KiCad 类型为电源输出和电源输出的引脚已连接

环境：

KiCad 版本：7.0.6
操作系统版本：Win10

错误描述：

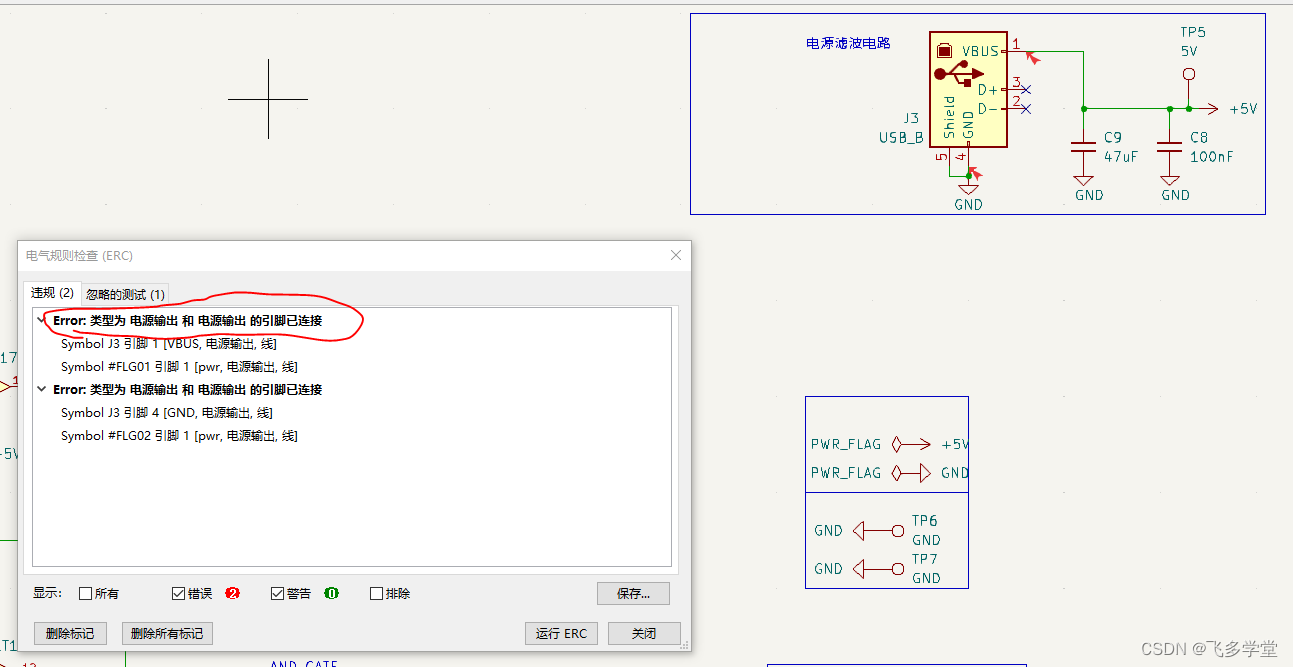

KiCad 原理图 ERC 检查啊出现错误，错误提示下：



类型为电源输出和电源输出的引脚已连接。

错误原因：

电源输出和电源输出连接到了一起。

解决办法：

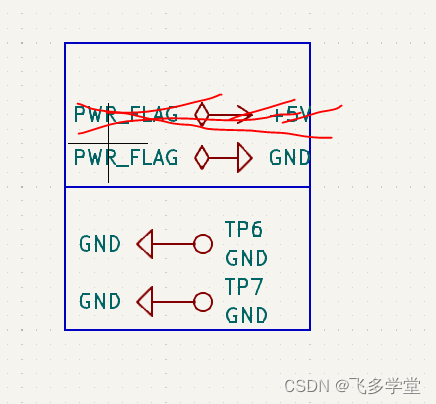

去掉两个电源输出中的一个，这里我选择，去掉 +5V 的电源输出标志。

去掉+5V 电源的电源标识
