画PCB需要注意事项，可边画PCB边参考

画PCB分为功能性和美观性的注意事项，功能性的注意事项是必须要考虑的，美观性的注意事项是在保证功能性没有问题后需要考虑的；

1》功能性注意事项：

>RC滤波或滤波电容布局注意事项：

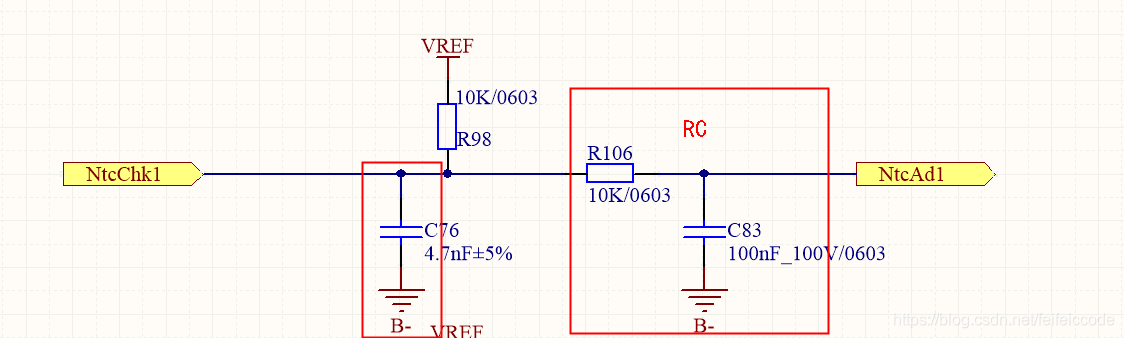

此为NTC采样电路，RC滤波电路布局上根据电流回路，需要把RC滤波放在MCU的ADC旁，且电容比电阻靠近ADC管脚，电流回路是先电阻后电容然后纯净的电压信号给ADC采样；C27需要靠近输入端的温敏电阻端。电容一般离的越近越好；



>开关电源或者线性稳压电源部分的滤波电容的放置：

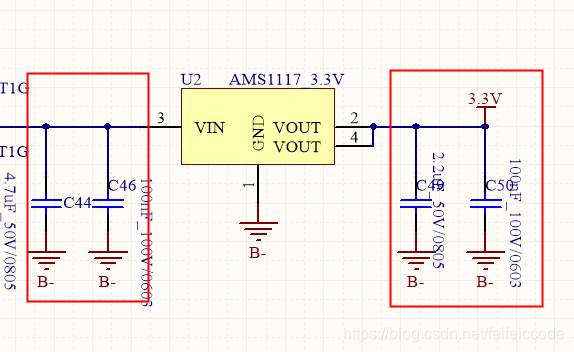

此为最常见的3.3v的稳压电路，稳压芯片的输入端和输出端都放有滤波电容，在对滤波电容放置需注意电流回路，经常初学者容易犯的错误就是输出3.3v电压没有从两个电容后面走线，而是直接从稳压芯片的输出端输出，这样会造成输出端的两个滤波电容不起作用，因为这两个电容没有经过电流回路。



>开关电源周围的器件布局注意事项：

因为功率电感和电容组成LC滤波高频噪声，所以尽量不要在电感底层布局或者走线；

R65和R66组成的分压反馈电路，容易受到干扰，所以尽量远离SW管脚输出端的走线；

关于此开关电源在数据手册的最后部分有布局指导，按照指导的布局即可。

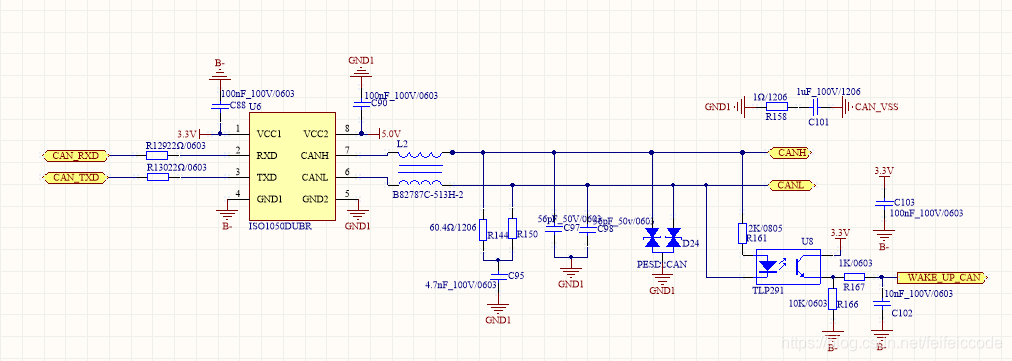

>CAN 输出差分走线和隔离

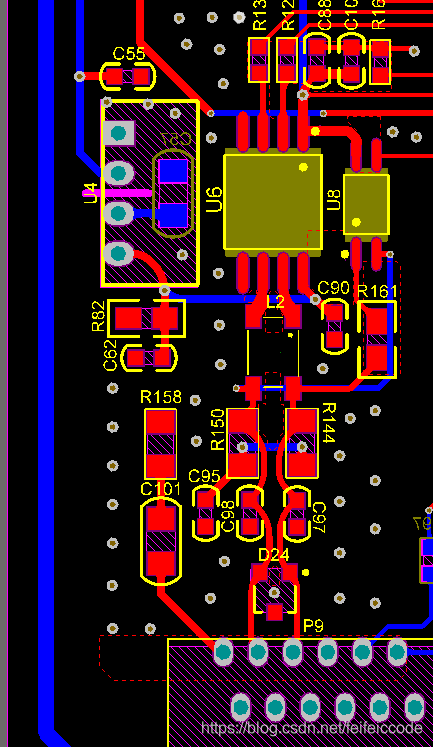

(以上是PCB的差分走线样板，和器件布局方便敷铜为了隔离)

在CAN的输出部分为了避免干扰，要走差分走线；

此CAN芯片具有隔离功能，需要B-和GND1部分敷铜进行隔离，以板外的干扰不会引入班内，且输入输出隔离可以过耐高压测试；



>为了贴片，需要放置定位孔，如果只是顶层有器件需要贴，需要放置两个不对称的定位孔；如果底层有器件同样也需要在底层放置两个不对称的定位孔；



>敷铜需要离边框0.5mm以上，防止敷铜和金属外壳短路；



>注意低压和高压在布局上分割开，尽量不要在低压区引入高压；



>MCU在走线的时候，有许多的GND和3V3的网络标号，MCU内部尽量不要走线，GND可以打孔连到铜皮上，3V3可以外围走线连接；



>如果插件需要波峰焊焊接而不是手工焊接的话，需要在插件的背面4mm区域内不能有元器件，不然已经贴好的元器件波峰焊高温可能会掉落；



>在漏出外壳的接线端子，如有两个接线端子需要让两个接线端子之间的距离大于5mm以上，这样防止外壳两接线端子之间的间隔太小断掉；



>关于走线尽量不要顶层或底层走线不能弯曲或者圆形走线，这样会造成敷铜分割，可以底层走竖线，顶层走横线；这样通过GND过孔就可以让顶底层形成一个完整的大地；

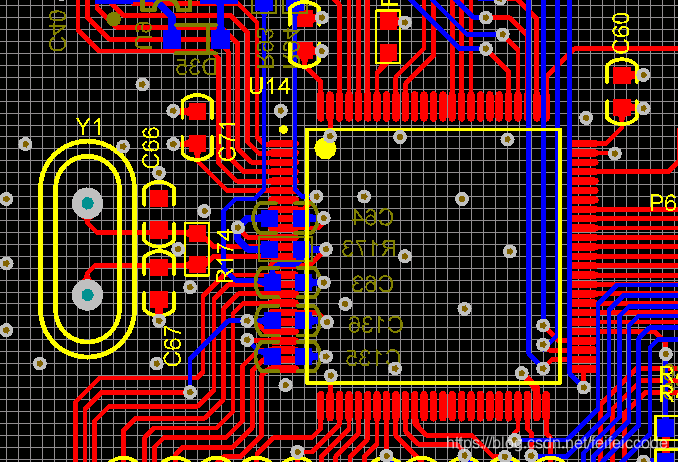

>晶振连接MCU走线或者晶振区域尽量底层不要有器件或者电源走线，防止对晶振的高频振荡干扰；晶振与MCU的走线尽量差分走线；
