一、前言

1）通过VS2019添加西门子S7.NET协议、编写程序代码实现VS与PLC间数据简单读取案例：
电脑全仿真实现上位机程序与仿真PLC间的通信，通过NetToPlcSim桥接本机电脑IP地址与PLCSIM仿真的实际PLC的IP地址，再通过<西门子PLC访问DEMO>测试软件实现上位机对PLC本体的数据读写的测试，最后测试第三方软件系统与PLC间通信
（2）优点：①解决了博图自带的S7-PLCSIM仿真仅能与STEP7或者博图内部通讯，不能与其它上位系统通信，②NetToPLCsim可以让客户端程序（SCADA等）通过互联网网络的方式访问PLCSim，可以添加多个站，与多个PLCSim建立连接
（3）备注：本人刚开始学习VS使用，其程序借鉴https://www.bilibili.com/video/BV1ME411c7yA

二、配置

（1）新建PLC项目，打开PUT/GET允许外部设备访问、取消DB块的优化访问，仿真项目

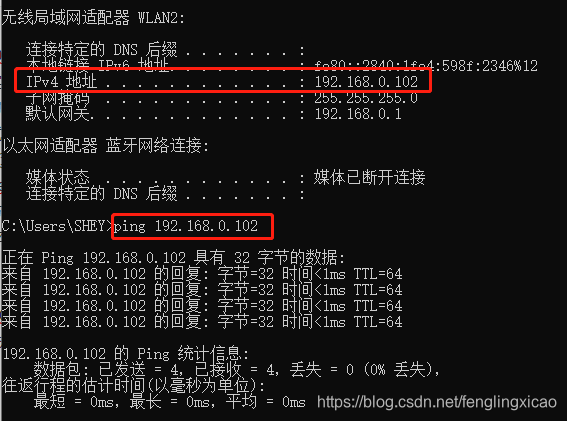

（2）检查本机IP地址，如cmd内输入IPCONFIG
在这里插入图片描述

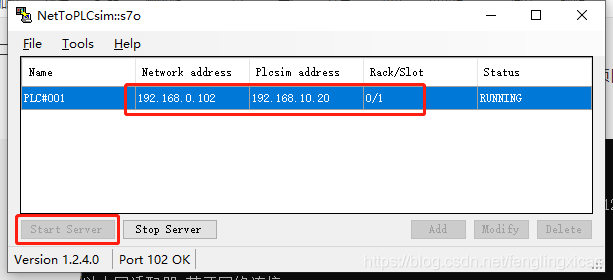

（3）使用NetToPlcSim桥接本机IP地址（192.168.0.102）与PLC仿真IP地址（192.168.10.20）并启动运行，备注CPU1200/1500注意插槽号

在这里插入图片描述

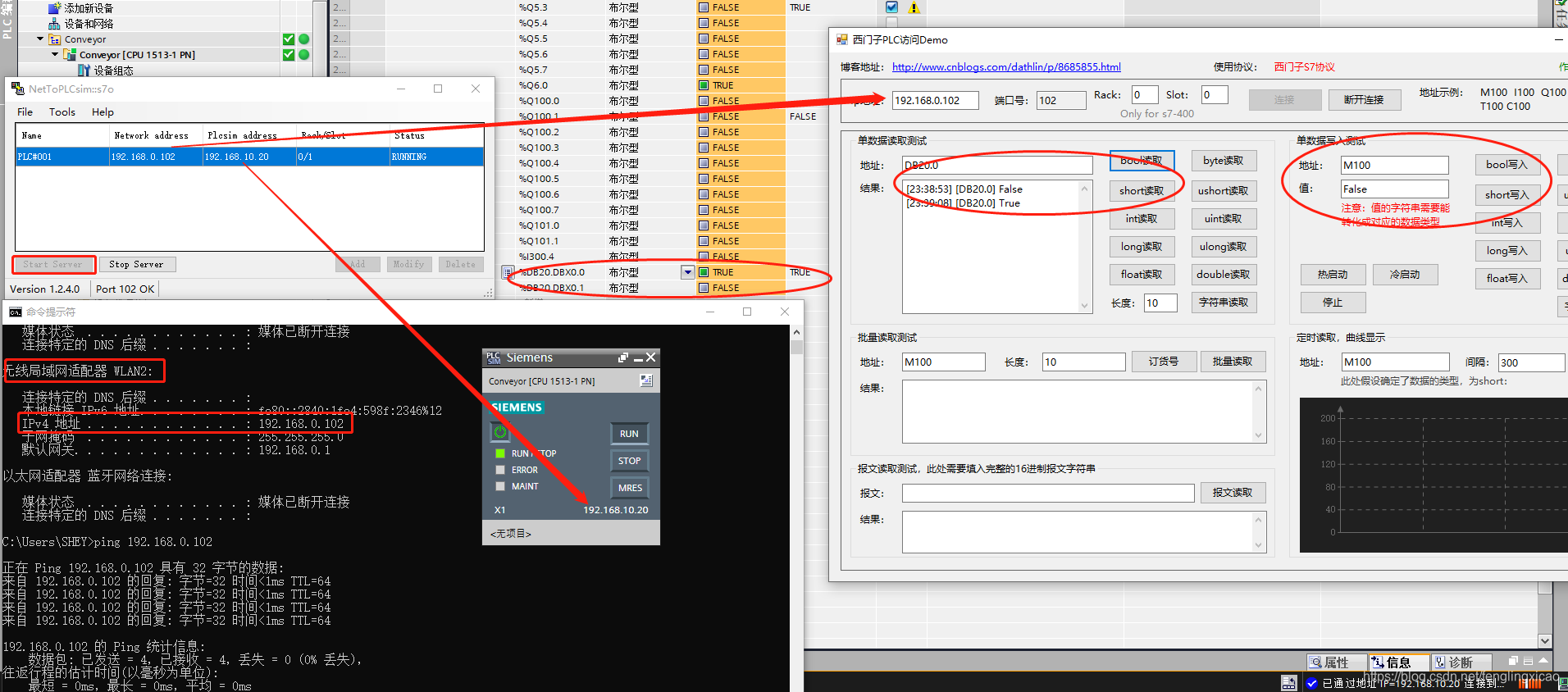

（4）可使使用西门子PLC访问DEMO测试工具测试通信读写是否正常

（5）使用VS2019编写通信程序
①添加S7.NET通信协议
②引用using S7.Net和using System.Windows.Forms用以通信和显示通信数据

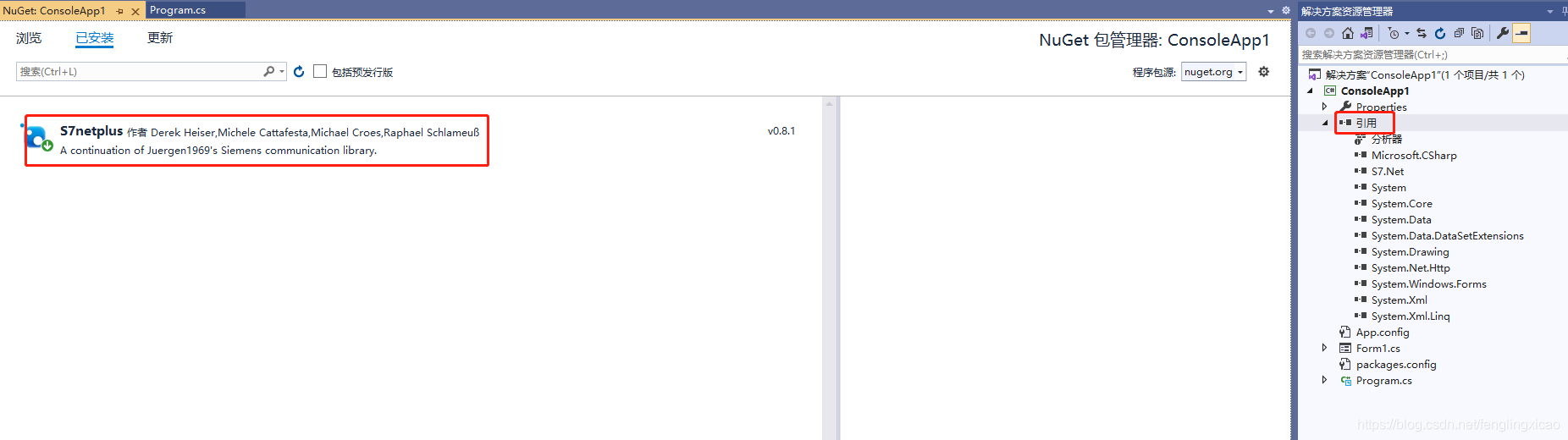

③右击“引用”添加管理NEWGET程序包、搜索S7NETPLUS并选择安装
在这里插入图片描述

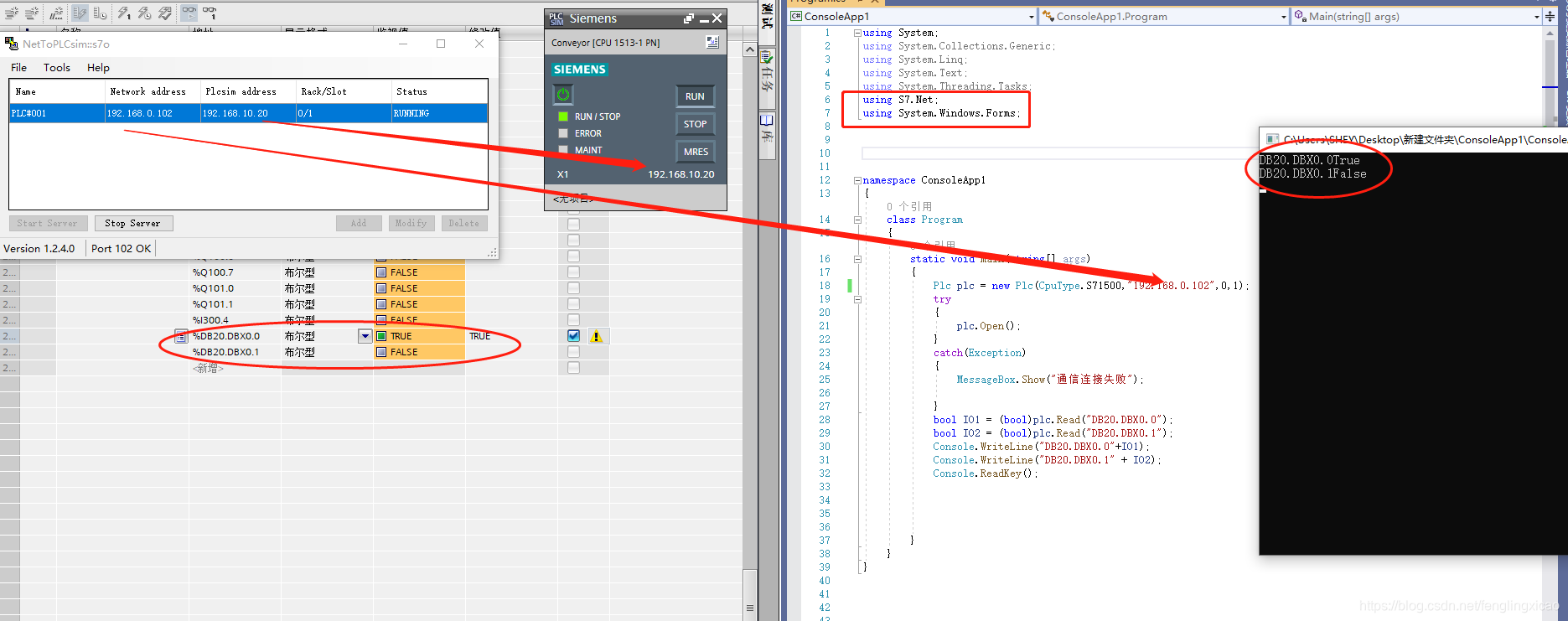

（6）生成解决方案、启动运行，监视读写数据是否正确

三、VS通信代码实现

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using S7.Net;
using System.Windows.Forms;

namespace ConsoleApp1
{
 class Program
  {
    static void Main(string[] args)
    {
        Plc plc = new Plc(CpuType.S71500,"192.168.0.102",0,1);
        try
        {
            plc.Open();
        }
        catch(Exception)
        {
            MessageBox.Show("通信连接失败");

        }
        bool IO1 = (bool)plc.Read("DB20.DBX0.0");
        bool IO2 = (bool)plc.Read("DB20.DBX0.1");
        Console.WriteLine("DB20.DBX0.0"+IO1);
        Console.WriteLine("DB20.DBX0.1" + IO2);
        Console.ReadKey();
   	 }
	}
}

通信程序、NetToPlcSim、PLC访问DEMO等调试软件请见上传资源！
