一、把一个IO控制器作为另一个IO控制器的IO设备来使用

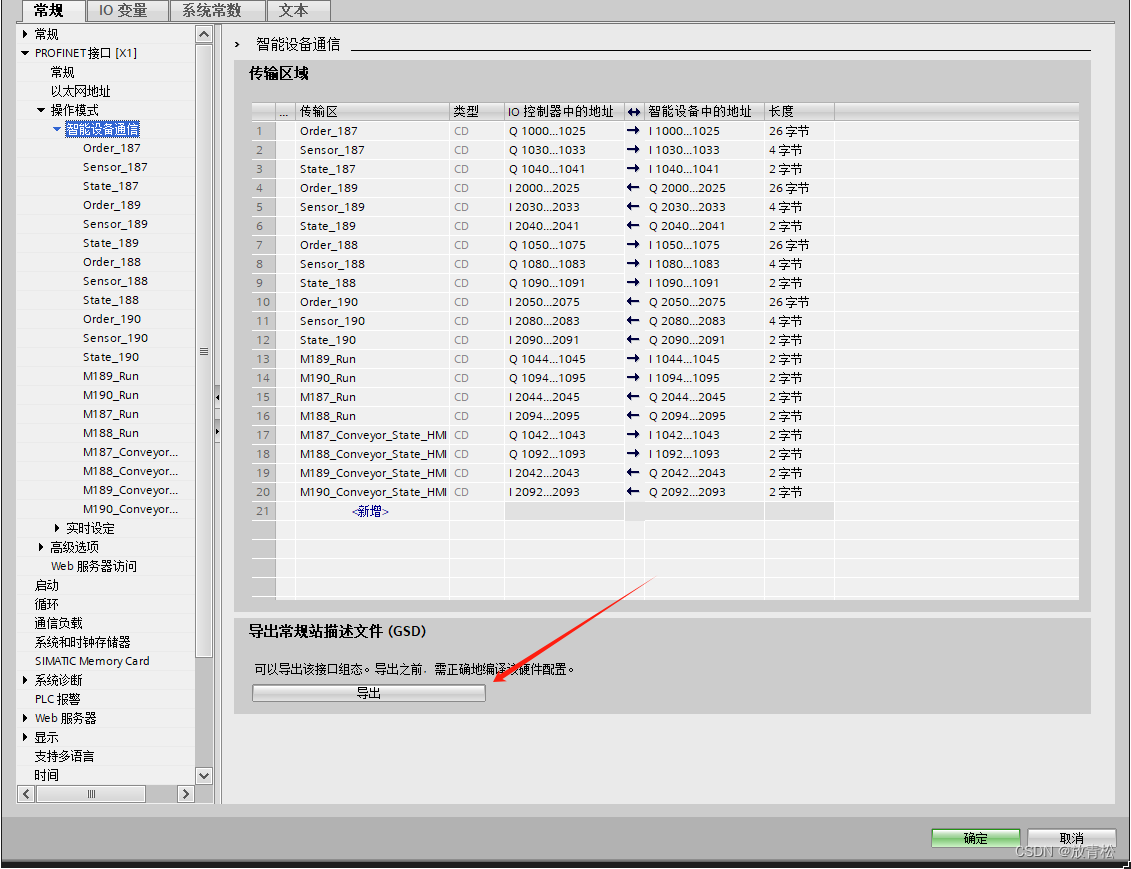

1、在智能设备通信里定义好传输区后，导出GSD文件

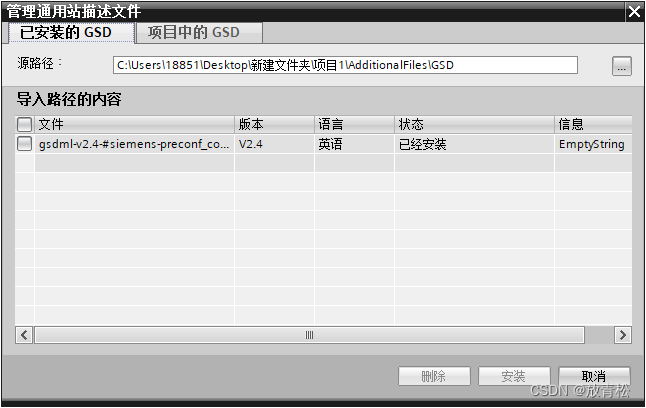

在这里插入图片描述2、在另一个项目程序内添加GSD文件
在这里插入图片描述

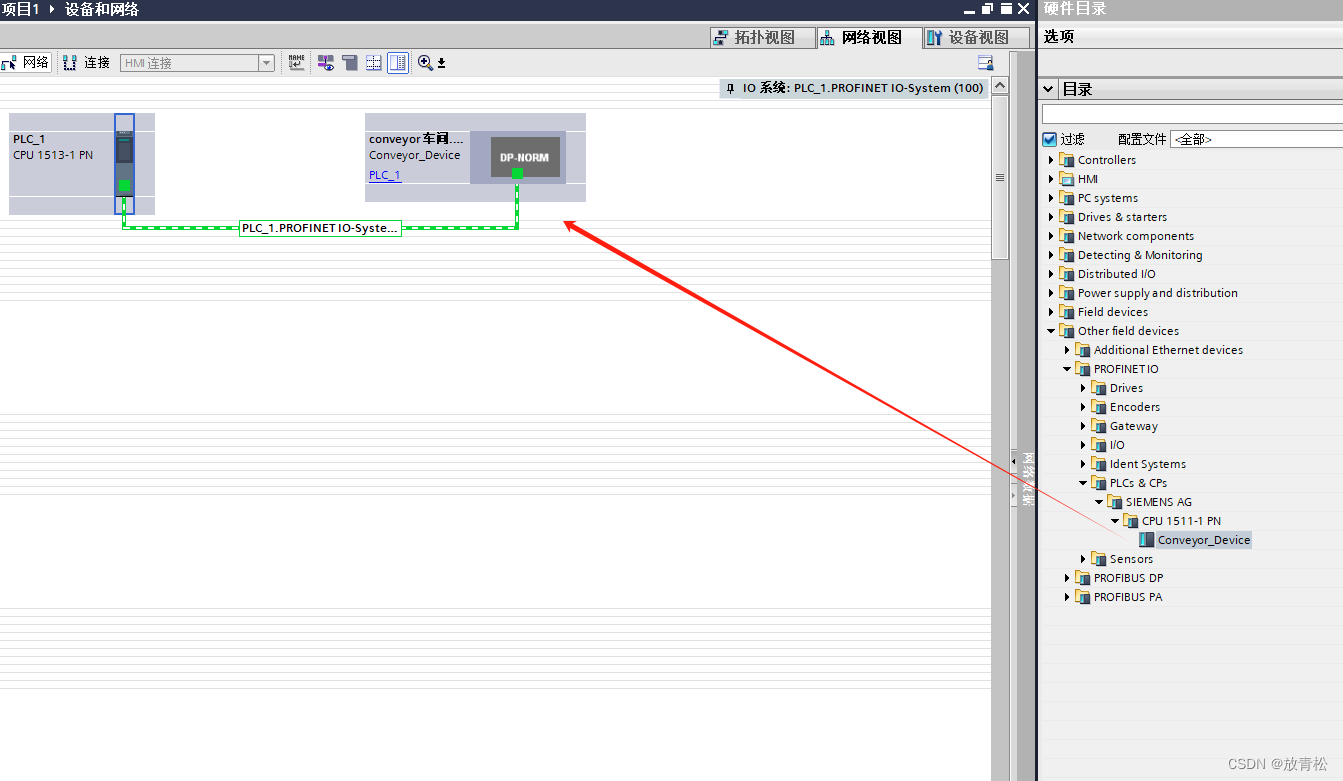

3、当作PLC的IO设备组态，并连接至PLC_1
在这里插入图片描述

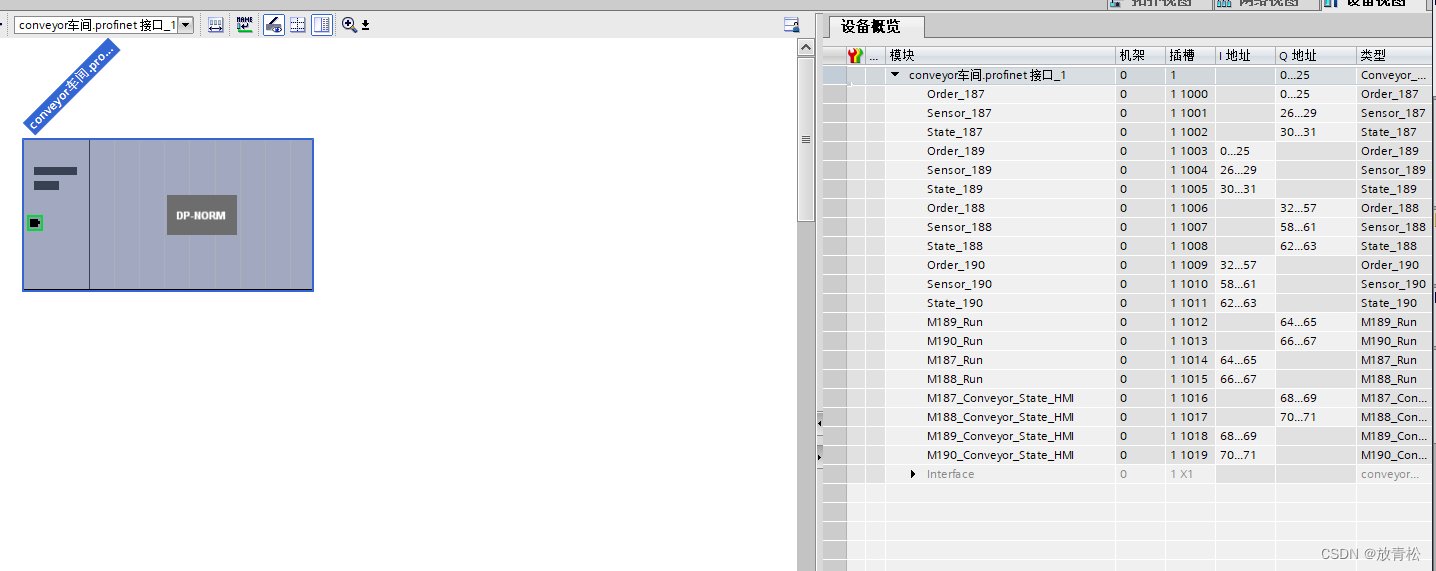

4、在右侧更改I区、Q区地址与名称
在这里插入图片描述
5、硬件编译并下载，此时CPU1511变成了CPU1513的IO设备
