PCI的posted事务和non-posted事务

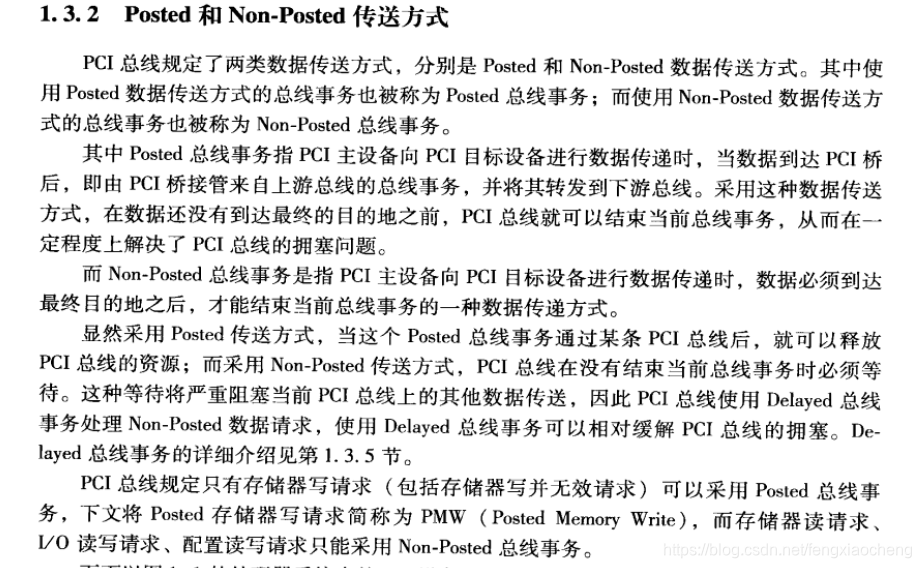

一，posted事务和non-posted事务

https://blog.csdn.net/icxiaoge/article/details/80456837

https://blog.csdn.net/fzhykx/article/details/79718744

简单来说：posted事务就是在request传到下一级时，上游请求就结束了（此时事务还没有到达target，也还没有完成），又下一                     级继续完成request。

                  non-posted事务，需要等到completion的response结束后，才能结束一次request。

                  由于non-posted事务会一直等到事务完成才释放总线，所以很影响总线的带宽，为此出现了delayed事务和split事务。

 二、delayed事务以及delayed事务的顺序要求

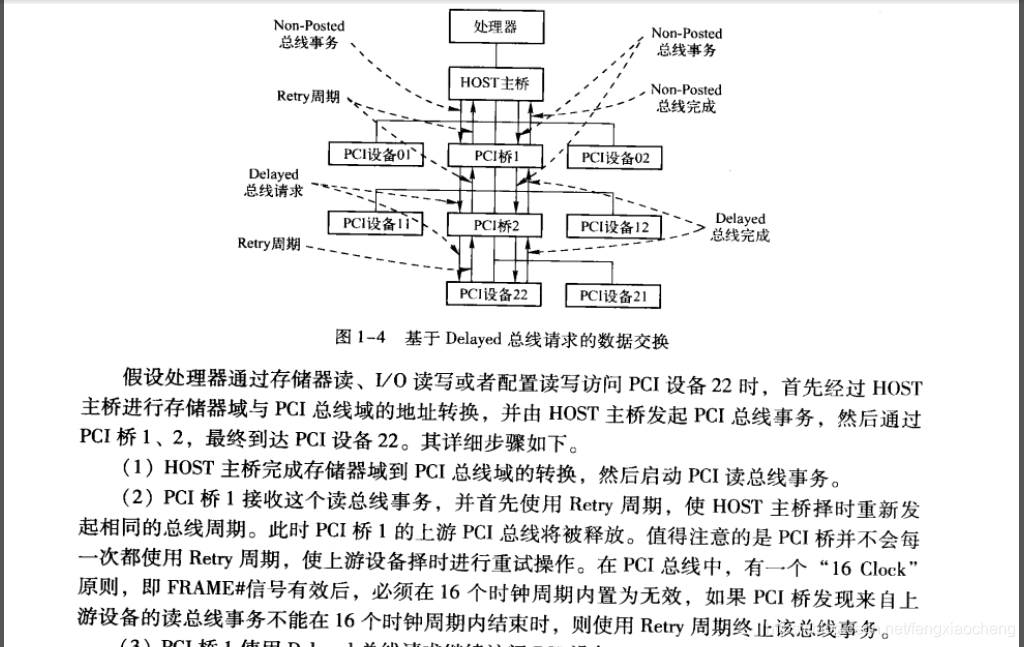

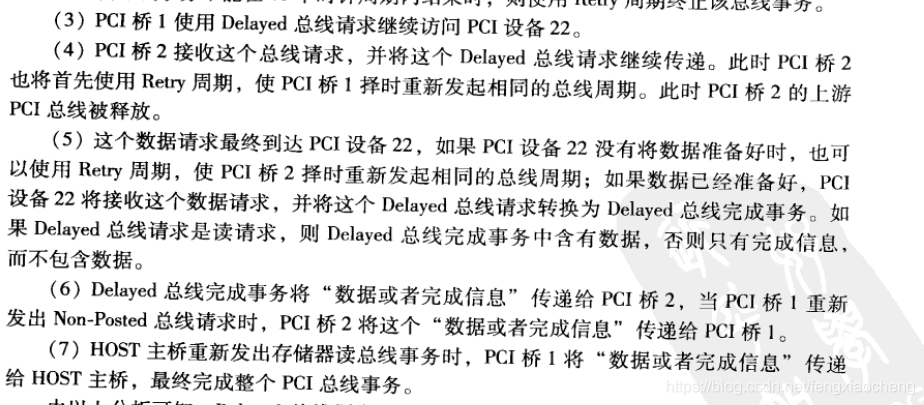

PCI桥接受上游的request后，向下传递request，如果16个周期后依旧没有回应，这时候下游的桥就使用retry信号中断请求，PCI桥收到Retay信号后，就中断request信号，释放总线，计数一段时间后，重新发起一个delayed-request，若依旧16个周期没有反应，下游继续发送retay,pci桥在停止request，计数一段时间后再重新发起，如此反复直到target 准备好数据完成（此时的完成标记成delayed总线完成。）



 只有memory write(PMW（posted-memory write）)和message可以是posted 事务

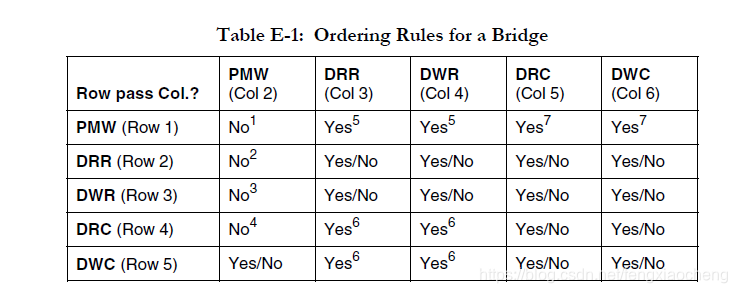

 三、delayed事务执行过程中要注意的顺序问题

总的来讲：

1、PMW不能越过之前的PMW执行（如果前后两个posted写，A是写，B是标记写好，B先于A执行，如果此时出现读事务，就会出现读旧数据的错误），PMW要能够越过其他的non-posted事务执行（为了防止死锁/提高总线利用率）

2、DRC/DWC要可以越过DRR/DWR事务执行，也是为了避免死锁的问题

3、delayed read/write request 都只是一个request，只有得到grant后，事务才开始执行，所以为了防止死锁和提高总线利用率，这个request可能因为之前提到的优先级问题被discard掉。（而一个桥处理delayed事务的能力是有限度的，假设多个delayed事务都在执行，又来了新的delayed事务，可能会导致其中一个delayed事务被bypass 掉，所以南桥有一个针对LPC事务的处理，为防止对LPC的事务被bypass，会计数retry的次数，达到阈值后，就将该request移到pending-request buffer中，过一会儿再重新发起一个request。）
