5.1低噪放的基本指标

参考《射频微电子》拉扎维第二版
低噪放的指标包括噪声系数、增益、输入回波损耗、稳定性、线性度、带宽、功耗。

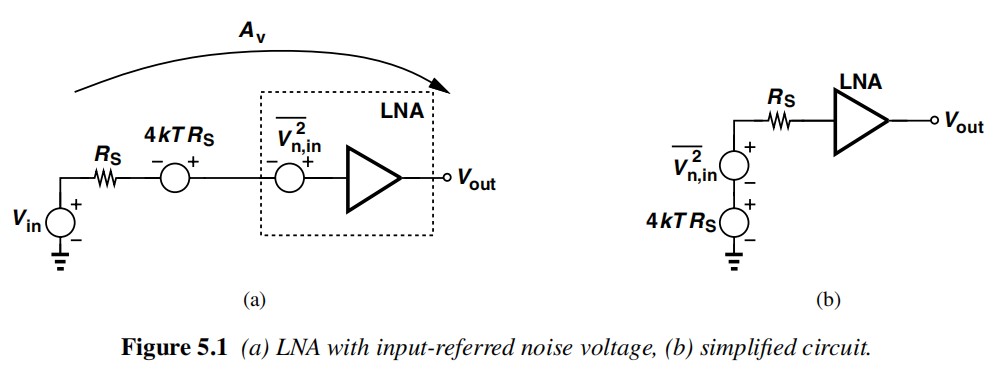

1.噪声系数
典型值为2~3dB。
什么水平呢，感受一下。


这里只考虑了沟道的热噪声，就要求gm这么大。LNA实现2dB噪声太不容易啦。

而且噪声源不止沟道热噪声，比如还有栅电阻的热噪声

RL的长为200um，宽为0.5um，方块电阻是40mΩ。看看这样的噪声系数是多少吧。
（这里把RL也看做LNA的一部分，所以RL的热噪声也算作LNA产生的，而不是源产生的）

这个例子说明了，很小的栅电阻就会导致噪声系数变大很多！（所以匹配的时候少放电阻啊！！！16Ω就高了这么多！）

2.增益
首先，LNA后面会直接接MIXER，没有阻抗匹配（不知道为啥，书上原话）。所以用电压增益而不是功率增益更有意义（不知道y）

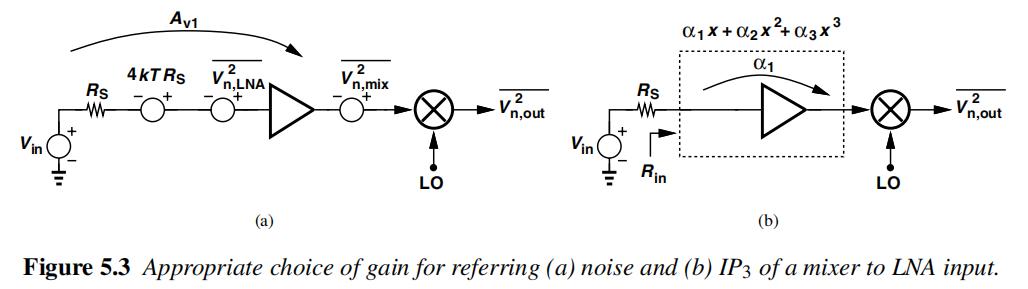

增益的选择需要折中。因为高增益可以减小后级对总噪声系数的贡献，但也会使得后级的非线性更严重。而且对于后级来说，影响NF和IP3的gain是不一样的。


3.输入回波损耗
输入阻抗到底怎么选呢？
一个很有意思的事情：
a.从电压放大的角度来看，希望Rin无穷大。
b.从噪声的角度，可以在LNA前面加变换网络获得最低的NF
c.从功率的角度，共轭匹配
反射系数：

-10dB意味着10%的功率被反射回来了。
4.稳定性
LNA很神奇的一点在于，它要跟外面的世界打交道，它的源阻抗并不固定，如果把手放在天线上，天线的阻抗就会改变。（现在LNA前级一般都会有滤波器，阻抗变化不会很大）
稳定性因子K，“Stern stability factor”


K>1且△<1，电路无条件稳定。
（不管源阻抗和负载阻抗是什么都不会振荡）
Example5.2不是很理解
得出的结论是：LNA可以通过最大化反向隔离来保持稳定

5.线性
很多时候不用考虑LNA的非线性问题。但是！
在全双工系统里面，LNA的线性问题很重要！

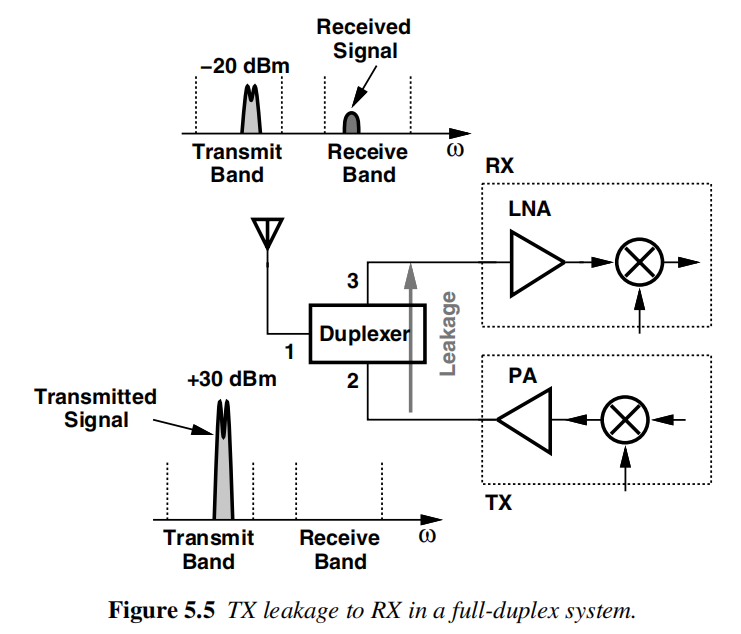

有一部分PA发射的功率会泄露到LNA的输入。假设PA发射功率为30dBm（1W），隔离度S32为-50dB，那LNA收到的信号是-20dBm。再考虑，输出信号是一个可变的包络，峰值信号可能要再高个2dB，那么LNA收到的信号是-18dBm。所以说，压缩点至少是-18dBm。为了留一些余量，P1dB得是-15dBm。这个值很高。
LNA增益大概在15~20dB，所以-15dBm的输入会有0 ~5dBm,这要求MIXER的P1dB也得有0 ~5dBm这么高。
这个泄露，让LNA和MIXER设计难度都大大提高了。
所以现在，CDMA接收机会在LNA和MIX之间加一个片外滤波器来滤除发射机的泄露信号。
另外，宽带LNA也要注意线性。

6.带宽
LNA的工作带宽内的增益改变要小于1dB。所以LNA的3dB带宽会比其工作带宽还要宽很多。
一般定义相对带宽：3dB带宽除以中心频率。


7.功耗
在接收机里，LNA只消耗较小一部分功耗。所以功耗要求不会很严格。噪声系数比功耗更关键。
