一级运算放大器之套筒式与折叠式共源共栅

最新推荐文章于 2024-07-14 19:34:51 发布

fightingpanpan

最新推荐文章于 2024-07-14 19:34:51 发布

阅读量2.7w

点赞数 35

分类专栏：模拟CMOS集成电路设计

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/fightpanpan/article/details/113854657

版权

本文详细介绍了套筒式和折叠式共源共栅运算放大器的基本结构、优缺点以及应用场景。通过对比分析，探讨了两种结构在增益、输出摆幅、极点和功耗等方面的特性，并提出了作者在学习过程中遇到的疑问，为深入理解模拟集成电路设计提供了参考。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

写在前面
最近在啃拉扎维的《模拟CMOS集成电路设计》。一会看得懂一会看不懂，看懂了觉得拉扎维真太牛逼了，看不懂就觉得自己是傻子……而且经常处于傻子状态。M老师说做模拟最重要的是运放，学到运放俺真滴学不下去了。所以破天荒的开个博客记录一下，就当是学习笔记+疑问笔记。希望俺也有成为模拟大师的一天。
模拟电路，模拟人生~

一、基本结构

在这里插入图片描述

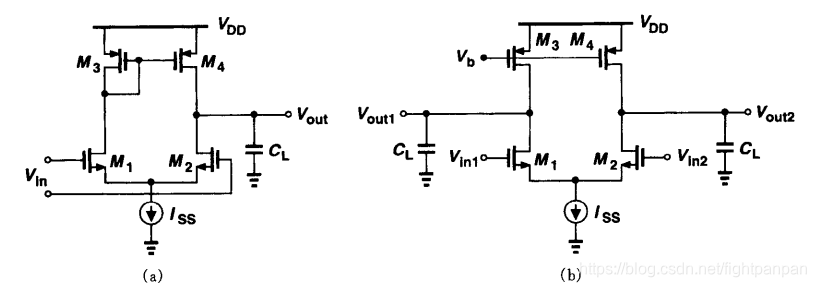

(a)图是单端输出的运放，（b）图是差动输出的运放，（a）图的结构比（b）图多一个镜像极点。

在这里插入图片描述

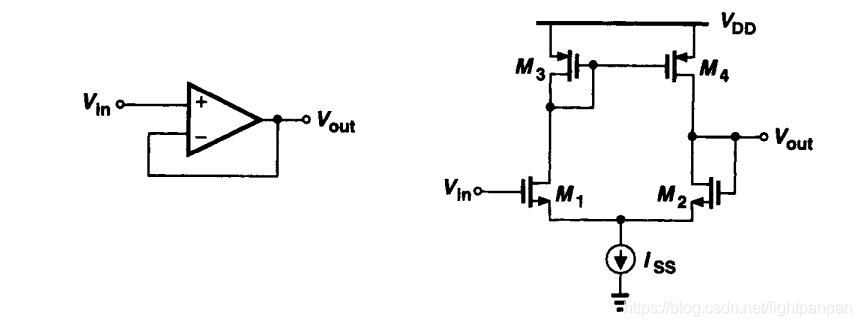

这是一个单位增益缓冲器，实质就是把单端输出的基本结构（a）的输入输出相连，其实我也不知道这个具体有啥用为什么要叫单位增益缓冲器※※※
这个电路是电压电压反馈，开环输出阻抗很大，是r_O_P//r_O_N，闭环输出阻抗很小，大概是1/g_m_N。这有利于通过增大开环输出阻抗设计高增益的运放，但是闭环的输出阻抗又很小。

二、套筒式共源共栅运放
