Autosar Dem模块之Vector Configurator Pro配置（通用配置II）

背景

之前简单介绍了Autosar Dem模块，接下来我们直接切入主题，如何通过VectorConfigurator Pro工具配置Dem模块的通用设置，并实现客户的需求。

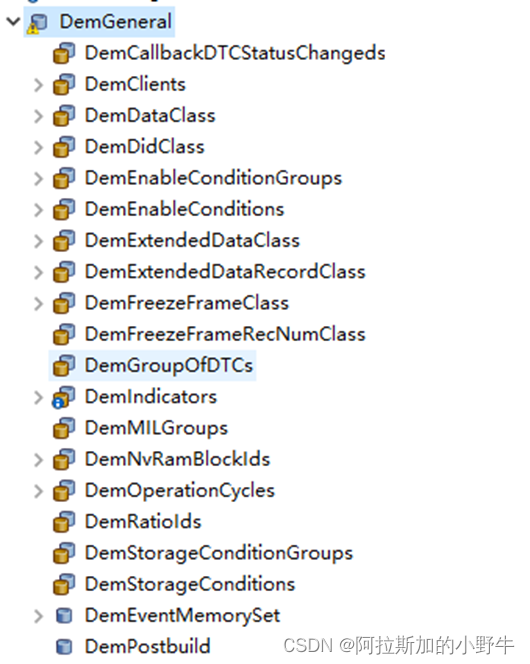

Dem通用配置

（1）DemCallbackDTCStatusChanged

该容器包含DTC状态变化时的回调函数，通常通过RTE端口调用该函数。

DemCallbackDTCStatusChangedFnc：定义DTC状态变化时的回调函数。

（2）DemClient

该容器包含有可能用到的Dem API客户端。

DemClientId：定义客户端唯一标识。

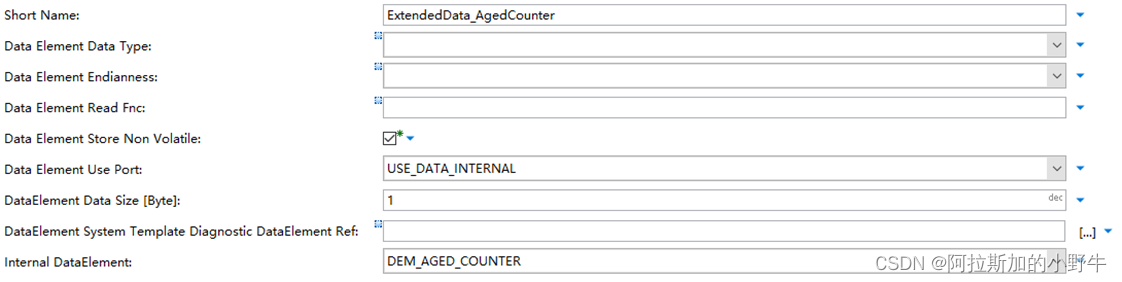

（3）DemDataClass

该容器包含数据元素的配置，这些数据元素主要包括扩展数据和快照记录。

DemDataElementDataType：定义外部数据的类型，包括BOOLEAN、SINT32、SINT16、SINT8、SINT8_N、UINT32、UINT16、UINT8、UINT8_N。若配置为空，Dem会根据数据长度自动分配数据类型。

DemDataElementEndianness：定义外部数据的字节序。

DemDataElementReadFnc：定义外部数据的函数接口。

DemDataElementStoreNonVolatile：定义数据是否需要存放到NvRam。若开启，Dem会在DTC存储时将数据存放到NvRam中，19服务直接读取NvRam中的数据；若禁用，19服务读取时，Dem都需要去读取相应的数据。

DemDataElementUsePort：定义数据元素的访问接口。USE_DATA_FUNCTION_CALL:调用外部数据；USE_DATA_INTERNAL:调用Dem提供的内部数据。

DemDataElementDataSize：定义数据的长度（字节）

DemDataElementSystemTemplateDiagnosticDataElementRef：引用DiagnosticDataElement

DemDataElementInternalData：定义内部数据

AGINGCTR / AGINGCTR_UPCNT：老化计数器的当前值（递增）

AGINGCTR_INVERTED / AGINGCTR_DOWNCNT：老化计数器的当前值（递减）

OCCCTR：故障计数器当前值（1个字节）

OCCCTR_2BYTE：故障计数器当前值（2个字节）

OVFLIND：主内存溢出标识

SIGNIFICANCE：事件的重要性标识

PRIORITY：DTC的优先级

CURRENT_FDC：DTC故障检测计数器的当前值

MAX_FDC_SINCE_LAST_CLEAR：从清除DTC到现在，DTC故障检测计数器到达的最大值

MAX_FDC_DURING_CURRENT_CYCLE：当前循环周期内，DTC故障检测计数器到达的最大值

CYCLES_SINCE_FIRST_FAILED：从第一次testfailed到现在，经过了多少个操作周期。

CYCLES_SINCE_LAST_FAILED：从最后一次testfailed到现在，经过了多少个操作周期。

FAILED_CYCLES：DTC产生testfailed的操作周期。

CONSECUTIVE_FAILED_CYCLES：连续DTC产生testfailed的操作周期。

CYCLES_TESTED_SINCE_FIRST_FAILED：从第一次testfailed到现在，完成测试的操作周期数

CYCLES_TESTED_SINCE_LAST_FAILED：从最后一次testfailed到现在，完成测试的操作周期数

HEALINGCTR_DOWNCNT：直到WIR bit被清除，完成测试的操作周期数

ROOTCAUSE_EVENTID：造成dtc数据改变的EventId

OBDDTC：UDS DTC对应的OBD II DTC

OBDDTC_3BYTE：UDS DTC对应的OBD II DTC

OBD_RATIO：OBD II DTC附加了一个比率

FAULT_PENDING_COUNTER：DTC连续测试testfailed的次数

AGED_COUNTER：老化计数器的当前值

WUC_SINCE_LAST_FAILED：从第一次testfailed到现在，完成预热的操作周期数

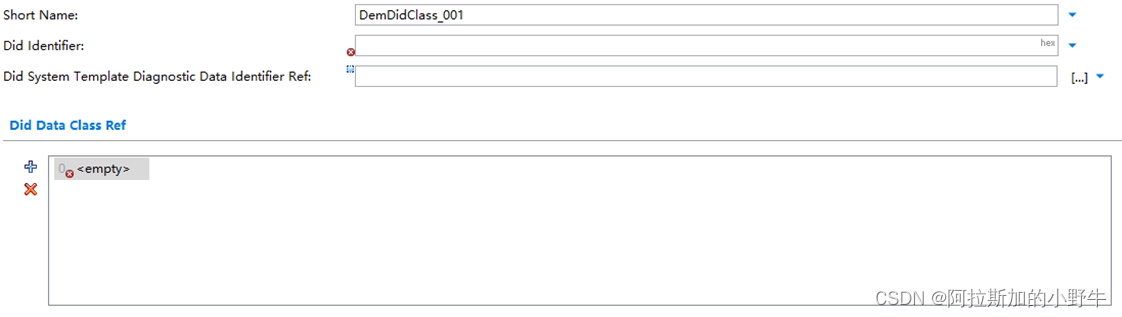

（4）DemDidClass

该容器包含DID数据类。

DemDidIdentifier：DID标识符，19 04服务返回的DID ID。

DemDidSystemTemplateDiagnosticDataIdentifierRef：引用DiagnosticDataIdentifier

DemDidDataClassRef：DID类包含的数据元素

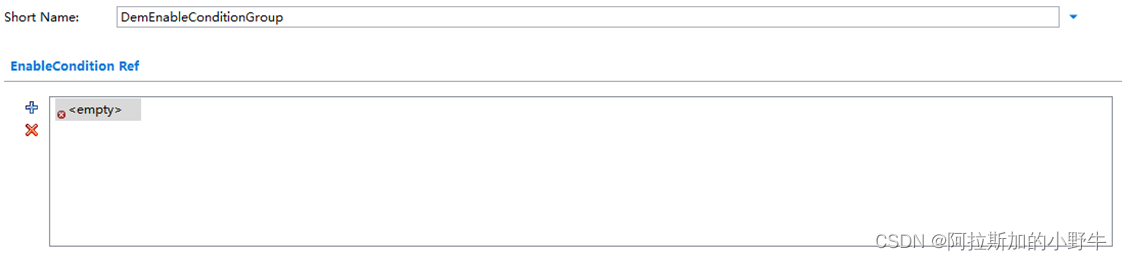

（5）DemEnableConditionGroup

该容器包含DTC产生的使能条件组

DemEnableConditionRef：引用DemEnableCondition中的使能条件

（6）DemEnableCondition

该容器包含DTC产生的使能条件

DemEnableConditionId：enable condition的内部标识ID

DemEnableConditionStatus：定义enable condition的初始状态

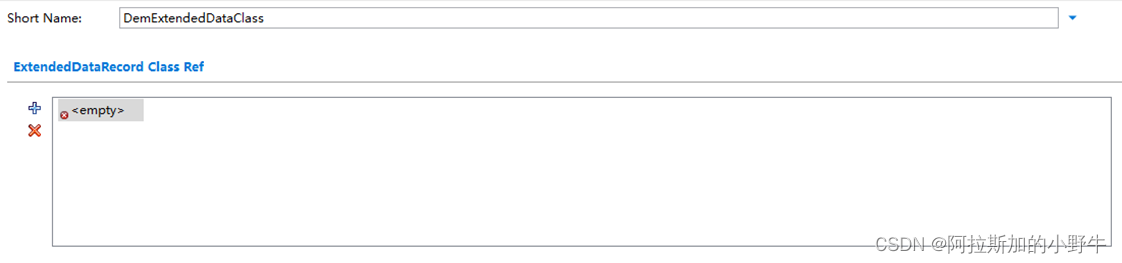

（7）DemExtendedDataClass

该容器包含DTC的扩展数据组

DemExtendedDataRecordClassRef：引用DemExtendedDataRecordClass中的扩展数据

（8）DemExtendedDataRecordClass

该容器包含DTC的扩展数据

DemExtendedDataRecordTrigger：定义记录扩展数据的时机。

FDC_FIRST_IN_CYCLE：当故障计数器达到阈值时记录扩展数据，同时一个运行周期只会记录一次数据。

TESTFAILED：当testfailed标志位由0置1时记录扩展数据

CONFIRMED：当confirmed标志位由0置1时记录扩展数据（不支持）

PASSED：当testfailed标志位由1置0时记录扩展数据

DemExtendedDataRecordNumber：定义扩展数据的标识符，19 06服务返回该值。

DemExtendedDataRecordUpdate：定义扩展数据更新机制。UPDATE_RECORD_NO：只记录一次扩展数据；UPDATE_RECORD_YES：只要触发器触发就要更新记录扩展数据。

DemDataClassRef：引用DemDataClass中的数据元素

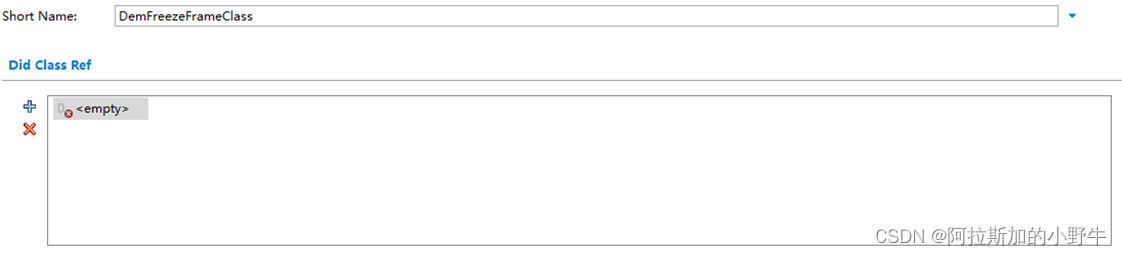

（9）DemFreezeFrameClass

该容器包含DTC的快照数据组

DemDidClassRef：引用DemDidClass中的DID类

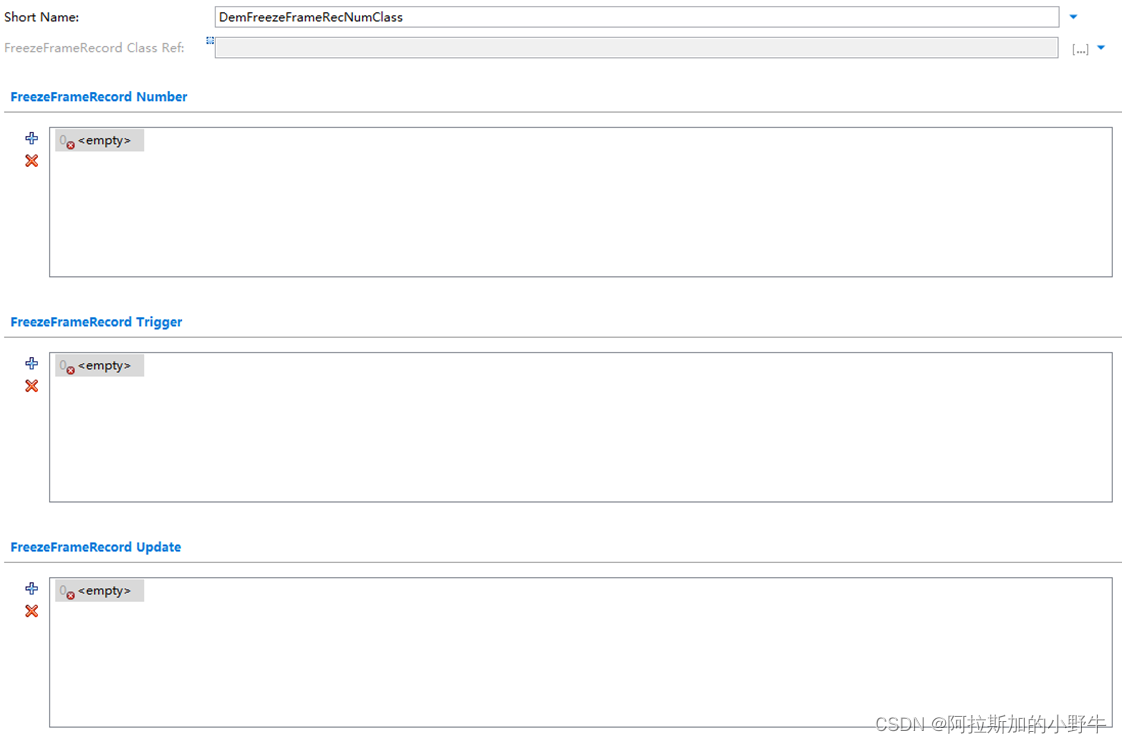

（10）DemFreezeFrameRecNumClass

该容器包含事件的快照记录号配置列表

DemFreezeFrameRecordNumber：引用快照数据的记录编号

DemFreezeFrameRecordTrigger：定义快照数据的触发机制

FDC：当故障计数器达到阈值时获取快照数据

CONFIRMED：当confirmed状态标志位由0置1时获取快照数据

PENDING：当pending状态标志位由0置1时获取快照数据

TESTFAILED：当testfailed状态标志位由0置1时获取快照数据

TESTFAILED_FIRST_IN_CYCLE：当testfailed状态标志位由0置1时获取快照数据，一个运行周期只会记录一次快照数据

FDC_FIRST_IN_CYCLE：当故障计数器达到阈值时获取快照数据，一个运行周期只会记录一次快照数据

DemFreezeFrameRecordUpdate：定义快照数据的更新机制。

DEM_UPDATE_RECORD_NO：只记录一次快照数据

DEM_UPDATE_RECORD_YES：只要触发器触发就要更新记录快照数据

（11）DemGroupOfDTC

该容器包含多个DTC组

DemGroupDTCs：定义DTC组的DTC值。若清除DTC只有14 FFFFFF服务，则不需要配置DTC组；其他需要根据OEM规范来实现清除相应的DTC组功能。

（12）DemIndicator

该容器包含警告指示器

DemIndicatorID：定义警告指示器的内部标识符。

（13）DemMILGroup

该容器包含MIL组

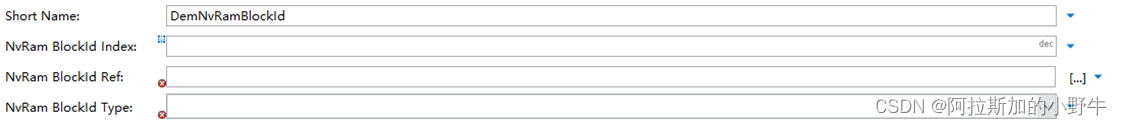

（14）DemNvRamBlockId

该容器包含NvRam块，前提是开启NvRam写功能

DemNvRamBlockIdIndex：定义NvRam块的编号。若DemNvRamBlockIdType为ADMIN、STATUS、MIRROR、PERMANENT、FREEZEFRAME、OBDIUMPR、DEBOUNCE、AVAILABILITY、DTR、CYCLECOUNTER、AGING类型，不需要配置该参数。若DemNvRamBlockIdType为PRIMARY、SECONDARY、TIMESERIES类型，需要配置该参数，同时每个类型的ID标识都是完整连续的。

DemNvRamBlockIdRef：引用Nvm模块

DemNvRamBlockIdType：定义NvRam块的类型。

ADMIN: 必须配置

STATUS: 必须配置

MIRROR: 当DemMaxNumberEventEntryMirror数量大于0时才需要配置

PERMANENT: 当DemMaxNumberEventEntryPermanent数量大于0时才需要配置

FREEZEFRAME: 当DemOBDSupport==true&& DemOBDLegislation == OBDII时才需要配置

OBDIUMPR: 当DemOBDSupport ==true&& 配置DemRatioId容器时才需要配置

DEBOUNCE: 当事件为计数消抖同时DemDebounceCounterStorage==TRUE时才需要配置

AVAILABILITY: 当event availability status存储在Nvm中（DemAvailabilityStorage==TRUE）时才需要配置

DTR: 当DemOBDSupport ==true&&（配置DemDtr容器|| DemMaxNumberEventEntryPermanent > 0）时才需要配置

AGING: 当老化数据存储在Nvm（demsupportagingforalldtc ==TRUE）中|| DemDataElementInternalData == AGED_COUNTER时才需要配置

CYCLECOUNTER: 当周期计算器数据存储在Nvm（DemSupportStorageIndependentCycleCounters ==TRUE）中时才需要配置

下面的三个类型可以多次存在

PRIMARY: DemMaxNumberEventEntryPrimary存在时需要配置，同时ID需要连续

SECONDARY: DemMaxNumberEventEntrySecondary存在时需要配置，同时ID需要连续.

TIMESERIES: DemMaxNumberTimeSeriesSnapshots存在时需要配置，同时ID需要连续.

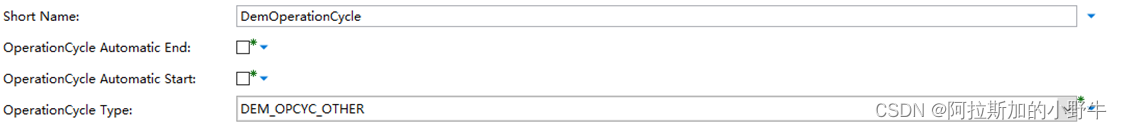

（15）DemOperationCycle

该容器包含dem的运行周期

DemOperationCycleAutomaticEnd：定义是否支持自动结束运行周期。若开启，在Dem_Shutdown或Dem_Init中会自动结束运行周期；若关闭，Dem必须通过Dem_SetOperationCycleState设置DEM_CYCLE_STATE_END才能结束运行周期。

注：只有DemOperationCycleStatusStorage设置为true时，该配置才有效。

DemOperationCycleAutostart：定义是否支持自动开启运行周期。（不支持该配置）

DemOperationCycleType：定义运行周期的类型。

（16）DemRatioId

该容器包含OBD特定的比率Id配置

（17）DemStorageConditionGroup

该容器包含存储DTC数据的条件检测组，前提是开启存储条件检测功能

DemStorageConditionRef：引用DemStorageCondition容器

（18）DemStorageCondition

该容器包含存储DTC数据的条件检测

DemStorageConditionId：定义StorageCondition标识符

DemStorageConditionStatus：定义StorageCondition初始状态

（19）DemEventMemorySet

该容器包含Dem事件内存的相关信息

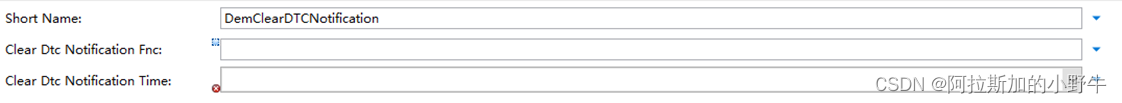

DemClearDtcNotificationFnc：定义清除DTC的通知函数

DemClearDtcNotificationTime：定义清除DTC的通知时机。FINISH：清除完成后通知；START：开始清除时通知。

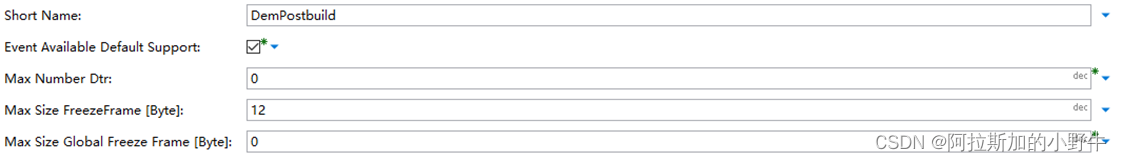

（20）DemPostbuild

该容器包含实现变量PostBuild相关配置，仅对实现PostBuild-Loadable有意义。

DemEventAvailableDefaultSupport：定义是否使用Available默认值。若开启，Dem_Init会调用DemEventAvailable配置的默认值。若禁用，Dem_Init不改变Available状态。

DemMaxNumberDtr：定义扩大存储DTR元素的最大数量

DemMaxSizeFreezeFrame：定义扩大存储快照数据的最大数量

DemMaxSizeGlobalFreezeFrame：定义扩大存储全局快照数据的最大数量

总结

以上是Dem模块通用容器配置，我们仅仅用到其中一部分配置，很多配置还需具体实践。
