一、功能说明

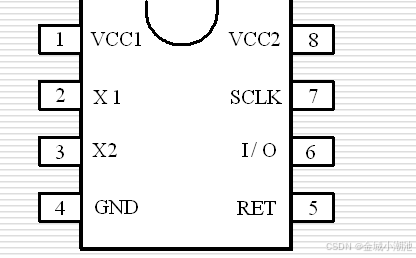

如图为DS1302的实物及引脚排列图,其中VCC2引脚接备用电池，VCC1为主电源。在主电源掉电的情况下，备用电池能保持时钟的连续运行。DS1302由Vcc1或Vcc2两者中的较大者供电。当Vcc2大于Vcc1＋0.2V时，Vcc2给DS1302供电。当Vcc2小于Vcc1时，DS1302由Vcc1供电。

X1和X2是谐振引脚，外接32.768kHz晶振。RST是复位/片选线， RST置高电平启动所有的数据传送。RST输入有两种功能：首先，RST接通控制逻辑，允许地址/命令序列送入移位寄存器；其次，RST提供终止单字节或多字节数据的传送手段。当RST为高电平时，所有的数据传送被初始化，允许对DS1302进行操作。

在传送过程中如果RST置为低电平，则会终止此次数据传送，I/O引脚变为高阻态。因此DS1302上电运行时，在Vcc≥2.5V之前，RST必须保持低电平。只有在SCLK为低电平时，才能将RST置为高电平。I/O为串行数据输入输出端(双向)， SCLK始终是输入端。

二、控制指令

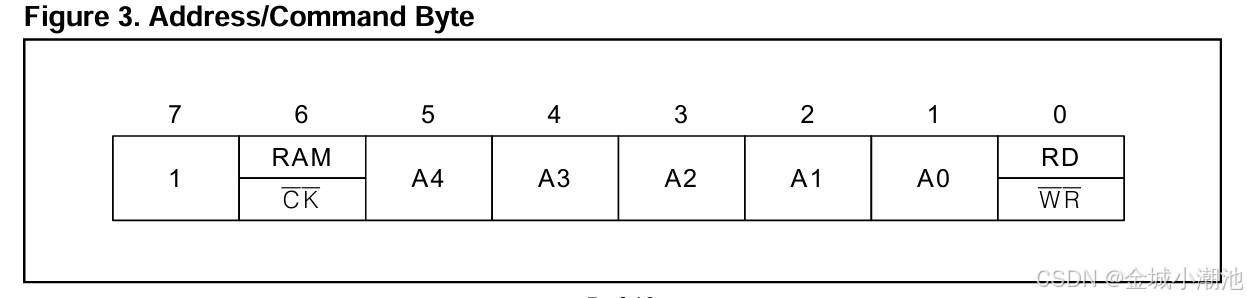

（1）DS1302的时间控制字的最高有效位(位7)必须是逻辑1，如果它为0，则不能把数据写入到DS1302中：位6如果为0，则表示存取日历时钟数据，为1表示存取RAM数据；位5至位1指示操作单元的地址，最低有效位(位0)如为0表示要进行写操作，为1表示进行读操作，控制字节总是从最低位开始输出。

（2）在控制指令字输入后的下一个SCLK时钟的上升沿时数据被写入DS1302，数据发送从低位即位0开始依次写入8位。在紧跟8位的控制指令字后的下一个SCLK脉冲的下降沿读出DS1302的数据，读出数据时从低位0位至高位7。

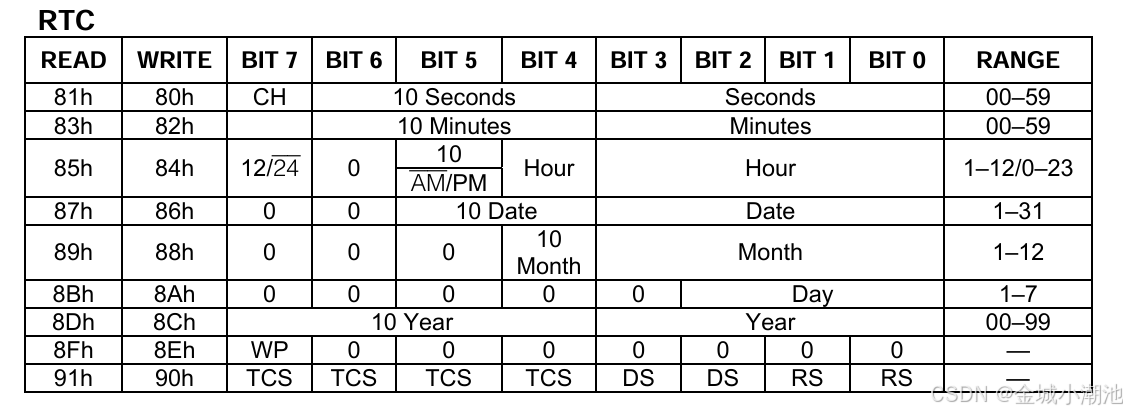

（3）写保护寄存器控制DS1302时间的写允许操作， WP高电平有效，对应控制字为0x8e。当系统对DS1302进行时间调整时，必须向写保护寄存器中写入0x00，时间调整后再写入0x10。

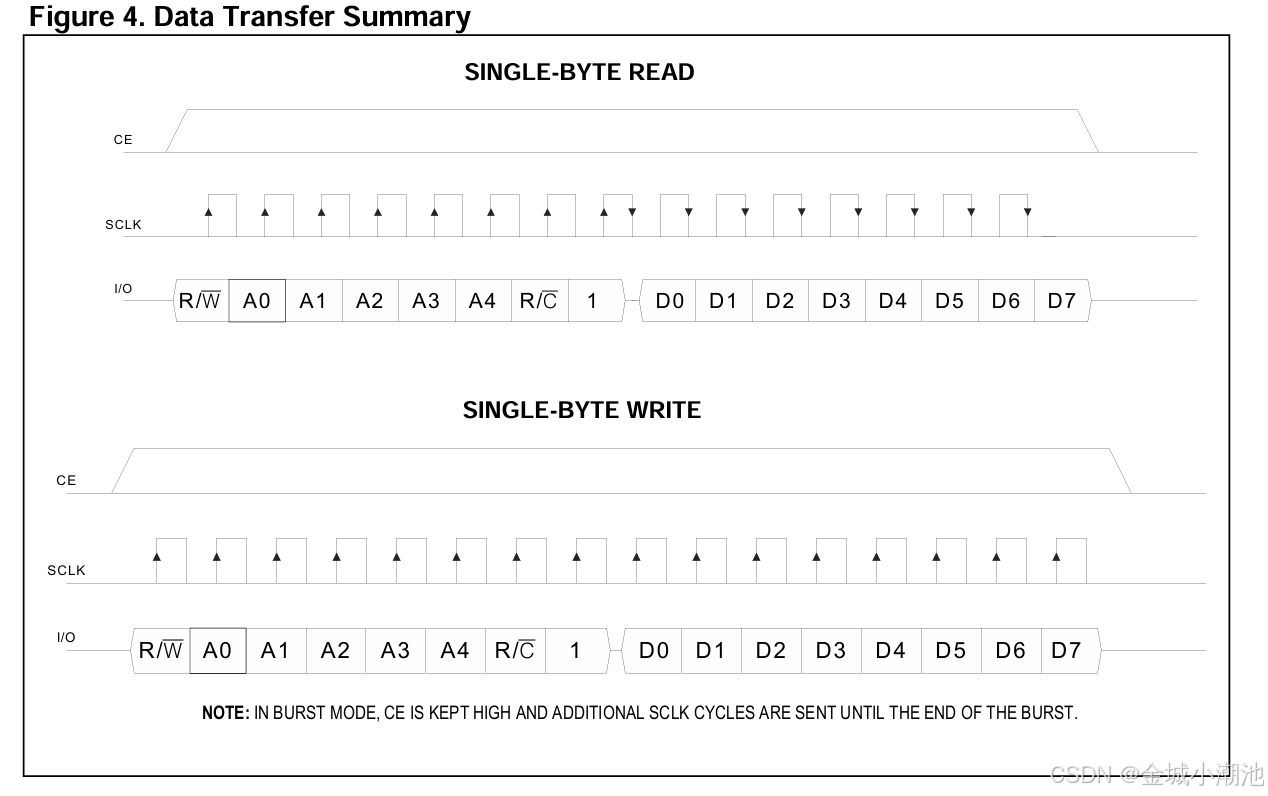

三、读写时序

基本操作含系统对DS1302初始化、写一字节、读一字节。初始化主要对DS1302的RST、SCLK引脚初始化。RST置1时才能芯片正常的工作。但DS1302上电开始运行时，RST须保持低电平，只有在SCLK为低电平时，才能将RST置为高电平。

从由DS1302的读写时序可以看出，在SCLK上升沿来到时写数据，下降沿来到时读数据，单片机向DS1302中发送和接收的数据先从低位开始，因此在读写操作中需根据读写时序完成一个字节的读写。

四、代码

由于DS1302内部时间寄存器中的时间数据8421BCD码，因此读出的时间需要进行码制转换；在对DS1302进行时间调整时，也需要把十进制数据转换成8421BCD码后写入DS1302。

写入一字节

void Write_Ds1302(unsigned  char temp)
{
	unsigned char i;
	for (i=0;i<8;i++)     	//由低到高依次写入
	{
		SCK = 0;			//SCLK在上升沿时数据写入
		SDA = temp&0x01;
		temp>>=1;
		SCK=1;
	}
}

向指定地址写入一字节

void Write_Ds1302_Byte( unsigned char address,unsigned char dat )
{
 	RST=0;	_nop_();
 	SCK=0;	_nop_();	//在SCLK低电平时才可将RST置高
 	RST=1; 	_nop_();
 	Write_Ds1302(address);
 	Write_Ds1302(dat);
 	RST=0;
}

从指定地址读出一字节数据

unsigned char Read_Ds1302_Byte ( unsigned char address )
{
 	unsigned char i,temp=0x00;
 	RST=0;	_nop_();
 	SCK=0;	_nop_();
 	RST=1;	_nop_();
 	Write_Ds1302(address);
 	for (i=0;i<8;i++)
 	{
		SCK=0;
		temp>>=1;
 		if(SDA)
 		temp|=0x80;		//在上升沿由低到高依次读出
 		SCK=1;
	}
 	RST=0;	_nop_();
 	SCK=0;	_nop_();
	SCK=1;	_nop_();
	SDA=0;	_nop_();
	SDA=1;	_nop_();
	return (temp);
}

void DS1302_SetTime()	//设置时间
{
	unsigned char i;
	Write_Ds1302_Byte(0x8e,0x00);
	for(i=0;i<3;i++)
	{	//十进制 -> BCD
		Write_Ds1302_Byte(RTC_write[i],DS1302_Time[i] / 10 * 16 + DS1302_Time[i] % 10);
	}
	Write_Ds1302_Byte(0x8e,0x80);
}

void DS1302_ReadTime()	//读取时间
{
	unsigned char i;
	for(i=0;i<3;i++)
	{		// BCD -> 十进制
		DS1302_Time[i] = Read_Ds1302_Byte(RTC_read[i]) / 16 * 10 + Read_Ds1302_Byte(RTC_read[i]) % 16;
	}
}

存放时间和地址

unsigned char DS1302_Time[3]={9,3,20};
unsigned char RTC_write[]={0x84,0x82,0x80};//  时  分  秒
unsigned char RTC_read[]={0x85,0x83,0x81};

tips：每次传递时间数据时要先读取。
