CC2640R2F之central程序讲解（上）

原创博客，如有转载，注明出处——在金华的电子民工林。
当初本人写在另外一个论坛上，现在移到这边来。希望帮到更多人。
本文采用的是CC2640R2F1.40协议栈版本。高阶版本可做参考。
做完一个central程序，就记一下流水，大致写下自己从一个工程如何从0开始做。
每个人接到一个项目任务，相信不仅仅是程序上的编写，还有整个工程的管理，这些做的好，以后自己修改方便，移植也方便，所以这次记下自己的流水账，用来抛砖引玉，供大家参考。
首先，我用的是CCS，说实话，写CC2640R2F强烈推荐使用CCS，非常方便，好用，还便于管理，移植等等。

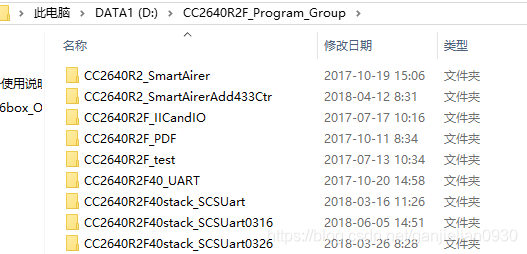

由于CCS，对于每个工程，使用的是workspace，其实就是一个文件夹，携带了一个工程的各种配置和程序而已。对于我们使用者来说，一个workspace就是一个工程了。我的个人习惯是把所有CC2640R2F的workspace集中在一个工作盘符（在公司里是D盘）的一级子目录下，这样更便于管理，注意的一点是，所有workspace的路径，全部使用英文，使用中文字符容易出问题。如下图：

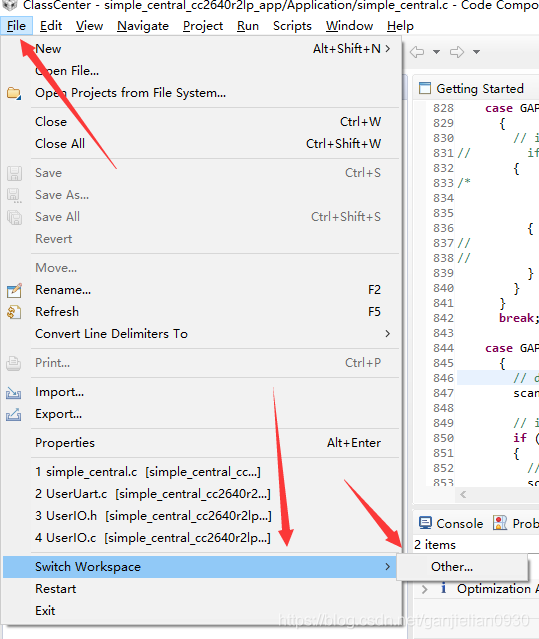

所以，开启一个新的工程，第一件事，就是在这个Group目录下，新建一个文件夹，然后修改成工程的名字，打开CCS，有个switch workspace选项，将workspace指向这个文件夹，一个新的工程开始！
注：以后所有切换工程，都是通过这个切换。
注：有过工程导入经验的，及看过香瓜写的《简单粗暴学蓝牙》的跳过以下分割线部分

建好workspace以后，就是导入工程了，**CCS的一个优点，就是原厂的协议栈，和我们写的工程是分离的，我们导入工程，只是对工程的一个复制，从安装文件夹复制到我们的workspace里而已，所以就不怕我们不小心修改到哪里了，导致没有原厂协议栈参考。**我这次是写一个central工程，那么我就导入central的工程就行了，我是默认安装协议栈在C盘的，所以协议栈在C盘的ti文件夹下，各个demo路径如下图：

好了，导入以后，基本工作就差最后一步了，就是先编译stack_library,再编译app。记住这个顺序。编译通过了，那正式开始搞程序了！

…………………………………………………………我是分割线………………………………………………………………………………
学CC2640R2F的第一个入门是软件的安装与编译，第二个入门就是程序从哪里开始读。只要搞清楚这两点，后边的就是C语言程序阅读的事了，对于老鸟菜鸟，都是本职工作，相信只要时间花下去，都能有收获。
那么现在来说说程序从哪开始读，对于新手很重要。大家都知道，所有的程序的都是从main开始，新手最头痛的就是main在哪，现在指给大家：

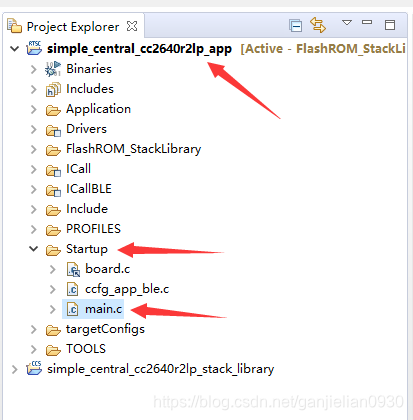

非常好找，就在app的startup文件夹里的这个main文件，我们点开，看看都是什么：

int main()
{
#if defined( USE_FPGA )
  HWREG(PRCM_BASE + PRCM_O_PDCTL0) &= ~PRCM_PDCTL0_RFC_ON;
  HWREG(PRCM_BASE + PRCM_O_PDCTL1) &= ~PRCM_PDCTL1_RFC_ON;
#endif // USE_FPGA

  /* Register Application callback to trap asserts raised in the Stack */
  RegisterAssertCback(AssertHandler);

//  PIN_init(BoardGpioInitTable);
  PIN_init(UserGpioInitTable);
#if defined( USE_FPGA )
  // set RFC mode to support BLE
  // Note: This must be done before the RF Core is released from reset!
  SET_RFC_BLE_MODE(RFC_MODE_BLE);
#endif // USE_FPGA

  // Enable iCache prefetching
  VIMSConfigure(VIMS_BASE, TRUE, TRUE);

  // Enable cache
  VIMSModeSet(VIMS_BASE, VIMS_MODE_ENABLED);

#if !defined( POWER_SAVING ) || defined( USE_FPGA )
  /* Set constraints for Standby, powerdown and idle mode */
  // PowerCC26XX_SB_DISALLOW may be redundant
  Power_setConstraint(PowerCC26XX_SB_DISALLOW);
  Power_setConstraint(PowerCC26XX_IDLE_PD_DISALLOW);
#endif // POWER_SAVING | USE_FPGA

#ifdef ICALL_JT
  user0Cfg.appServiceInfo->timerTickPeriod = Clock_tickPeriod;
  user0Cfg.appServiceInfo->timerMaxMillisecond  = ICall_getMaxMSecs();
#endif  /* ICALL_JT */
  /* Initialize ICall module */
  ICall_init();

  /* Start tasks of external images - Priority 5 */
  ICall_createRemoteTasks();

  /* Kick off profile - Priority 3 */
  GAPCentralRole_createTask();

  /* Kick off application - Priority 1 */
  SimpleBLECentral_createTask();

  /* enable interrupts and start SYS/BIOS */
  BIOS_start();

  return 0;
}

程序简单明了，前面是初始化，后面是任务建立，最终开始跑系统。
眼尖的朋友们应该看到这行代码了：
// PIN_init(BoardGpioInitTable);
PIN_init(UserGpioInitTable);
是的，协议栈原来的IO口初始化被我替换了！很多朋友问，我自己画的图和开发板的线路不一样，我要把串口放到哪个IO口，IIC放在哪个IO口，应该怎么修改啊！很简单啊，自己建立个IO口初始化表就行了啊！IO口想怎么分配就怎么分配。
这里有一个问题，就是在main里有IO口的初始化，在工程任务里，又有个IO口初始化，到底是什么区别？在这里说一下，main里的IO口初始化，主要是赋予一个上电的初始状态，比如有些电路要求上电高电平，有些要求低电平，有些要求悬浮状态等等，那么就在main里进行状态初始化，在任务里继续功能初始化。

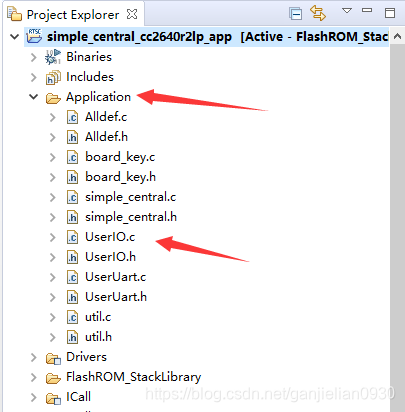

我是把自己对IO口的定义表放在了自己新建的一个文件下，IO口的初始化，都是放在这个文件下，就是下图的UserIO.c和.h，这个文件就是对IO口进行处理的，而且以后所有的工程，这个文件只要拷贝到对应工程workspace下的APP文件夹下即可修改移植，非常方便，不同的工程，不同的IO配置，只需要在自己的文件里进行修改就可以了，互不干涉。

const PIN_Config UserGpioInitTable[] = {


    USER_UART_RX_PIN | PIN_INPUT_EN | PIN_PUSHPULL,                                              /* UART RX via debugger back channel */
    USER_UART_TX_PIN | PIN_GPIO_OUTPUT_EN | PIN_GPIO_HIGH | PIN_PUSHPULL,                        /* UART TX via debugger back channel */


    PIN_TERMINATE
};

由于我这个项目，没用到任何IO口，所以就配置了一下串口。这个是初始化上电的状态。
我们知道一个项目，都是对应一个硬件的，所以IO口的初始化是开始最重要的一环，只有软硬相匹配，下一步调试起来更方便。
接下来非常重要的一环，就是显示打印，做嵌入式，所有的程序都在MCU里跑，怎么查问题，及怎么测试自己程序的正确性，就是实现可视化（说一句题外话，可视化是一个大方向，还是未来大有可为的一个方向，人对世界最主观的认识，就是靠视觉，你能把什么不可见的信号，转为可视化，做的好就是诺贝尔级的成就。比如热传感器，就是将热量的分布，进行可视化，这样是不是很通俗易懂？2017年的诺贝尔奖，就是冷冻电子显微镜，就是可视化的一大成就。），我们调试程序，如果能实现串口打印，那对我们整个效率是个非常大的帮助，可以查看关键的寄存器，执行的状态等等，所以我们下面要讲的， 就是串口的设置，推进项目进展的一大利器！
TI的协议栈工程，都是自带串口打印显示的，但是有几个缺陷，一是IO分配固定，要改就是改底层，二是一些子程序不透明，三，就是需要专门的串口软件才能正确读出。优点么，就是可以直接用，方便，一些字符转换的子程序都是现成。我倾向于自己写串口程序，只要写了一次，以后所有的程序全部可以移植通用，一次付出，高额回报。而且很多人的工程应用本身就要用到串口，一次性解决。

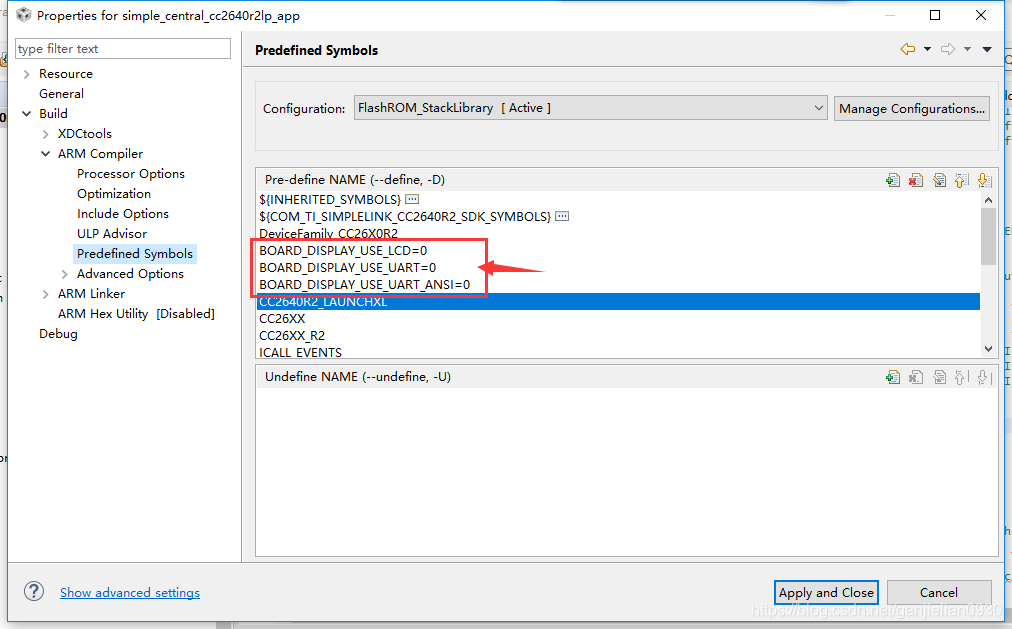

使用自己写的串口，首先要把协议栈自带的给屏蔽，方法很简单，就是在预定义里，把BOARD_DISPLAY_USE_LCD ，BOARD_DISPLAY_USE_UART ，BOARD_DISPLAY_USE_UART_ANSI这几个定义全部等于0就可以了。如下图。

然后自己建一个串口文件，我有上传在香瓜的CC2640R2F的QQ群里，大家可以下来稍作修改，直接使用。这个文件，写好后，可以随便移植，各个不同的工程里各自设置参数，IO口，简单方便。现在讲解下这个串口程序。

UARTCC26XX_Object UseruartCC26XXObjects[CC2640R2_LAUNCHXL_UARTCOUNT];

const UARTCC26XX_HWAttrsV2 UseruartCC26XXHWAttrs[CC2640R2_LAUNCHXL_UARTCOUNT] = {
    {
        .baseAddr       = UART0_BASE,
        .powerMngrId    = PowerCC26XX_PERIPH_UART0,
        .intNum         = INT_UART0_COMB,
        .intPriority    = ~0,
        .swiPriority    = 0,
        .txPin          = USER_UART_TX_PIN,
        .rxPin          = USER_UART_RX_PIN,
        .ctsPin         = PIN_UNASSIGNED,
        .rtsPin         = PIN_UNASSIGNED
    }
};

const UART_Config UserUART_config[CC2640R2_LAUNCHXL_UARTCOUNT] = {
    {
        .fxnTablePtr = &UARTCC26XX_fxnTable,
        .object      = &UseruartCC26XXObjects[CC2640R2_LAUNCHXL_UART0],
        .hwAttrs     = &UseruartCC26XXHWAttrs[CC2640R2_LAUNCHXL_UART0]
    },
};

由于TI写好的底层配置程序，都是对结构体进行直接操作，所以，我们先定义这几个结构体。最重要的看UserUART_config这个结构体，里面包含了三个成员：第一个成员，就是底层程序（包含了初始化，发送接收等等程序）的指针，这个是TI已经写好的，所以我们把地址赋予。第二个成员是object，这个在初始化之前是空的，就是没有任何内容，在初始化以后，就会把程序，参数这些分配好的集合，放在这里，在TI的底层程序里，就是直接调用object，这个类似于归类，就是我把几个人，归为A组，那我下次就直接喊，A组，你去做什么事情，那么A组的几个成员自然知道是叫他们做事情，就这么简单。
第三个成员是hwAttrs，这个是硬件分配，就是你要设置的对象，在上面的比喻里，就是我要把哪几个人分到A组，这个是要在初始化的时候非常明确的，分配好以后，在进行调用就非常方便了。我们看看hwAttrs的成员里，就包含了硬件IO口的信息，我们把自己工程的硬件IO口，写到这个成员里就可以了。当然，这个define我是写在UserIO.h里的，因为这个属于IO口的分配嘛。
是不是很简单？
接下来，我们看看初始化，都做了些什么：

void UserUartInit(void)
{
      UART_Params_init(&Uartparams);                                //初始化是赋予一个默认值
      Uartparams.baudRate      = 115200;
      Uartparams.writeDataMode = UART_DATA_BINARY;                  //可以选择二进制格式还是10进制格式
      Uartparams.readMode      = UART_MODE_CALLBACK;
      Uartparams.readDataMode  = UART_DATA_BINARY;
      Uartparams.readCallback  = UartreadCallback;
      Uarthandle = UserUART_config[0].fxnTablePtr->openFxn((UART_Handle)&UserUART_config[0],&Uartparams);
//      UARTCC26XX_read(UART_Handle handle, void *buffer, size_t size)
      wantedRxBytes = 20;
      UserUART_config[0].fxnTablePtr->readFxn(Uarthandle,UserrxBuf,wantedRxBytes);
      UserUART_config[0].fxnTablePtr->controlFxn(Uarthandle, UARTCC26XX_CMD_RETURN_PARTIAL_ENABLE,NULL);
}

我们看初始化的第一条子程序UART_Params_init（），这是对一些参数给予一个默认值，这个默认值是TI预先设置的，避免一些新手，没有完全设置到一些参数，导致程序崩溃，所以，我们先调用这个子程序，对所有参数进行赋予默认值。
接下来，我们对一些至关重要的参数进行自定义赋值，比如波特率，进制格式，接收是选择回调呢还是等待，接收数据是什么格式，如果是回调模式，就要设置回调程序的指针，等等，设置好了以后，进行初始化，就是这个openFxn子程序，就是把我们前面定义的结构体，他包含了硬件信息，object，等，与我们要进行设置的参数，进行分配，然后返回一个已经配置好了的handle，很多人纠结这个handle是个什么玩意，其实这个是给MCU认的，你认人，认脸，认声音，MCU认这些参数，就是认一个首地址及格式，handle实际就是个首地址，你配置的个个参数存放的首地址。
打开了串口以后，就要开启串口接收的功能，如果不开启接收，那么就只能发送，不能接收了。
其他的，就是串口的读写程序，比较简单，自己看一下群文件里串口的那个。
这里有个注意点，别在串口读回调里进行BLE，串口的一些操作，回调程序里尽量简单，不对内存进行申请等操作，会直接导致程序崩溃。及其重要，要保持这个习惯，你的程序就会正常很多。就好比你写裸机，中断程序里是越简短越好，最好就是设置个操作位，到主程序去处理，回调也是一样。很多人说自己写RTOS容易崩溃，就是这个原因，在回调里进行内存申请操作。

现在来看主机的程序。任务初始化不讲，就是主机设备初始化，只讲解主机的思路。
作为主机非常简单，就是扫描去发现从机，决定连接不连接从机，如果连接上了，那就获得从机的服务，通道信息，然后进行通讯。
官方的程序，这些操作都是用按键来辅助完成。
简单说下官方的流程：
设备初始化结束以后，会打印初始化完成，然后按左边的键，进行扫描。
符合UUID规则的，进行保存，扫描结束后，显示扫描到的从机，左键切换显示，右键发起链接。
然后连接上以后，左键选择接下来要进行的读，写，等不同操作，右键进行确认操作。
简单来说，流程就是如此，我们来解读一下几个重要的程序段。

      if (ICall_fetchServiceMsg(&src, &dest,
                                (void **)&pMsg) == ICALL_ERRNO_SUCCESS)
      {
        if ((src == ICALL_SERVICE_CLASS_BLE) && (dest == selfEntity))
        {
          // Process inter-task message
          SimpleBLECentral_processStackMsg((ICall_Hdr *)pMsg);
        }

        if (pMsg)
        {
          ICall_freeMsg(pMsg);
        }
      }

      // If RTOS queue is not empty, process app message
      if (events & SBC_QUEUE_EVT)
      {
        while (!Queue_empty(appMsgQueue))
        {
          sbcEvt_t *pMsg = (sbcEvt_t *)Util_dequeueMsg(appMsgQueue);
          if (pMsg)
          {
            // Process message
            SimpleBLECentral_processAppMsg(pMsg);

            // Free the space from the message
            ICall_free(pMsg);
          }
        }
      }

如上面程序所示，最主要的是两个消息事件，这两个消息有什么区别？
简单来讲，SimpleBLECentral_processStackMsg这个消息，是BLE协议的信息，属于HCI层，GATT层的信息，需要非常及时处理的，就是从其他任务（BLE的stack任务里）传递过来的信息。SimpleBLECentral_processStackMsg跳到这个子程序，我们看到，他包含了主机设备状态改变的信息，回复消息的信息，这个回复消息很重要，我们要知道，BLE主从通讯，是一问一答模式，就是说主机发出去一条信息，必定要收到一条从机回复的消息，如果没有这条小心，那么主机就会开始判断计时，计时超过，判断断开。我们执行任何读，写操作的回复，都在这里，还有从机发送的通知也是在这里。
SimpleBLECentral_processAppMsg 这个消息，顾名思义，就是我们应用层设定的消息，例程里，这个信息也包含了上面那个信息。应该是Stack的消息需要更紧急处理，而app的任务，是在有队列的时候，可以延后处理。

我们现在来看消息处理里比较关键的子程序SimpleBLECentral_processRoleEvent，这个里面主要处理的形参是BLE的操作代码，就是central的状态，我们一次分析如下几个操作代码：
GAP_DEVICE_INIT_DONE_EVENT：设备初始化完成，就是我们初始化注册了主机以后，底层完成以后，会通过这个通知应用。
GAP_DEVICE_INFO_EVENT：这个是扫描到信息的消息，只有在发起扫描后发现设备，才会进入这里，否则是不会进入这里的，切记。例程里，就是在这里过滤从机的，只有UUID符合的，才会保存这个从机，我们可以根据自己的需求，在这里修改。
这个状态很重要，我们扫描到广播，会进来这里，发送扫描回应，也会进入这里。如何判断是广播和还是扫描回应？我们看这个形参:

pEvent->deviceInfo,这个形参是一个结构体，结构体的定义跳过去如下：
typedef struct
{
  osal_event_hdr_t  hdr;    //!< @ref GAP_MSG_EVENT and status
  uint8 opcode;             //!< @ref GAP_DEVICE_INFO_EVENT
  uint8 eventType;          //!< Advertisement Type: @ref GAP_Adv_Report_Types
  uint8 addrType;           //!< address type: @ref GAP_Addr_Types
  uint8 addr[B_ADDR_LEN];   //!< Address of the advertisement or SCAN_RSP
  int8 rssi;                //!< Advertisement or SCAN_RSP RSSI
  uint8 dataLen;            //!< Length (in bytes) of the data field (evtData)
  uint8 *pEvtData;          //!< Data field of advertisement or SCAN_RSP
} gapDeviceInfoEvent_t;

这个结构体里包含了很多信息，在例程里，只是提取了pEvtData数据和长度，其实还有好多可以使用，看大家自己的具体应用了，比如从机的蓝牙地址，RSSI，还有最关键的，eventType，这个形参，代表了你现在获得的是广播数据还是扫描回应数据。我们可以通过判断这个结构体，进行自己想要的操作。
GAP_DEVICE_DISCOVERY_EVENT：这个是扫描完毕的状态，两种情况进入这里，一是扫描的时间到了，二是你主动取消扫描，都会进入这里。扫描完毕，我们可以在这里进行发起链接的操作。
GAP_LINK_ESTABLISHED_EVENT：这个是建立连接的状态，例程里，是在这里调用了发现所有从机服务的子程序，我们在这里，也可以做一些状态指示啊，如果有自定义的加密协议啊，可以在这里开始一些密码验证工作。
GAP_LINK_TERMINATED_EVENT：断开连接，顾名思义，连接断开后，会在这里进行通知。
GAP_LINK_PARAM_UPDATE_EVENT：更新链接参数，就是从机开启了自动更新链接参数的话，发送链接参数更新命令上来，协议栈就会通知应用层。
这个子程序是非常重要的，他显示了目前BLE设备的工作状态，我们都是要根据设备的工作状态进行相应的操作的！一定要深刻了解这一段程序。

另一个比较关键的子程序，就是协议栈的回复消息处理了，这个子程序SimpleBLECentral_processGATTMsg。
这里相对比较简单，主要就是(pMsg->method == ATT_READ_RSP) 对这个形参进行判断，程序非常好看懂，需要注意的是，我们要添加来自从机NOTIFY的判断的话，就在这里加个比较就可以了，如下图的NOTIFY的定义：

#define ATT_PREPARE_WRITE_REQ            0x16 //!< ATT Prepare Write Request. This method is passed as a GATT message defined as @ref attPrepareWriteReq_t
#define ATT_PREPARE_WRITE_RSP            0x17 //!< ATT Prepare Write Response. This method is passed as a GATT message defined as @ref attPrepareWriteRsp_t
#define ATT_EXECUTE_WRITE_REQ            0x18 //!< ATT Execute Write Request. This method is passed as a GATT message defined as @ref attExecuteWriteReq_t
#define ATT_EXECUTE_WRITE_RSP            0x19 //!< ATT Execute Write Response. This method is passed as a GATT message defines as @ref attHandleValueNoti_t
#define ATT_HANDLE_VALUE_NOTI            0x1b //!< ATT Handle Value Notification. This method is passed as a GATT message defined as @ref attErrorRsp_t
#define ATT_HANDLE_VALUE_IND             0x1d //!< ATT Handle Value Indication. This method is passed as a GATT message defined as @ref attHandleValueInd_t
#define ATT_HANDLE_VALUE_CFM             0x1e //!< ATT Handle Value Confirmation. This method is passed as a GATT message

我这里只截取了一部分，具体的自己看。ATT_HANDLE_VALUE_NOTI 添加一个(pMsg->method == ATT_HANDLE_VALUE_NOTI ) 的判断，就可以收到从机的notify信息了。
主机的程序大概流程如下，这是基本思路，至于其他的应用处理，大家根据自己的项目需求，进行修改。这样一看，主机程序是不是非常简单？其实BLE的流程本来就是这么简单的，主从机结合起来看，更容易懂，不过很多人因为工作需求，只为了赶项目，不想从头开始，只想快速入手进行项目，只能说，自求多福，毕竟BLE里的小坑还是不少。
最后，希望本帖子能对大家有所帮助。
