LTspice基础教程-026.测量平均值有效值；meas指令用法

很多时候我们需要测量波形的最大值、最小值、峰峰值、平均值、有效值等等，如果直接在波形查看器上使用光标查看，不容易测量，而且读数也不一定准确，下面介绍如何直接使用命令进行测量。
如下图，创建一个幅值为5V，频率为50Hz的正弦信号：

我们使用meas指令来进行波形的测量，语法如下：

.MEAS <name> [<AVG|MAX|MIN|PP|RMS|INTEG> <expr>]

其中< name >是自己给被测量定义的名字；< expr >是被测信号，电流用I(信号名)，电压用V(信号名)。
假设我们需要测量有效值，放置op指令：

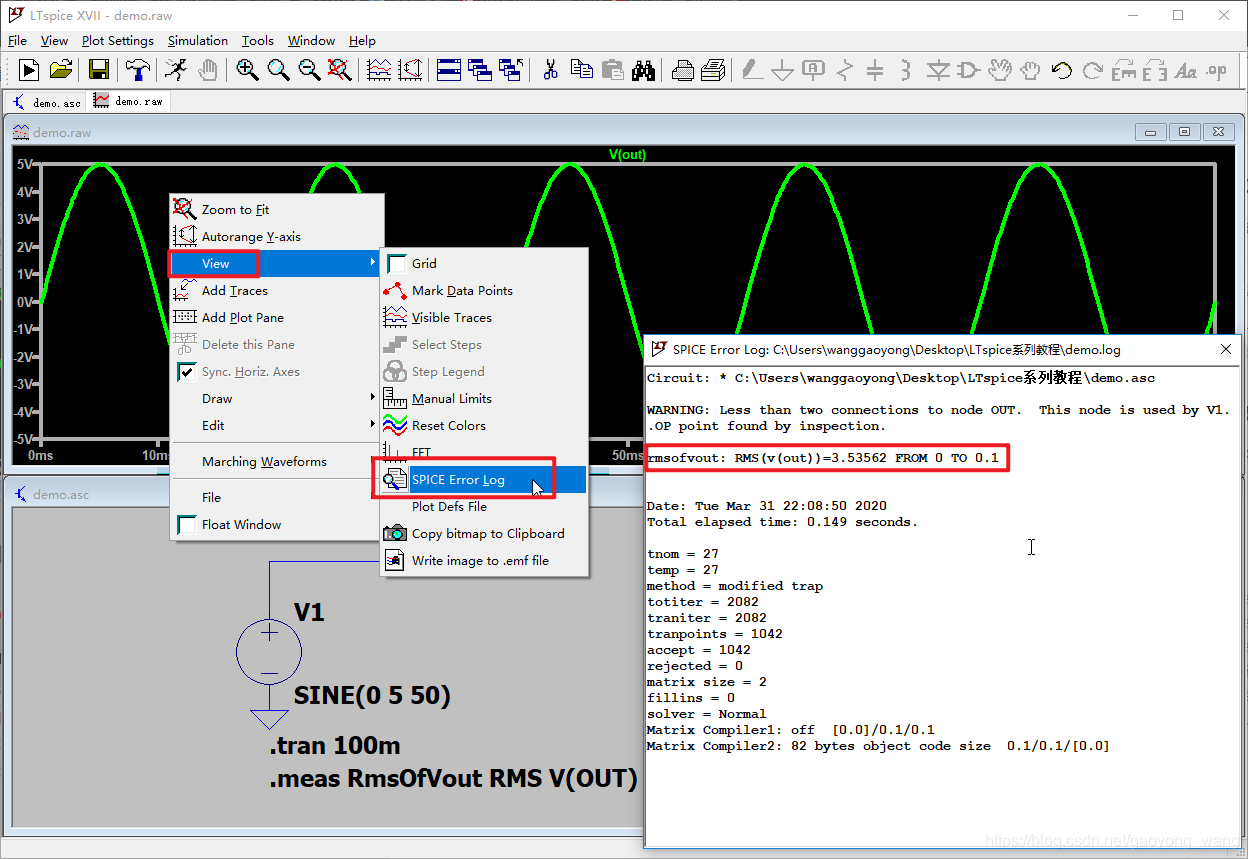

运行完仿真后，在波形查看器上右键，View，查看spice error log，即可看到被测值：

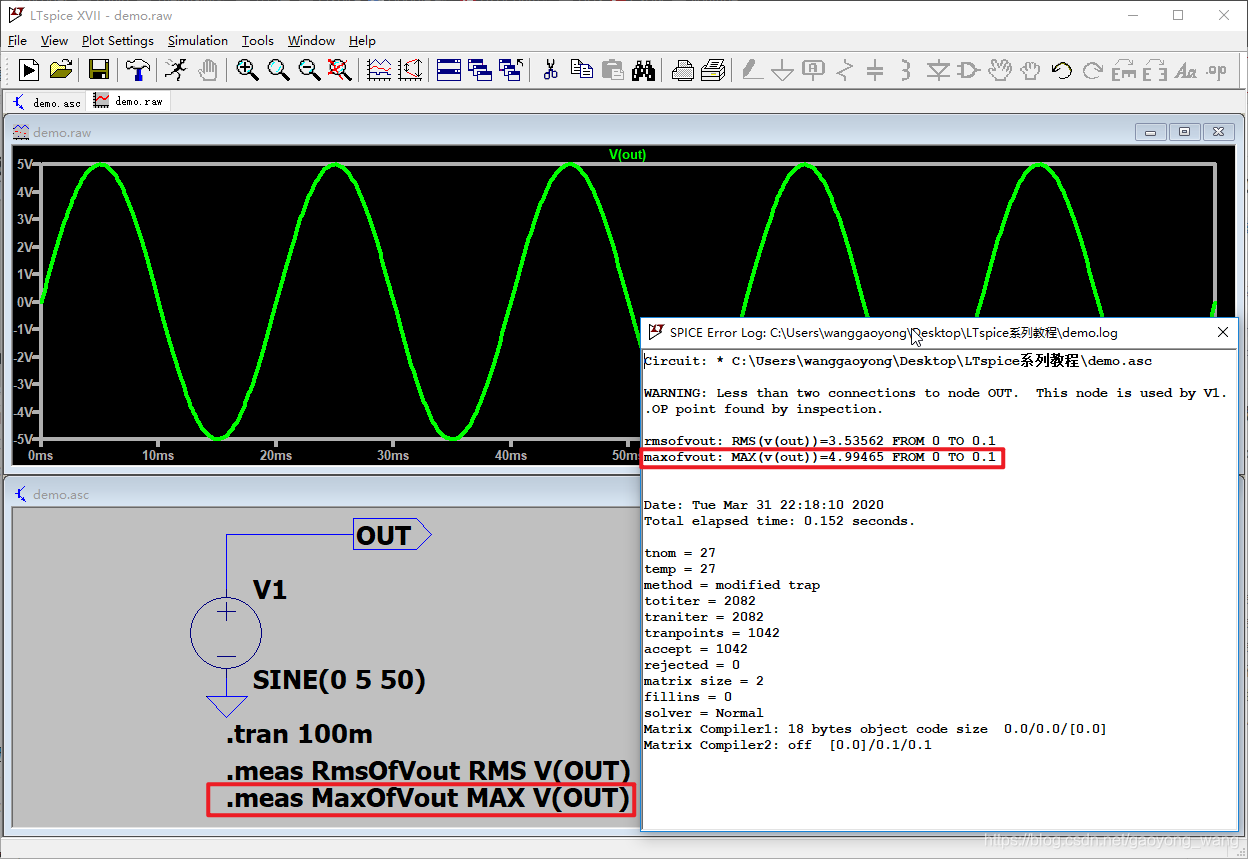

测量最大值：

meas命令功能强大，以上只是一些简单应用。后续使用到的时候在更新。
