绘制PCB需要用到EDA（Electronic design automation，电子设计自动化）工具，这个工具简单来说，就是个画图软件，跟PhotoShop差不多。我原以为，提交给板厂的设计文件应该很正规，像模像样吧。后来在嘉立创的教材中看到这么一句话，当时我就震惊了：

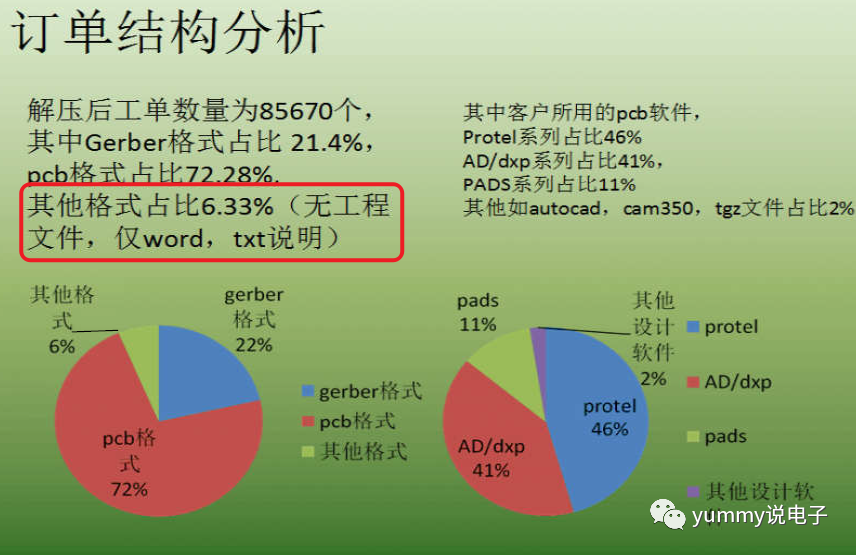

还有人只提交word、txt就去打板子的？？？

更让我震惊的还有一件事，我一朋友（真不是我），用Altium Designer软件，画了室内装修的平面示意图。

那么，主流的EDA工具到底有哪些公司在做呢？

经典版本是Protel 99 se 是一个集成的原理图和PCB制作软件。后来推出 Protel DXP 开始支持嵌入式软件开发，到现在的Altium Designer 又增加了3D设计功能。主要特点是界面直观简单易学，适合初学者，容易上手。要求不是很高的PCB设计首选，资料齐全。

PADS软件是MentorGraphics公司的电路原理图和PCB设计工具软件，适合于中低端设计，堪称低端中的无冕之王。

Mentor WG，针对的是高端电路设计。只不过在国内其支持商还相对少点，不如Cadence用的多。旗下PCB设计领域有OrCAD和Allegro SPB两个品牌，其中OrCAD为90年代收购品牌，Allegro SPB为其自有品牌。OrCAD覆盖中低端市场，Allegro SPB覆盖中高端市场。Allegro SPB的高速信号仿真功能最为强大，如果经常做高速板，建议还是选Cadence。

以上都是国外的公司做的，那么国内EDA的情况如何呢？

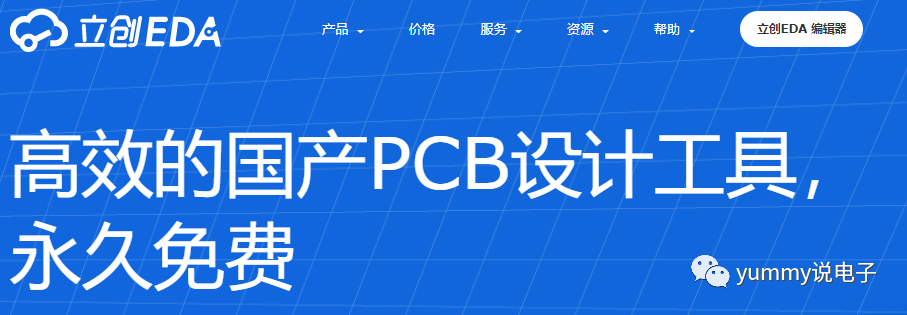

相对滞后。但在逆全球化的浪潮中，特别是被懂王敲打以后，正在奋起直追。比如立创EDA。它是一款非常强大且免费的国产pcb设计平台，可以帮助广大电子工程师，可以快速地将创意从设计到工厂生产的快速实现，让企业无须采购天价EDA软件，不再需要忍受盗版带来的风险。

可惜，它并非这套系列教程的主角。立创官方配套有非常详细的教程。在使用过程中，也有不尽如人意的地方。它是基于浏览器设计的，换句话说，其实就是一个网页，相比于桌面级的软件，功能弱一点，反应速度慢一点，快捷键的功能也比较差。

当然，它也有很多优势，其最大的优势——先看个自编的段子：

你可能不知道买一套正版的Altium Designer软件是什么概念，

我们一般只会用2个字来形容这种人：破产

我经常说一句话，当年CATIA成功索赔900万，我Altium Designer讹诈用户20万，不是问题。

埋伏他一手，先让他下载，让他用破解的，他死定了。

反手一个免费库，闷声发大财。他也免费库？但是不用怕。他的功能赢不了我。

先放破解版，然后冒充板厂收集侵权的证据，很牛逼这个套路。如果不是有人告我后台偷数据，我将绝杀，可惜被告了。

单走一个在线使用，S~B，直接放2Gb安装包。

cadence顶他，cadence快点，cadence，5万块钱的教育版都不跟吗？cadence别磨磨蹭蹭的。
