立创EDA能代替传统的PCB设计软件么?比如AD、protel等?

立创EDA 立创EDA 今天

转载自:知乎     作者:徐晓

当然可以,国内优秀的,应该也是唯一的电子EDA设计软件。新入职的公司就在用立创EDA,以前被AD骚扰的不行,之前的公司招的应届生也在用立创EDA呢~

正好以前和立创EDA的创始人,现在的立创商城副总老贺吃过饭,知道他们最关键时期的一些事情,拿出来聊聊。

01

初识立创EDA

第一次知道这个软件是在2015年,那个时候叫做EasyEDA(现在国外仍然是这个域名Online PCB design & circuit simulator),当时创始人老贺(贺定球,请原谅我第一次见到这个名字内心哈哈哈~)还在为产品宣传和寻找投资而烦恼。那个时候老贺已经全职创业几年了,并且把公司从杭州搬到了深圳,并且已经有了不少海外用户,而且是美国用户比较多,毕竟那边工程师的版权意识和尝鲜意识都强一些,不好意思用盗版和尝试新鲜事物使EasyEDA在美国还设了办事处(貌似就是有个外国朋友帮忙)。

那个时候在一电子论坛老贺私信找人试用EasyEDA,恰好私聊找到了我,试用之下给我的感觉是惊艳——在这个年代里,有这样的技术能力不去赚钱搞这种基础性软件开发,而且真的挺好用呀!

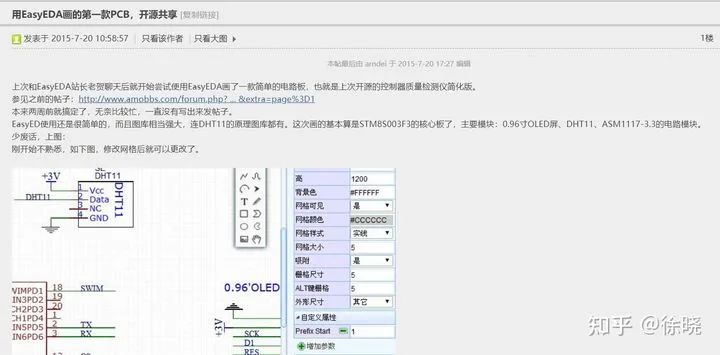

于是在论坛里写了个推荐帖:


因为这个推荐帖,老贺请我吃了个饭,恩...... 肯德基 图片,当时都是创业者,也都是真的都没钱。老贺以前是杭州一所电子类高校的模电老师,后来吹了个做EDA的牛,就自己卖了杭州的房子出来创业了。彼时EasyEDA的处境也是十分艰难的,老贺跑北京上海,见各种投资人,而那些投资人并不了解这是个什么产品,只是依照互联网的惯例计算流量、用户数量、日活啥的。费老劲才融个几百万羊币,艰难的活着。

说起来我发的帖子成了接下来EasyEDA的很多事情的导火索,只能是导火索,因为老贺自己迟早会走到这一步,我的帖子只是让一些事提前发生了而已(也就提前个一两天吧)。

02

从EasyEDA到立创EDA

帖子所在的电子论坛里面很多人看到后都去试用了一下,行业内的工程师们都很感慨,终于有了国产的电子EDA软件。而嘉立创PCB的老总袁江涛先生也在论坛里,再加上论坛坛主的撮合,最终EasyEDA委身下嫁立创商城。

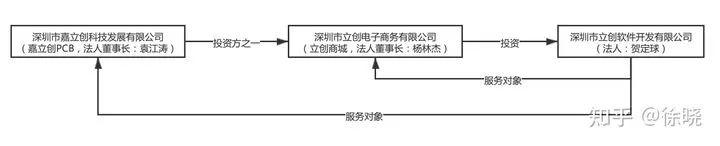

这里要注意一下,嘉立创PCB,立创商城和立创EDA三者之间的关系。


嘉立创就是最近被PCB制板行业所厌恶的企业,因为对小批量客户进行拼板打样的操作导致被很多同行中伤诋毁,记得2011年在北京的时候PCB打样找沧州的公司,两层半一次大概也得300+的打样费用,当时淘宝的深圳打样貌似是100多(拼板),后来嘉立创开始做这一块拼板打样的业务,逐渐把价格拉到了现在普通两层板打样20块钱……(这TMD直接让同行没钱挣呀)2021年7月已开始进行每月2次免费打样的活动,单面板、双面板、铝基板、四层板共享!

嘉立创的老总袁江涛先生领头投资成立了立创商城,以前大家买正品元器件大都上贸泽这一类的外国网站,淘宝虽然也有,但是买到汕头货(翻新、假货)的概率很大。与立创同时期的还有华强等一些网站,但是立创价格、页面设计上更友好一些。

自从立创商城收购了老贺的EasyEDA团队,页面友好度、页面刷新速度等都有了显著提升,毕竟敢自己出来创业的,技术实力都是相当彪悍的。但是到目前为止立创商城的元件参数搜索功能仍然不足以和贸泽相比,当然这项工作不单纯是软件功能问题,需要大量有经验的工程师去告知哪一类元件大家会关注哪些参数。

而且嘉立创的全自动下单系统,明显也是出于EasyEDA团队之手,其实嘉立创的PCB打样都打造成典型的工业4.0模板了。

得知EasyEDA被立创商城收购以后,个人心理不知道是该祝福老贺,还是遗憾这样一款重量级的基础应用软件没办法自己生存下去。

03

立创EDA的使用与推广

言归正传,说到使用立创EDA,因为自己习惯用AD,所以并没有马上迁移到立创EDA,使用仅限于后来申请专利的电路图,毕竟用AD有盗版法律风险。

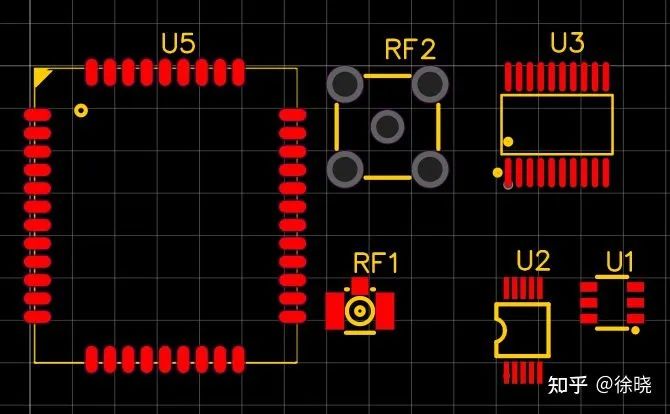

但是吧,事物是发展的,立创EDA自从被立创商城收购以后,把立创商城所售卖的元件都做成了原理图和PCB的封装库文件,这一下可方便太多了。以前用新的电子元件画原理图PCB需要自己画封装,现在只需要去立创EDA上,把封装导出来就可以了,立创EDA兼容AD的,可以把文件导出成AD格式。


接下来就是立创EDA的推广了,借助立创商城举办的各种赛事,以及在高校的推广,立创EDA正在被新生代的工程师们接受着,那些声称立创EDA火不了的工程师,大概率会像二十年前手绘PCB和十年前用protel99的老师傅们一样,逐渐被新生事物所取代。毕竟这才是客观规律。

AD在国内不停的骚扰各个电子公司(打电话、发律师函),但是一套AD要十几万呢,用立创EDA就很好了,可以免费,四层板以下无压力,适合创业公司和小型团队。有些人会关注保密,实际上单纯的PCB保密意义并不大,毕竟别人不知道你的用途,而行业内真正需要这些秘密的人,买来拆开看下就好了,抄板费又不贵。

至于复杂的,需要采用Candece完成的工程项目,立创EDA也能完成,只不过现在易用性上面可能还不如Candece,新生事物还是要逐渐完善嘛。

在国家十四五战略规划中,国产EDA软件已经列入了重点支持领域,相信上面的人会擦亮眼睛的,已经被大众接受的国产EDA软件中,立创EDA应该是首屈一指的。其重要意义并不亚于国产办公软件WPS,不知道后面国企、央企是否要进行采购呢。现在的立创EDA客户端做的很好,也支持私有化部署,路程是艰辛的,前景是光明的。

04

立创开源硬件平台

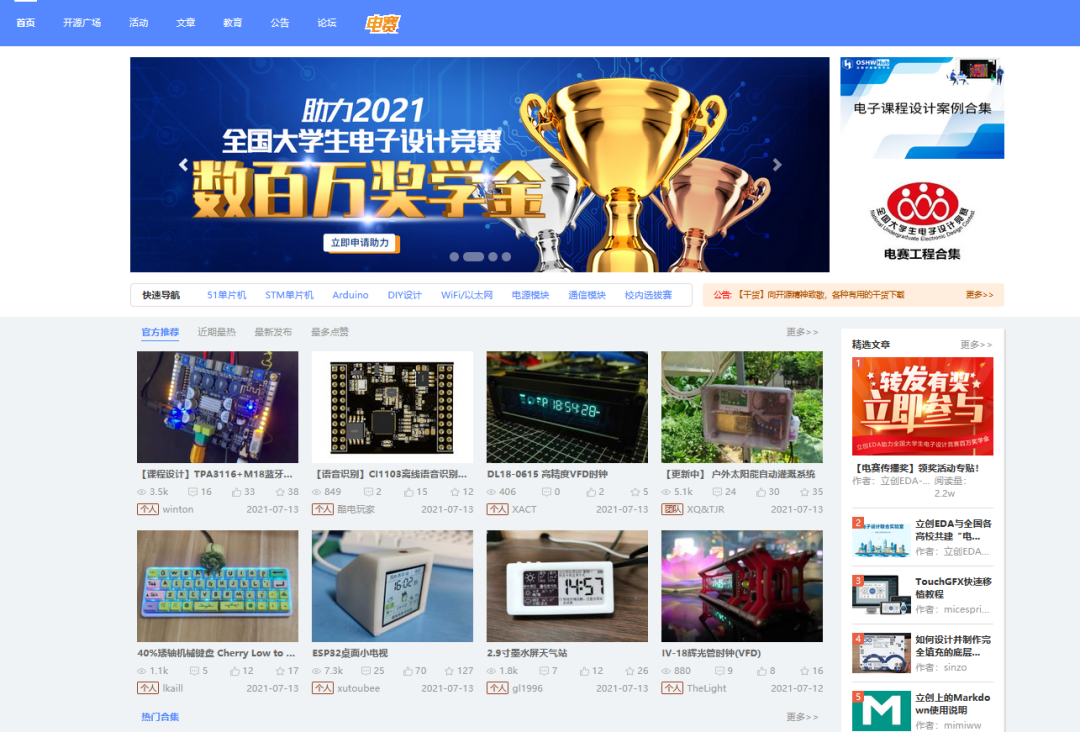

立创EDA其实还是个电子硬件领域的Github,可以在创客分享、学生学习方面,做到很好的分享、交流互动。立创开源硬件平台,电子工程师的电路家园:https://oshwhub.com/


自己所在的传感器领域能看到太多国内力所不及的领域,也看到很多民间创业者有心无力地在这些领域缓慢前行,他们不是互联网领域,不是资本的宠儿;他们也不是五道口技校的教授,光环加持,有个想法就能有人奉上几千万的启动资金;他们更不是国企央企的亲儿子干儿子,一年拿两个项目,不论成与不成都能拿几个亿养活自己。

但是,他们是真正的创业者,真正的行业专家,真正在一些细分领域,向着世界顶级品质的产品慢慢前行,他们中相当一部分已经在海外市场拿到了属于自己的份额,而不是用从纳税人那里拿到的补贴去向自己不懂的领域交学费。

同时以此帖,向这些真正的创业者们致敬。
