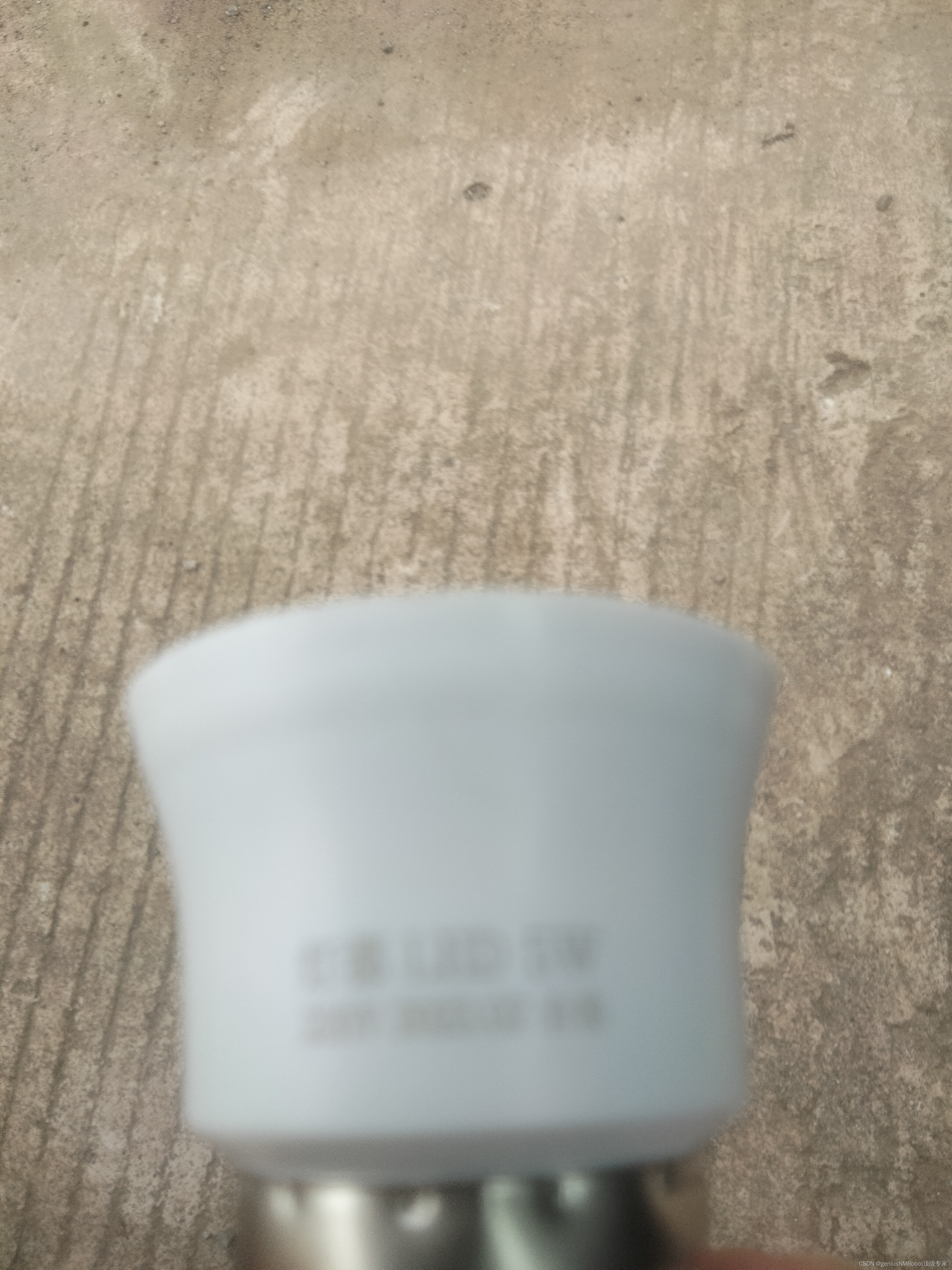

一个最便宜的LED灯泡分解

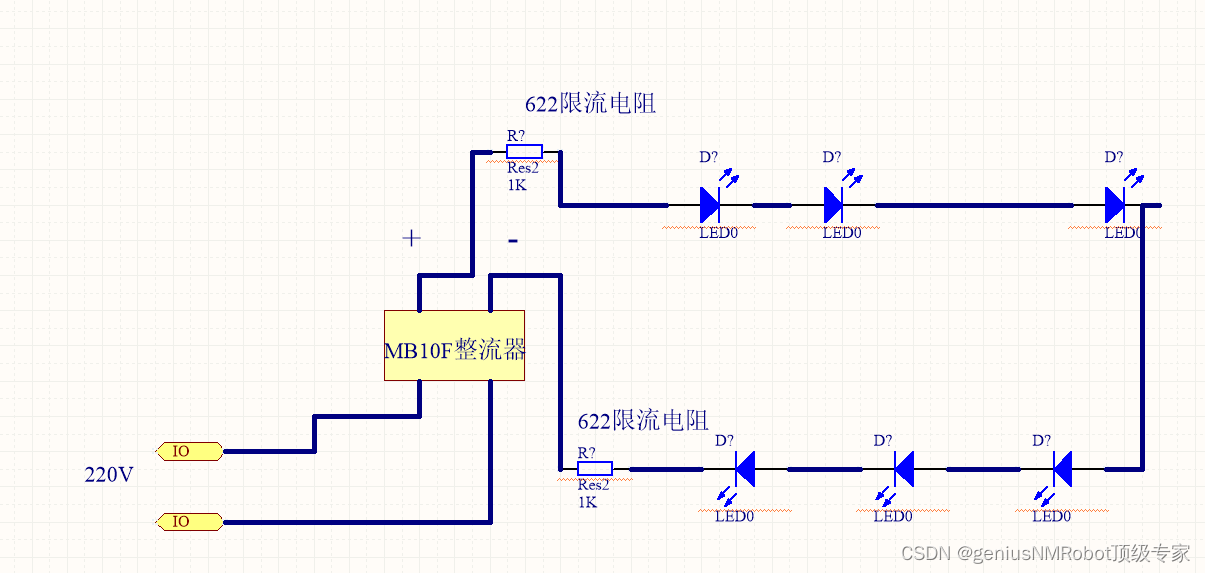

这是我画的原理图：快看

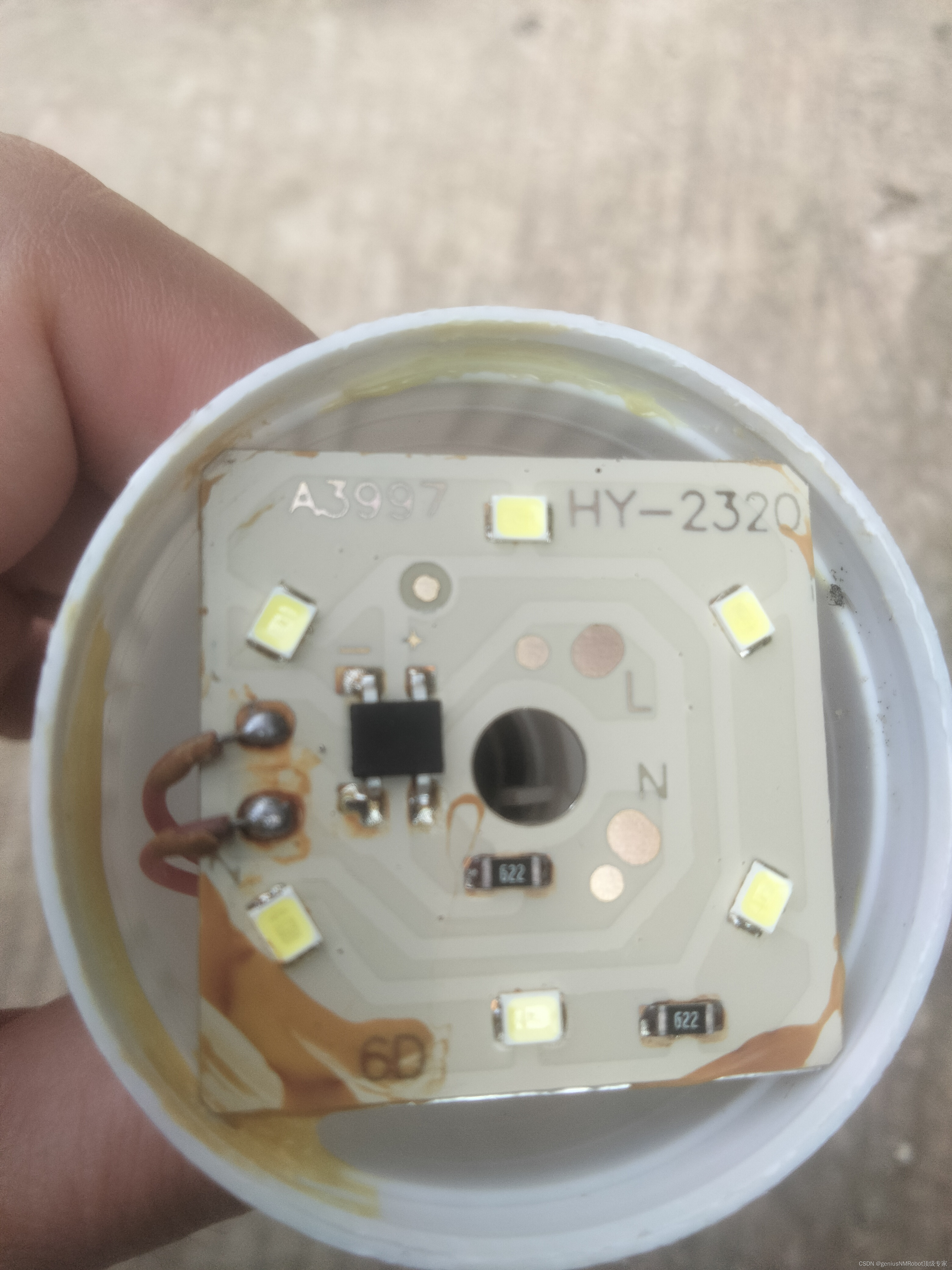

 那个黑色元件是MB10F 是一个整流桥

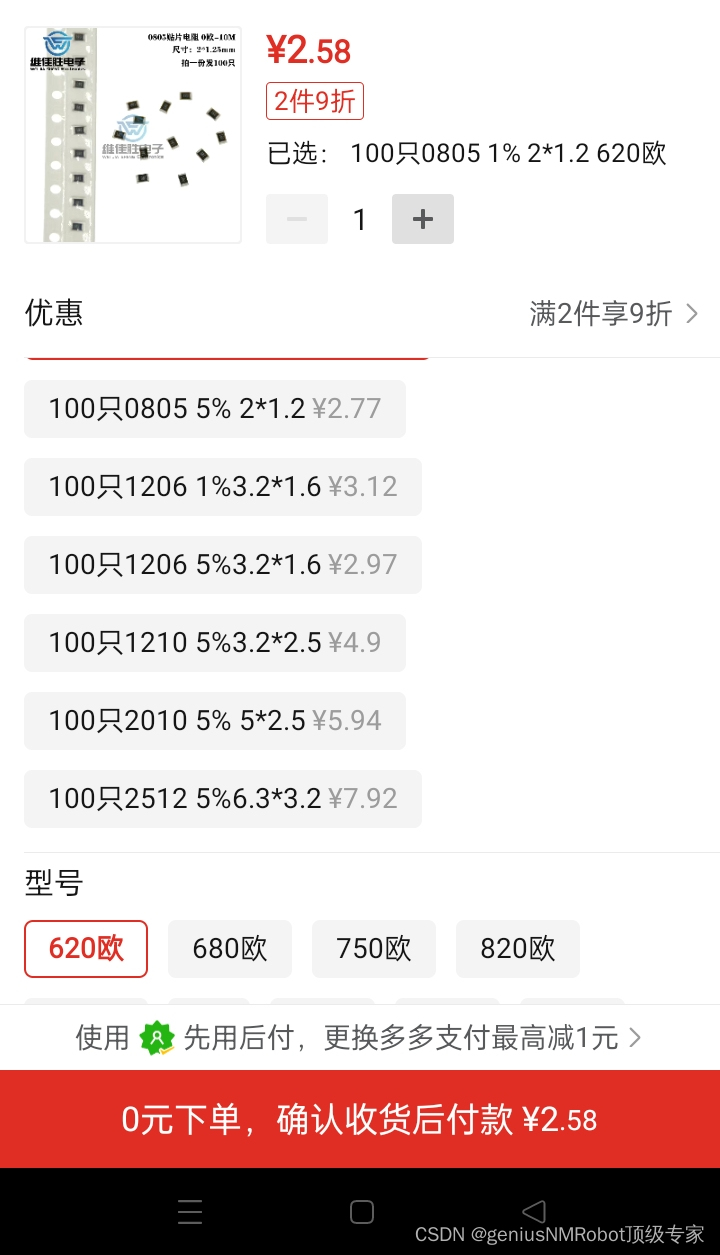

还有2个所谓的622电阻，可不要小看了这个电阻，从阻值上看，误差不会超过5%属于E24标识

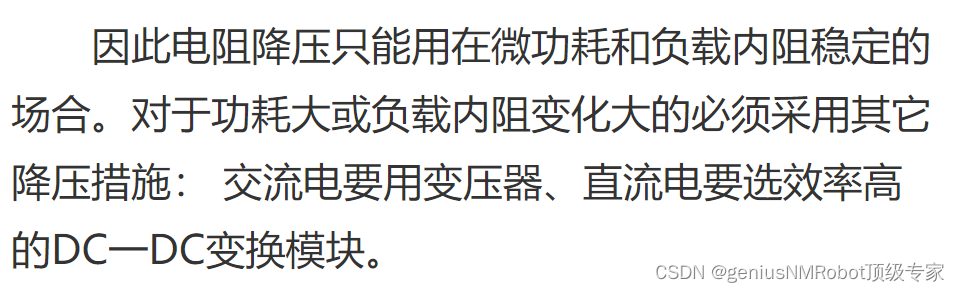

遗憾的是没有看到有电容，也没有看到阻容降压，应该就是直接用电阻降压了，这样就会非常浪费电，要不然就不亮，如果亮就会很耗电

我估计把这个灯泡大部分电能都被浪费掉了，而且肯定不亮。用手摸一下就会感觉很热。所以才会使用铝板，因为如果不适用铝板，不会用几天就会被烧掉的，这样使用铝板，然后浪费别人家的电费，但是不亮也许就能用几个月，到时候就不用包退了

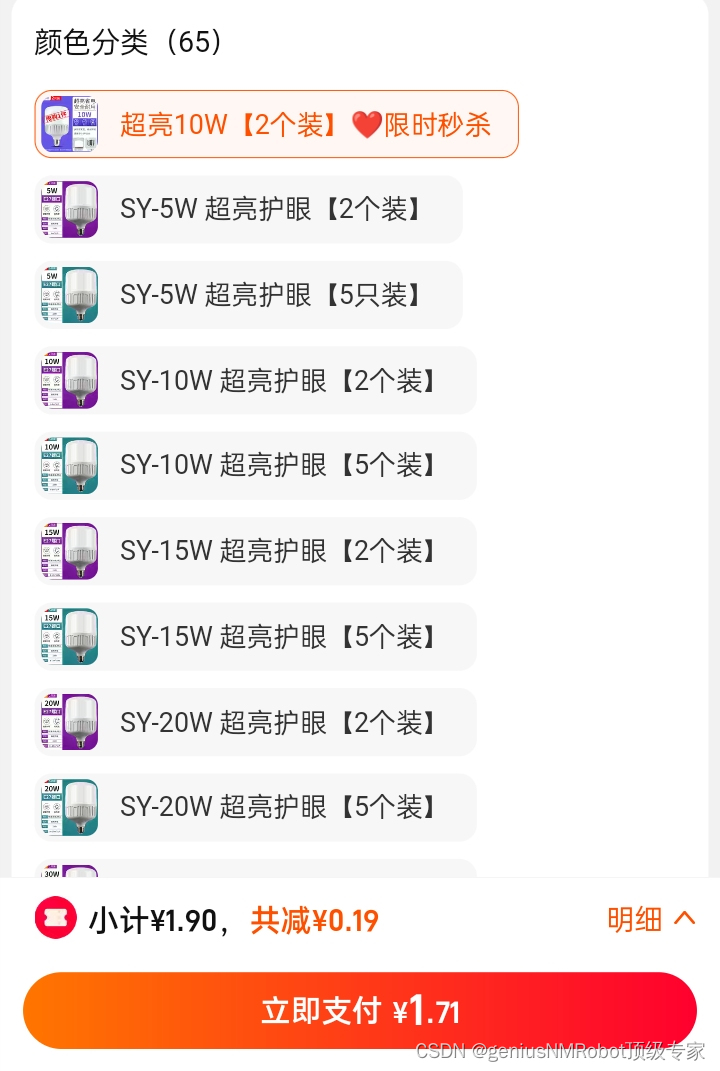

 应该就是这种2块钱2个还包邮的

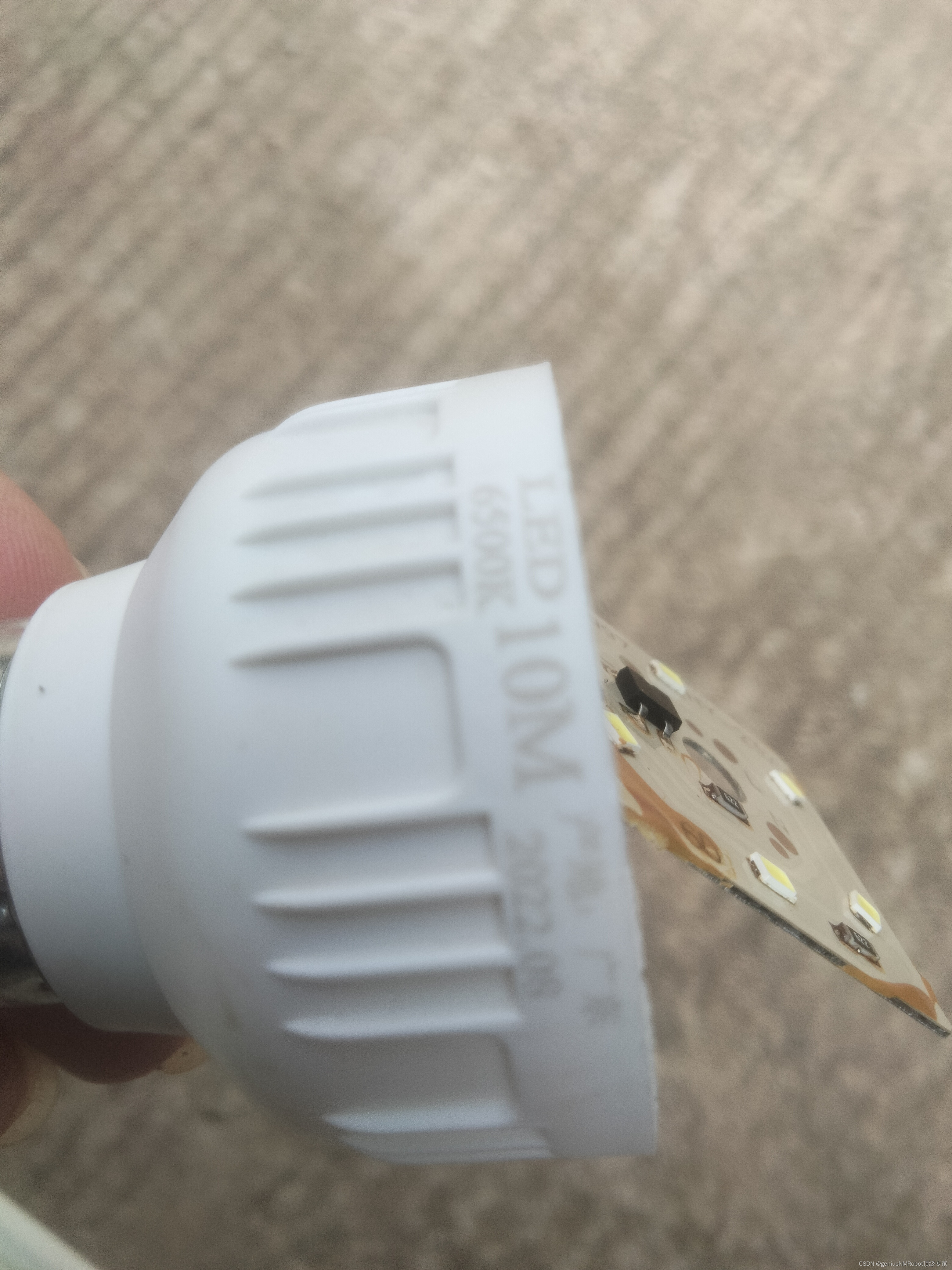

后面这个是另外一个便宜的led.

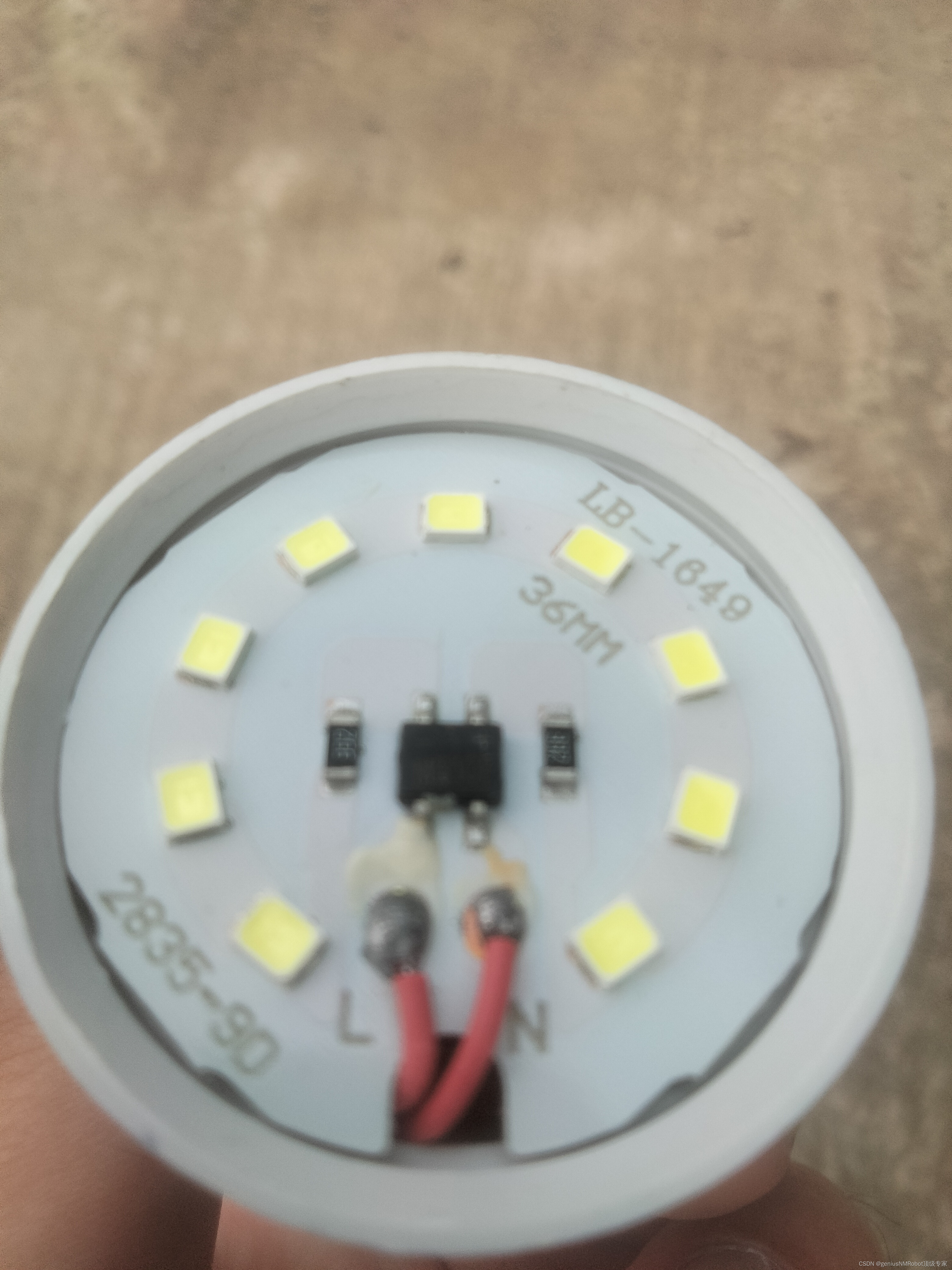

可以看到电路结构完全一样，芯片都是一样的。也是用了一个MB10F

不同的是多了几个灯珠共9个，电阻数值变成了2个332 大小的。估计这个灯泡比上一个还亮点

可以推断便宜的led基本都就是这样的电路结构了，也就是多几个led,然后改改电阻值。
