Proteus既可以添加正弦电压源也可以添加正弦电流源：

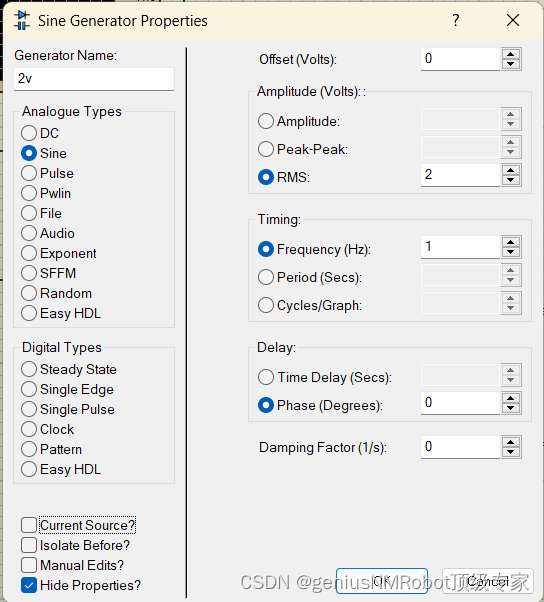

默认是电压源：

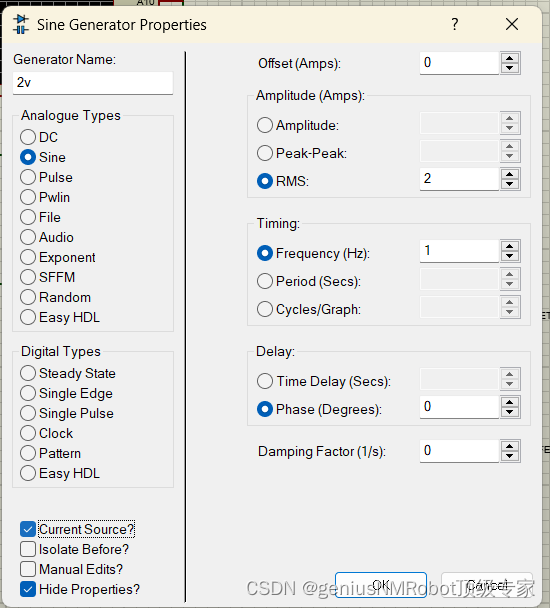

勾选左下角的Current Source就是电流源

offset：Y轴方向偏移量

Amplitude:幅度

Peak-Peak:数值为电压最大值 - 电压最小值，如果是正弦电压就是2倍幅度

RMS:电压有效值；如果是正弦电压就是Amplitude / 根号2

Cycles/Graph 占空比：就是STM32那个PWM信号也是可以输出的

不用谢
