proteus LM1117LD-3.3其实默认式可调的类型

最新推荐文章于 2024-08-09 23:07:13 发布
最新推荐文章于 2024-08-09 23:07:13 发布
阅读量417 收藏
点赞数 2
CC 4.0 BY-SA版权
文章标签： proteus
本文链接：https://blog.csdn.net/geniusChinaHN/article/details/140238931

这个和multisim的LM117几乎式完全一样：因为同样的电路参数输出了完全相同的结果：

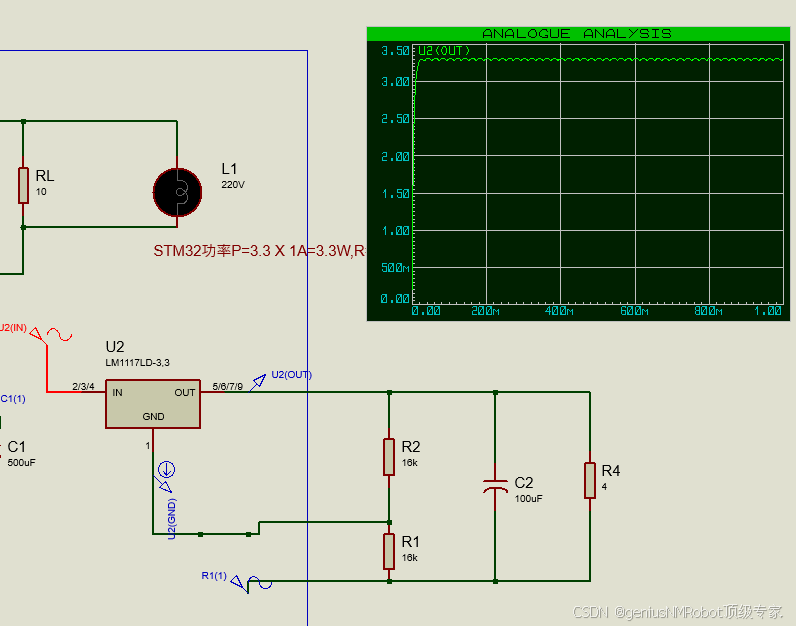

这就说明了Proteus内的LM1117虽然写着3.3V，但是需要自己设计电阻来组合出3.3V的效果
