了解阻抗：万用表测喇叭，测的是什么？

前言

我们开启一个新的系列——“交流理论”，主讲滤波器和振荡器，但前提先讲讲“阻抗”。

---

什么是阻抗？

当给一个电气系统施加“电压”时，系统会对“电流”产生一定程度的阻力。称之为“阻抗”（Impedance），以“欧姆”为单位（符号 Ω）。

那么，“电阻”（Resistance）的单位也是“欧姆”，它与“阻抗”是一回事吗？

我们来澄清一下：

• 当电路由直流信号驱动时，使用电阻。它具有单一固定值。
• 当电路由交流信号驱动时，使用阻抗。由于交流信号有不同频率，所以测得阻抗结果不一样。此外，我们后续会讲到，阻抗不仅具有幅度，还具有相位。

---

喇叭上写的是什么指标？

我们买的喇叭（扬声器）上，常见有“8欧姆”、”4欧姆”的标识：

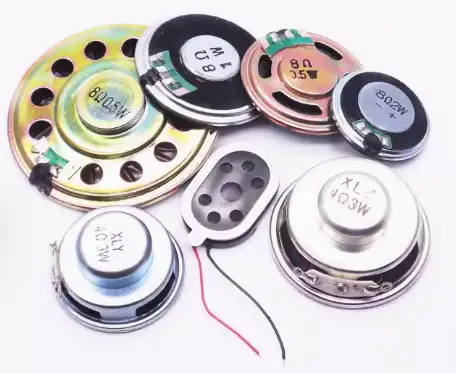

图1 喇叭常见有8欧姆、4欧姆的标识

众所周知，喇叭使用交流信号来驱动。因此这些标识的单位是“阻抗”。

那么问题来了：阻抗的值不应该随频率而变化吗？怎么成为了“8欧姆”、”4欧姆”等，这样的单一固定值？

实际上，喇叭上写的是“标称阻抗”（Nomin
