树莓派4B（Raspberry Pi 4B ）的功耗是什么水平？

继上次介绍了树莓派4的板载BOM成本、启动过程，本次介绍一下树莓派的功耗、频率管理与热控制（Thermal throttling）。

---

树莓派的功耗是多少？

首先要了解，树莓派的功耗取决于SoC运行的状态和与板载连接的外设，不同情况下功耗不同。

下图是树莓派官方文档里面提供的功耗情况，出处是这里：

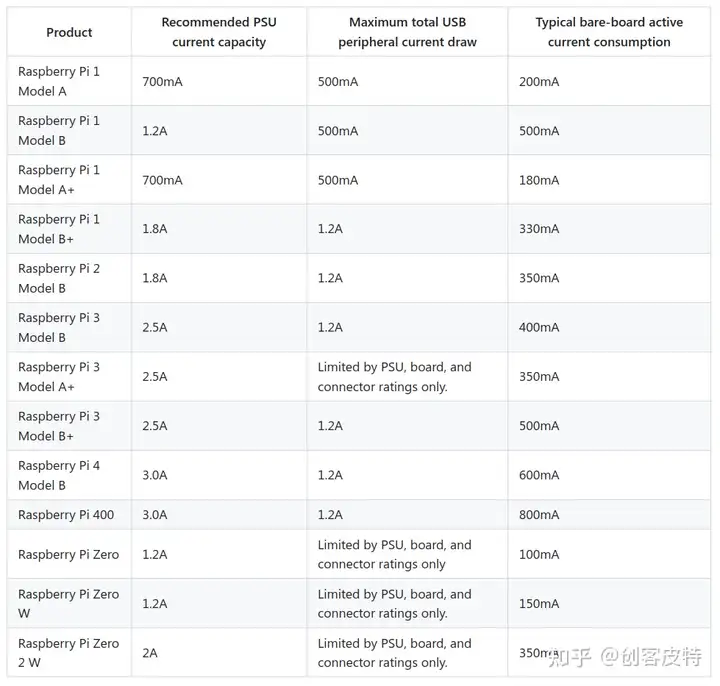

图1-树莓派各个型号的功耗情况

上图的列分别是：树莓派型号、推荐外部电源的供电能力、板载可提供给USB外设的最大电流、裸板（无外设连接）的功耗（电流消耗）。

功耗是用电流表示的，单位是A或者mA，这是因为板载芯片通常需要恒压，所以在电压不变，变化只有电流的情况下，可以用电流来表示功耗。

有些USB外设需要消耗很大的电流，如USB硬盘，树莓派可能提供不了足够的电流，这时候需要采用额外的USB集线器来给USB外设供电，树莓派与USB外设之间仅进行数据连接。

回到上图，对于树莓派4B的开发板来说，推荐的是能够输出5.1V 3.0A的外部电源适配器（PSU，Power supply unit ）。我拿了我的HW手机充电器看了下，具有下图几种输出规格：5V/2A、4.5V/5A，5V/4.5A。其中后两者（22.5W）应该是要有快充协议才能输出。对于非快充协议应该就是5V/2A，如果树莓派不跑大功耗应用或者连接外设，这种手机电源应该还是能应付一下。在此提一下树莓派SoC认为的低压报警阈值是4.63V+/-5%。
