深入浅出 Sigma-Delta ADC Datasheet 中的 Sinc 滤波器

前言

继上回说到 Sigma-Delta ADC 中“抽取与滤波”的原理，今天我们对照 Datasheet 看一下，加深对 Sinc Filter 的理解。

我选取的是 TI ADS124S08，在 TI ADC 分类位置如下。另外，网上也有很多它与 Arduino、Raspberry Pi 的开发案例。

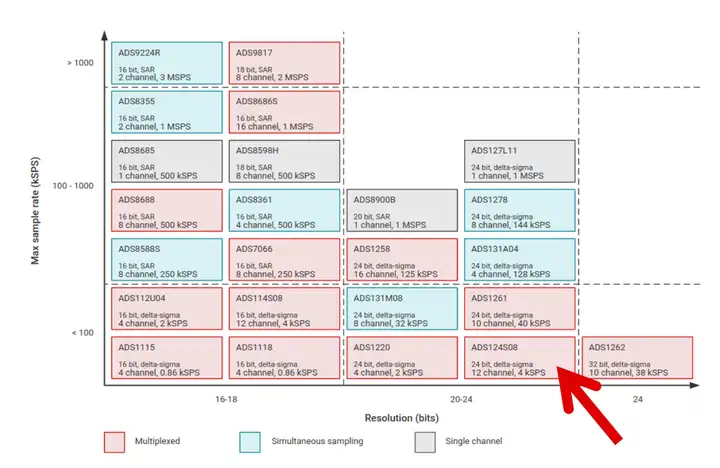

图1 TI ADC 分类，来源 [1]

按惯例声明一下：我的解释不一定是对的，还可能存在错误，有时我自己也不知道在说什么。所以仅供参考，欢迎讨论。

---

ADS124S08 简介

打开 Datasheet，首先看到 ADS124S08 是一颗 12-Channel、4-kSPS、24-Bit 的 Sigma-Delta ADC（TI 习惯反过来称为 Delta-Sigma ADC），内部有 “configurable digital filter” 和 “programmable gain amplifier”。因采样率不高，主要支持缓慢变化的传感器应用，如温度、压力、应力、流量等。

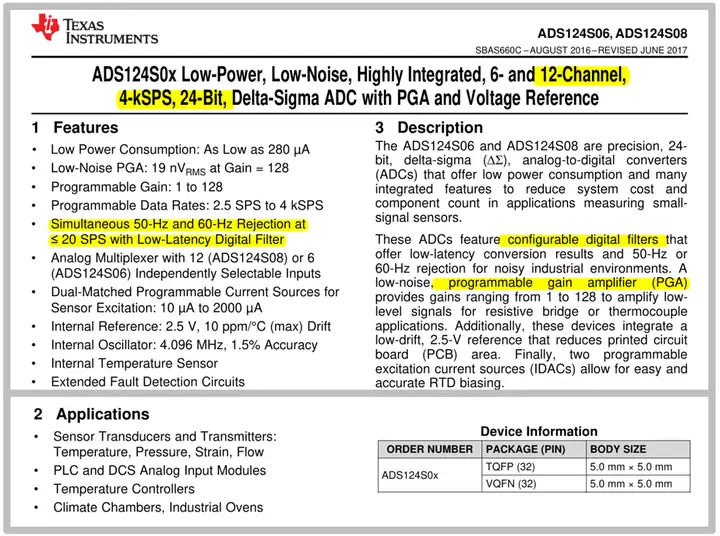

图2 ADS124S08 简介，来源 [2]

芯片的内部框图如下：

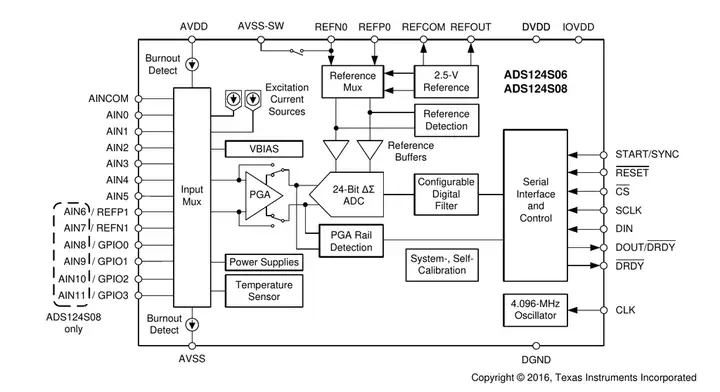

图3 ADS124S08 内部框图，来源 [2]

其中， “Configurable Digital Filter” 就是本期关注的重点。

另外，由 Datasheet 上下文可知，图中的 “24-Bit ΔΣ ADC” 指的就是 Sigma-Delta Modulator&
