tilemap算是接触了几次，但是无论是看视频还是看文章都一知半解，这次把编辑地图的开始步骤搞清楚。

首先要知道tilemap是做什么的。
这里提到的Tilemap其实不止是Tilemap：Tilemap本身是地图编辑器（虽然我更倾向于理解为“场景”，不过编辑地图才是核心）。之前学的印象是，最主要是解决格式（或者说像素大小）的问题：本身自己的图片素材，与游戏的地图，这二者需要一个标准统一起来，这样才方便创建编辑。

而素材导入后通常是不能直接使用的，所以才有了本篇文章。我大概分为两部分：unity部分，是图片导入前unity需要准备的工作：创建Tilemap等（类似于通常在Hierarchy中创建Empty以用来承载模型素材）；第二部分则是从图片导入及处理、再到在Scene中编辑地图的步骤。

（本文Inspector组件不包括Transform、Tag、Layer等基本组件属性）

1.Unity部分：

1.1Grid：

Grid不是直接创建的，而是在Hierarchy中创建Tilemap后自动生成的。在创建Tilemap后，会先生成一个Grid，展开有Tilemap。Grid是在Hierarchy面板中创建Tilemap自动生成的“父体”，而Tilemap则是Grid下的“子体”。Grid除了Transform等基本属性，本身还有Grid组件，其控制内容如图所示。如果用Procreate类比，那么Grid相当于画布，而Tilemap相当于图层。再次强调，cell size不等同于像素（关于cell size、像素和unit放在后面）。

这里插一点点对于像素的理解。

像素并不是一个长度单位，而是用来描述清晰度。例如同样大小的一块屏幕，像素点越多，图片越清晰；而相同个数的像素点，例如640X480，放在不同大小的屏幕上，清晰度也不一样。

关于这一点，找到一篇讲得非常详细的文章：

像素是什么，一个像素有多大，像素和分辨率的关系_TA-0-1的博客-CSDN博客_一个像素是多少毫米

再贴一篇关于pre unit的文章：Unity画布设置中Pixels Per Unit的概念

^

1.2 Tilemap：

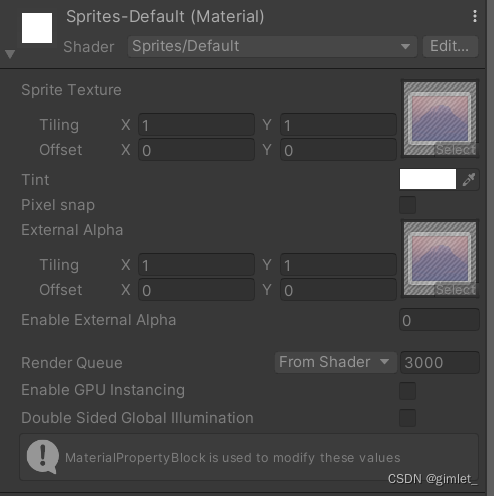

自动包括Tilemap、Tilemap Renderer组件，以及图个Sprites-Default的默认shader（不对外界光照产生交互）。

关于Sprites-Default这里贴一篇关系不大但是个人比较感兴趣的：Sprite Doodle Shader Effect 实现手绘涂鸦动效

1.2.1 Tilemap（瓦片地图）：

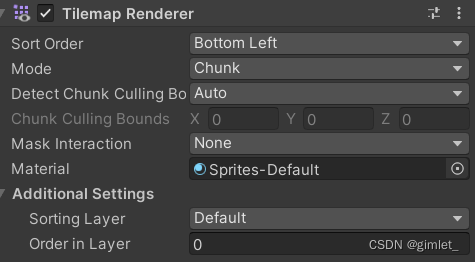

1.2.2 Tilemap Renderer（瓦片地图渲染器）：

2.图片导入/处理部分：

从导入文件说起（叹气）。这里以unity自带的SunnyLand为例。

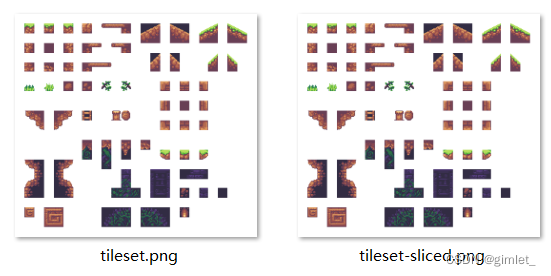

在SunnyLand的地图素材中有两个文件：tileset和tileset-sliced。区别在于后者已经切片而前者没有。那么很自然的第一个问题，什么是切片？这个要从对图片处理说起。

2.1 图片导入

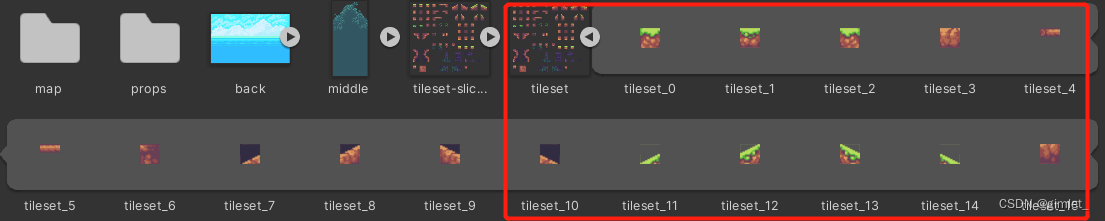

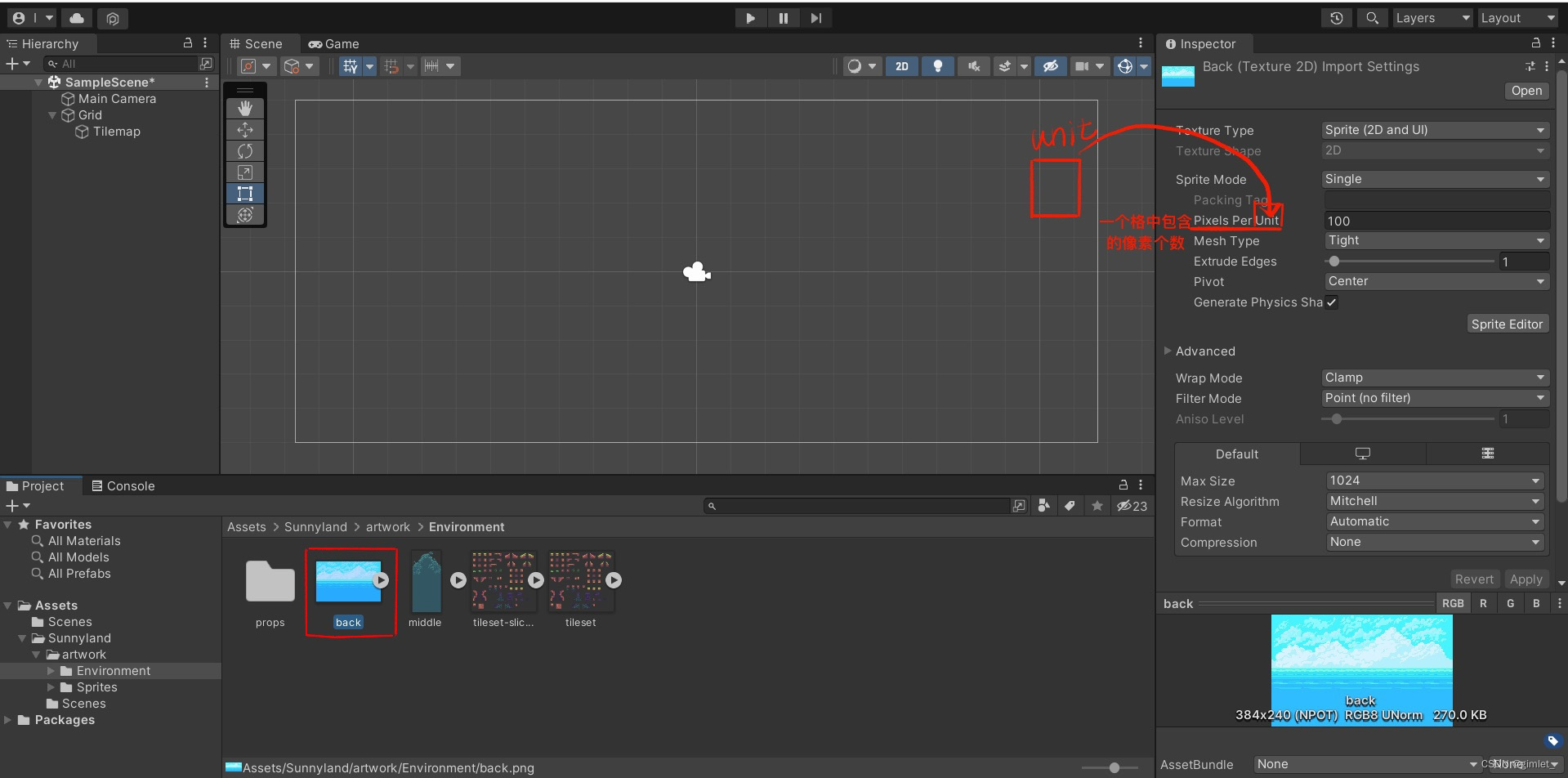

选中Assets/SunnyLand/artwork中的Environment文件夹，里面包含如图所示文件。选中back，在Inspector中查看。

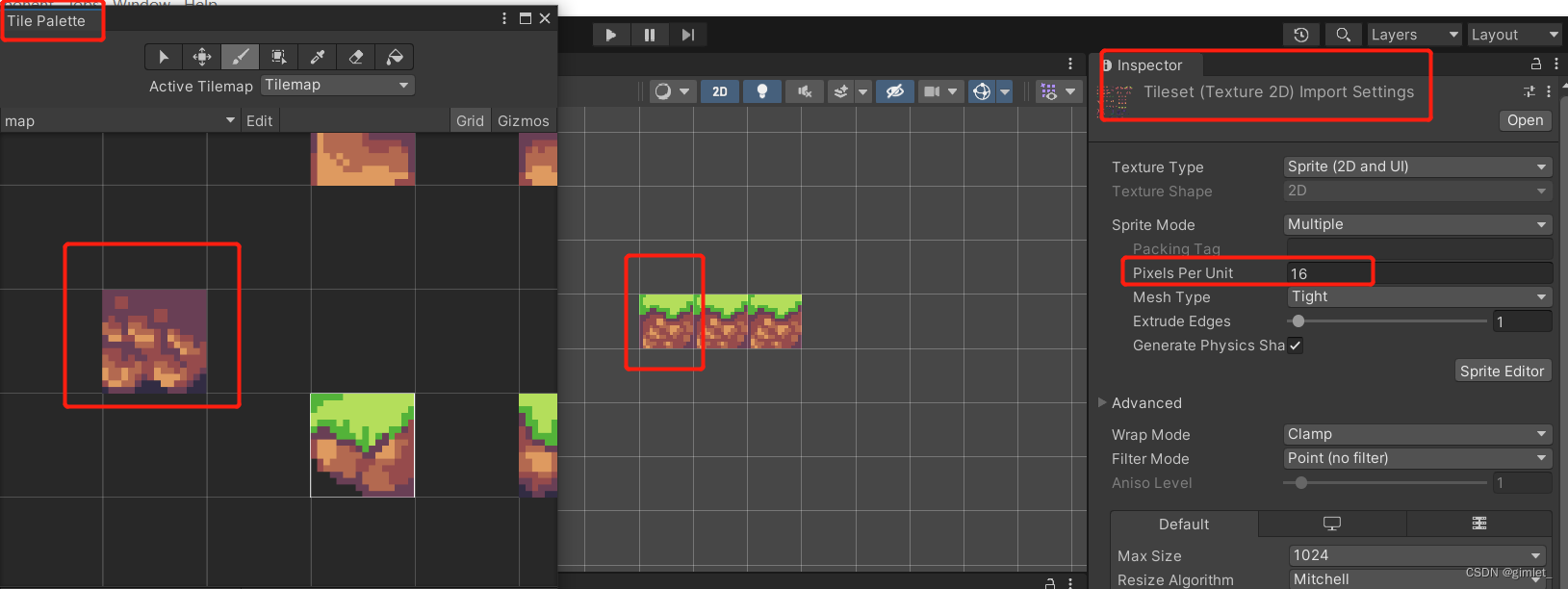

Pixel Per Unit通常需要调整。

Tile Palette

Tile Palette：管理、编辑、利用瓦片绘图的工具。
新建一个palette：create new palette
将素材（上文提到的两个tileset拖拽到tile palette窗口）

对于未切片的素材：
先在Environment中选中tileset，并在Inspector中将Sprite Mode中的Single改为Multiple并apply（不改稍后无法切片）；

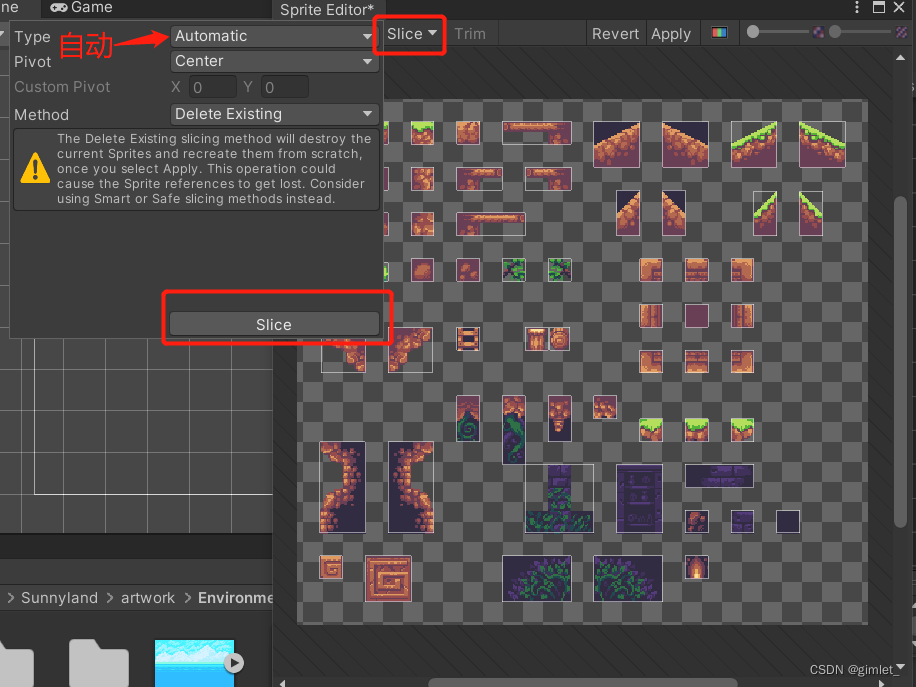

点击Inspector中的Sprite Editor，并在弹出窗口中进行切片：

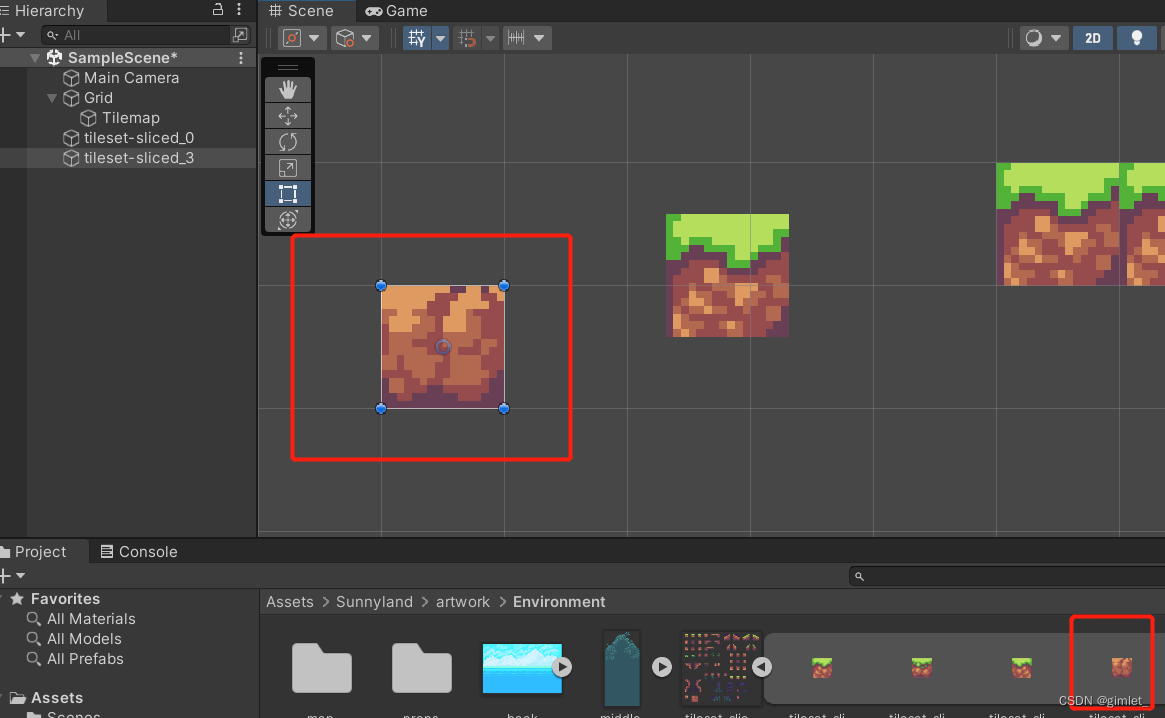

这里依然是一整块，而不是继续的一个个大小相同的正方形小块。尤其是对于矩形或不规则形状的图案。不利于编辑地图（例如想加长中间部分）。

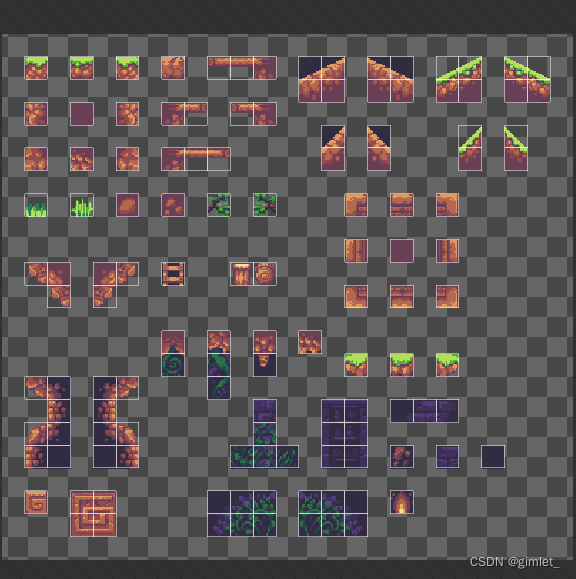

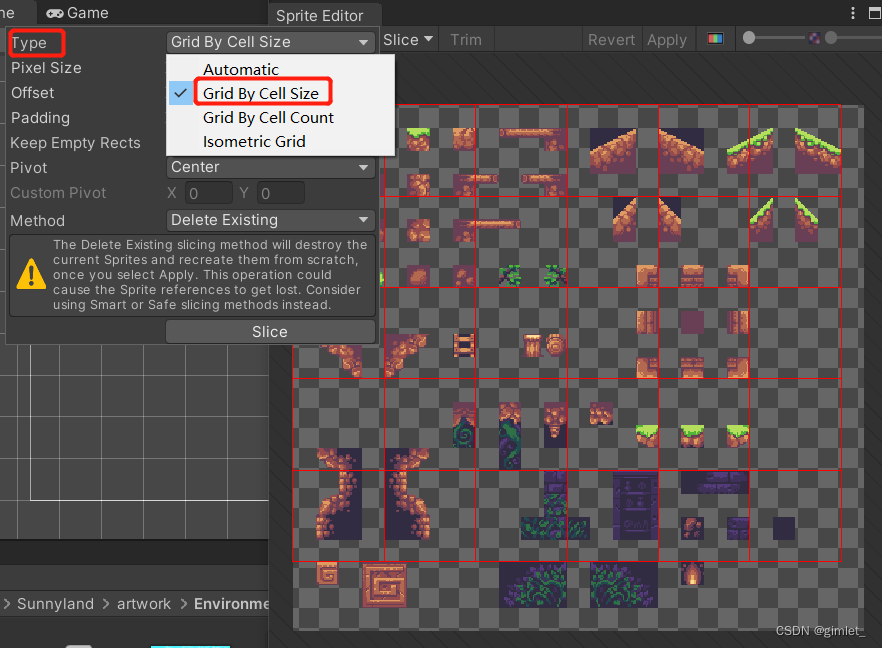

因此，要想得到无论图案形状，最终可编辑的单位相同，需要更改Type。将Automatic改为Grid By Cell Size，并调整Pixel Size大小为16*16，效果如图。
