AD线尺寸单位切换

最新推荐文章于 2024-11-11 00:03:10 发布

好奇毛毛

最新推荐文章于 2024-11-11 00:03:10 发布

阅读量4k

点赞数 6

文章标签：学习

本文链接：https://blog.csdn.net/weixin_52553344/article/details/142457690

版权

1.mm和min单位切换

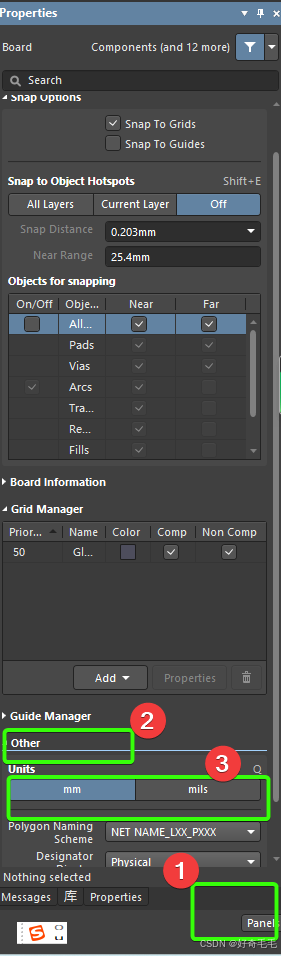

①点击AD右下角panels。

②将界面下滑找到other且点击。

③切换mm和min即可。

（快捷键：Ctrl键+Q）
