AD原理图中栅格无法切换mil或者mm单位

最新推荐文章于 2025-02-09 14:30:26 发布
最新推荐文章于 2025-02-09 14:30:26 发布
阅读量2.3k 收藏 1
点赞数 3
文章标签： 嵌入式硬件 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/joujoo/article/details/139479825
版权

是否按Q怎么都不能将原理图栅格切换到mil或者mm

其实只需要进原理图设计属性修改，这里以AltirmDesigner17为例

修改步骤

  • 第一步
    菜单栏中Design点击下拉框中选Decument Options…在这里插入图片描述

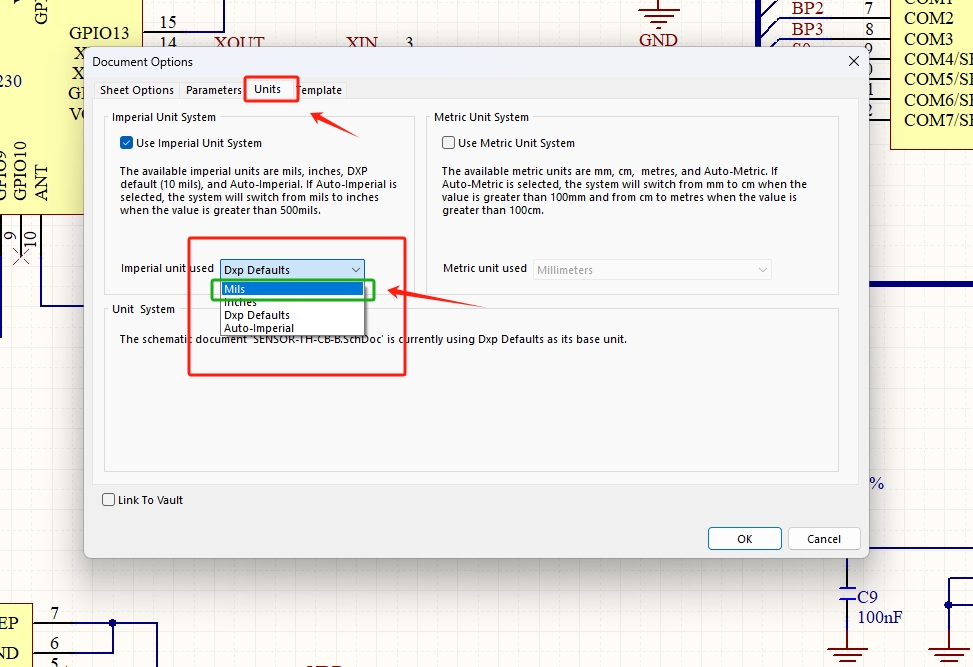

  • 第二步
    弹出的窗口点击Units,在Imperial unit used中选择 Mils就行
    在这里插入图片描述

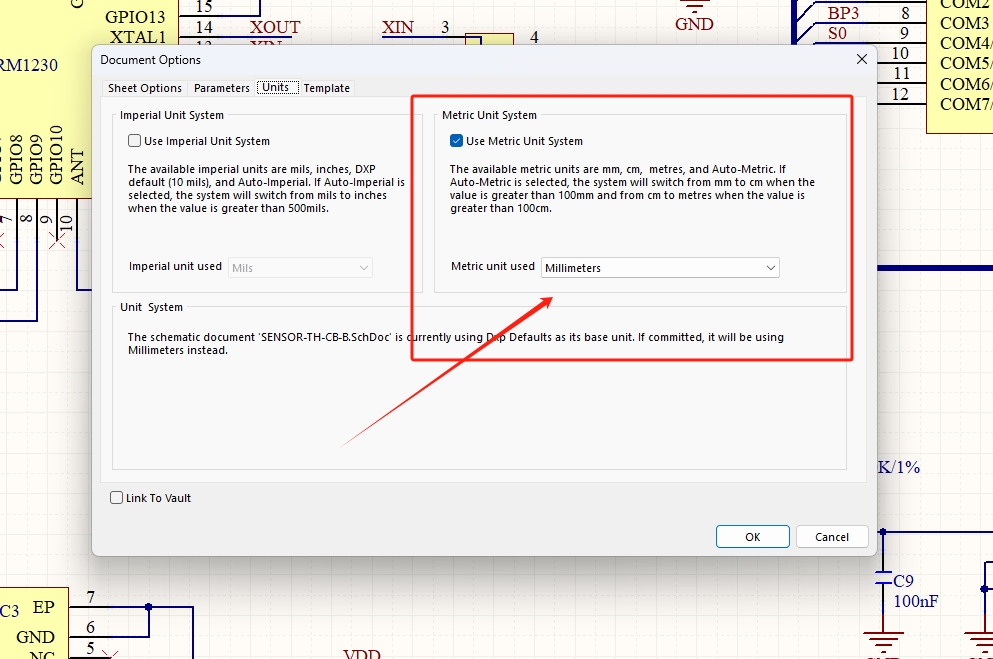

  • 最后
    按照图示选择对应设置
    在这里插入图片描述
