本专栏是笔者主编教材（图0所示）的电子版，依托简易的元器件和仪表安排了30多个实验，主要面向经费不太充足的中高职院校。每个实验都安排了必不可少的【预习知识】，精心设计的【实验步骤】，全面丰富的【思考习题】。因此，对于开展电子技术教学犯愁的师生，本专栏应该能够帮到你们。

图0 本专栏对应的教材封面

实验10 混联电路

【实验目的】

学会利用等效电路的概念简化串并联（混联）电路分析。
学会计算电阻混联电路中的电流和电压，并通过实际测量值验证计算结果。

【预习知识】

大多数电路不只是单一的串联或并联，它们可能包含元件的各种组合。许多电路可以通过应用串并联电路的思想来分析。记住，在串联电路中，相同的电流流过所有的元件，串联电阻的总电阻是各个电阻之和。相反，在并联电路中，所有支路上的电压是相同的，总电阻由倒数公式给出。

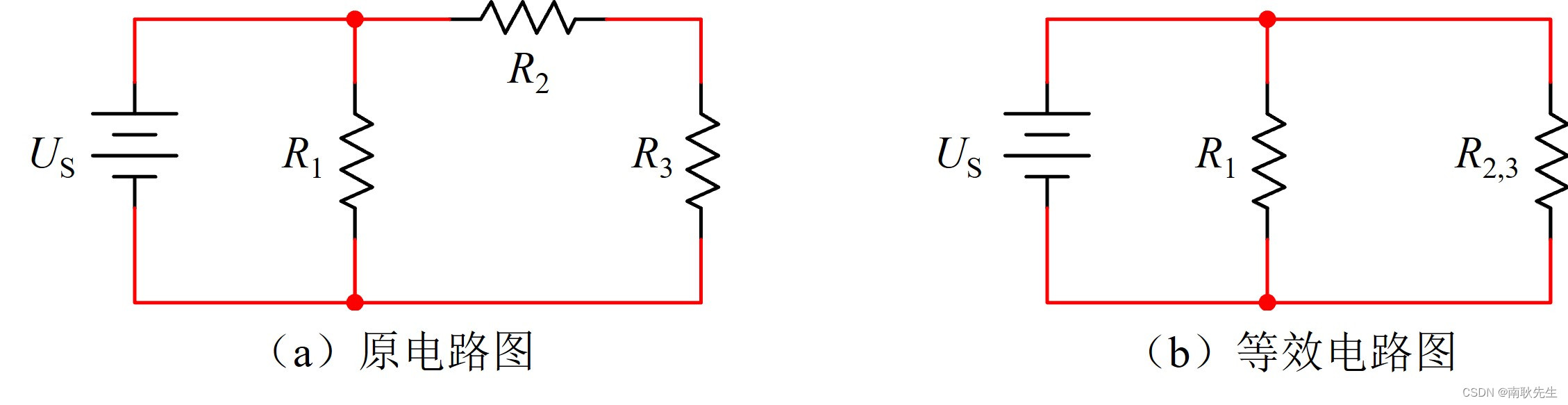

在本实验中，电路元件被连接在包含串联和并联的复合电路中，解决这些电路的关键是从元件的混联组合得到其等效电路。比如，在图1（a）中，我们可以看出 $R_{2}$ 和 $R_{3}$ 必然会流过相同的电流，可推断这两个电阻是串联的，因此可用一个两者之和的等效电阻替代，如图1（b）所示。这样，电路就被简化成两电阻并联。求出这个等效电路中的电流，可应用于原电路进行求解。

图1 一个混联电路的等效电路

两个问题的答案可以帮助你识别串联或并联：（1）相同的电流是否流经两个元件？如果答案是肯定的，则元件是串联的。（2）元件的两端是否直接连接到另一个元件的两端？如果是，则元件是并联的。串联或并联的元件可以用等效元件代替，这个过程一直持续到电路简化为一个纯串联或纯并联电路。在解出等效电路后，将过程反过来，以便将解应用于原电路。本实验将研究这一重要思想。

【实验元件与仪器】

2.2kΩ、4.7kΩ、6.8kΩ、10kΩ碳膜电阻各1支
万用表1个
直流稳压电源1个

【操作内容及步骤】

1. 按上述规格准备好所需的4支电阻，用万用表实测一下各阻值，记录在表1中。

2. 仔细观察图2，回答下面两组问题：

（1）对每个电阻来说，是否有其他电阻与之流过相同的电流，请用“是”或“否”回答：

$R_{1}$ ________ $R_{2}$ ________ $R_{3}$ ________ $R_{4}$ ________

（2）对每个电阻的两端，是否有其他电阻连在同样的两端，请用“是”或“否”回答：

$R_{1}$ ________ $R_{2}$ ________ $R_{3}$ ________ $R_{4}$ ________

图2 本实验电路原理图

3. 以上问题的答案应该表明了哪些电阻是串联的，哪些电阻是并联的。你可以用等效电阻替换串联或并联的电阻，计算电路中的电流和电压。首先，用一个等效电阻 $R_{2,3}$ 来替代 $R_{2}$ 和 $R_{3}$ ，在图3中画出这个等效电路，标出包括 $R_{2,3}$ 在内的所有阻值。

图3 绘制图2等效电路图

4. 图3的等效电路应该是一个简单的串联电路，计算一下总的等效电阻 $R_{T}$ ，记录在表2对应栏中。再将这4个电阻插在面包板上，如图4所示，用万用表实测一下 $R_{T}$ ，从而验证你的计算结果，记在表2第4列对应栏中。

图4 图2的电阻连接

5. 既然是串联，我们利用电阻分压公式分别计算 $R_{1}$ 、 $R_{2,3}$ 、 $R_{4}$ 两端的电压，将计算结果 $U_{1}$ 、 $U_{2,3}$ 、 $U_{4}$ 记录在表2第2列对应的栏中。

6. 将电源电压和总电阻带入欧姆定律公式，计算出总电流 $I_{T}$ ，记录在表2对应栏中。

7. 在等效的串联电路中，总电流流过 $R_{1}$ 、 $R_{2,3}$ 和 $R_{4}$ ，因此可以根据欧姆定律计算出每个电阻上的压降，将计算结果 $U_{1}$ 、 $U_{2,3}$ 、 $U_{4}$ 记录在表2第3列对应的栏中。

8. 利用 $U_{2,3}$ 和欧姆定律可以计算出原电路中 $R_{2}$ 和 $R_{3}$ 两条支路的电流，将计算结果 $I_{2}$ 和 $I_{3}$ 记录在表2第3列对应的栏中。作为验证，看看 $I_{2}+I_{3}=I_{T}$ 是否成立？

9. 接通+12V电源，如图5所示，测量 $U_{1}$ 、 $U_{2,3}$ 、 $U_{4}$ 并记录在表2第4列。

图5 原电路通电测量电压

10. 现在我们变换一下原电路的连接方式，如图6所示，此时可以将串联电阻进行等效变换，请在图7中画出这个等效电路，并在图中和表3中标出等效电阻的阻值。

图6 变换连接形式后的电路

图7 绘制图6的等效电路图

11. 计算这个等效电路的总电阻 $R_{T}$ ，并算出总电流 $I_{T}$ ，将计算结果记录在表3对应栏中。

12. 完成表3中其他电流和电压的计算，最后按照图8所示连线，测量每个电阻上的压降，从而验证你的计算结果。

图8 图6电路参考连线

【实验思考与讨论】

1. 电阻分压的公式能否用在图6的电路中？请解释原因。

2. 图6中，如果发现总电流 $I_{T}$ 与 $R_{3}$ 、 $R_{4}$ 所在支路的电流 $I_{3,4}$ 相等，请回答以下问题：

① 电路哪里可能出了问题？

② 如何使用万用表找出具体问题的所在？

3. 图9中，三个电阻相等，如果电压表的读数是+8.0V，求电源电压 $U_{S}$ 。

图9 第3题图

【实验拓展与延伸】

继续使用这四个电阻，可以组合出图10所示的混联电路。画出它的等效电路，计算每个电阻的电压和电流。最后在面包板上把它连出来，实测一下，看与你的计算值是否相符？

图10 再次变换连接形式后的电路

（本文完）
