【开源】基于T5L_COF智能屏的辐射检测仪方案

      近期，生活环境和水体的辐射强度检测成为大家广泛关注的话题，迪文针对该需求特研发设计了基于T5L_COF智能屏的辐射检测仪方案，并开源给广大用户参考设计。

   一、功能演示视频

核辐射检测仪功能演示

二、检测原理

      盖革计数器是一种专门探测电离辐射（α粒子、β粒子、γ射线和χ射线）强度的记数仪器。由充气的管或小室作探头，当向探头施加的电压达到一定范围时，射线即在管内电离产生一对离子，这时放大产生一个相同大小的电脉冲即可被相连的电子装置所记录，从而测量得到单位时间内的射线数。本方案即选用盖革计数器来检测目标对象的辐射强度。

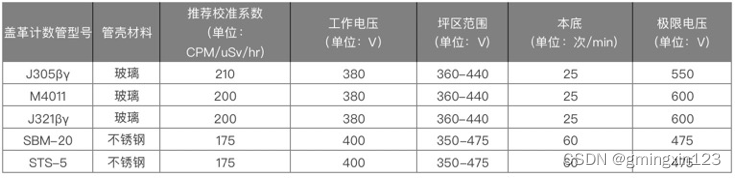

      上图为不同型号对应的性能参数，本开源方案选用的是J305。由图可知其工作电压在360~440V，电源选用常见3.6V锂电池供电，所以需要设计升压电路。

三、计算原理

      盖革计数器正常工作后，当有辐射通过盖革计数器时会产生对应的电脉冲，通过T5L芯片的外部中断可以对脉冲进行检测，从而获取脉冲数，再通过计算公式转换成所需的计量单位即可。

      假设采样周期为1分钟，则测量的灵敏度为210 CPM/uSv/hr，测量得到的脉冲数为M，常用衡量辐射强度的单位是uSv/hr，所以我们需要显示的数值K= M/210 uSv/hr。

四、高压电路

      通过3.6V锂电池升压到5V对COF屏进行供电，然后COF屏PWM输出10KHz占空比50%的方波，驱动电感DC/DC升压和背压电路得到400V直流给盖革管进行偏置供电。

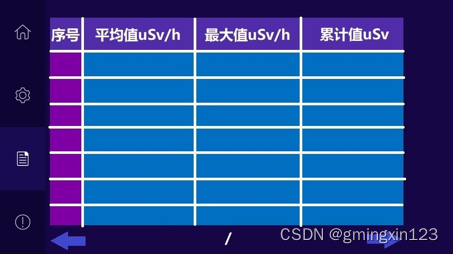

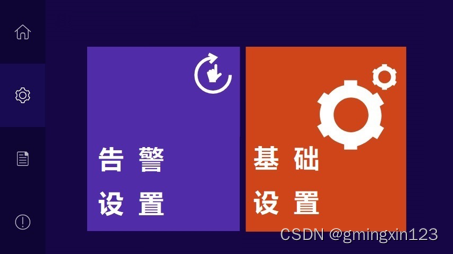

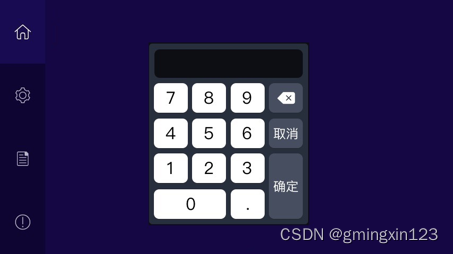

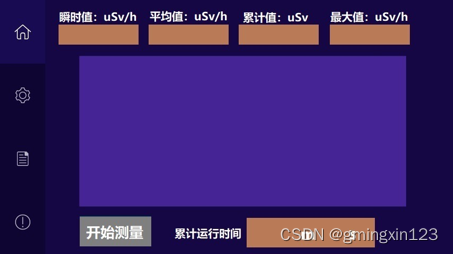

五、UI设计

      完整开源方案敬请前往迪文开发者论坛下载。
