如果需要使用WinCC冗余系统时，请仔细阅读下面的文档，它将解决以下几个问题：

（1）WinCC冗余有什么样的功能？

（2）需要购买什么样的授权？

（3）应该安装在什么样的系统上？

（4）如何为用户配置操作系统的权限？

（5）如何创建WinCC的冗余服务器项目？

（6）如何创建WinCC的客户机项目？

（7）如何诊断冗余错误和识别冗余工作状态？

除此之外，对于需要引申的内容，该文档还提供了相关内容的链接地址和帮助路径，方便用户更加系统地学习WinCC冗余内容。

冗余系统简介

WinCC冗余系统是两台互联的WinCC服务器并行工作，并基于事件进行同步，提高了系统的可靠性。WinCC冗余系统具有下列功能：

（1）故障自动识别，故障恢复后自动同步变量记录、报警消息、用户归档。

（2）在线同步变量记录、报警消息、用户归档。

（3）服务器故障时，客户端自动切换到可用的服务器。

（4）自动识别伙伴服务器的状态，并实时显现主备服务器的工作状态。

（5）自动生成系统故障消息，及时发现服务器软件故障。

如果项目中有上述需求，WinCC冗余系统可以方便项目的实施。

搭建冗余项目的必要条件

1 软件和授权

授权名称	个数	安装位置	备注
WinCC RT/RC	2	1个/服务器	至少一个RC
WinCC/Redundancy	1对	1个/服务器	一个订货号包含两个冗余授权
WinCC/Server	2	1个/服务器	多用户项目
WinCC RT 128	与客户端的数目相等	1个/服务器	需要客户端

2 安装系统环境

对于 WinCC V7.4 建议使用Windows Server 2008 R2或更高版本的系统

其它版本 WinCC 对操作系统的兼容性，可以参考：

软件兼容性

组态WinCC冗余系统

1 创建Windows用户

）创建一个新用户或者使用默认的Administrator。

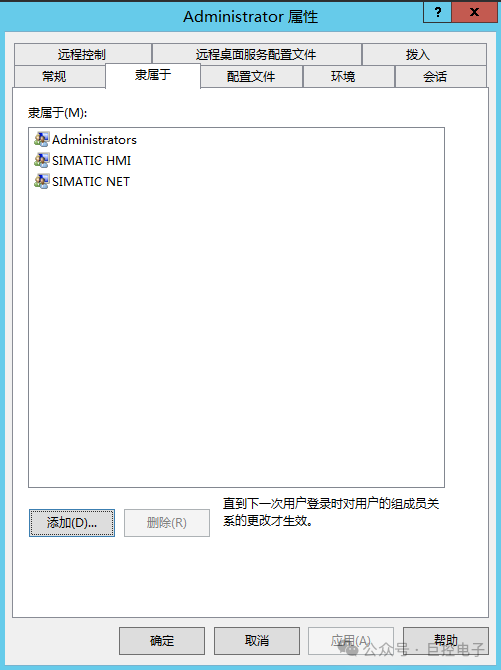

（3）对于新建用户，在隶属于中，为用户分配Administrator，SIMATIC HMI二个用户组。对于默认Administrator用户，检查是否属于上述二个组，如图2所示。

2 创建一个WinCC项目

创建一个WinCC单用户或者多用户项目，组态相应的WinCC功能。

3 冗余功能设置

（1）激活冗余选项

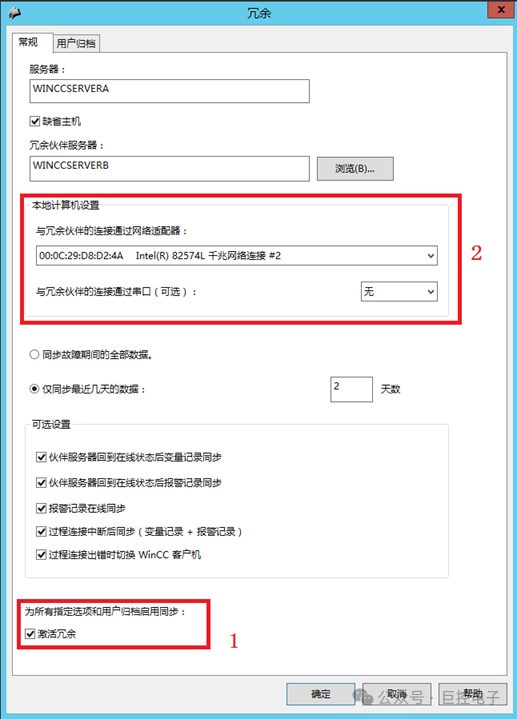

打开冗余配置选项，选中“激活冗余”复选框，如图3标识1所示。

（2）根据现场要求设置冗余选项

各个选项的详细解释请参考 WinCC手册：

WinCC信息系统->组态->冗余系统->组态冗余系统->如何组态冗余服务器。

（3）选择WinCC服务器之间的冗余识别连接方式

请使用串口，或者双网卡，提高冗余状态的稳定性。

（4）服务器伙伴之间时间同步

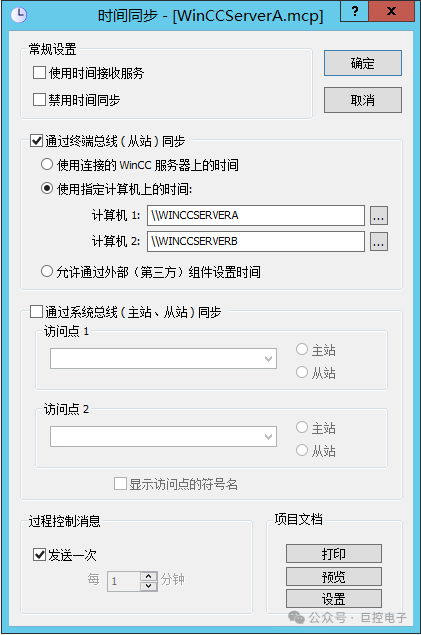

通过使用时间同步基本控件，实现服务器之间的时间同步，如图4所示。

（5）生成服务器数据包

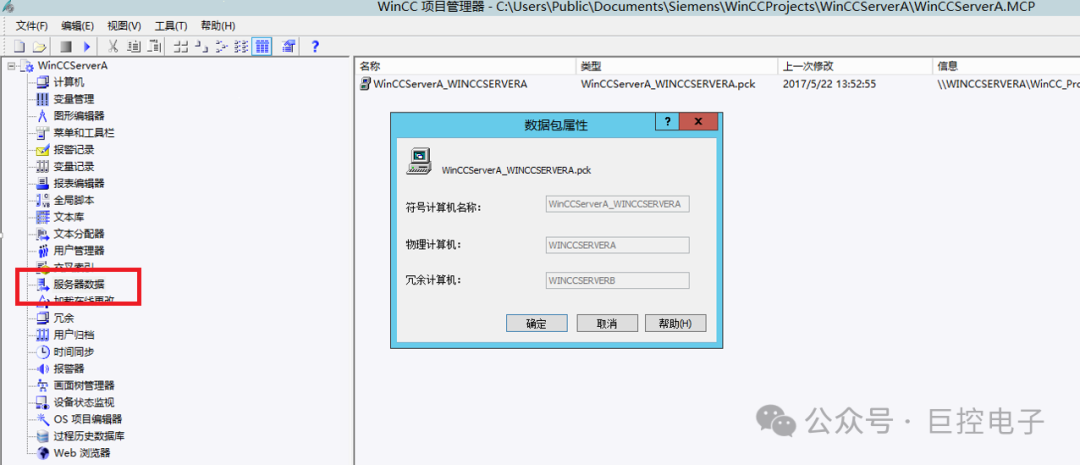

右键点击服务器数据，在弹出菜单中选择创建数据包，单击确认生成服务器数据包，如图5所示。

4 复制项目到冗余服务器

只需将组态好的WinCC项目，复制到另外一台服务器上。步骤如下：

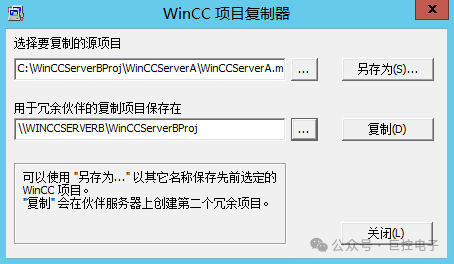

（1）打开WinCC项目复制器

Windows开始->所有程序->SIMATIC ->WinCC ->Tools里面的Project Duplicator。

（2）选择要复制的项目

点击浏览按钮，选择所要复制的WinCC项目的.mcp文件

（3）指定要复制项目的网络路径

首先，在伙伴服务器上创建一个共享文件夹，用于保存WinCC项目。

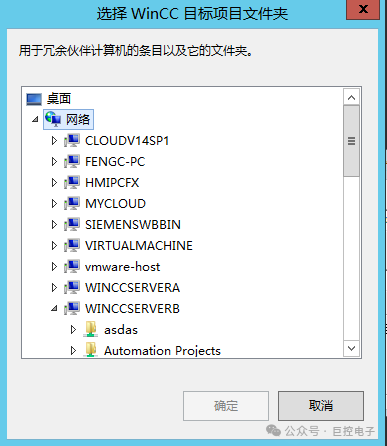

其次，在项目复制器上点击浏览按钮，通过网络邻居找到伙伴服务器上创建的共享文件夹。

（4）点击Duplicator，复制项目。

项目复制完成后，会有提示复制完成对话框，单击关闭。

使用项目复制器复制WinCC项目，相应的计算机名称、冗余的主从设置会自动更改。

注意：

检查一下WinCC通讯通道中的逻辑设备名称与Set PG/PC指定的名称是否一致。如果不一致，需要手动修改逻辑设备名称。方法为：右键点击相应的通讯驱动->系统参数->单元->逻辑设备名称。

5 客户机的设置

确保客户端的Windows用户拥有Administrator，SIMATIC HMI二个用户组。同时，如果WinCC服务器上不存在此客户端的Windows用户，必须在WinCC服务器上按照“3.1 创建Windows用户”创建此Windows用户。

与没有本地项目的客户端相比，有本地项目的客户端具有以下特点：

（1）可以装载多个服务器数据包，查看多个服务器的数据

（2）每个客户端可以定义不同的个性化画面

关于客户端类型的更多介绍请参考WinCC信息系统->组态->多用户系统->客户机组态。

5．1 客户端没有本地项目

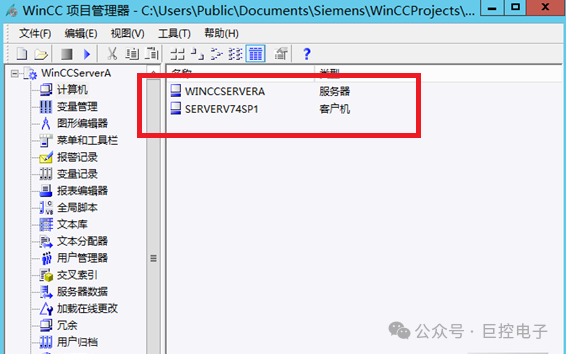

（1）在服务器项目的计算机列表中添加客户机的计算机名称，否则客户机无法访问服务器的项目。

（2）打开WinCC项目管理器，如图9所示。

（3）打开服务器的项目

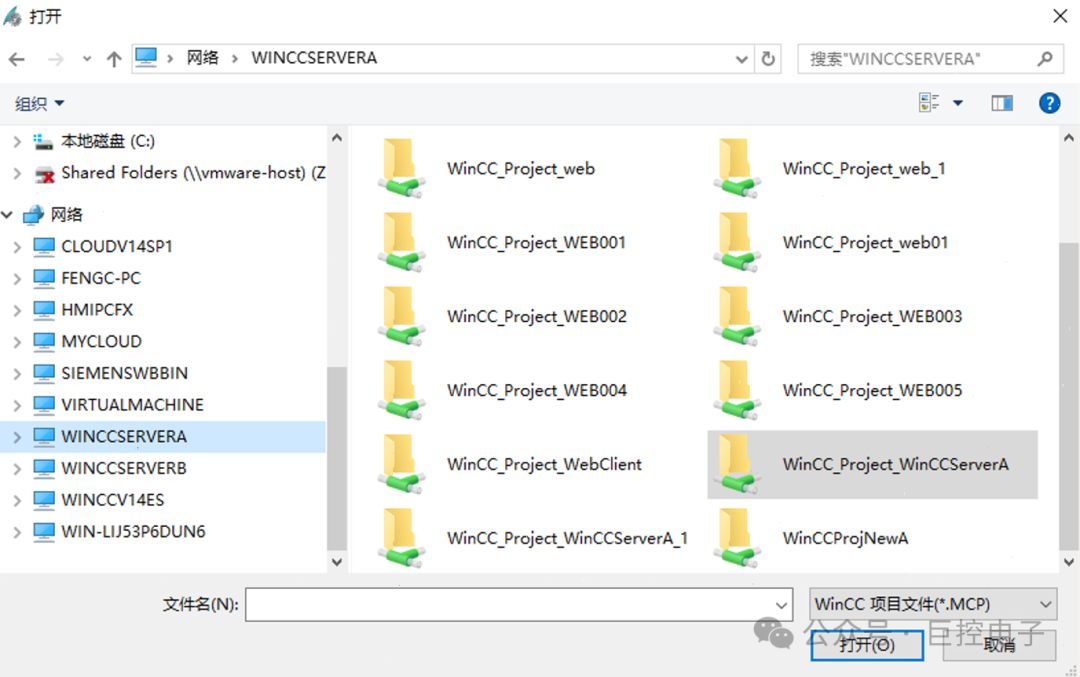

点击WinCC项目管理器中的文件->打开，在弹出对话框中选择服务器上的MCP文件，点击OK确认，如图10所示。

（3）激活WinCC项目

在弹出登陆对话框中，输入在服务器上用户管理中组态的用户名和密码，如图11所示。

5．2 客户端有本地项目

（1）创建客户端项目

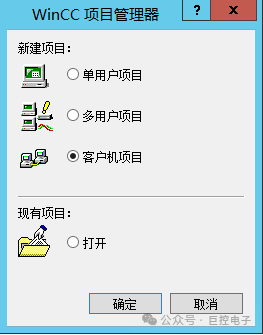

点击文件->新建，弹出如图12的对话框：

（2）加载服务器数据包

右键点击服务器数据包，在弹出菜单中选择装载，在下面窗口中选择在服务器上生成的pck文件。

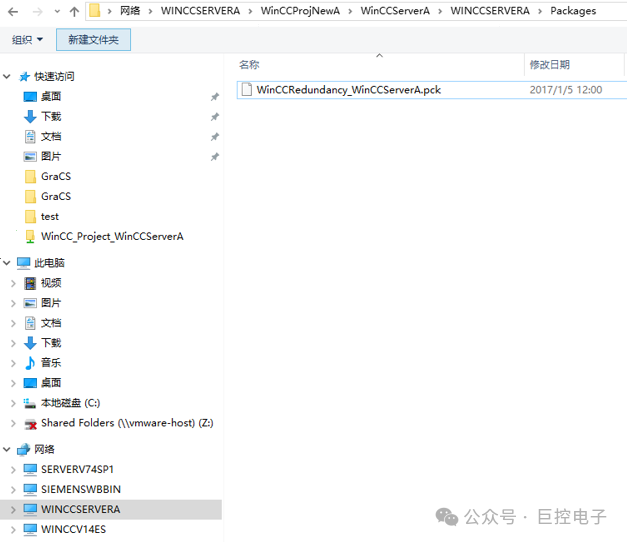

路径为：网上邻居->服务器计算机名->WinCC服务器项目->服务器计算机名->Packages ->*.pck文件

（3）组态客户机项目

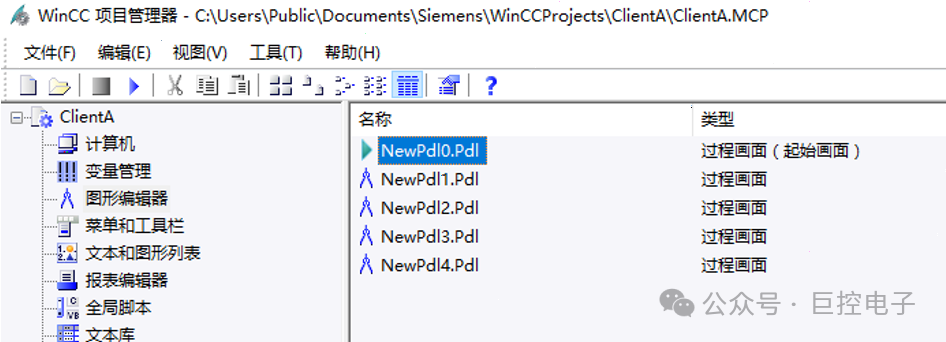

可以为客户机组态自己的项目画面，在画面编辑器中新建相应的画面，如图14所示。

（4）为客户机指定首选服务器

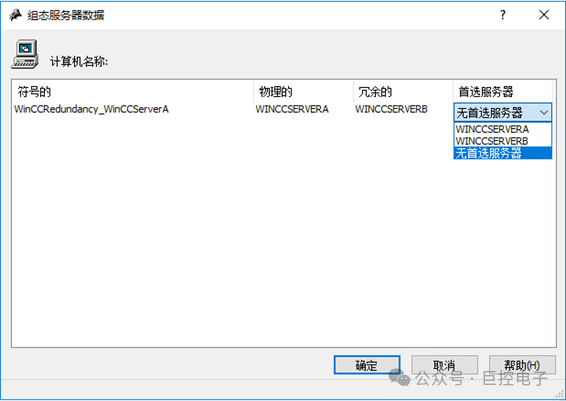

右键点击“服务器数据”选择“组态”，在弹出菜单中设置“首选服务器”，如图15。

6 初次启动冗余项目

（1）首先，激活主服务器项目。

（2）激活备用服务器项目。

注意：一定要等到主服务器完全启动后，才能激活备用服务器。

（3）激活相应的客户机。

7 冗余的简单诊断

当冗余系统故障时，可以首先确认故障是否与冗余有关。如果无关，按照普通的诊断方式解决问题。

（1）确定服务器故障是否与冗余有关

检查变量@RM_MASTER的状态，该变量属性系统的内部变量，在冗余变量组下。并手动切换@RM_MASTER的值（0和1），观察伙伴服务器中该值的变化。如果能够成功切换，则故障与冗余功能无关。

（2）服务器故障与冗余有关

当@RM_MASTER不能正常切换，检查@RedundantServerState的值。如果该值为3，请重新启动计算机。如果重新启动仍然不能解决问题，请用项目复制器，重新复制项目。

注意：如果冗余选项中启动了“过程连接错误后同步”，则先检查过程连接是否正常。

（3）通过系统消息查看冗余工作状态
