开始之前必须完成以下步骤：

1. 从WonderWare光盘中安装DAS ABCIP；
2. 配置一台CONTROLLogix PLC并接入以太网中；
3. 确认PLC与上位机之间的通讯连接正常。（在命令提示符下，键入PING（空格）IP Address，可收到四个成功的回应。）
第一步：配置ControlLogix底板的连
1. 运行SMC（System Management Console）（Start/Programs/Wonderware/）,即可在SMC中看到DAServer Manager 窗口，如下图所示：

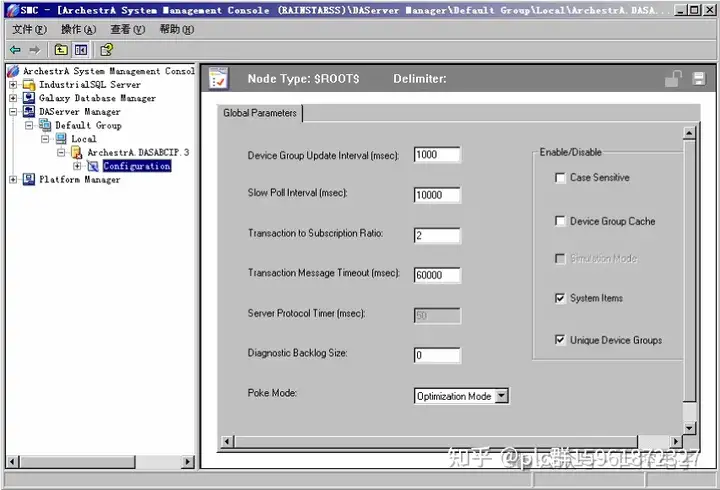

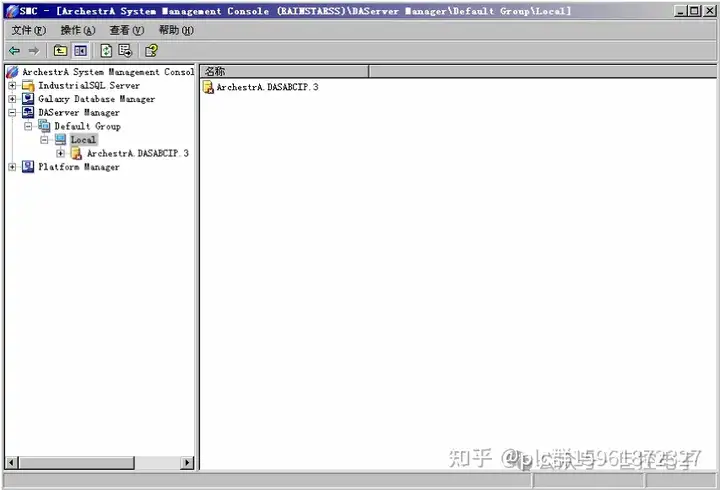

2. 选中并展开 DASever Manager / Default Group / Local，然后再展开 ArchestrA.DASABCIP.3（最新版应为ArchestrA.DASABCIP.4，以下类同）。选中 Configuration。
参数输入窗口如下图所示：

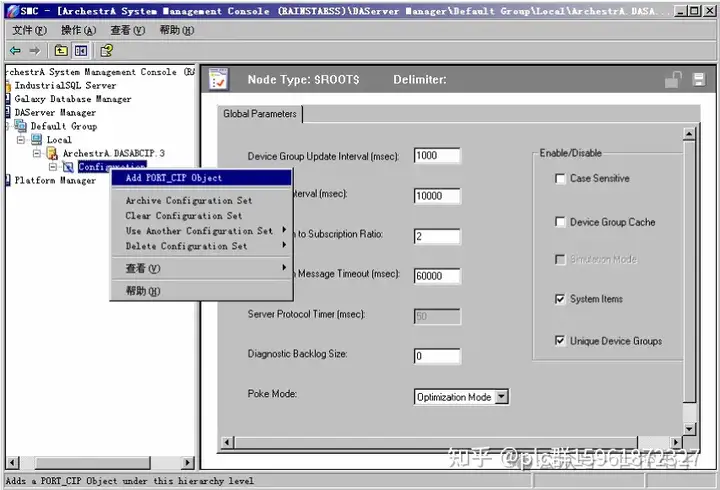

3. 右击Configuration，选择Add PORT_CIP Object:

4. 使用缺省的设置。

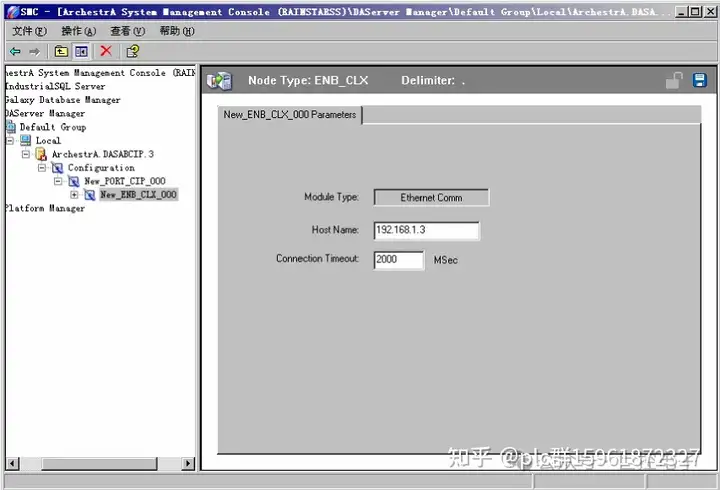

5. 右击New PORT_CIP_000，选取Add ENB_CLX_Object，建立一个新的连接。本例中的连接使用 ControlLogix backplane 的以太网模块 (1756-ENBT)。

注：为了与ControlLogix 的处理器建立连接，必须给1756-ENBT 模块设置一个 IP 地址。如上图所示，在 Host Name 后的区域中输入该地址。

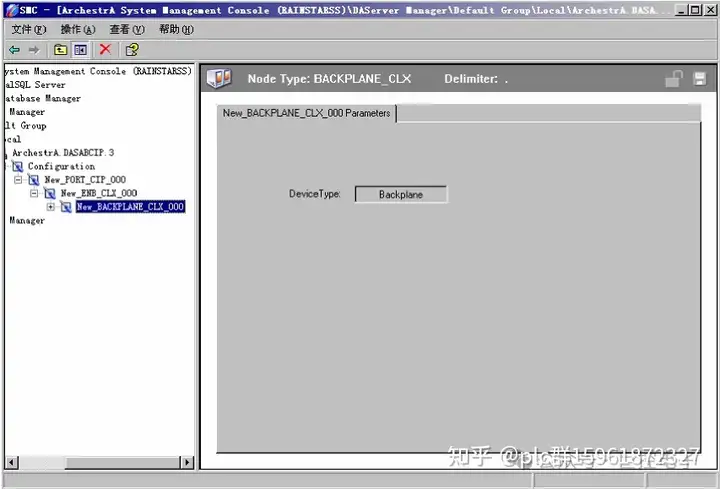

6. 右击New_ENB_CLX_000，选取Add BACKPLANE_CLX_Object。

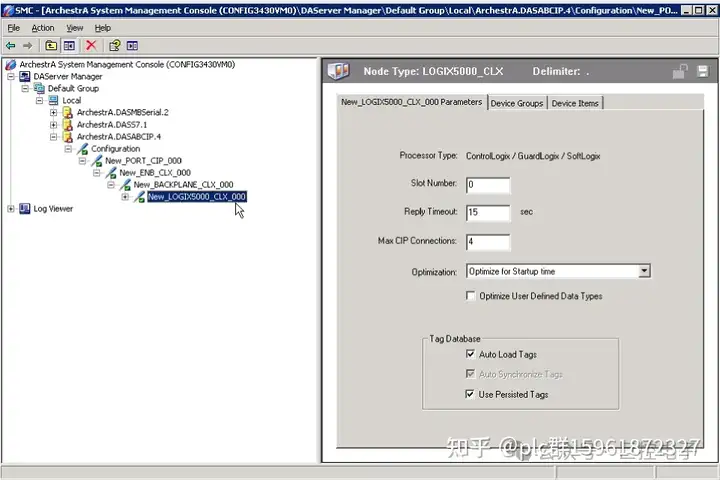

7. 右击New_ BACKPLANE_CLX_000，选取Add LOGIX5000_CLX_Object。

注：与 ControlLogix Backplane 通讯的基本配置至此就完成了。
8. 选取 Device Groups 标签

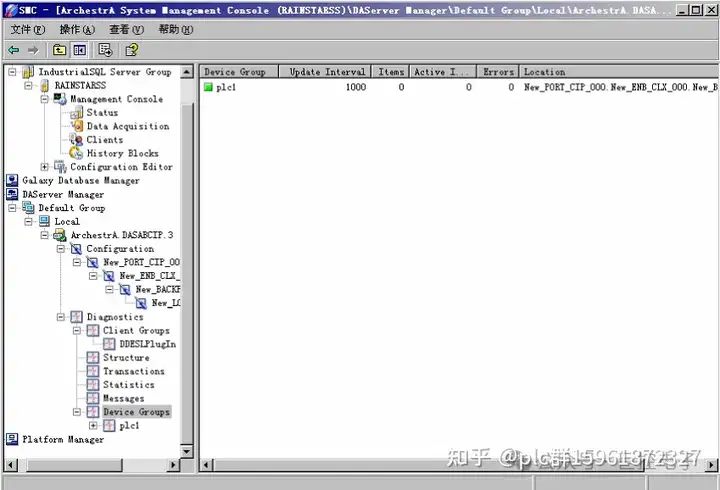

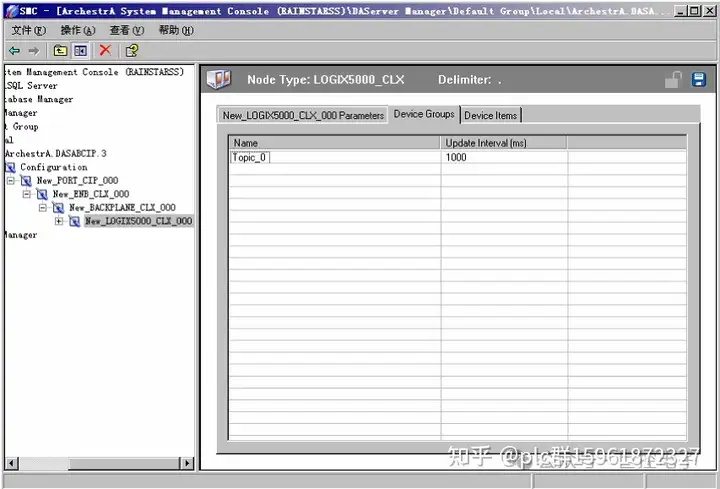

9. 在出现的空白表单区域中可以添加我们需要的主题（Topics）。在任意的空白位置点击右键，选取 add ，即可建立一个新主题。成功建立后，主题名即会出现在画面右边的窗口中。

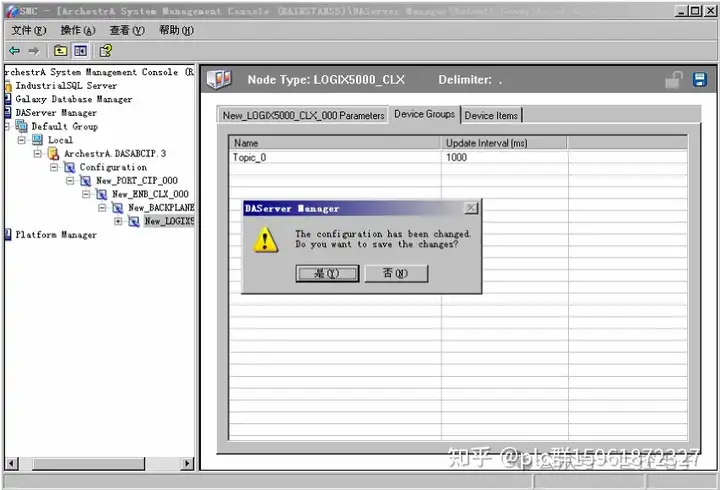

10. 选中 ArchastrA.DASABCIP.3（或4） ，系统弹出一个对话框，提示保存配置

11. 选择“是”，保存配置。

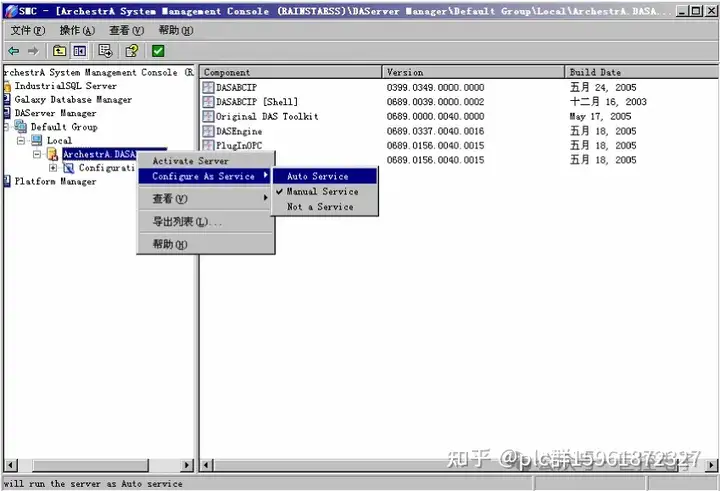

12. 右击 ArchastrA.DASABCIP.3 ，依次选取Configure As Service/Auto Service。
在弹出的确认窗口中选择“是”

13. 现在 ArchastrA.DASABCIP.3 服务器图标的右下角有一个红色的“x”符号

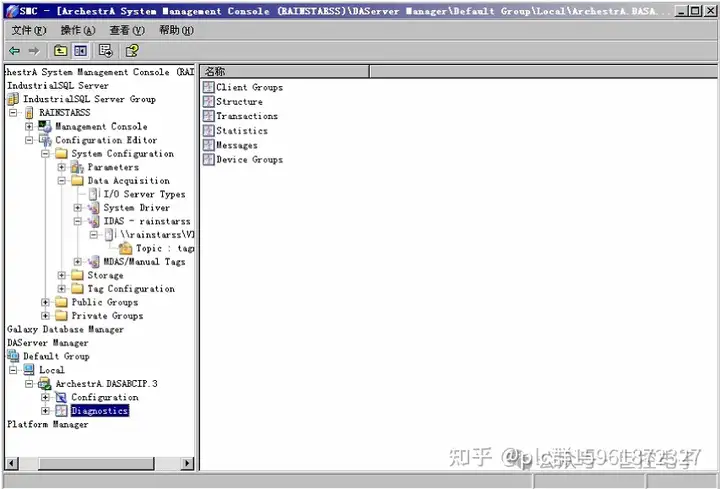

14. 右击 ArchastrA.DASABCIP.3 ，选取 Activate Server。这时服务器右下角变为绿色“√”符号。同时服务器的树状结构中也多了一个“Dignostics” 分支，可以用来检查 DAS 服务器的状态。

第二步：在InTouch中配置访问名

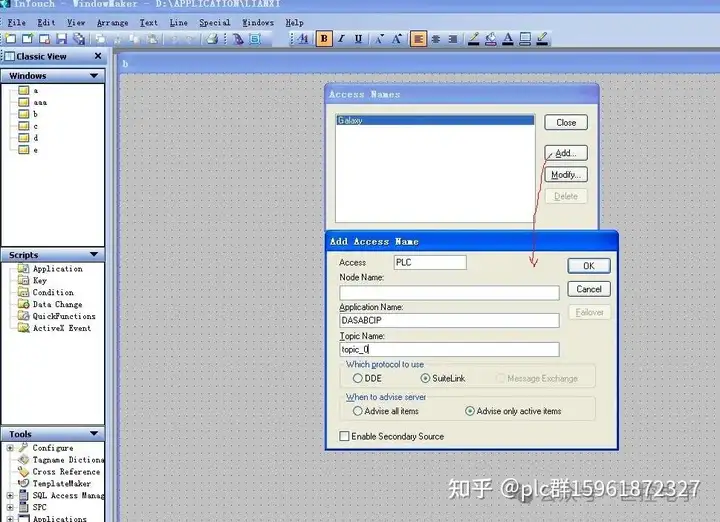

1.首先定义访问名，如下图所示

此处Application应为DASABCIP，TOPIC为第9条中我们在DAServer中定义的TOPICS,此处topic最好用能代表我们工程的某个区域的英文单词表示，如生产区，包装区等。

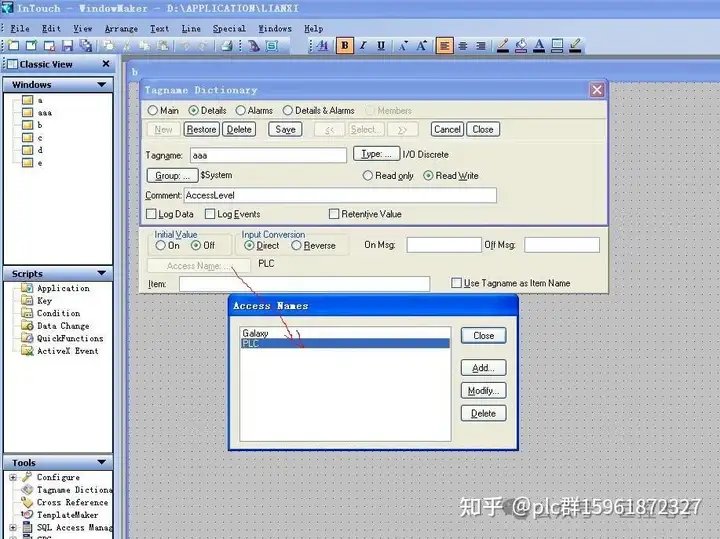

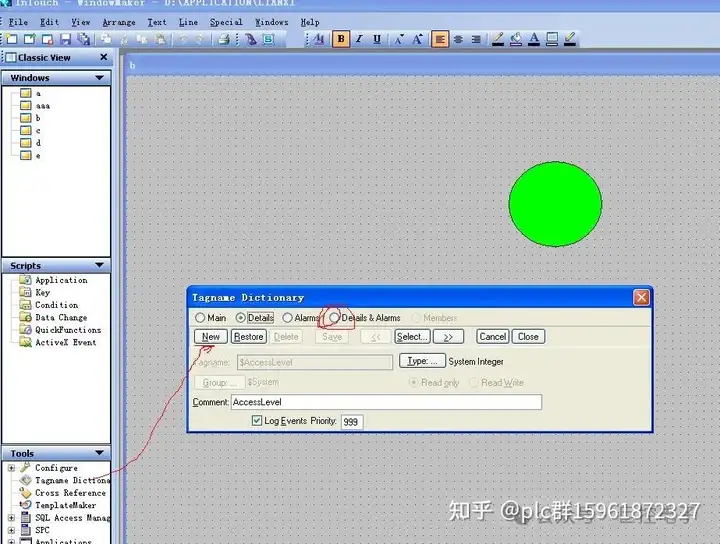

2.新建标记名，如下图

上图中Access name须选择第二步1中定义的访问名。对于每个标记名均需如此设定。Item项目名须对应实际的PLC地址。

第三步：用 DAS SERVER 测试 Suitelink/DDE 的连接
1. 建立到 DAS Server 的Suitelink/DDE 连接。
a) 运行 WWClient ，选取 Connections/Create。

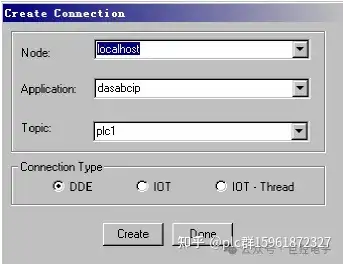

b) 在弹出的窗口中输入如下的配置参数

此处Application应为DASABCIP，TOPIC为第九条中我们定义的TOPICS,此处topic最好用能代表我们工程的某个区域的英文单词表示，如生产区，包装区等。

c) 如果是本地的连接，在 Connection Type 中选择 DDE ；如果是通过网络的连接，则选择 IOT 。与PLC通过以太网相连应选择IOT。

d) 依次点击 Creat / Done 。

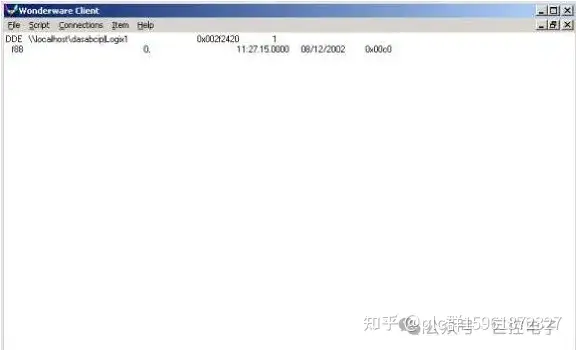

2. 在 WWClient 中添加一个 Item ，可手动输入你想检测的具体PLC地址

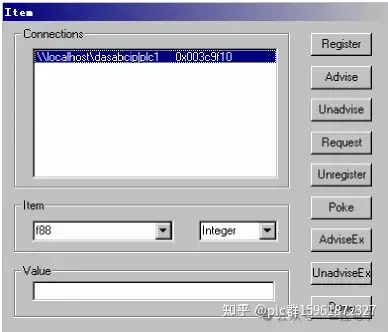

a) 选取 Item ，在弹出窗口中添加一个合法的 Item 参数，然后点击 Advise，如下图所示：
