船型开关的选型相关介绍

一. 内部构造

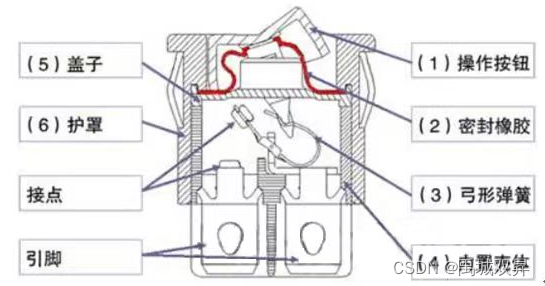

船型开关也叫翘板开关，因外形酷似船，故得名船型开关，内部主要构造如图1所示。

图1 船型开关内部构造

二. 分类

1. 按功能分类

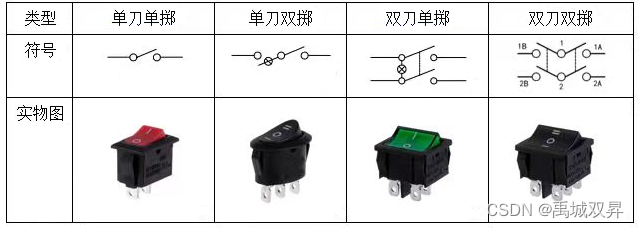

图2 船型开关分类

2. 其他分类

1）外观形状：矩形、圆形、椭圆形；

2）按钮颜色：黑色、红色、绿色等；

3）开关结构：带灯、不带灯、防护罩、自动复位；

4）触点材质：银点、铜点；

5）密封性：通常非密封型额定功率较小，密封型的额定功率较大；

三. 器件参数

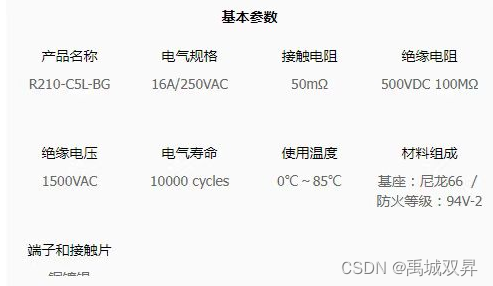

图3 某型号船型开关宣称参数

1. 额定电压/电流

额定电流/电压参数，通常船型开关额定电压在6V~250V之间，额定电流在1A~20A之间，具体取决于应用；实际使用时，要降额使用；

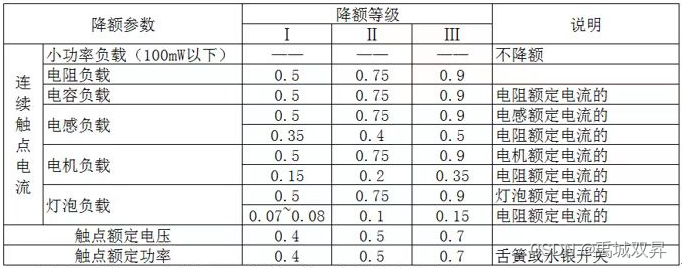

图4 开关降额标准

2. 接触电阻

开关导通条件下，每对触点之间的电阻一般小于0.5Ω，要求接触电阻越小越好。

3. 绝缘电阻

开关的任一极与外壳之间，在常态的绝缘电阻应不小于100MΩ。测量绝缘电阻时施加500V直流电压，在电压施加1min后进行测量；

4. 绝缘电压

开关的任一极与外壳之间，施加50Hz正弦波形电压，1800V/S，不应出现闪络或击穿。

5. 电气寿命

额定电压和额定电流下，在不影响正常工作下，船型开关的开合次数；

注意：与机械寿命不同，在带载状态下，触点拉弧会影响开关使用寿命；

6. 使用温度

船型开关的工作温度范围；

7. 材料组成

指外壳的材质，常用材质有热固性塑料和热塑性塑料等，具有耐热性、耐电弧性以及阻燃性等良好性能；

8. 端子和接触片材质

船型开关的引脚基材为黄铜或磷铜（也有低端厂家用铁），然后做镀银、镀金或镀锡处理。采用镀银处理工艺的，要注意腐蚀硫化，硫化后直接影响开关的可焊性和接触电阻。

触点材质多为表面镀银或银铝合金。

9. 表面标识

图5 开关按钮标识

注意：具体标识的图形未查到明显要求，但实际应用在产品中，对图形的摆放会有明确规定，比如开关要左右摆放，可选择3/4/6/9/E/J，开关上下摆放，则可选择2/5/7/B/C/H/L。

10. 插脚尺寸

宽度有多种尺寸规格：2.8mm、3.7mm、4.8mm、6.3mm和9.5mm；

厚度规格：0.5mm、0.6mm和0.8mm

11. 插脚镀银厚度

插脚镀银厚度有三种规格：0.3um以上（厚银）、0.2um（薄银）、0.1um（镀白）；
