导电滑环拆解介绍

一．简要介绍

导电滑环也叫集电环、或称旋转关节、旋转电气接口、滑环、集流环等，属于电接触滑动连接应用范畴，是实现两个相对转动机构的图像、数字信号及动力传递的精密输电装置。已广泛应用在雷达天线、CT、起重机、风力发电、自动门、儿童游乐设施等需要旋转的设备上。

二．实物拆解原理说明

接下通过对导电滑环实物进行拆解，来了解滑环的内部结构和工作原理。以默孚龙MMC1959型号滑环作为拆解对象。

1. 滑环实物和外形尺寸图

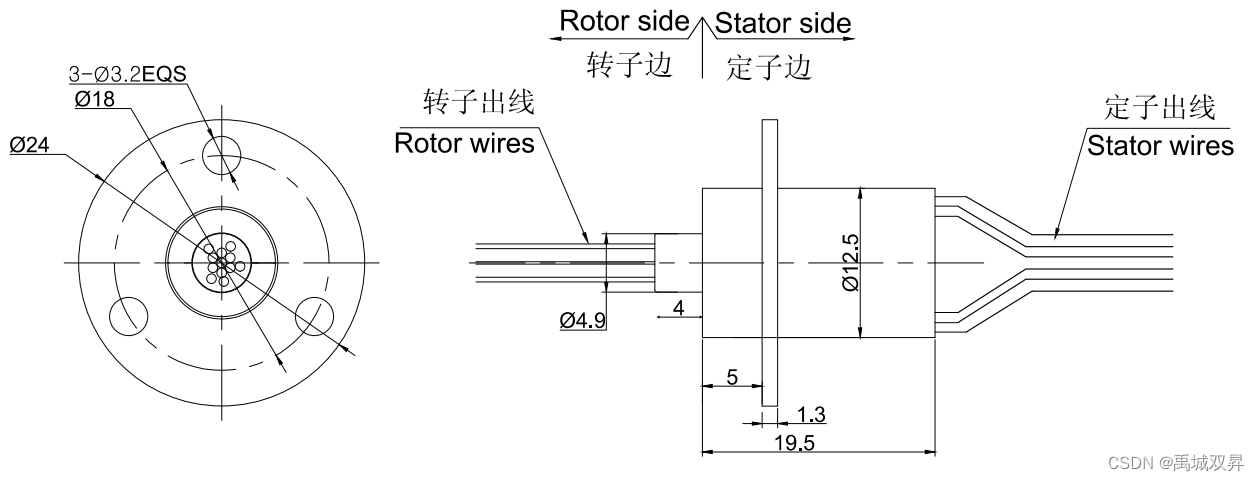

图1 MMC1959滑环外形尺寸图

见上图，MMC1959滑环带法兰，用于固定，法兰一侧出线端为转子，另一侧为定子出线端。

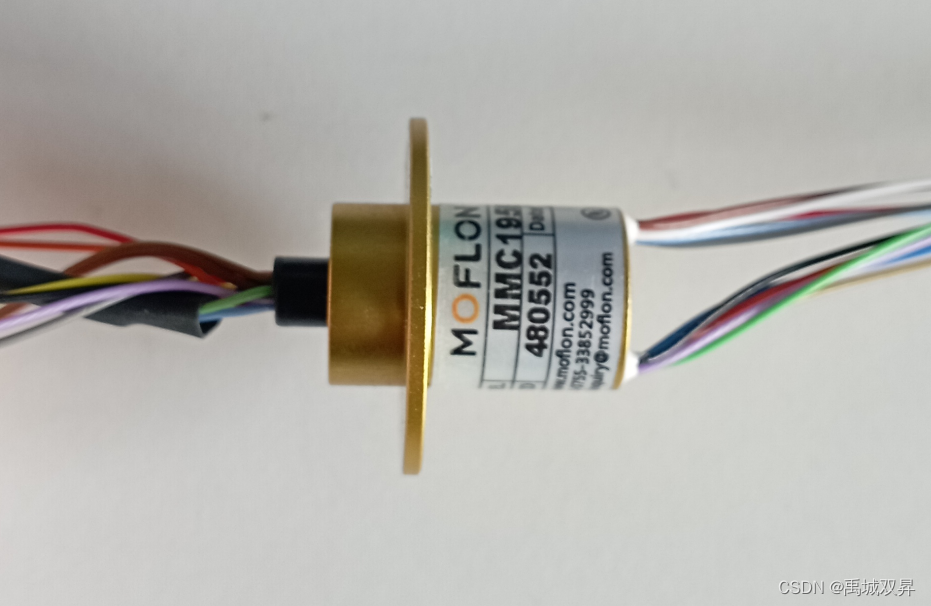

图2 默孚龙的MMC1959型滑环

2. 拆除金属外壳

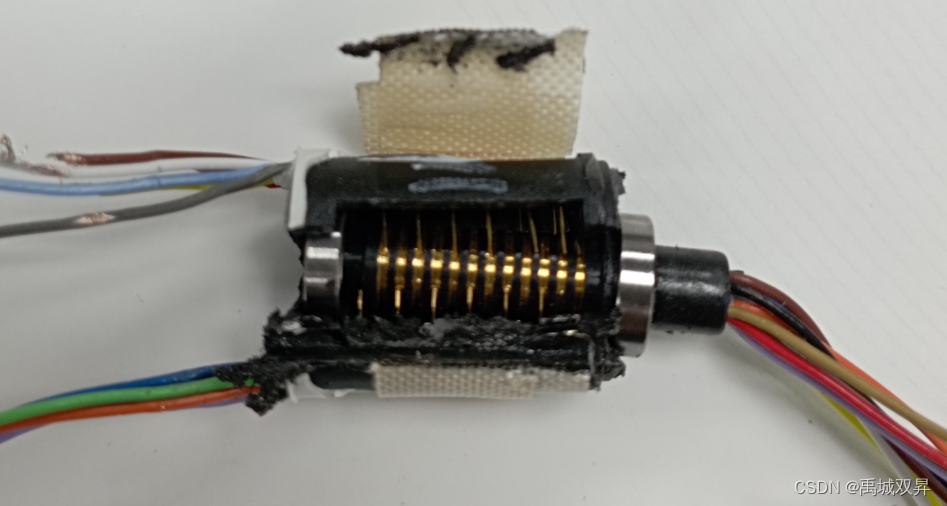

图3 滑环内部

拆开金属外壳，可发现定子端分为两部分，每一半各含有6路，交错分开与转子端的导电环接触。其导通连接原理其实就是个电刷。如图4所示，电刷与导电环发生相对转动，电刷与导电环通过两边的触点接触导通。

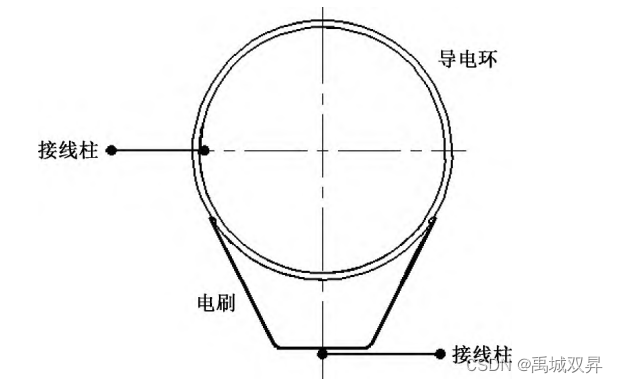

图4 触点导电滑环工作原理

3. 转子分解

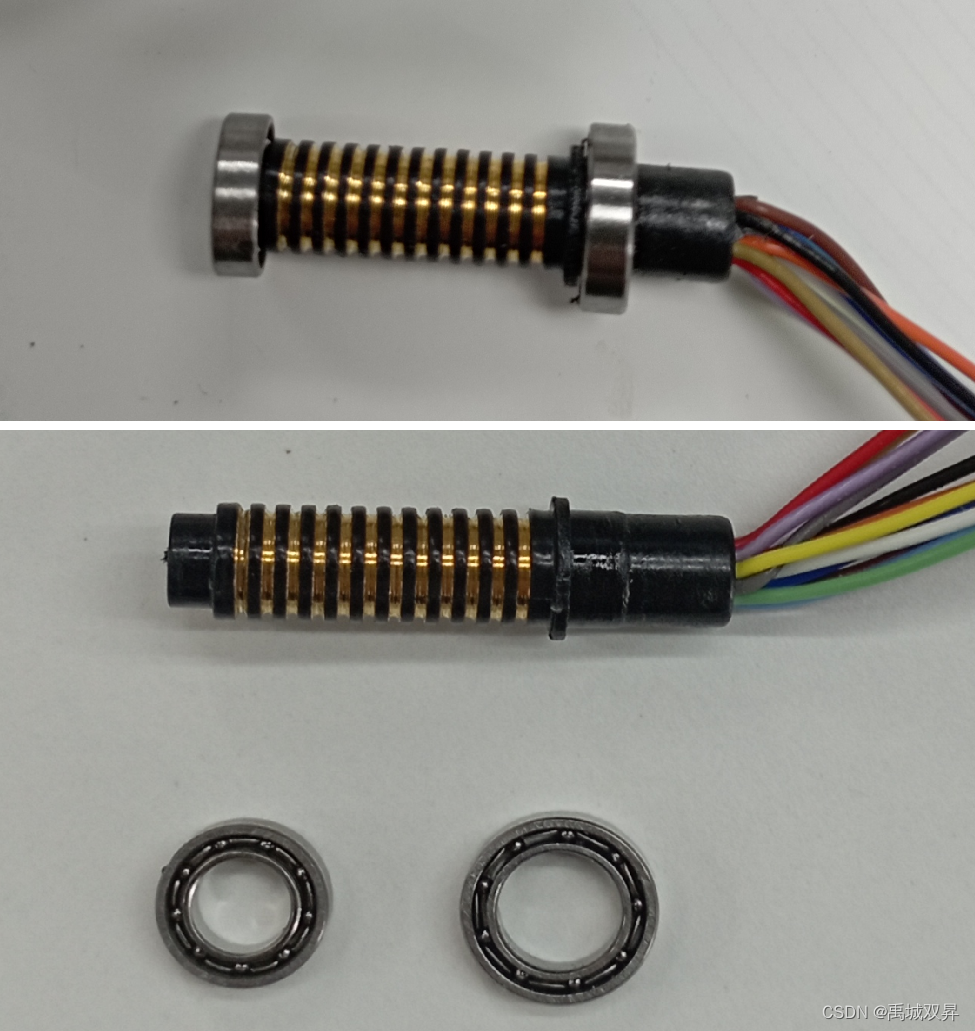

图5 转子拆解

可见，导电滑环的内部结构由定子和转子两部分组成。定子和转子的关键部件是导电环与导电刷，通过轴承、固定支架支撑起电环与电刷的装配。导电滑环的工作原理是经过电环与电刷的摩擦接触来传导电信号。

三．导电滑环分类

导电滑环结构主要分为圆柱式和圆盘式。圆柱式滑环的环道是沿着圆柱的轴心排列的。圆盘式滑环的环道是同心的。目前大部分都采用圆柱式滑环，除非受到高度限制，才会选用圆盘式滑环。

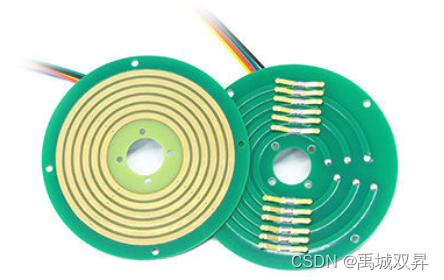

图6 圆盘式滑环

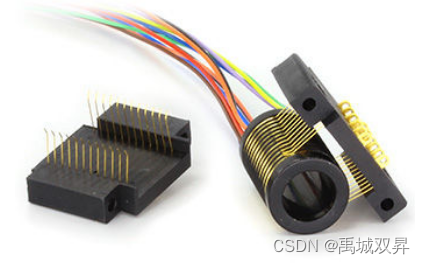

图7 圆柱式滑环

四．延伸思考

无论是圆柱式还是圆盘式滑环，都是由滑环体、电刷组件、固定支架、同芯球轴承等重要部件构成，每个部件的设计和制造工艺都会影响到滑环的耐磨寿命。那么如何评估滑环的寿命呢？
