注意USB3.0线束的传输速度限制

USB3.0理论传输速度最高可达5Gbps,但实际使用中速度会大打折扣。需要的传输速度越高,对线束、端子等的连接阻抗要求也就越高。

一. 案例分享

在项目#4中,相机采图速度实际达到200MB/s,个别设备出现了偶发断连现象。经过一系列对比测试,发现与主控板连接端子、USB3.0线束均有关。测试情况大致如下:

#1工控板#2工控板
L-COM相机连接线平均2小时会出现断连,且工控板的4个端口表现也不一样平均5天左右出现断连
相机厂商相机连接线连续15天以上未出现断连连续15天以上未出现断连

1. 端子的连接质量影响

从#1与#2工控板上的测试对比来看,与端子的连接质量很有关系。

连接器端子的接触面积不足,会造成信号反射过大,引起信号解析错误。

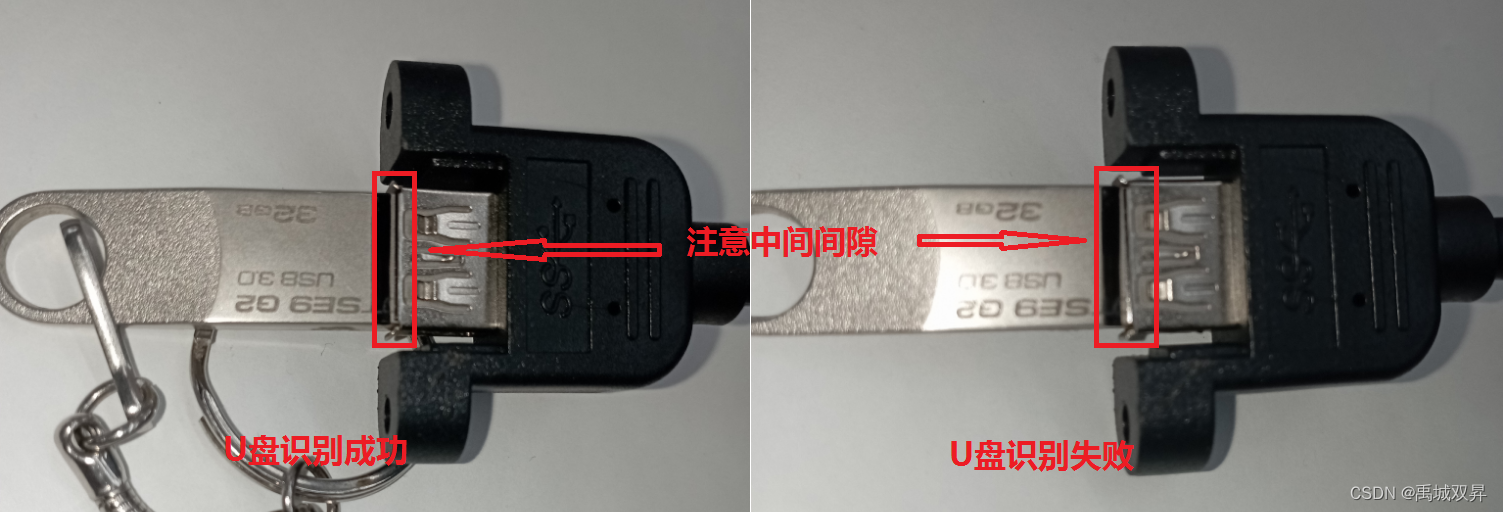

如图1所示,同一个项目中,U盘通过USB3.0延长线与工控板相连。左图中U盘正常识别,右图中U盘无法识别的。右图与左图相比,可以看出,仅仅是插入时略微倾斜点,就造成U盘识别失败。

图1 U盘识别与端子

2. 线束的质量影响

从L-COM与相机厂商自制连接线的对比测试结果来看,线束的质量影响很大。

将L-COM与相机厂商自制连接线一起外发测试特征阻抗,从测试报告来看,相机厂商自制连接线确实要比L-COM的连接线好很多,L-COM线束的端子阻抗控制较差。

图2 线束特征阻抗测试对比

普通的USB3.0延长线特征阻抗控制就更差,实际接USB3.0的U盘测试,速度也只能跑到20MB/S左右;

二. 速度参考

目前针对USB3.0线束的连接质量,因为缺少设备,无法及时给出定量评估。但搜集了其他几个使用USB3.0相机的项目使用情况,在此列出来,可以给大家一个参考。

项目目前使用最高速度已知不稳定连接速度
#1160MB/S200MB/S
#2250fps(188MB/S)280fps(210MB/S)
#320MB/S/
#4200MB/S200MB/S

三. 参考资料
