前言与目录

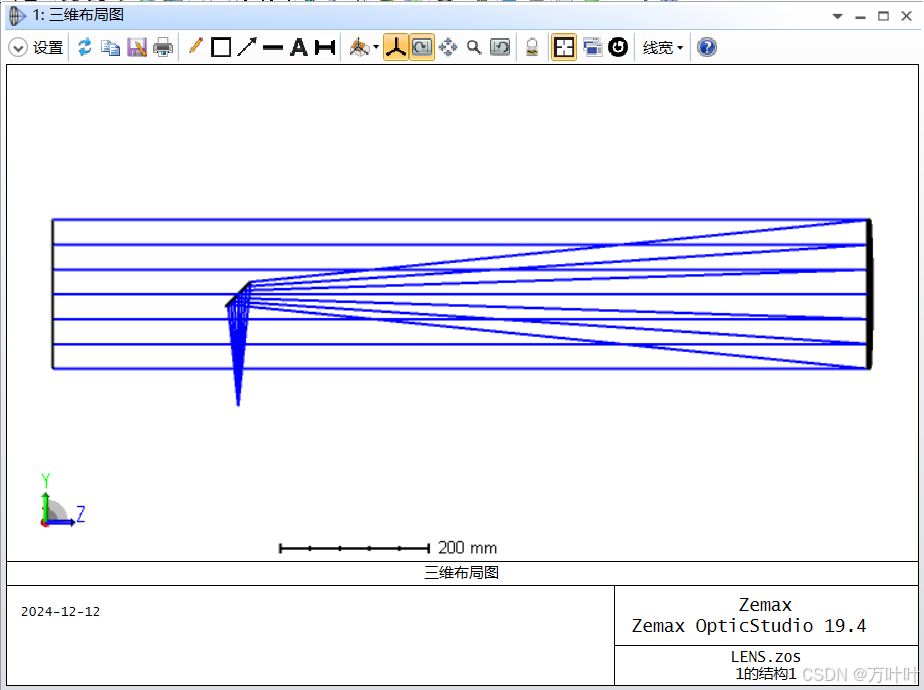

用ZEMAX软件模拟设计一个焦距f'=1000mm，D/f'=1/5，入瞳直径为200mm的牛顿式望远物镜。在此设计过程中，学习反射式望远系统的设计，坐标转化，转折反射镜设置，通光孔径设置，非球面参数设置等；

一、【实训目的】

设计一个焦距f'=1000mm，D/f'=1/5，入瞳直径为200mm的牛顿式望远物镜。

（1）掌握牛顿式望远物镜的结构特点。

（2）掌握ZEMAX软件中的坐标变换功能，尤其是转折面镜的设置。

（3）了解非球面像差及其数学模型。

（4）了解ZEMAX中的非球面参数设置功能。

（5）掌握与挡板和通光孔相关的知识。

二、背景知识

反射式望远物镜属于反射光学系统，其特点是无色差、中心遮拦、需要非球面、元件数量少、质量轻、杂散光易感性等。

在球面光学系统中，为获得高性能、高像质系统，往往采用相当复杂的多片球面透镜结构，致使有些系统体积庞大，而且也极大增加了成本。非球面在光学系统中能够很好地校正像差，提高光学特性，改善像质，提高系统分辨能力。同时，一个非球面镜甚至可以取代多个球面镜，从而简化仪器结构，减少装配工作量，降低成本并有效减轻仪器重量。由于反射光学系统可以有效使用的表面数量有限，所以很少像折射系统那样有足够的表面来考虑像差的最小化。在17世纪后期，非球面被用来校正反射望远系统的球差。下面将简要介绍有关非球面的相关知识。从广义上讲，除了球面和平面，其他类型的表面都可以称为非球面。非球面包括各种各样的面型，其中有旋转对称的非球面和非旋转对称的非球面，有排列有规律的微结构阵列，有衍射结构的光学表面，还有形状各异的自由曲面等。在实际应用中，非球面主要是指轴对称二次非球面，即旋转对称的非球面，其通常由一条二次曲线或高次曲线绕其对称轴旋转而成。采用直角坐标系描述非球面面型，设z轴是光轴，直角坐标系的原点与非球面表面的原点重合，且旋转轴与系统的光轴重合。通常，轴对称的非球面可表示为

$\begin{aligned}&z=\frac{cr^2}{1+\sqrt{1-(k+1)c^2r^2}}+a_1r^2+a_2r^4+a_3r^6+\cdots\\&c=1/R_0\\&k=-e^2\end{aligned}$
