26. 一个反射远照相物镜的设计

导论:

反摄远照相物镜是一类照相物镜的统称,他们的共同特点是有一个负光焦度的前组,和一个正光焦度的后组,至于前组和后组的具体结构,种类繁多。

反摄远物镜能同时实现大视场和大相对孔径,这类系统的长度比较大,系统的后工作距离lF'也比较大。

设计一个反摄远照相物镜,其光学特性要求为系统焦距38mm,视场胶2ω=60°,F数为2.5。

设计流程:

原始系统确定:

我们直接查找一个现有结构作为原始系统:

rd玻璃

104

5ZK11
INFINITY0.1
51.54K9
1811.5
358.5ZBAF20
-56.510.8BAK7
393
INFINITY(光阑)3
-20.51.5ZF3
407.5ZBAF3
-23.50.1
-943.5ZK11
-330.1
116.53.6ZK11
-71

zemax设计与优化

系统建模

首先输入系统特性参数,如下:

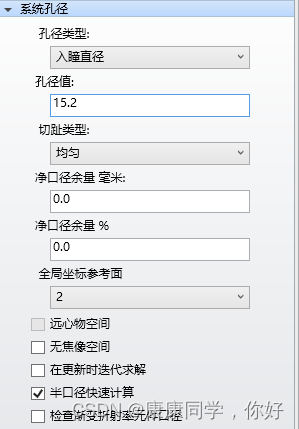

由F数为2.5,则入瞳直径为38/2.5=15.2,在孔径类型中选择入瞳直径,并根据设计要求输入15.2;

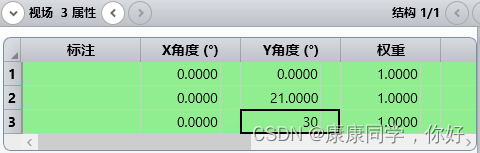

在视场设定对话框中设置3个视场(0 0.7 1视场),要选择角度,如下图:

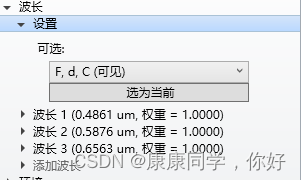

在波长设定对话框中,选择F,d,C自动加入三个波长。如下图:

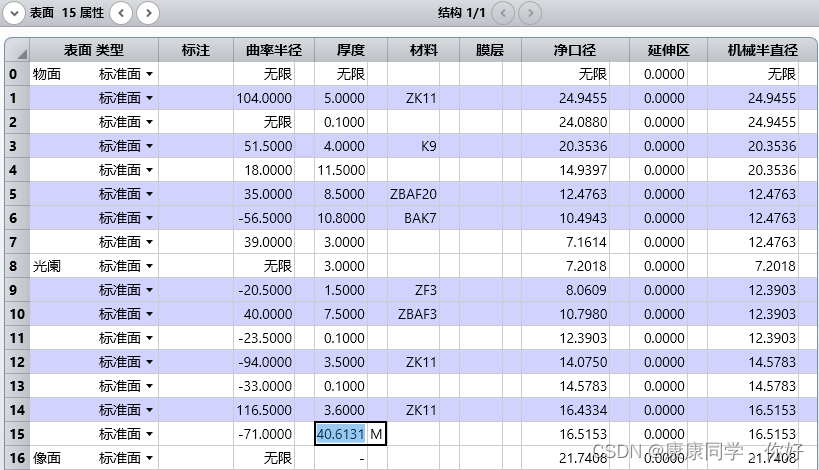

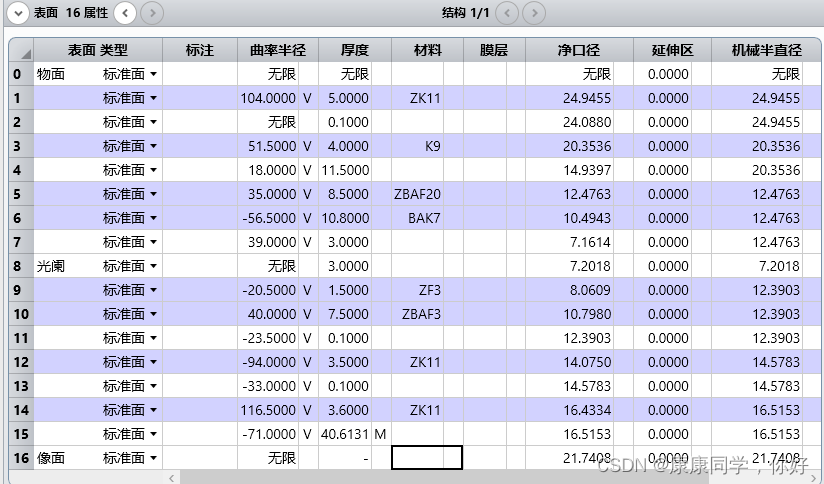

然后在镜头数据编辑器中输入查找出来的初始结构,如下图:

观察系统的二维结构图:

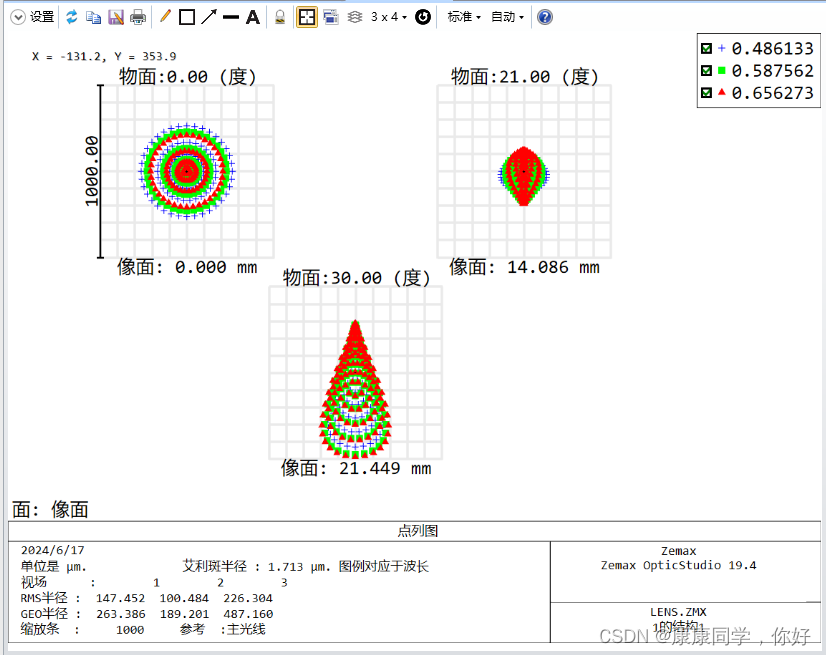

初始结构的点列图,如下图:

系统优化

首先建立评价函数。

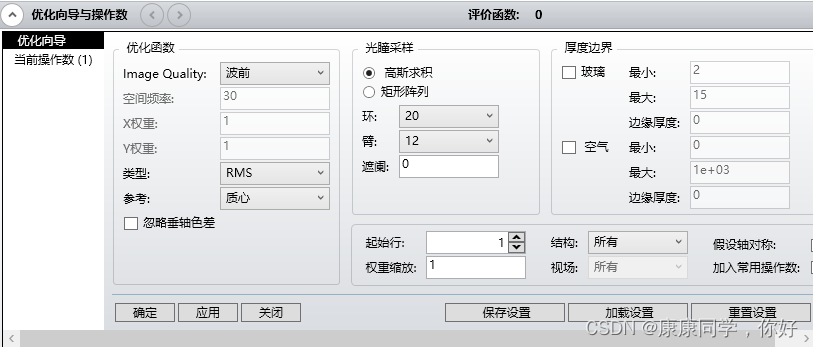

打开评价函数编辑器,选择优化导向,选择默认的评价函数构成“波前+RMS+质心”。设置如下图:

点击应用后,系统已经根据上述设置自动生成了一系列控制像差的操作数 。

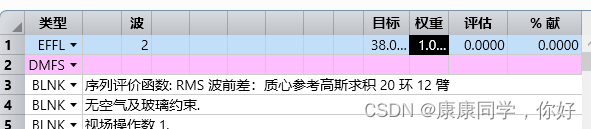

增加EFFL操作数,控制系统焦距为38mm,权重为1。

如下图所示:

返回镜头数据编辑器,为系统设置变量,将10个球面的曲率(除两个平面以外)都设置为变量,如下图所示:

点击优化按钮执行优化。

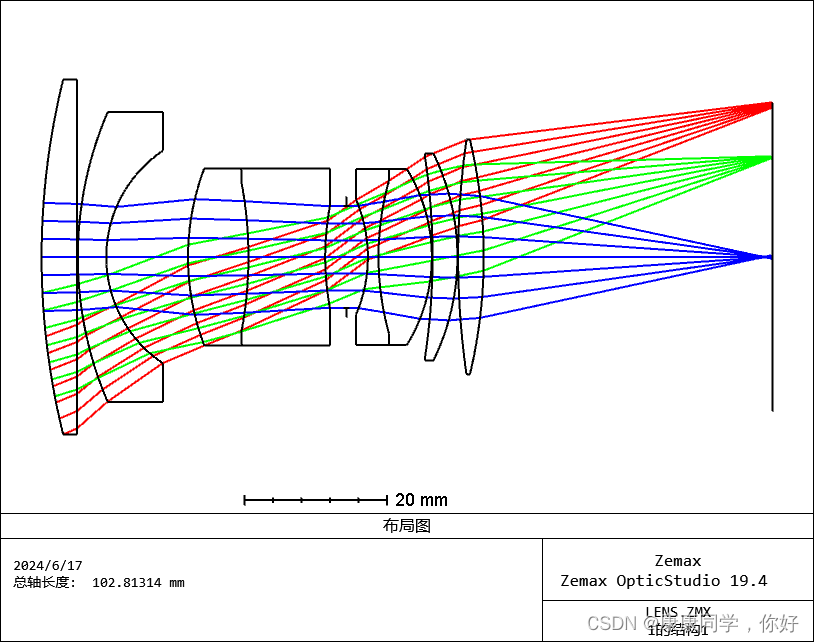

优化后系统的二维结构图,如下图:

查看优化后的点列图,如下图:

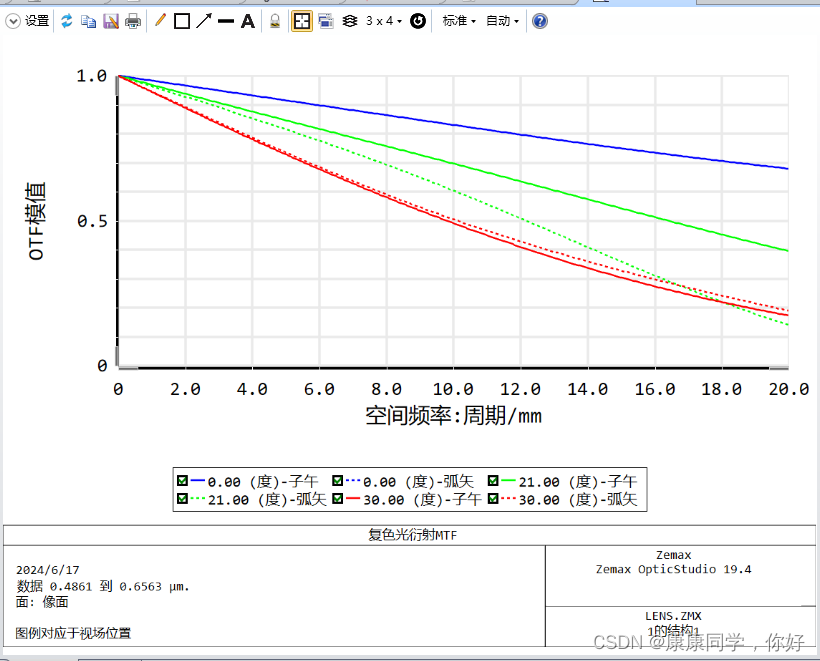

查看优化后的MTF,如下图:
