SolidWork 制作KUKAKR6R700机器人URDF模型

已于 2022-03-17 08:36:41 修改
阅读量2.4k 收藏 18
点赞数 1
分类专栏： vrep coppeliasim 文章标签： 机器人
于 2021-01-05 15:33:37 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/guchaono1/article/details/110272768
版权

目录

1 安装sw_urdf_exporter

2 准备模型

3 建立各个关节的关节坐标系

3.1、对各个关节提取基准轴

3.2、对基座及各个关节建立建立坐标系

3.3 导出 urdf

3.4 配置URDF

4 导出urdf文件后  ，打开vrep  导入模型

1 安装sw_urdf_exporter

准备工作：下载sw_urdf_exporter：http://wiki.ros.org/sw_urdf_exporter 并安装

2 准备模型

  1. 库卡官网下载stl模型

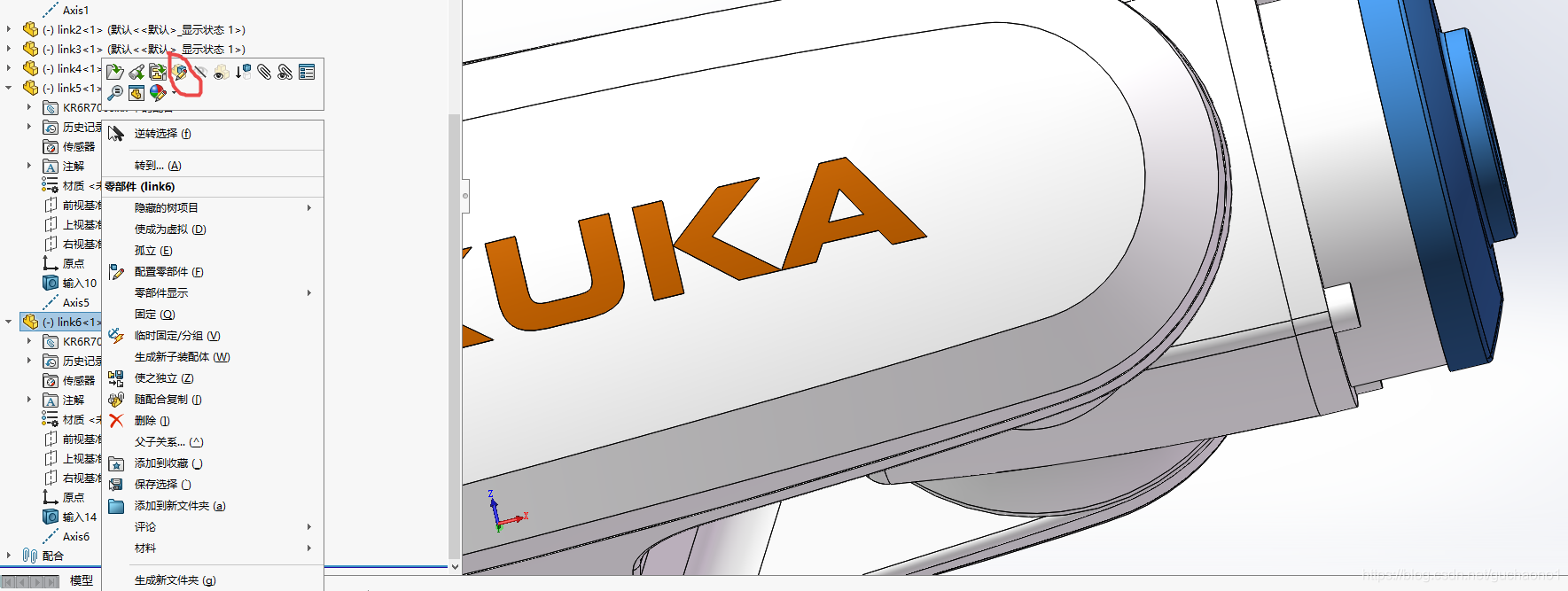

  2. 使用solidwork将模型打散，每个关节与基座都另存成一个单独的 SLDPRT文件
  3. 新建一个装配体文件，导入各个关节与基座的SLDPRT文件，并按照-----面重合 ----轴线重合方式  重新配合

3 建立各个关节的关节坐标系

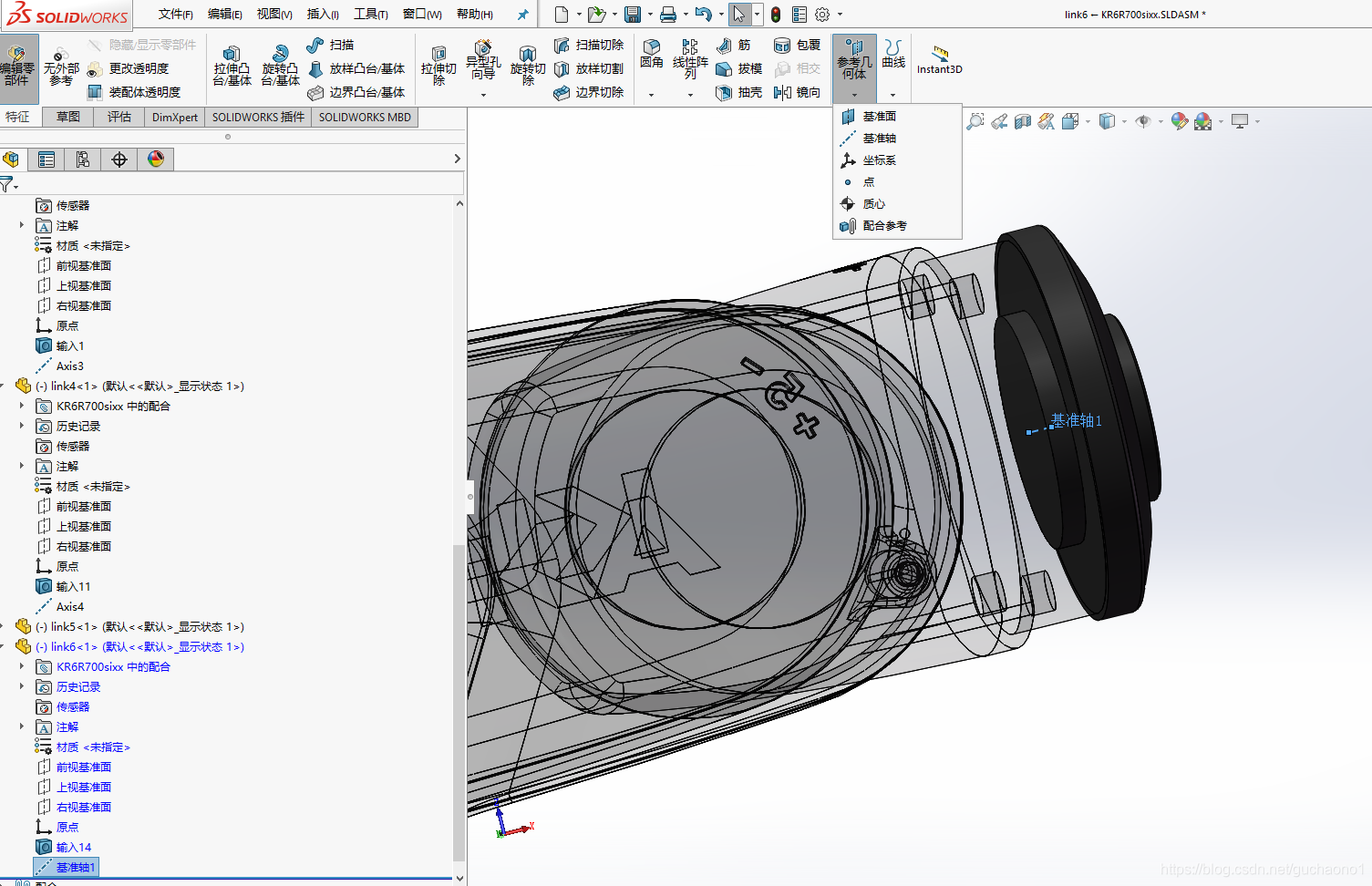

3.1、对各个关节提取基准轴

以关节6为例 命名为Axis6

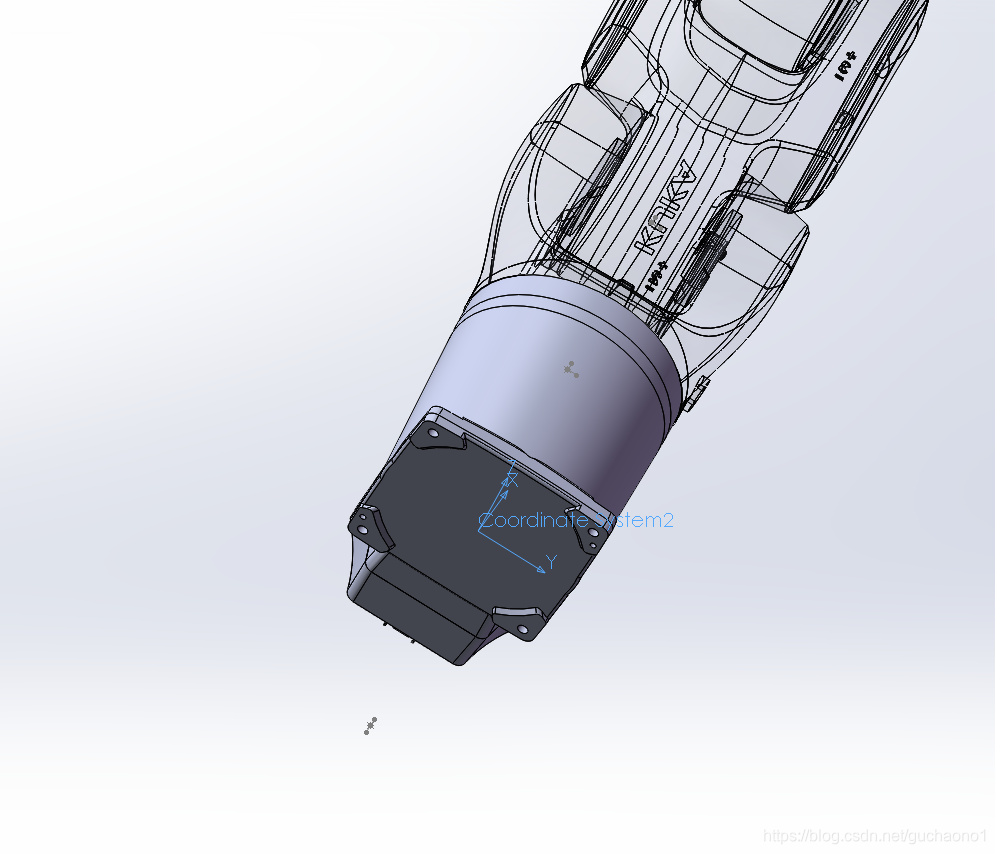

3.2、对基座及各个关节建立建立坐标系

注意：所建立的坐标系不能处在零件内部，要在装配体树形目录下

3.3 导出 urdf

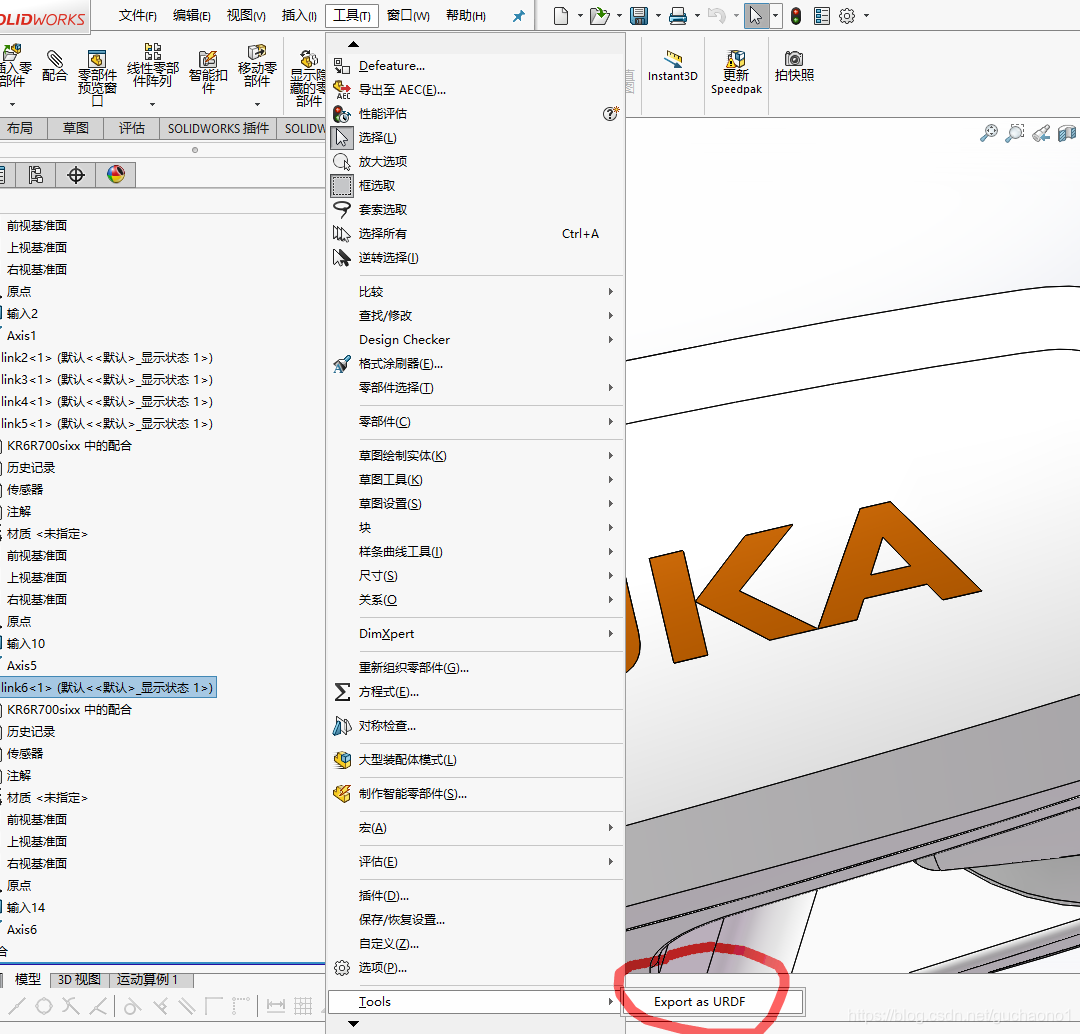

点击工具--tool---export as URDF

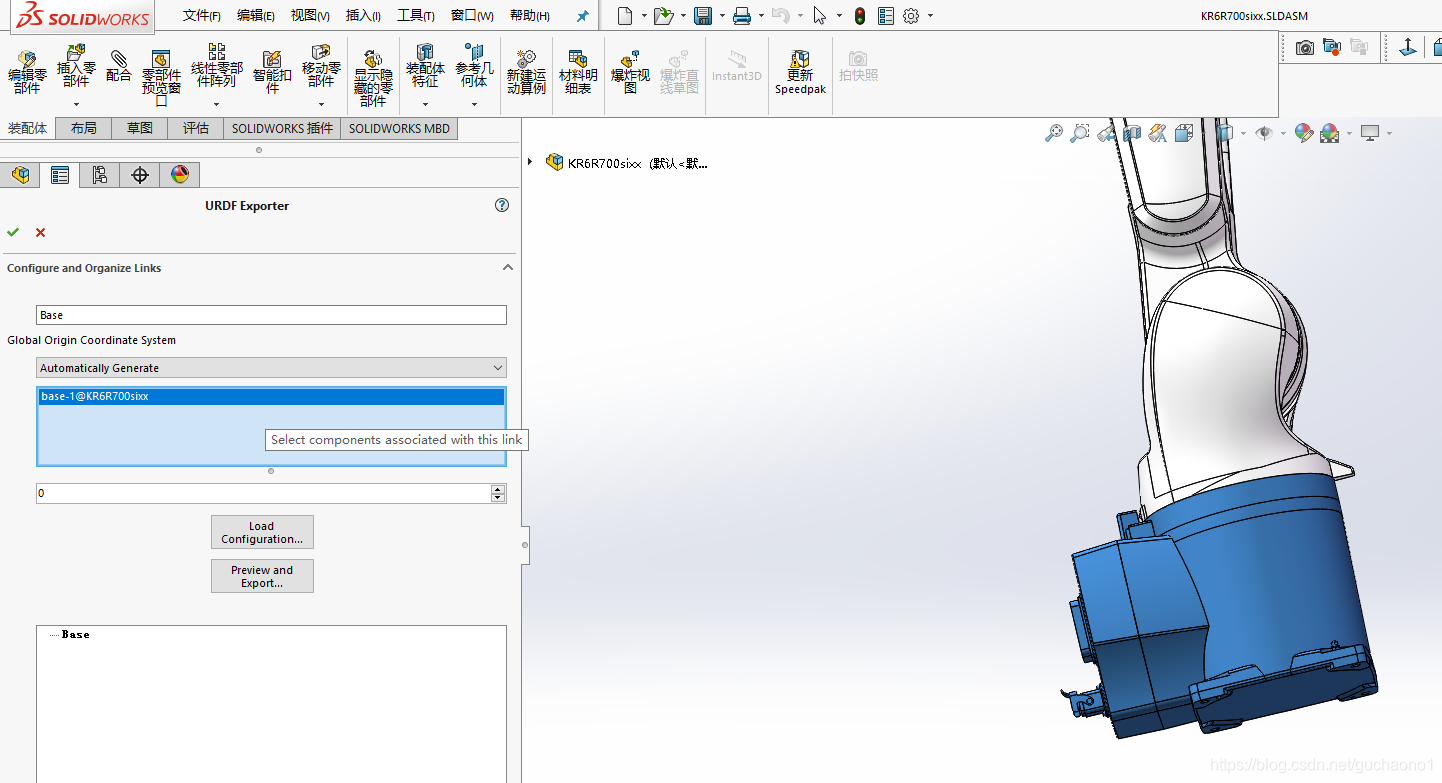

3.4 配置URDF

选择之前建好的坐标系

4 导出urdf文件后  ，打开vrep  导入模型
