什么是RFID

简单介绍

RFID是radio-frequency identification的缩写,表示射频识别技术。把数字信息编码到RFID标签中,阅读器通过无线电波读取到这些信息。

RFID在没有光线的情况下也能使用。

RFID属于自动识别(AIDC:Automatic Identification and Data Capture)技术中的一种。

简单的说,RFID系统包含三个部分:RFID标签、阅读器和天线。

电子标签又称为射频标签、应答器、数据载体;阅读器又称为读出装置,扫描器、通讯器、读写器(取决于电子标签是否可以无线改写数据)。

RFID标签里包含一个集成电路和天线。

RFID标签分为有源和无源的(passive and active)。

无源RFID标签应用更广,因为更小更便宜。它需要阅读器提供电源,然后才能发送数据。

而有源标签有板上电源,因此可以一直发送数据。

工作原理:

RFID系统的基本工作原理是:由读写器通过发射天线发送特定频率的射频信号,当电子标签进入有效工作区域时产生感应电流,从而获得能量被激活,使得电子标签将自身编码信息通过内置天线发射出去;读写器的接收天线接收到从标签发送来的调制信号,经天线的调制器传送到读写器信号处理模块,经解调和解码后将有效信息传送到后台主机系统进行相关处理;主机系统根据逻辑运算识别该标签的身份,针对不同的设定做出相应的处理和控制,最终发出信号,控制读写器完成不同的读写操作。

电子标签与阅读器之间通过耦合元件实现射频信号的空间(无接触)耦合、在耦合通道内,根据时序关系,实现能量的传递、数据的交换。

从电子标签到读写器之间的通信和能量感应方式(阅读器和电子标签之间的射频信号的耦合类型)来看,RFID系统一般可以分为电感耦合(磁耦合)系统和电磁反向散射耦合(电磁场耦合)系统。

  (1)电感耦合。变压器模型,通过空间高频交变磁场实现耦合,依据的是电磁感应定律。电感耦合系统是通过空间高频交变磁场实现耦合 。

  (2) 电磁反向散射耦合:雷达原理模型,发射出去的电磁波,碰到目标后反射,同时携带回目标信息,依据的是电磁波的空间传播规律

电感耦合方式一般适合中、低频率工作的近距离RFID系统;电磁反向散射耦合方式一般适合高频、微波工作频率的远距离RFID系统。

电感耦合方式一般适合于中、低频工作的近距离射频识别系统。典型的工作频率有:125kHz、225kHz和13.56MHz。识别作用距离小于1m,典型作用距离为10~20cm。

电磁反向散射耦合方式一般适合于高频、微波工作的远距离射频识别系统。典型的工作频率有:433MHz,915MHz,2.45GHz,5.8GHz。识别作用距离大于1m,典型作用距离为3-10m。

RFID的优点:

RFID每秒钟可进行上千次的读取,能同时处理许多标签,高效且高度准确,从而使企业能够在既不降低(甚至提高)作业效率,又不增加(甚至减少)管理成本的.前提下,大幅度提高管理精细度,让整个作业过程实时透明,创造了巨大的经济效益;

RFID标签上的数据可反复修改,既可以用来传递一些关键数据,也使得标签能够在企业内部进行循环重复使用,将一次性成本转化为长期摊销的成本,既节约了企业运行成本,也降低了企业采用RFID技术的风险成本。

RFID标签无需像条码标签那样瞄准读取,只要被置于读取设备形成的电磁场内就可以准确读到,更加适合与各种自动化的处理设备配合使用,同时减少甚至排除因人工干预数据采集而带来的人力资源、效率降低和产生差错以及纠错的成本。

RFID标签的识读,不需要以目视可见为前提,因为它不依赖于可见光,因而可以在那些条码技术无法适应的恶劣环境下使用,如高粉尘污染、野外等场合,进一步扩大自动识别技术的应用范围。

使用场景:

低频RFID技术一直用于近距离的门禁管理。由于其信噪比较低,其识读距离受到很大限制,低频系统防冲撞性能差,多标签同时读取时速度慢,性能也容易受其它电磁环境影响。13.56MHz高频RFID产品可以部分地解决这些问题,标签读取速度快、可以实现多标签同时识读,形式多样,价格合理。但是13.56MHzRFID产品对可导媒介(如液体、高湿和碳介质等)穿透性很差,由于其频率特性,识读距离短。860~960MHz的RFID产品常常被推荐应用在供应链管理上,超高频产品识读距离长,能够实现高速识读和多标签同时识读。但超高频对于如金属等可导媒介完全不能穿透。为了解决RFID系统工作频率所造成的对特定物品(高湿)识别效果的局限性,可以将低频和高频两个频率集成到一枚芯片上。

频率

低频

高频

超高频

微波

125.124KHz

13.56MHz

433.92MHz

860~960MHz

2.45GHz

识别距离

<60cm

~60cm

50~100m

~3.5~5m(P)

~100m(A)

~1m(P)

~50m(A)

一般特性

-比较高价

-几乎没有环境变化引起的性能下降

-比低频低廉

-适合短识别距离和需要多重标签识别的应用领域

-长识别距离

-实时跟踪、对集装箱内部湿度、冲击等环境敏感

-先进的IC技术使最低廉的生产成为可能

-多重标签识别距离和性能最突出

-特性与900频带类似

-受环境的影响最多

运行方式

无源型

无源型

有源型

有源型/无源型

有源型/无源型

识别速度

低速<-------------------->高速

环境影响

迟钝<-------------------->敏感

标签大小

大型<-------------------->小型

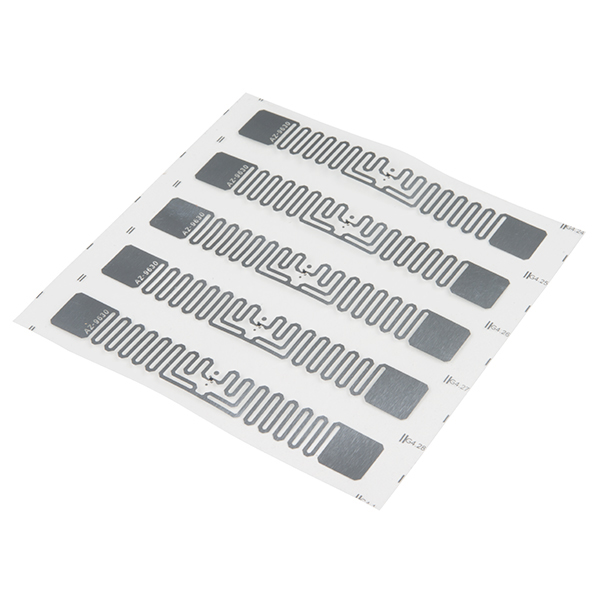

RFID标签举例,淘宝上就能买到:

还有一些衣服上会使用RFID标签进行防盗,当门禁读取到没有付款的产品的RFID信息,就会报警:

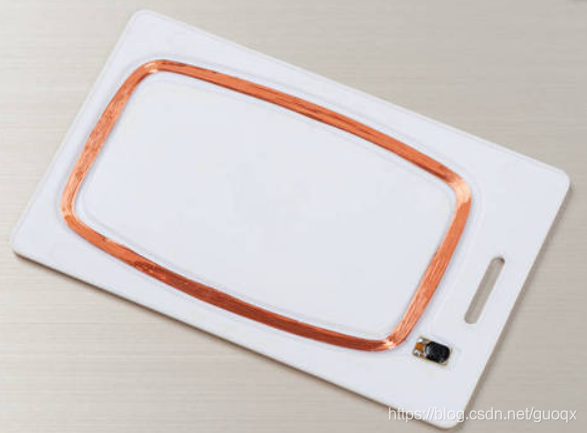

还有一些是带有明显线圈的RFID标签,比如一些门禁卡:
