数据手册解析：
一、电流传输比：
电流传输比，即CTR是指光耦输出电流与输入电流之比，也可以叫作光耦的放大倍数、或增益、或传输斜率。
电流传输比是光耦合器的重要参数，通常用直流电流传输比来表示。当输出电压保持恒定时，它等于直流输出电流IC与直流输入电流IF的百分比。采用一只光敏三极管的光耦合器，CTR的范围大多为20%～300%(如4N35)，而PC817系列则为50%～600%。这表明欲获得同样的输出电流，后者只需较小的输入电流。因此，CTR参数与晶体管的hFE有某种相似之处。
使用光耦合器主要是为了提供输入电路和输出电路间的隔离，在设计电路时，下列所选用的光耦合器必须符合国内和国际有关隔离击穿电压的标准。鉴于此类光耦合器呈现开关特性，其线性度差，适合传输数字信号(高、低电平)，可以用于单片机的输出隔离；所选用的光耦合器必须具有较高的耦合系数。
二、耐压值：这里是指的隔离电压
vrms:
是指电压的有效值。
rms是root mean square 即“均方根值”的缩写，也就是通常所说的“有效值”，所以 Vrms 是指交流电压的有效值。
隔离电压一般指设备输入和输出之间的耐压，2500vrms就是指有效电压为2500V。例如某种隔离设备（如隔离变压器，隔离光耦合器件等）能够将设备两边的电压隔离程度的一个数值。
隔离电压 2500Vrms ，就是说这个设备能以抗 2500V 击穿电压的绝缘隔离能力来使用。通常用在安全保护的设备中。
参数 符号 数值 单位

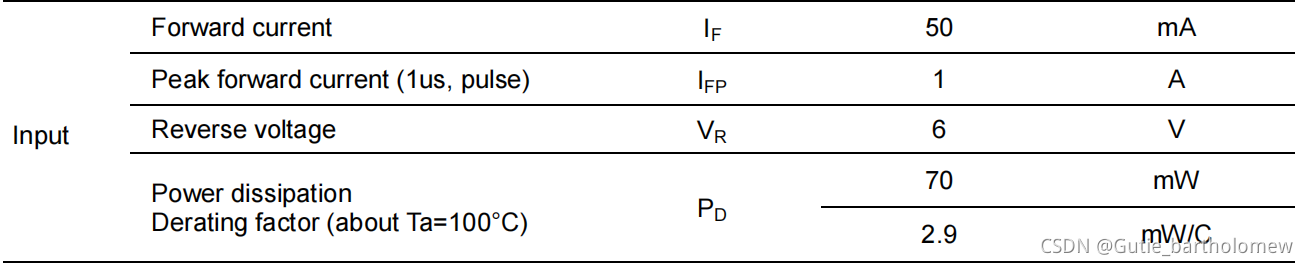

三、输入：
正向电流:
在导通的方向流过整流结的电流,正常工作的时候的电流
指二极管长期运行时，根据允许温升折算出来的平均电流值。目前大功率整流二极管的IF值可达1000A。
峰值正向电流
正向电流能容忍的最大峰值
反向电压
上述最大反向峰值电压是反复加上的峰值电压，VR是连续加直流电压时的值。用于直流电路，最大直流反向电压对于确定允许值和上限值是很重要的。
功耗降容系数
史上最详细文章：元器件降额规范，看完深觉此生有幸！ - 21ic电子网

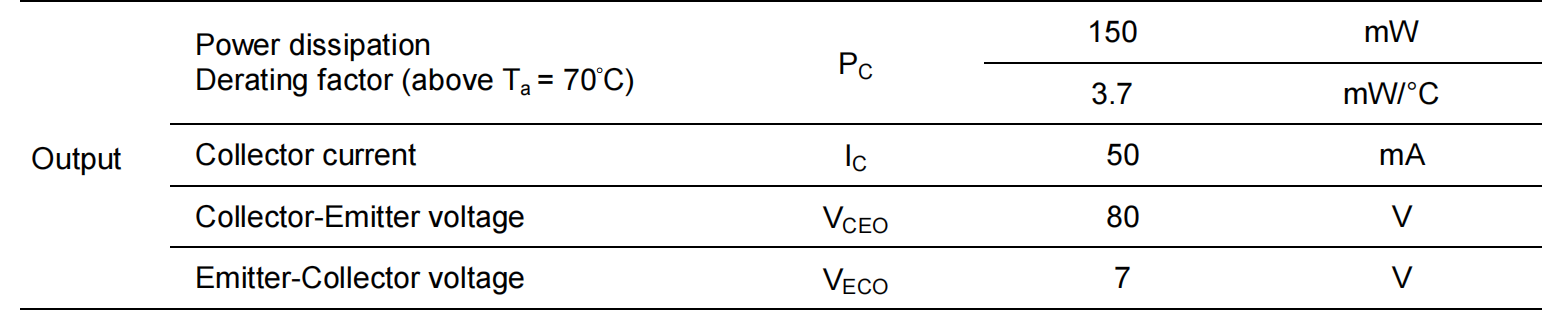

四、输出
功耗降容系数：
下面的参数是针对等效电路图里的三极管的，具体的可以查看三极管的参数说明
集电极电流：
集电极-发射极电压：
发射极-集电极电压：

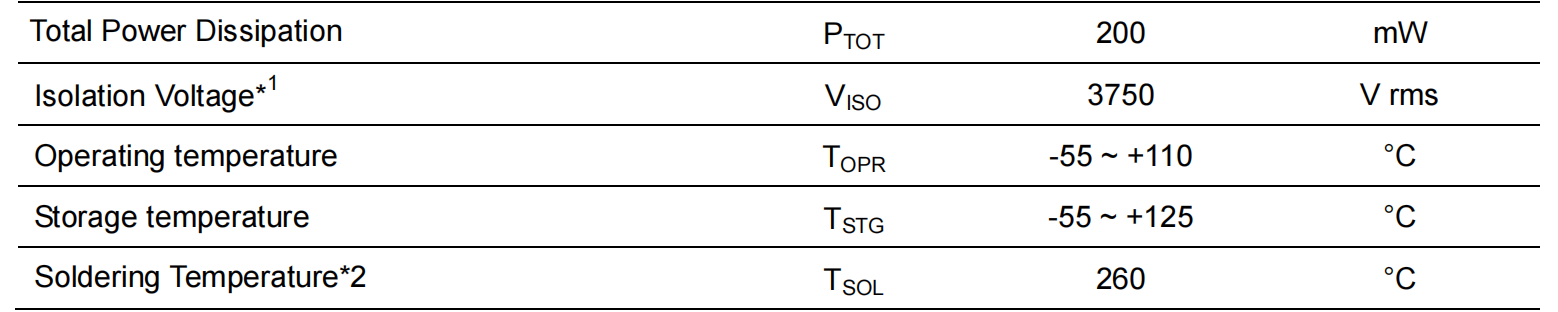

五、
总功耗：
隔离电压：
工作温度：
储存温度：
焊接温度：

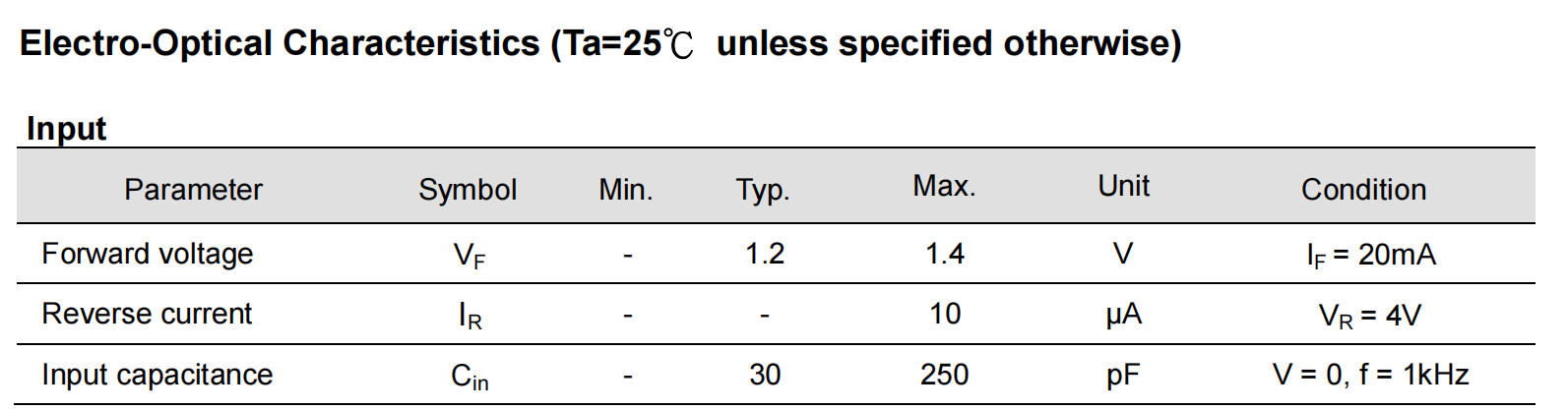

六、电气特性
正向电压：（前面提到的是正向电流）
反向电流：（前面提到的是反向电压）
输入电容：

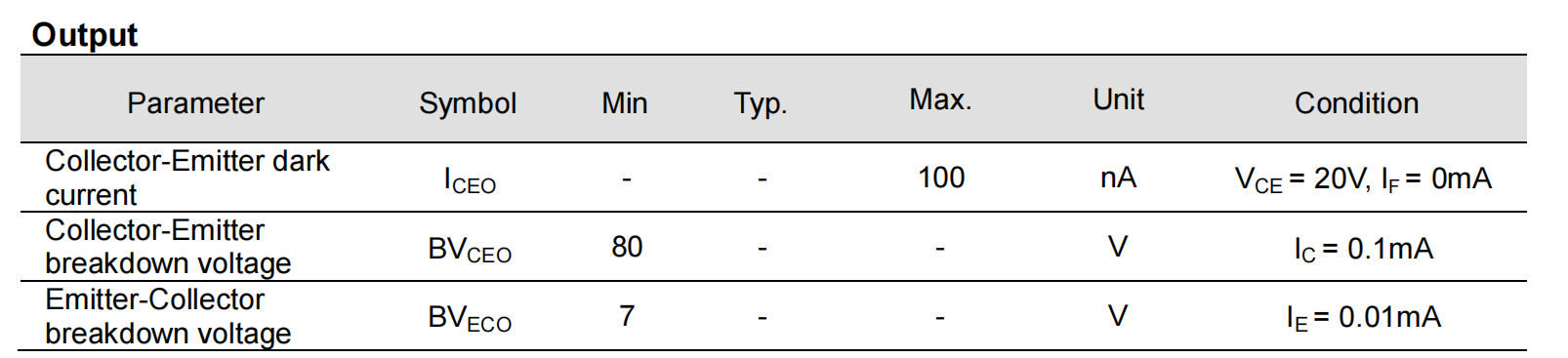

七：
集电极-发射极暗电流：这个可以去查三极管的光电流和暗电流
集电极-发射极击穿电压：正向击穿
发射极-集电极击穿电压：反向击穿

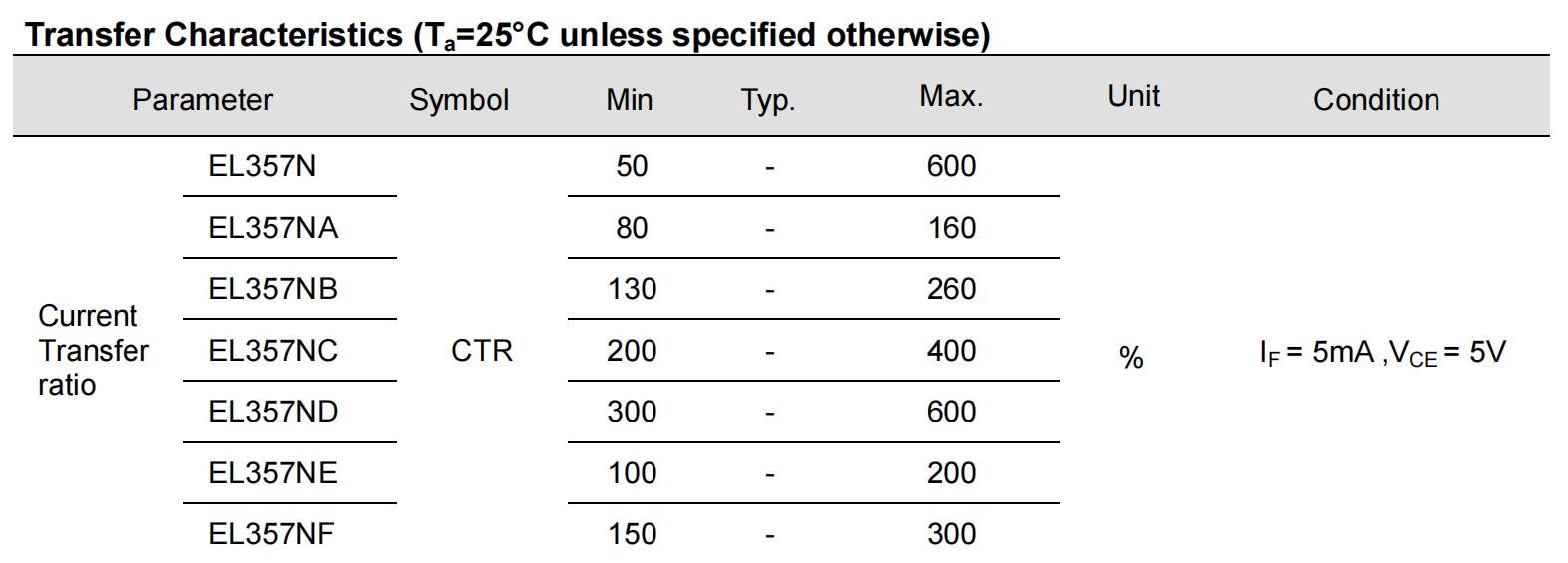

八、 传输特性
这就是CTR的值，电流传输比
不同的型号的光耦，对应着不同的范围，后面的5ma和5v是它的数据对应的试验环境条件

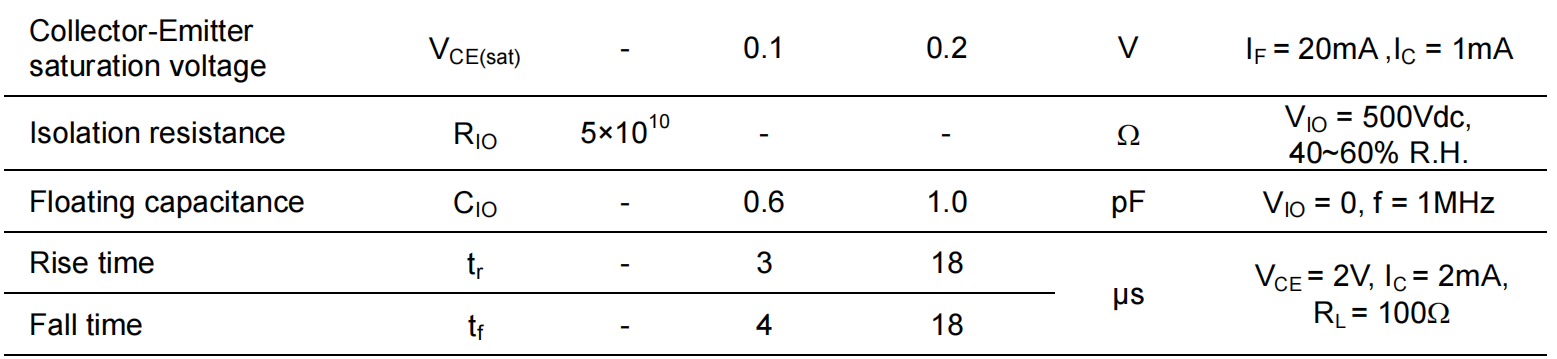

九：其他
集电极-发射极饱和电压：
绝缘电阻
浮动电容
截止频率

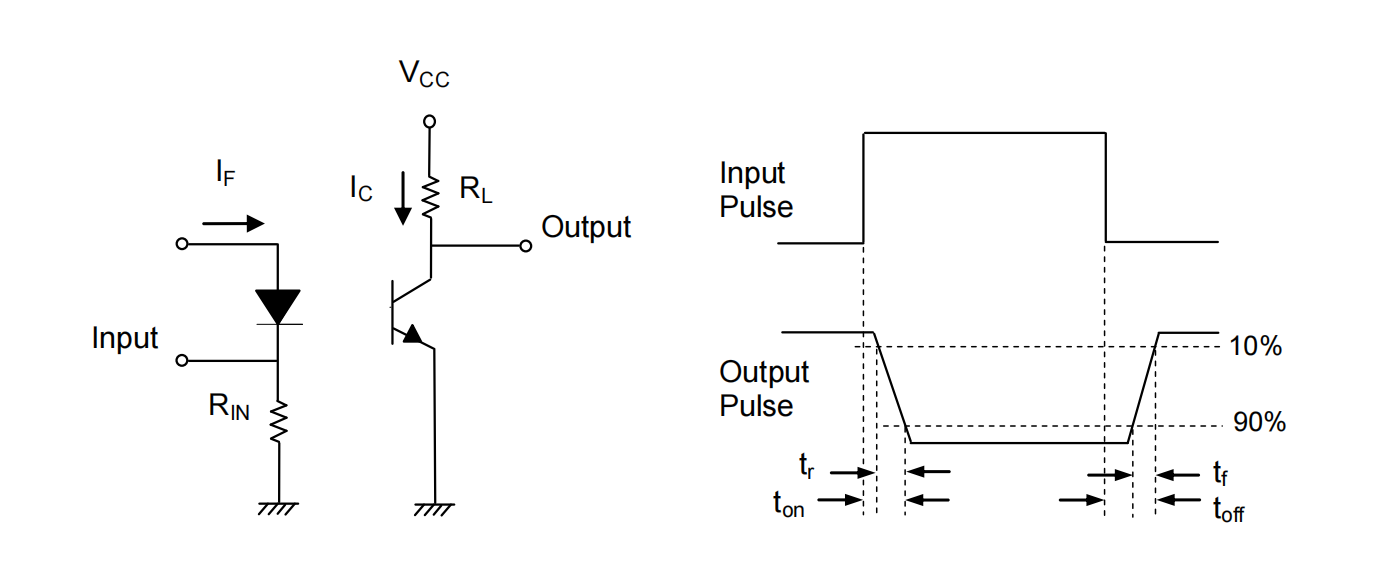

上升时间
下降时间
典型应用：

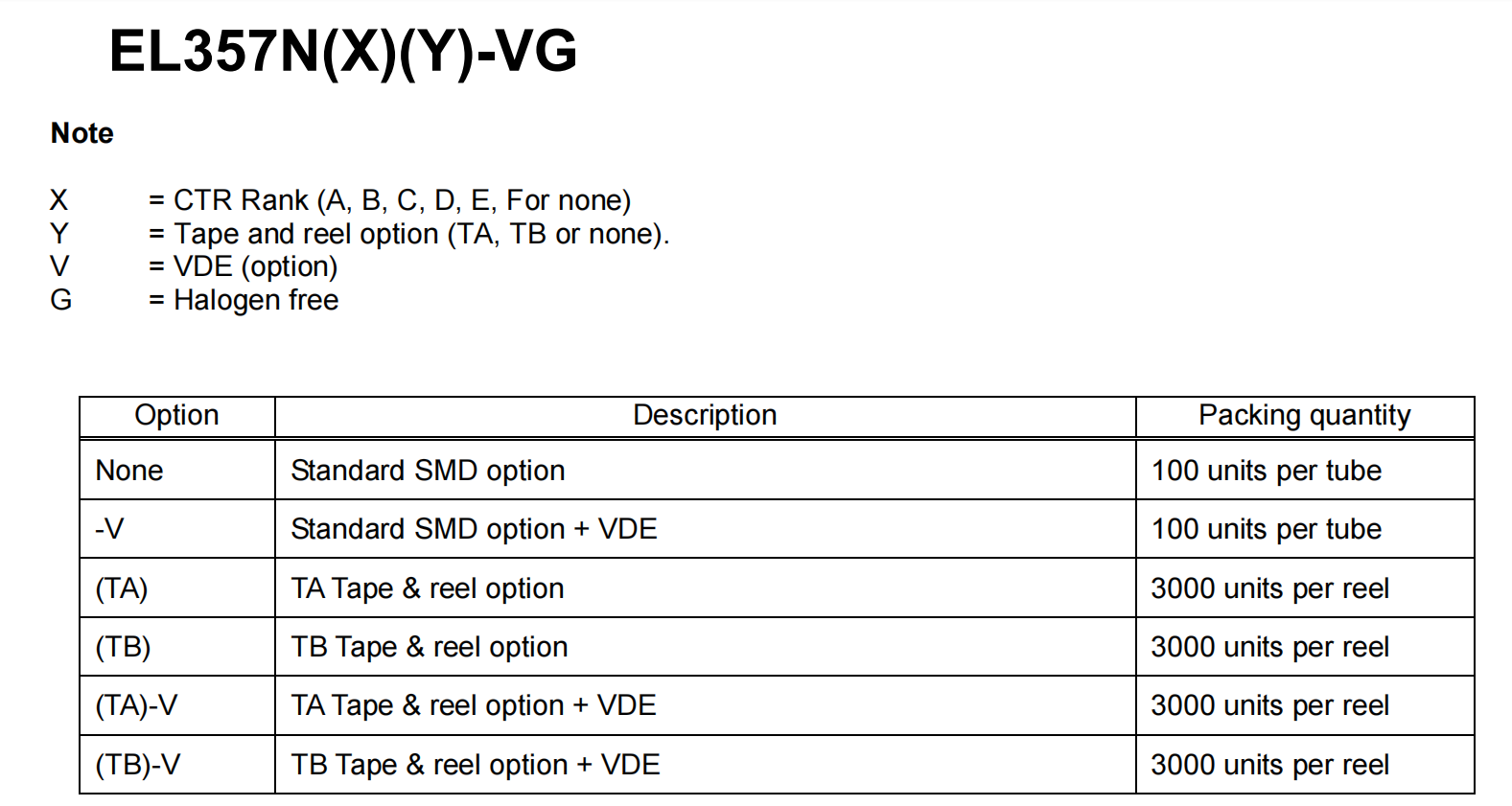

光耦型号的符号说明
