电路分析十五：一键开关机电路

网上很多开关机电路是比较接近的，只是有的器件选型选得不一样，比如下面这个：

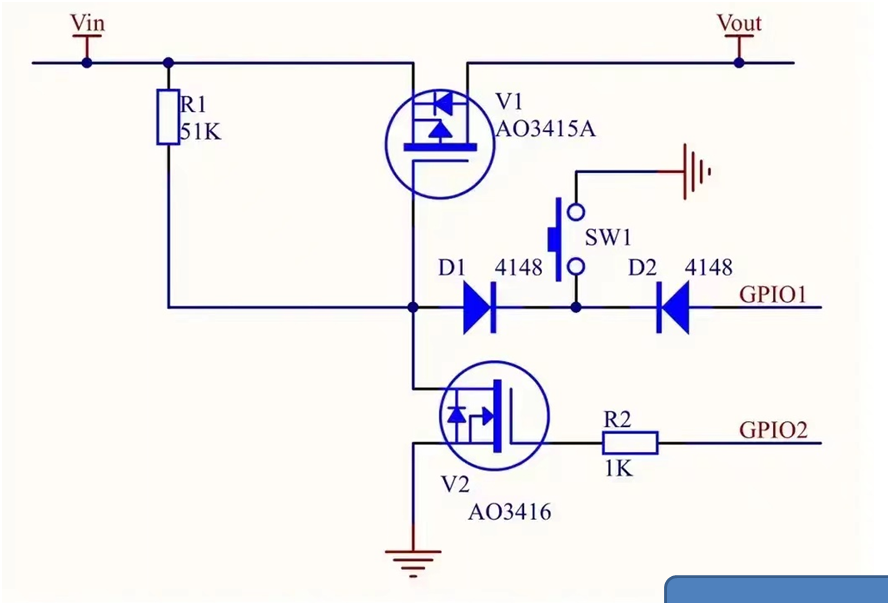

电路1：

 概括一下就是：

电池开关机电路，按键接通，软件拉IO维持；关闭时检测按键，再IO切断。

拉低IO同时也拉低v1的gate，但是高电平时gate不要影响到gpio1

这是开机电路软硬件结合，开关按下到负级v1 g级低电平导通单片机供电工作gpio2 高电平信号用于v1导通保持，再按下开关gpio1 电平变低单片机gpio2停止输出高电平就关机了

按开关前，系统没上电，啥状态也没有。gpio1脚就是检测按钮的。程序开始运行后，检测按钮按下，就给goio2 高电平，维持电源。后面检测到按钮按下就关闭电源。

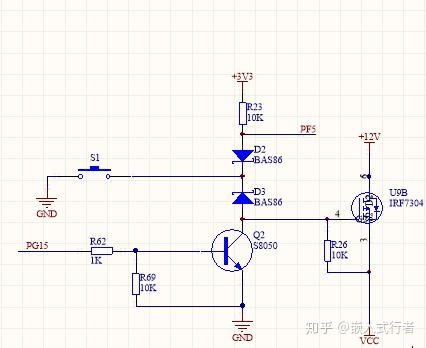

电路2：

电路解析：

电路的通断是用IRF7304一颗大功率的PMOS管来实现的，分析上图电路可知要想把PMOS导通，结合PMOS管的导通条件，MOS管的G极需要满足GS<0，图中的G级有两个通路可以被接地：

1.按键按下，PMOS的G级通过二极管和按键被接 地，PMOS管导通，系统供电。

2.后级电路把PG5引脚拉高，三极管Q2导通，PMOS的G级接地，PMOS管导通。

开机流程：

当系统在没电的情况下，系统不工作，只有通过按键S1来启动系统，当按键被按下时MOS管G极接地，MOS管被导通，此时电源VCC通过MOS管给后级系统供电，当系统启动时，软件运行立即将PG5拉高，MOS管通过方式2导通，松开按键后MOS管继续导通，系统开机。

按键：

系统上电后通过连接在芯片上的IO口PF5来检测按键，按键按下时PF5接地为低电平，按键松开时，PF5通过上拉电阻接高电平，这时按键就可以做功能键长按、短按、双击来使用实现自己想要的功能。

关机：

系统的关机是通过软件来检测实现的，就是所说的“软关机”，软件检测到按键被长按或双击时，将PG15拉低，Q2关断，MOS管关断，系统关机。

二极管的作用：

D2、D3是防止VCC通过R26、R23回路和3.3V连到一起，防止3.3V供电的电压升高，烧坏系统。

一键开关机电路详解 - 知乎

转载：

分享几种一键开关机电路方案【图文详解】-KIA MOS管

方案一

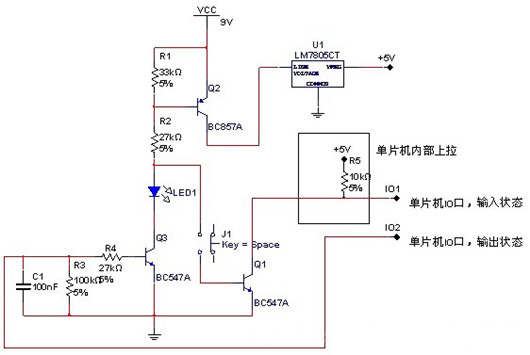

一键开关机电路分析如下：

电路工作流程如下：

A、 Key按下瞬间，Q2、Q1导通，7805输入电压在8.9V左右，7805工作，输出5V电压给单片机供电。

B、单片机工作后，将最先进行IO口初始化，IO1设为输入状态，启用内部上拉；IO2设为输出状态，输出高电平。这时Q2、Q3导通，LED1发光，7805能够正常工作，单片机进入工作状态。

C、当Key再次按下时，检测IO1电平为低，单片机可以通过使IO2输出低电平，Q2、Q3不导通，此时7805输入电压几乎为0，单片机不工作，系统关闭。

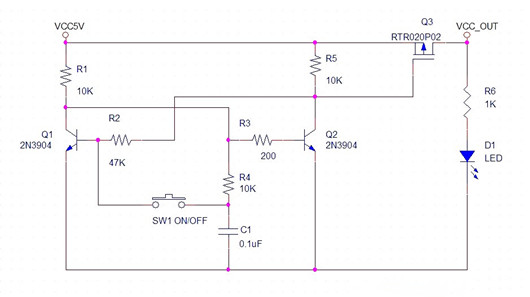

方案二：电路如图

原理很简单，Q1,Q2组成双稳态电路。由于C1的作用，上电的时候Q1先导通，Q2截止，如果没按下按键，电路将维持这个状态。Q3为P沟道增强型MOS管，因为Q2截止，Q3也截止，系统得不到电源。

此时Q1的集电极为低电平0.3V左右，C1上的电压也为0.3V左右，当按下按键S1后，Q1基极被C1拉到0.3V，迅速截止。Q2开始导通，电路的状态发生翻转，Q2导通以后将Q3的门极拉到低电位，Q3导通，电源通过Q3给系统供电。

Q2导通后，C1通过R1,R4充电，电压上升到1V左右，此时再次按下按键，C1的电压加到Q1基极，Q1导通，Q1集电极为低电平，通过R3强迫Q2截止，Q3也截止，系统关机。整个开关机的过程就是这样。

如果要求这个电路的静态功耗低，可以全部采用MOS管，成本要高点，电路如下图，原理都是一样的，双稳态电路。

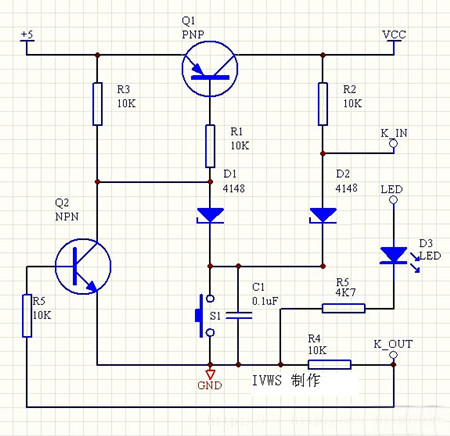

方案三：电路图

单键实现单片机开关机

1、控制流程,按下按键,Q1导通.单片机通电复位,进入工作。

2、检测 K-IN 是否低电平,否 不处理.是 单片机输出 K-OUT 为高电平,Q2导通,相当于按键长按.LED指示灯亮。

3、放开按键,K-IN 经过上拉电阻,为高电平.单片机可以正常工作。

4、在工作期间,按键按下,K-IN 为低电平,单片机检测到长按1秒,K-OUT 输出低电平,Q2截止.LED指示灯熄灭.放开按键,Q1截止,单片机断电。

5、通过软件处理,可以实现短按开机,长按关机。

单片机用PIC16F84A，通过简单的程序演示，证实此电路的可行性。

这种电路如果这样用,是体现不出它的优点,用到开关电源控制,控制光耦.可以做到完全关断电原,实现零功耗待机.有些打印机上就是用这种电路。

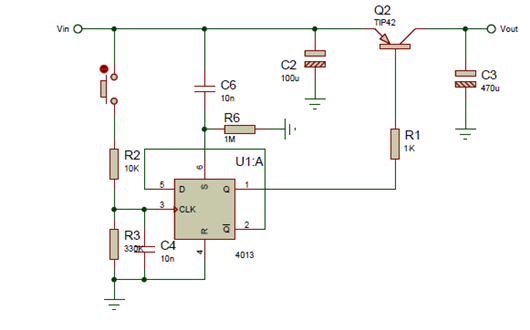

方案四：下面是用 CD4013 构建的电路

CD4013电路关断时已经把后面电路切断了，而4013本身的电源不需关闭，COMS电路静态工作电流极少，1uA以下，可以忽略不计。

用 4013 的电路对电源范围适用较广，3~18V都没问题，电路唯一需调整的就是根据电源电压和负载电流适当更改R1的值。

开关管可使用MOSFET，效果更佳。
