MATLAB Simulink三相四桥臂逆变器仿真模型及详细搭建笔记,MATLAB Simulink三相四桥臂逆变器仿真模型及详细搭建笔记

matlab/simulink三相四桥臂逆变器仿真模型
采用的是电压外环电流内环控制策略,交流测可以接不平衡负载,在负载不平衡的情况下依然可以保持输出电压对称。
直流侧输入电压范围450V~2000V均可。
交流测输出电压为380/220V,不平衡负载和平衡负载均可。
模型包含三相四桥臂逆变器、正负零序分量Park变换、电压外环电流内环控制策略、3D-SVPWM模块、波形查看模块等。
另外自己也总结了搭建该模型的详细笔记,主要记录了各部分的参考文献,原理解释,参数设置,建模经验等。

ID:49226746286738825

怜怜学姐


Matlab Simulink 三相四桥臂逆变器仿真模型

摘要:本文旨在介绍基于Matlab Simulink搭建的三相四桥臂逆变器仿真模型。该模型采用了电压外环电流内环控制策略,能够接受不平衡负载,在负载不平衡的情况下依然能够保持输出电压对称。模型包含了三相四桥臂逆变器、正负零序分量Park变换、电压外环电流内环控制策略、3D-SVPWM模块以及波形查看模块等。本文还提供了详细的搭建过程和相关笔记,包括参考文献、原理解释、参数设置和建模经验等。

一、引言
三相四桥臂逆变器是一种重要的电力电子设备,广泛应用于交流电源的变换和控制领域。为了实现对交流电源的高效稳定的控制,需要设计一个合适的控制策略。本文介绍的三相四桥臂逆变器仿真模型采用了电压外环电流内环控制策略,能够在不平衡负载的情况下保持输出电压对称。

二、模型搭建

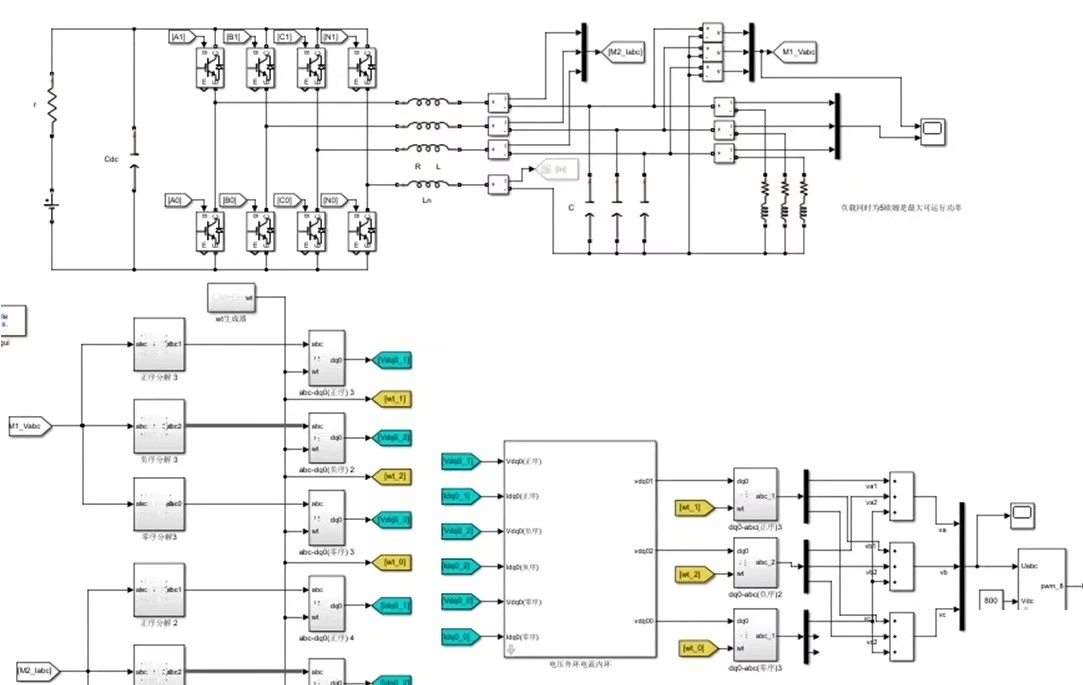

本文的三相四桥臂逆变器仿真模型基于Matlab Simulink平台搭建。模型包含了三相四桥臂逆变器、正负零序分量Park变换、电压外环电流内环控制策略、3D-SVPWM模块以及波形查看模块等。

  1. 三相四桥臂逆变器模块

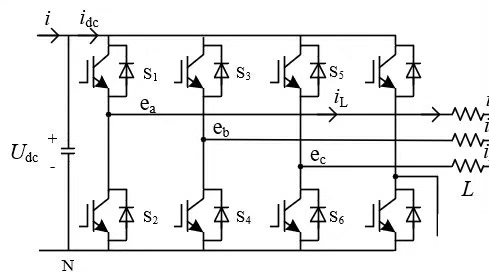

    三相四桥臂逆变器模块是整个仿真模型的核心部分。它能够将直流侧输入电压转换为交流侧输出电压,并通过控制策略实现对输出电压的稳定控制。该模块包含了逆变器的拓扑结构和参数设置。

  2. 正负零序分量Park变换模块
    正负零序分量Park变换模块用于将三相交流电压转换为正负零序分量的电压。它基于Park变换原理,将三相交流信号转换为相对静止坐标系下的正负零序分量。

  3. 电压外环电流内环控制策略
    电压外环电流内环控制策略是本文模型的关键控制策略。它通过电压外环控制和电流内环控制实现对输出电压的精确控制。在负载不平衡的情况下,该控制策略能够保持输出电压对称。

  4. 3D-SVPWM模块
    3D-SVPWM模块是一种基于空间矢量调制原理的PWM控制算法。它能够根据控制信号生成逆变器的PWM信号,实现对输出电压的精确调节。

  5. 波形查看模块

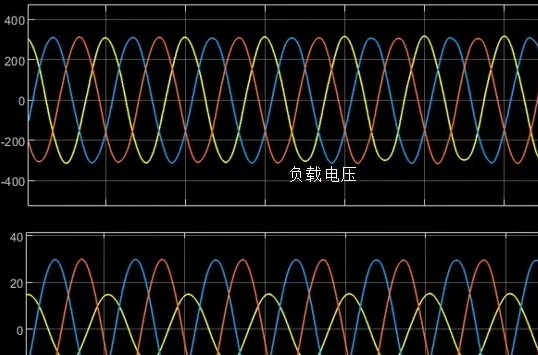

    波形查看模块用于实时监测模型的各种波形信号,包括输入电压、输出电压、控制信号等。通过该模块,可以直观地观察模型的运行状态和控制效果。

三、模型特点
本文介绍的三相四桥臂逆变器仿真模型具有以下特点:

  1. 适应性强:模型能够接受不平衡负载,在负载不平衡的情况下依然可以保持输出电压对称。
  2. 输入电压范围广:模型能够适应多种直流侧输入电压范围,包括450V~2000V。
  3. 输出电压可调:模型能够输出380V和220V的交流电压,且适用于平衡负载和不平衡负载。
  4. 控制策略稳定:采用电压外环电流内环控制策略,能够实现对输出电压的精确控制。

四、模型应用
本文介绍的三相四桥臂逆变器仿真模型可用于交流电源的变换和控制应用。通过该模型,可以对逆变器的控制策略进行仿真分析,并对不同负载条件下的输出电压进行稳定性评估。

五、总结
本文基于Matlab Simulink平台搭建了一个三相四桥臂逆变器仿真模型,该模型采用了电压外环电流内环控制策略,能够在不平衡负载的情况下保持输出电压对称。模型具有适应性强、输入电压范围广、输出电压可调和控制策略稳定等特点。该模型可用于交流电源的变换和控制应用,并可以进行仿真分析和稳定性评估。

本文还提供了详细的搭建过程和相关笔记,包括参考文献、原理解释、参数设置和建模经验等。这些资料可以为读者深入理解三相四桥臂逆变器的原理和控制策略提供帮助。

关键词:Matlab Simulink,三相四桥臂逆变器,电压外环电流内环控制策略,3D-SVPWM,仿真模型,搭建过程,建模经验。

【相关代码,程序地址】:http://fansik.cn/746286738825.html
