三相四桥臂APF的双闭环控制的simulink仿真图

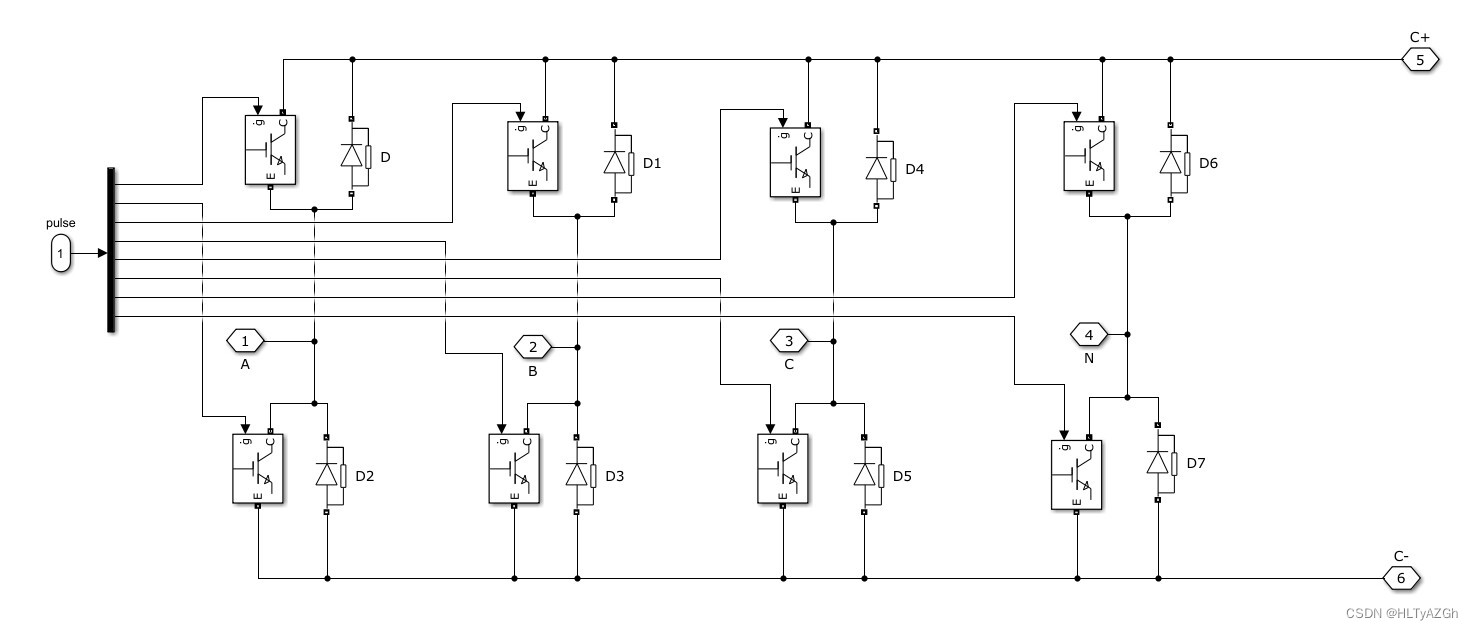

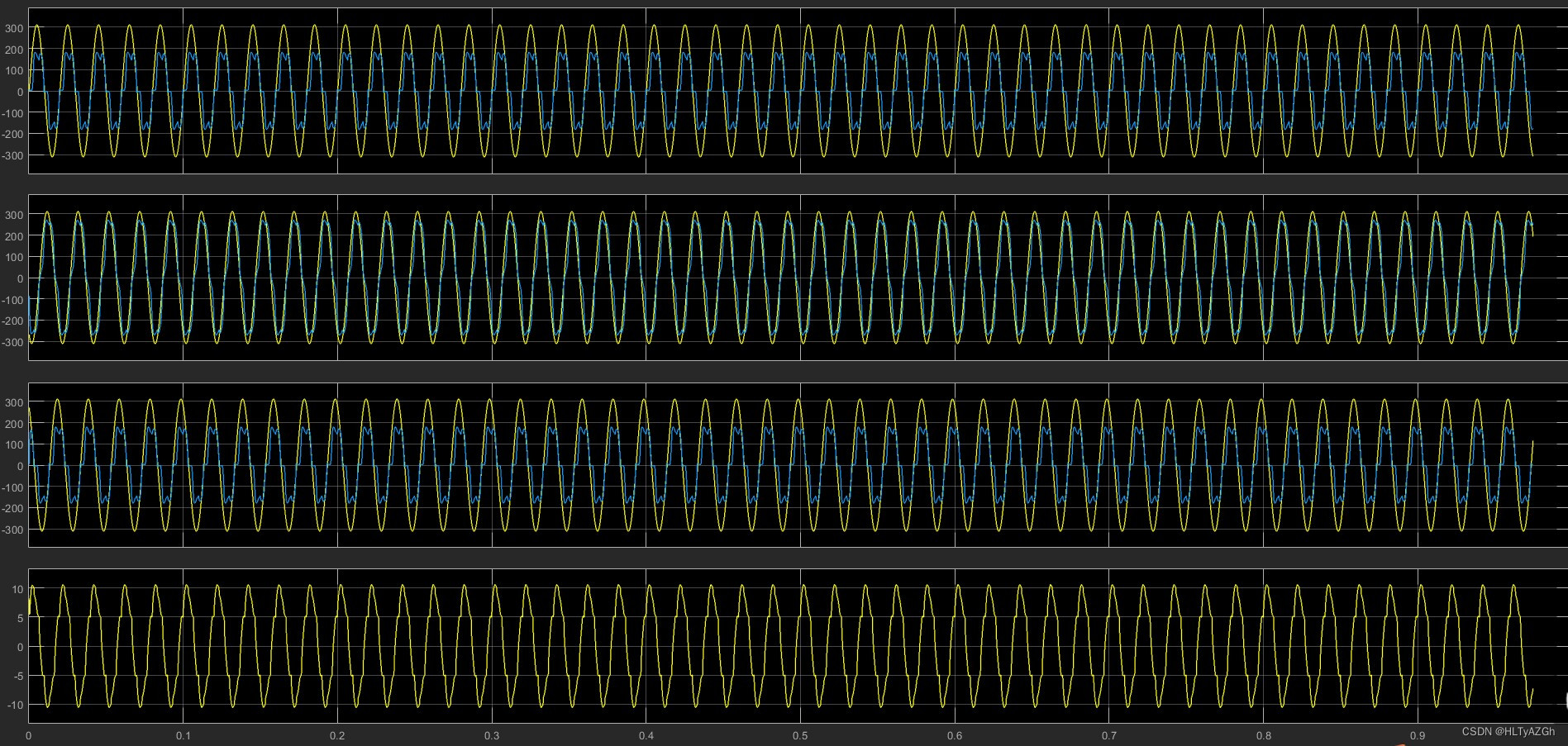

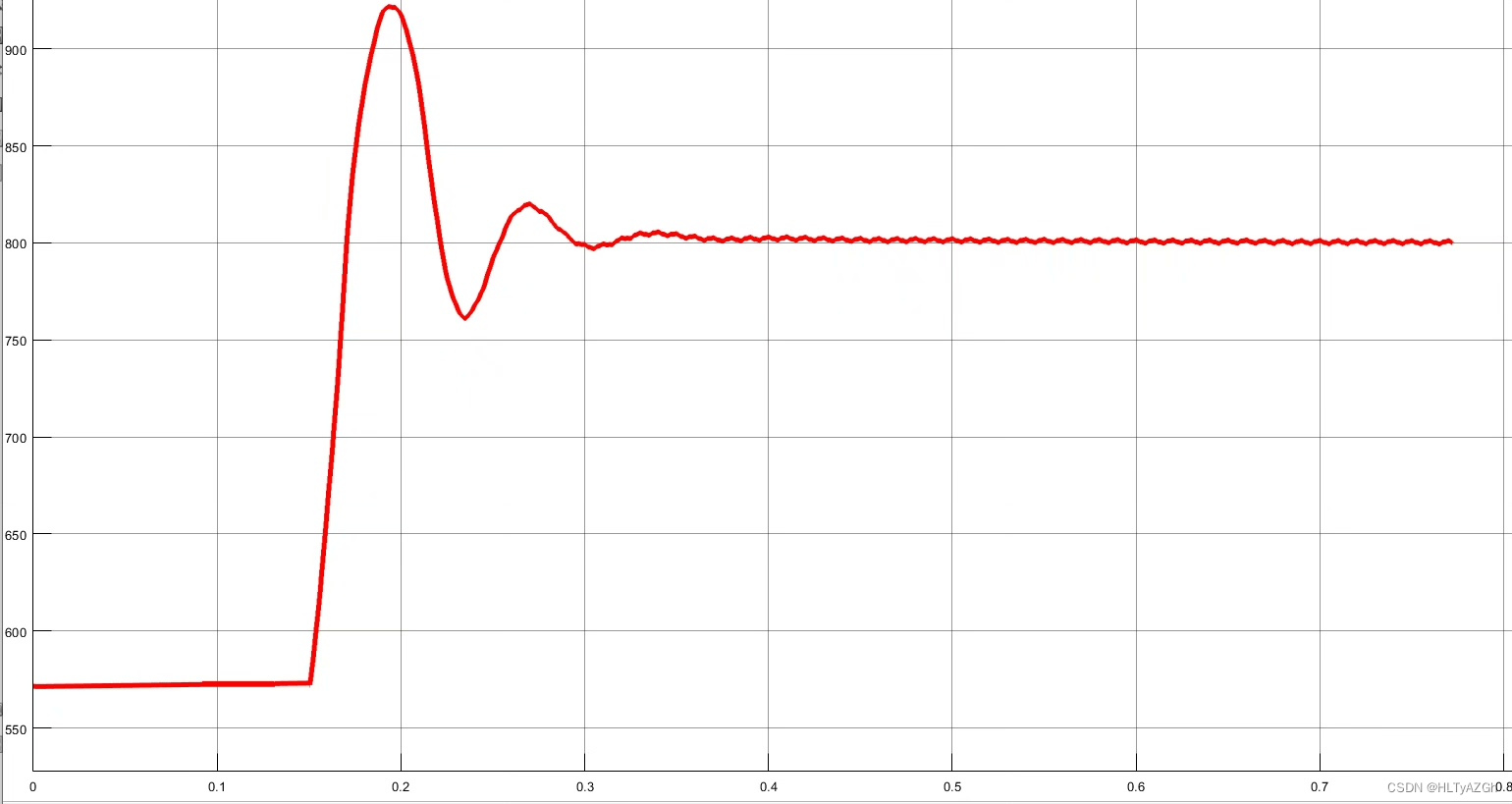

三相四桥臂APF的双闭环控制的simulink仿真图，用的是Matlab2018a，可以看出，控制前电网电流THD值达24%，中线电流10A，经过PID控制以后降低到了5%以下，母线电压稳定在800v,中线电流降为2A
随仿真有参考文献

三相四桥臂APF（Active Power Filter）是一种用于电力电子领域的关键技术，它能够有效的改善电网的质量，对电网中的谐波进行抑制和谐波滤除，提高电能的质量和可靠性。本文将会介绍APF的原理和双闭环控制策略，并基于Matlab2018a中的Simulink仿真工具，展示APF控制前后的电网电流THD（Total Harmonic Distortion）值以及中线电流的变化情况。

首先，让我们先来了解一下APF的原理。APF利用功率电子器件实现对电网中的谐波进行滤除，从而达到改善电网质量的目的。在APF的控制策略中，采用了双闭环控制系统，分别对电流和电压进行控制。其中，电流控制回路主要用于保证APF输出电流与电网电流的同相，以实现谐波电流的消除。而电压控制回路则用于保持母线电压的稳定，确保APF输出的电流与电网电压同相。

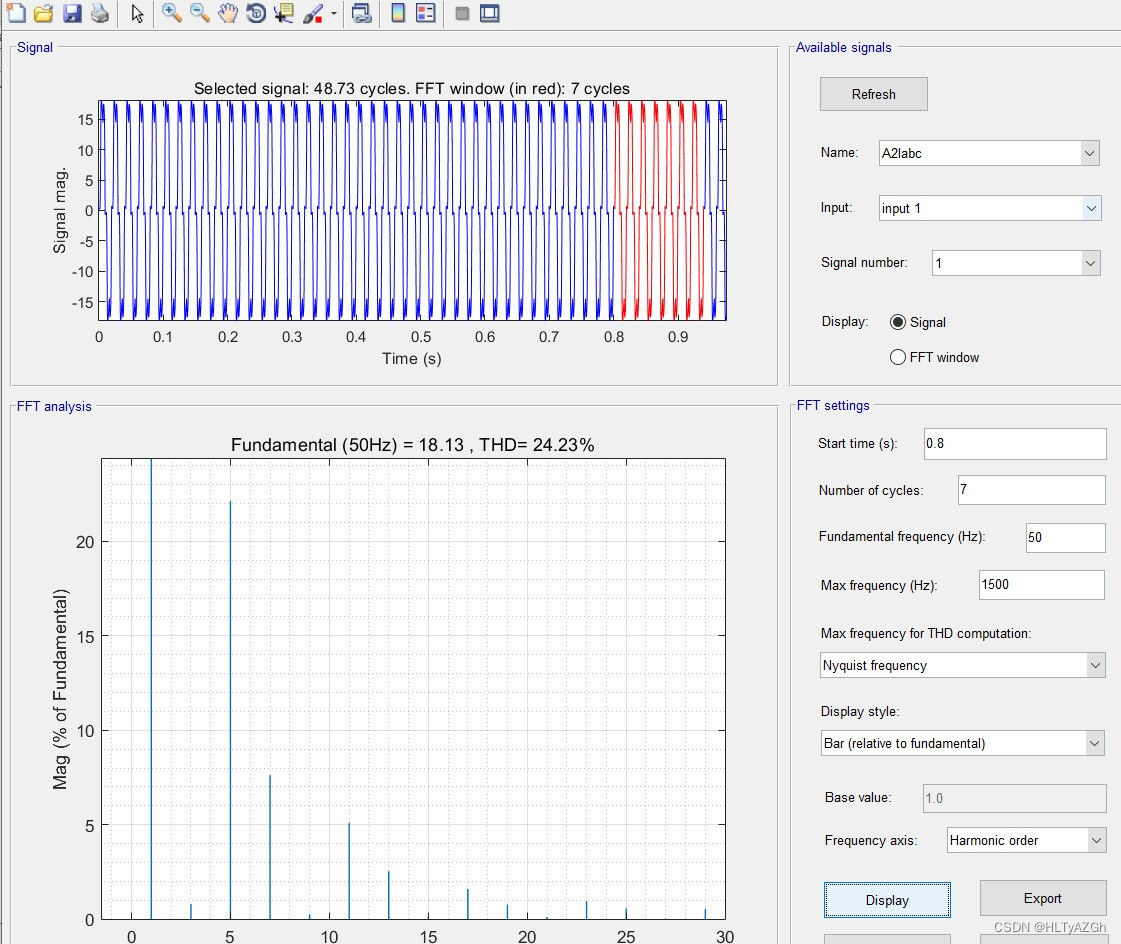

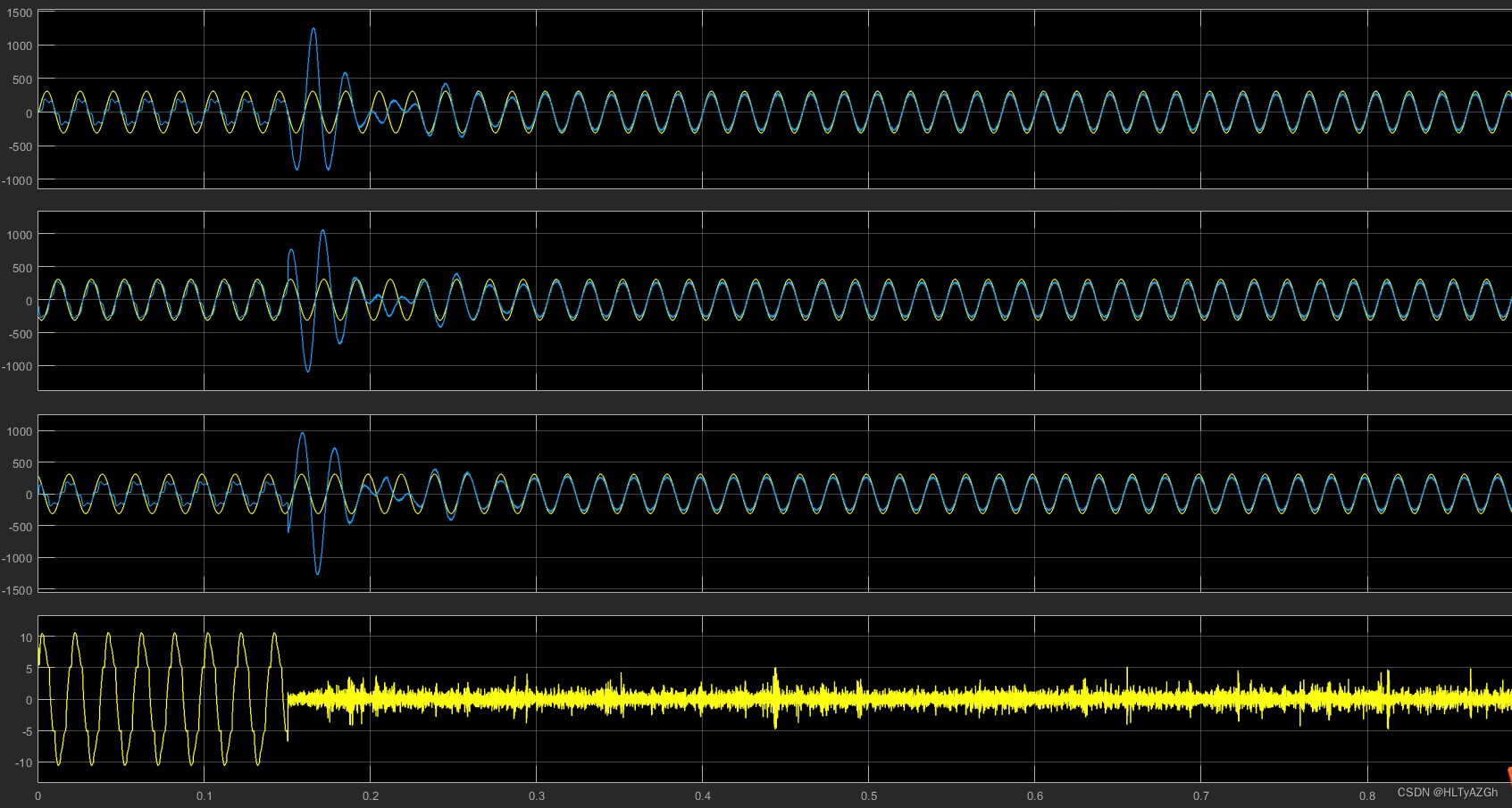

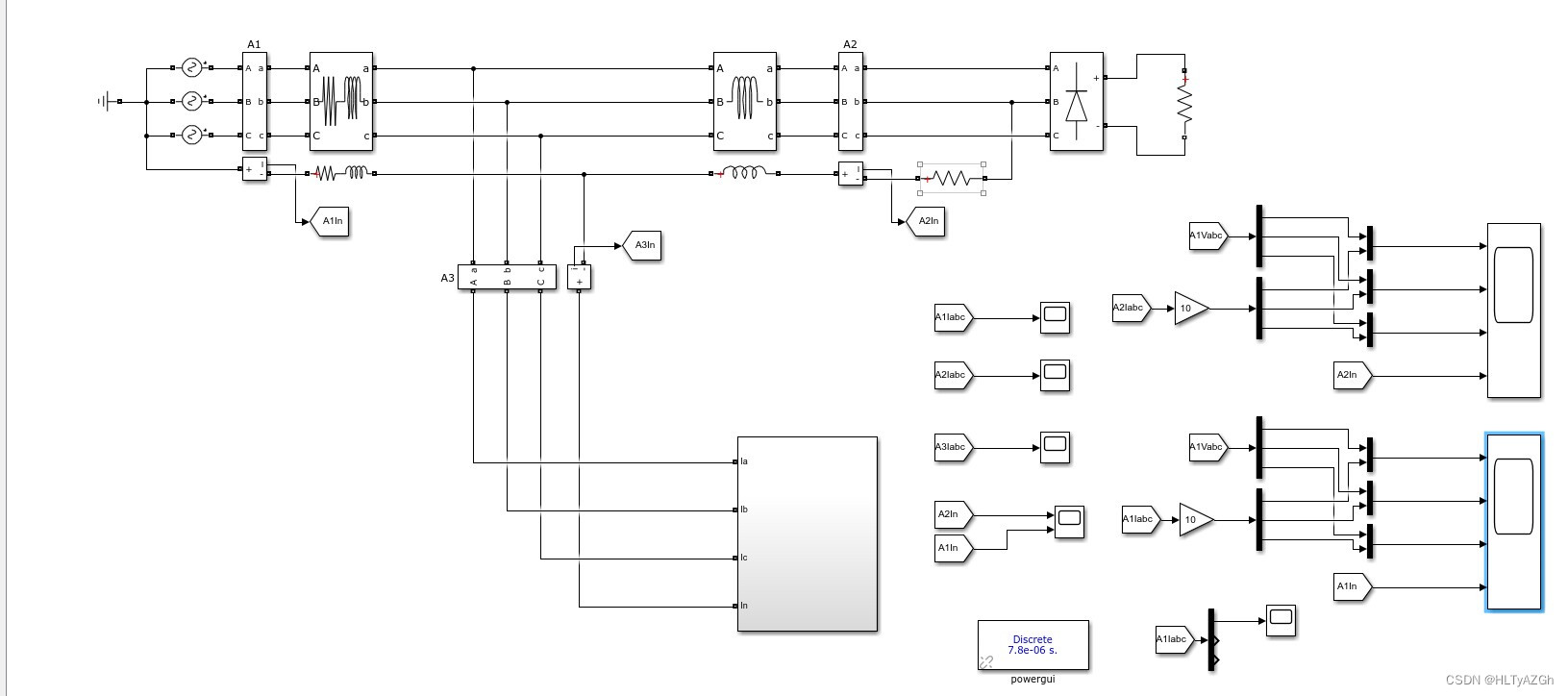

在Simulink仿真图中，我们可以看到APF的双闭环控制系统的结构。通过PID控制策略，APF能够迅速响应电网电流的变化，并调整输出电流，以实现谐波电流的滤除。通过对该仿真图的观察，我们可以得知，在进行PID控制之前，电网电流的THD值高达24%，而经过PID控制以后，THD值降低到了5%以下。这充分证明了PID控制策略对于提高电网质量的效果。同时，中线电流从10A降低到了2A，显示出APF对电网电流的稳定控制能力。

这里需要注意的是，本文仅仅是基于Simulink仿真图进行了APF控制效果的展示，实际应用中还需要进行更加详细的实验和验证。同时，控制策略的选择也需要根据具体的电网质量问题进行调整和优化。关于APF的控制策略和具体实现方式，可以参考相关的技术文献和专业论文。

总而言之，APF
