solidworks一份草图多次拉伸与多次凸台

前言
初学者可能以为solidworks的凸台拉伸和切除都是一份草图对应一个拉伸或者切除，其实不然。solidworks中的所有草图都是可以多次重叠使用同种或者异种特征操作操作的。下面我们以一个简单的含有两重封闭曲线（即封闭轮廓）的草图为例来试验。我们可以通过以下几种方式来实现同一份草图实现多层凸台。

文章出处： https://haigear.blog.csdn.net/article/details/103950391

一、常规的草图绘制

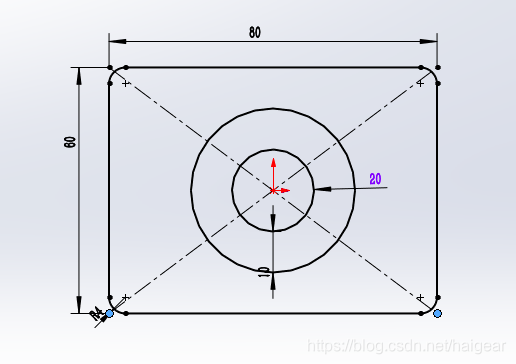

比如，我们绘制了如下的草图，

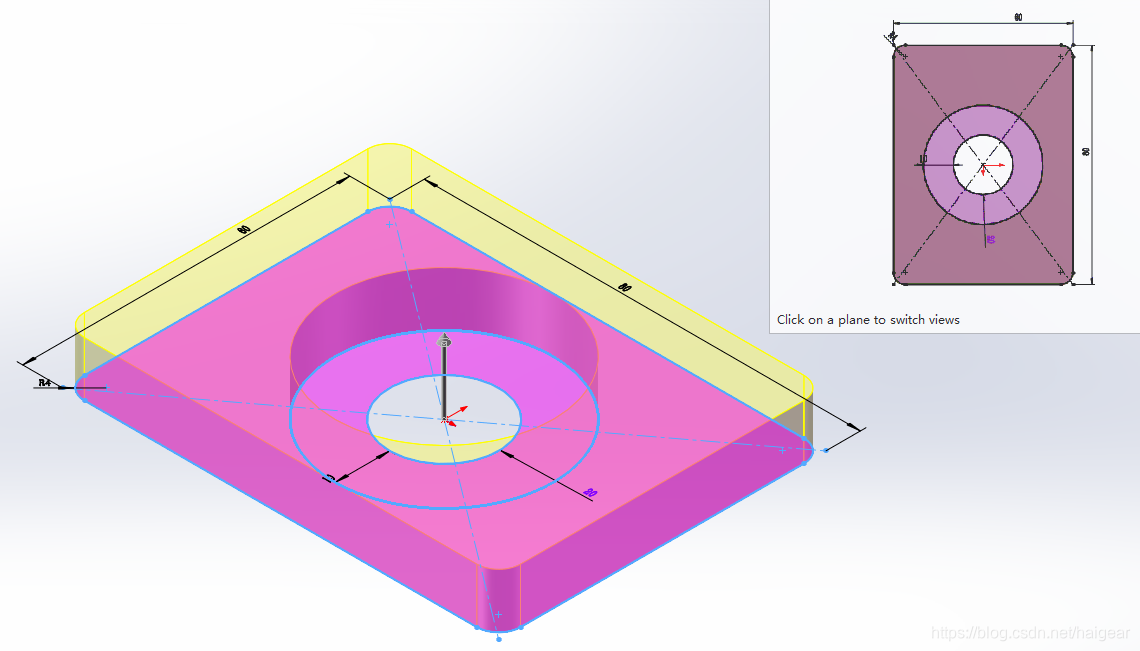

在拉伸的时候往往如果一次拉伸的话就会出现如下图的拉伸效果。

但我们可能需要的是下图所示的三层凸台，那么显然不符合我们的需要。

二、三层台拉伸

一个草图三层台拉伸，其实方法很简单，就是通过三次（如果是N层台就进行N次拉伸），具体操作如下图：

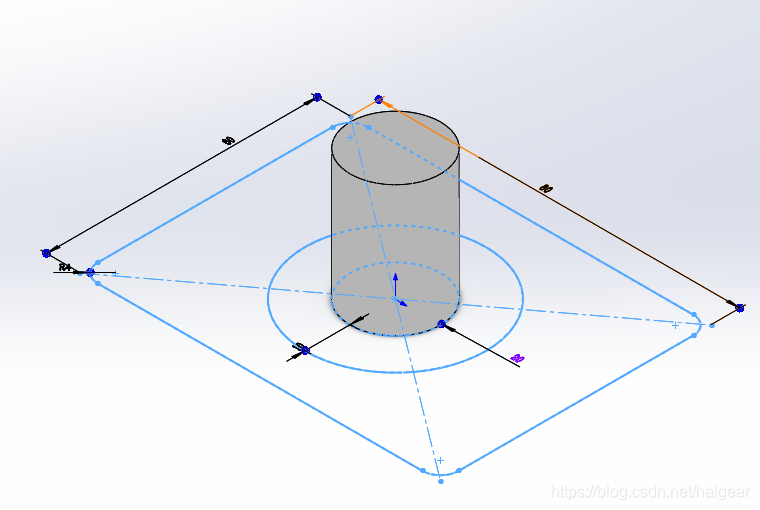

1、首先拉伸中间的高台（可以根据自己的喜好选择）

拉伸完毕后退出拉伸状态。

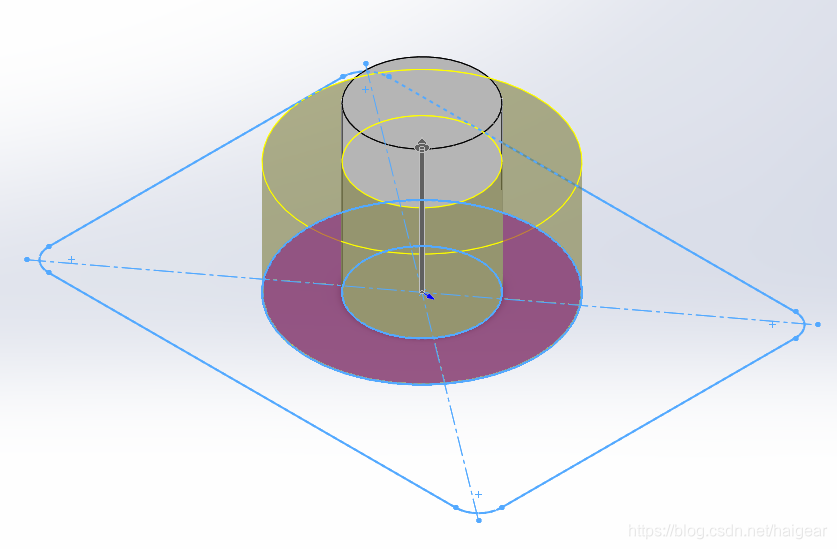

2、拉伸大圆台

继续点选草图，再次进入拉伸模式。

拉伸完毕，点确定退出拉伸命令状态。准备下一次拉伸。

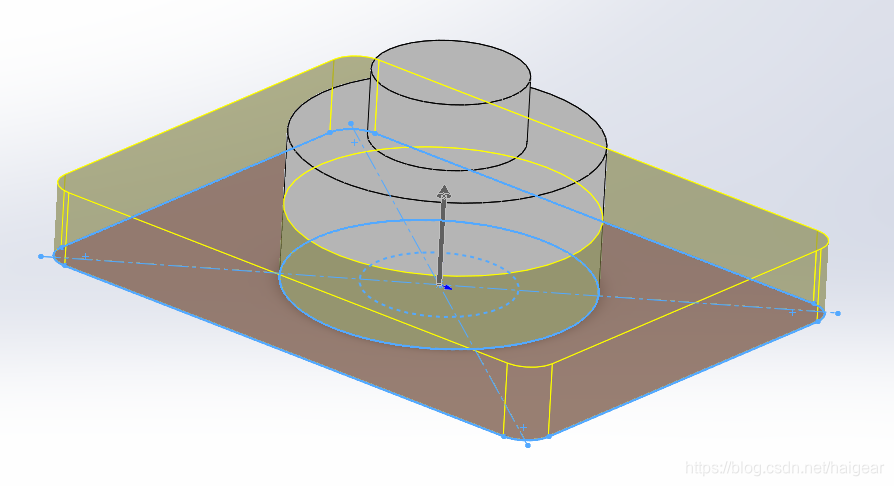

3、拉伸矩形平台

和上面的步骤一样，再次选择草图。

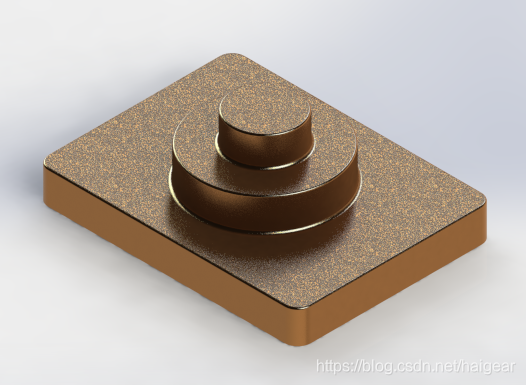

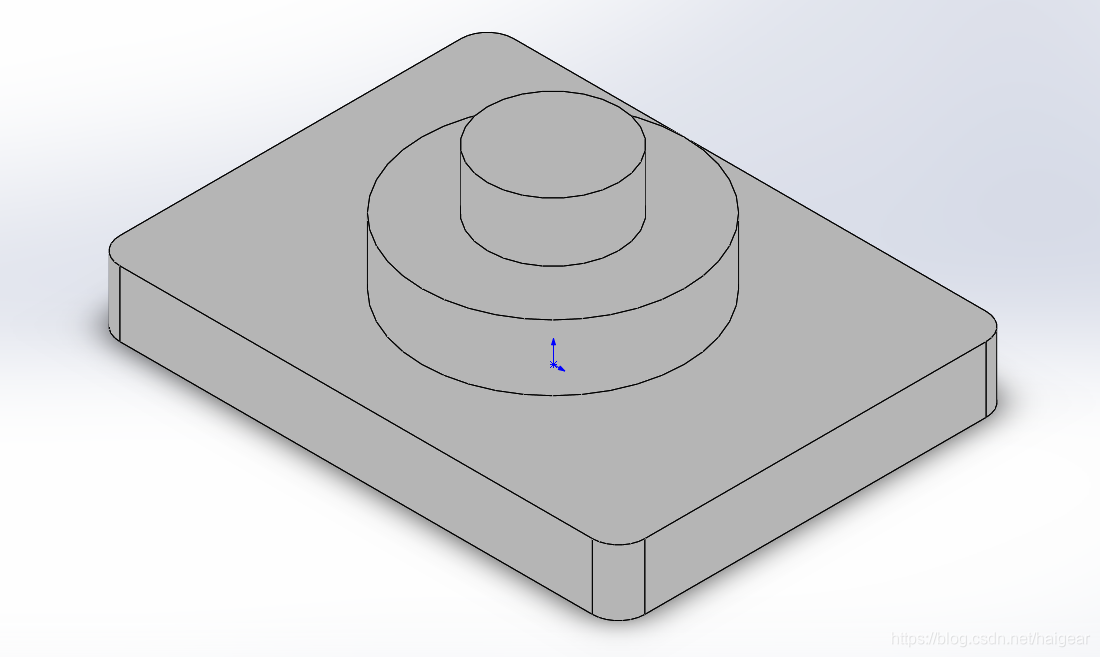

4.最终效果：

转载请注明出处：https://haigear.blog.csdn.net/article/details/103950391
