solidworks做劲板遇到的几种错误

普通的状况下，我们做给实体做一个劲板是比较容易的，常规情况下当我们绘制好一条劲板标准线后选择Rib命令然后确认就可以顺利完成。但是我们偶尔会遇到这样或那样的错误提示。

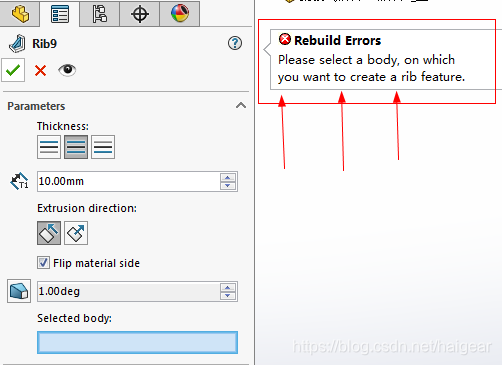

1、必须择一个实体“”“Please select a body,on which you want to create a rib feature.”

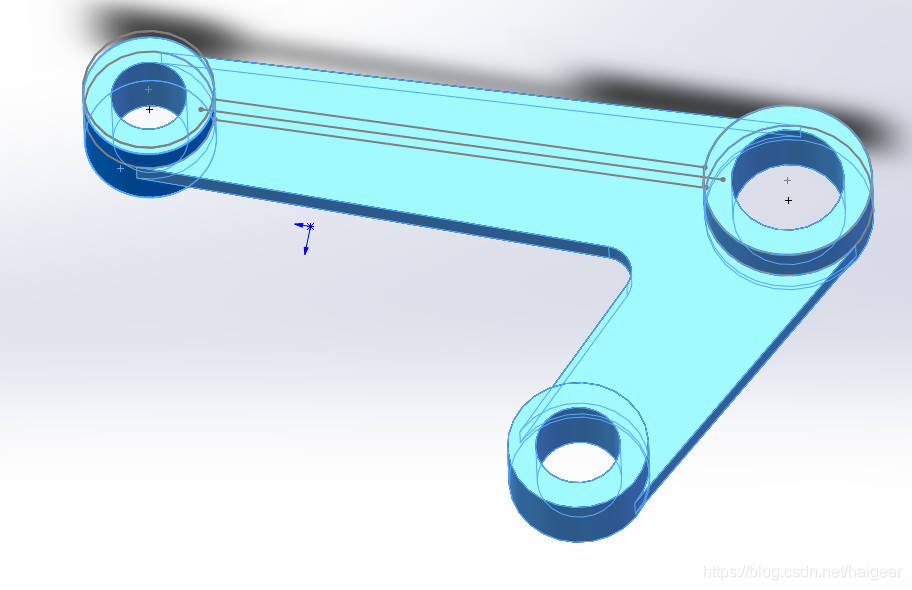

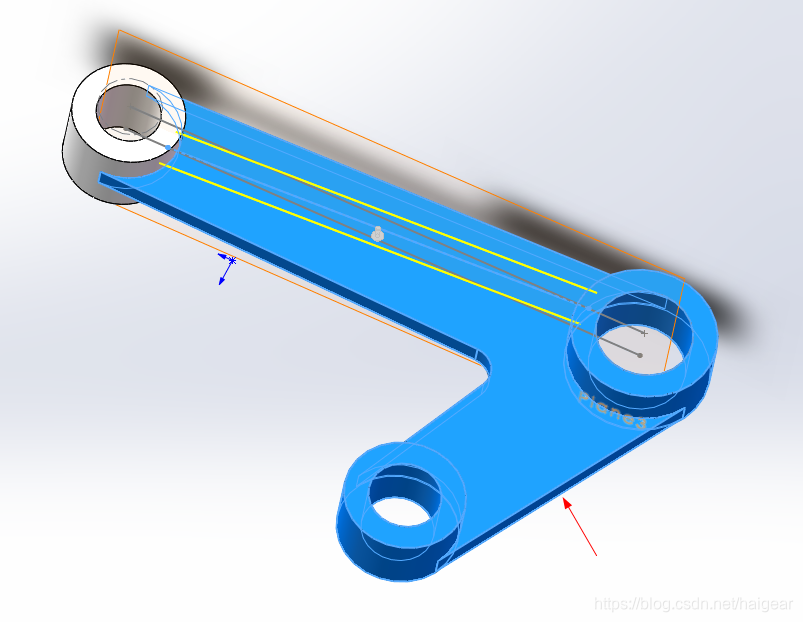

如下图，我们明明已经选择了一个实体模型，但为什么还是会这样提示呢？我们仔细看，最左端的实体不和蓝色选择部分不属于一个实体，劲板是架设在两个圆筒之间，所以，我们必须在做劲板之前把他们合成为一个实体才可以顺利过关。（3d max中的确有合并实体，SolidWorks中有不有呢？）

实际，在SolidWorks中也是有合并实体的命令的，我们可以在顶部菜单Insert下Features中找到一个Combine的功能，就是它了。

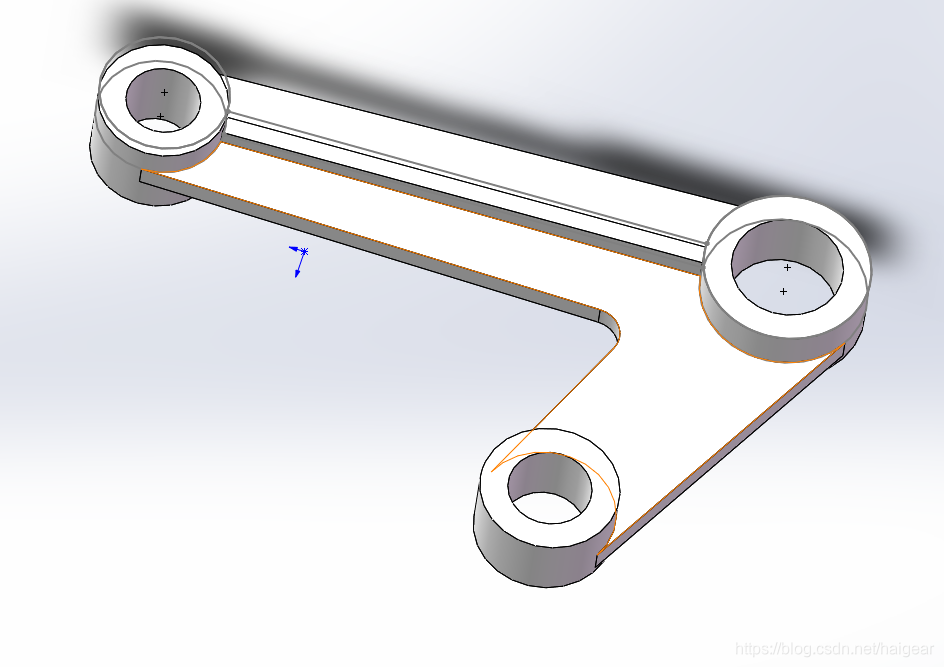

我们来合并一下，合并后看到前面的两个部分形成为一个整体了。

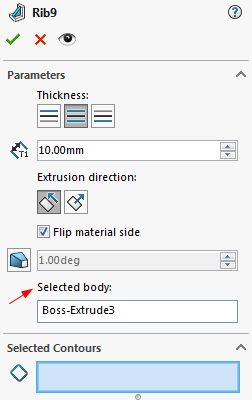

合并之后，然后Rib就可以顺利操作了，RIb的时候再也没有要我们选择一个实体模型了。

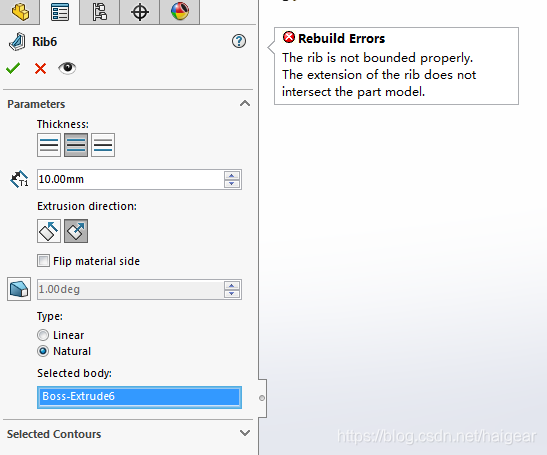

2、劲板标准线没有适合的边界：The rib is not bounded properly. The extension of the rib does not intersect the part model.
这个提示其实是告诉我们，我们绘制的劲板的标准线没有和劲板连接的圆筒体相交，意思是这根线须穿过圆筒外表面，进入圆筒体中，而不是与表面轮廓相交。

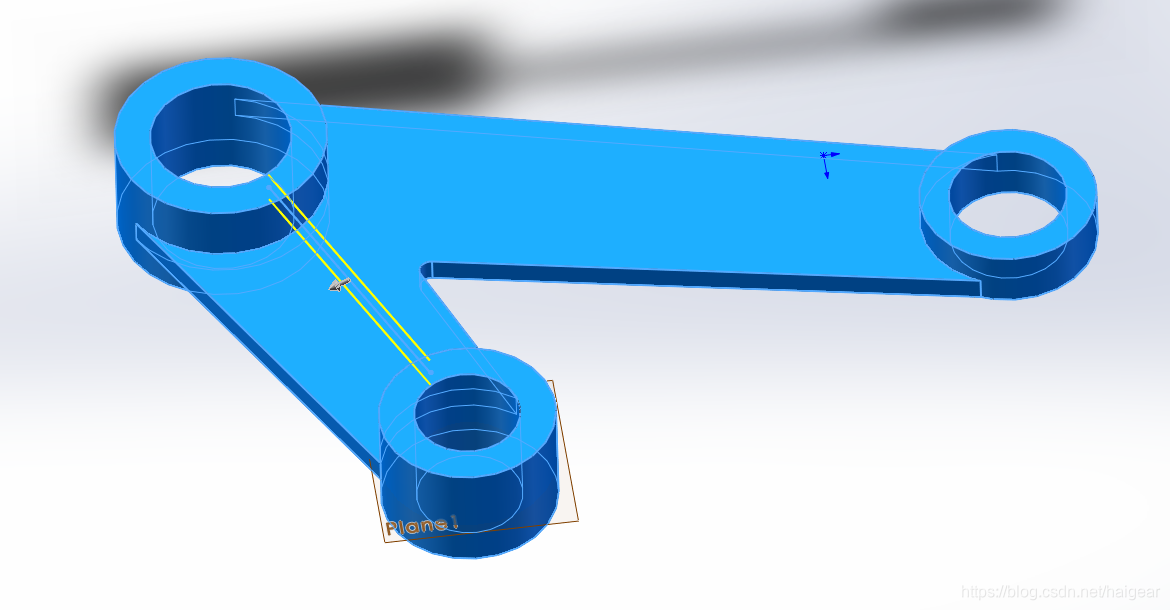

下图就是拉长劲板的标准线，与圆筒体实体相交了。那么这样就可以顺利建立RIB了。

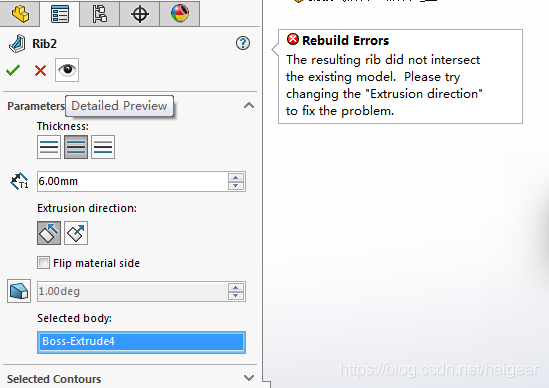

3、提示没有和实体相交：The resulting rib did not intersect the existing model.Please try changeing the “Extrusion direction to fix the problem”.

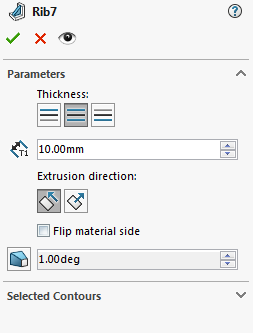

很显然，这里是提示劲板无法与模型相交，劲板的伸展方向有问题，我们可以点击Extrusion direction来修改。

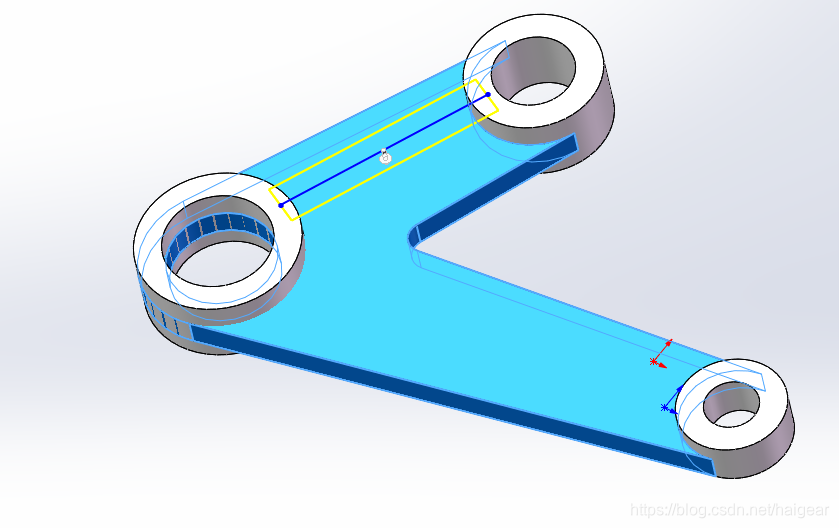

从图片来看，这个更清楚，伸展方向的箭头是向左边的而不是向下的，所以不能和下面的模型相交。

这里有一个小技巧，可能一开始我们的方向就是对的，但仍然提示我们“rib did not intersect the existing model”，那么我们可以先将劲板的宽度增大，然后再通过修改劲板宽度到小的宽度就不会提示了，我们的目的也达到了。
