solidworks中开孔绘制螺纹孔

在SolidWorks中开孔对于新手来说并不那么容易，尤其是要开一个螺纹孔（沉头螺纹孔相对来说是开孔中最复杂的）。下面我们试图通过开一个螺纹沉头孔来讲述SolidWorks开孔的方法和步骤。

文章出处： https://haigear.blog.csdn.net/article/details/111504639

一、模型准备

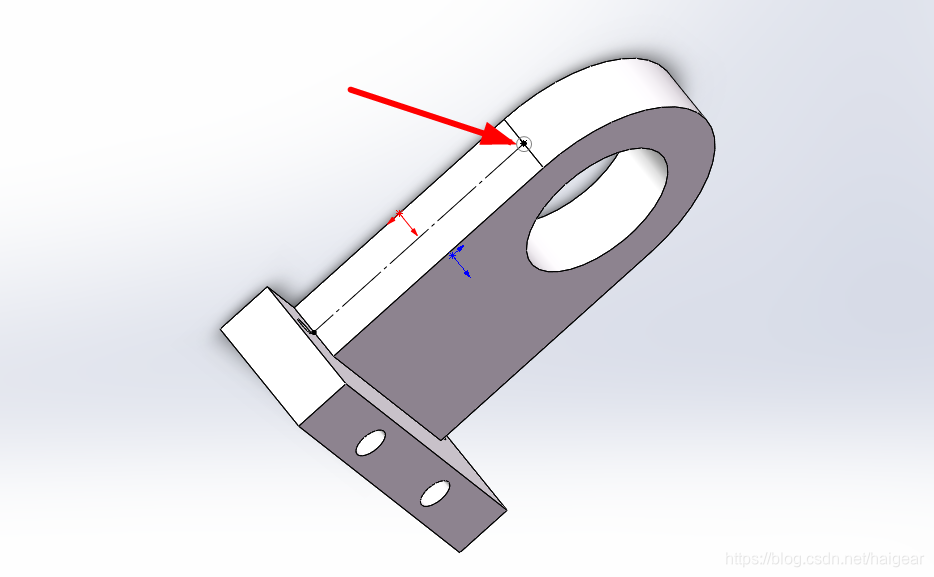

首先我们绘制一个实体，比如我们预设在箭头所示位置开孔（我们可以在中心处绘制一个点，方便我们在接下来的开孔定位中快捷获取孔心位置）

二、点击开孔向导（Hole Wizard）

为使我们能够更清楚的看到开孔效果，我们对实体进行中心线剖面，如下图：

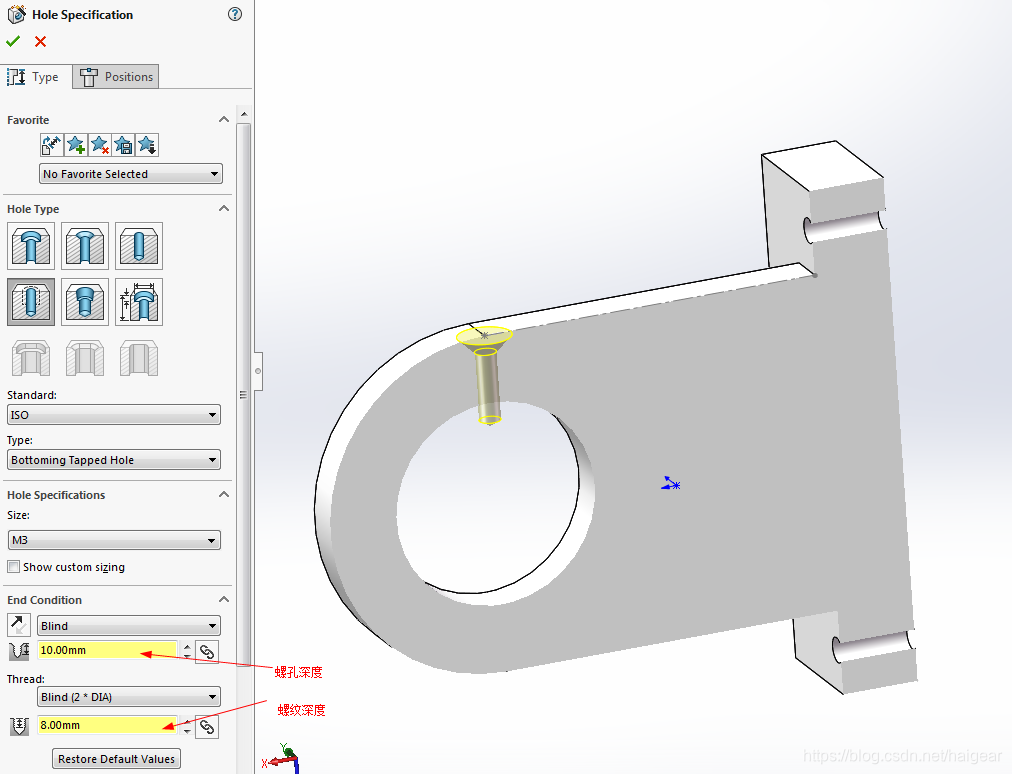

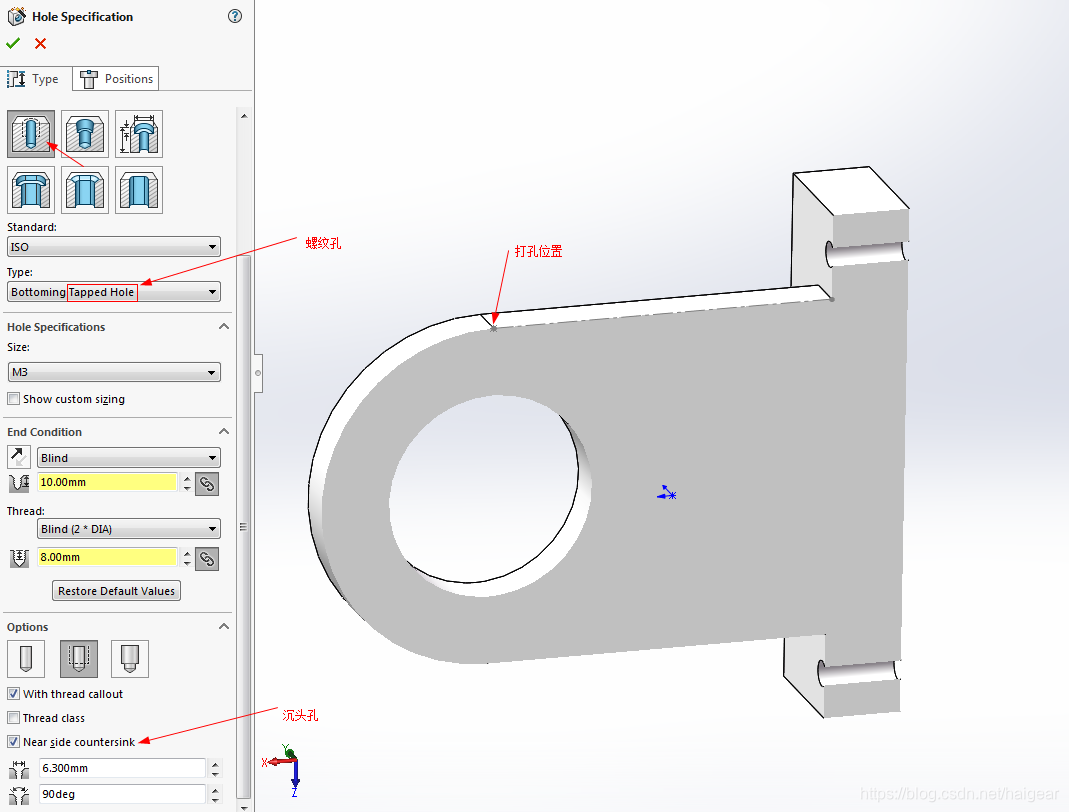

第一步，选择打孔类型

（这里选择螺纹孔Tapped Hole）

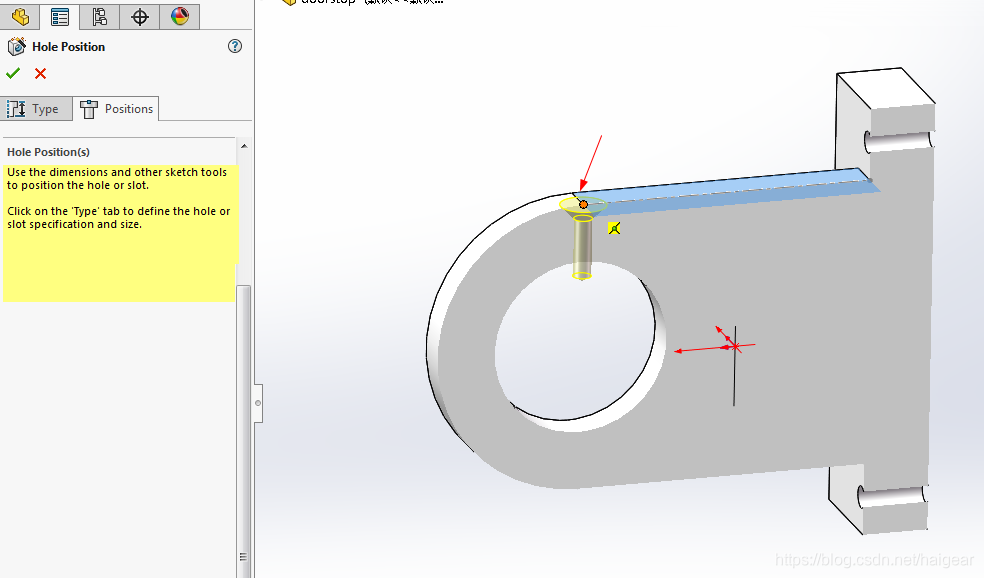

第二步，捕捉打孔位置

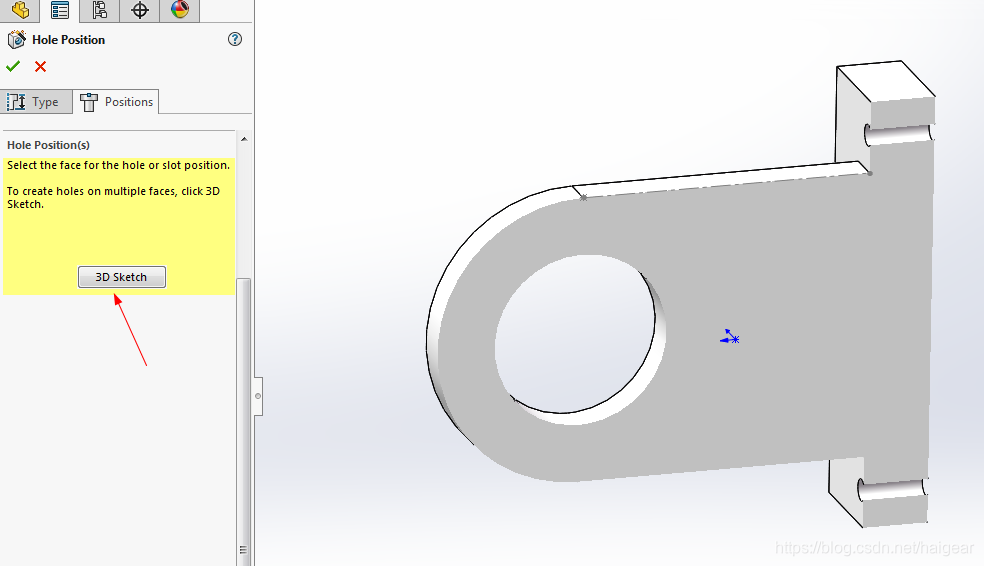

（在第一步中我们已经绘制了打孔位置的中心点），点击3D Sketch即开始绘制螺纹的三维草图了（也开始位置捕捉了）

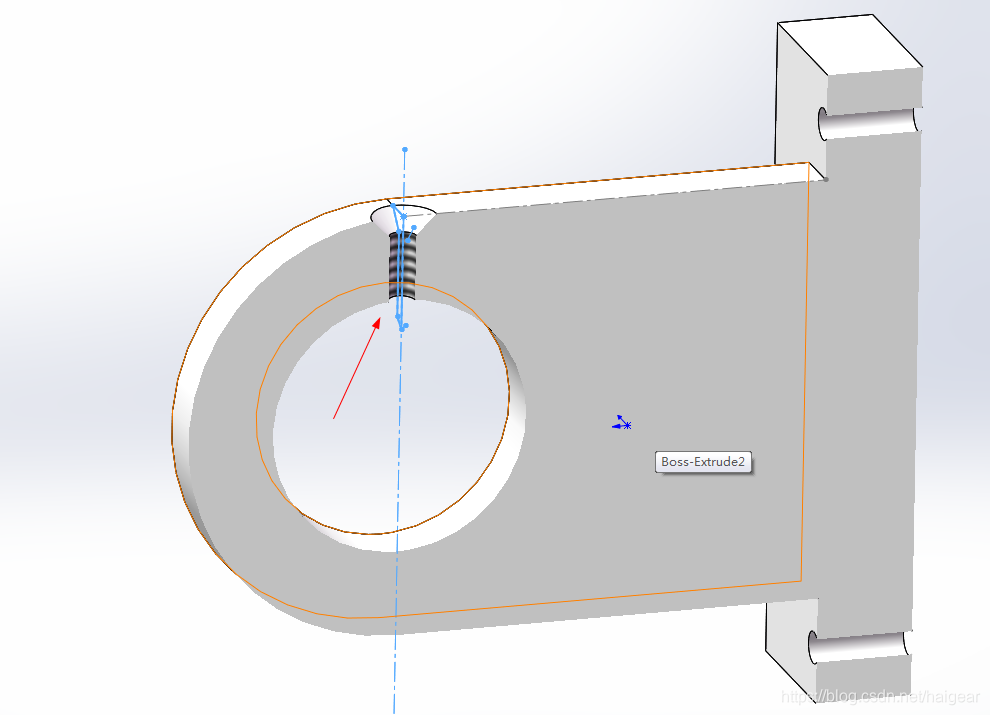

点击向导标题下面的勾选完成此次打孔。完成效果如图：

我们可以点击对应的草图进一步观察对比一下我们设置的相关参数：

我们看到这里有两个角度，一个是沉头部分的角度是90度，一个是螺丝的尖顶角度。这个孔是我为我的器件开的一个沉头自攻螺丝的孔。大家喜欢什么类型的可以根据自己的需要开孔。
