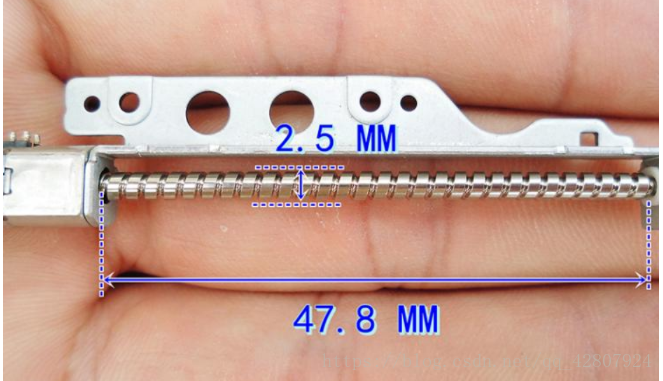

买了这么个小东东，丝杆滑套倒是没找到，自己3D打印咯，那怎么画这个零件，怎么画螺纹呢
在这里插入图片描述

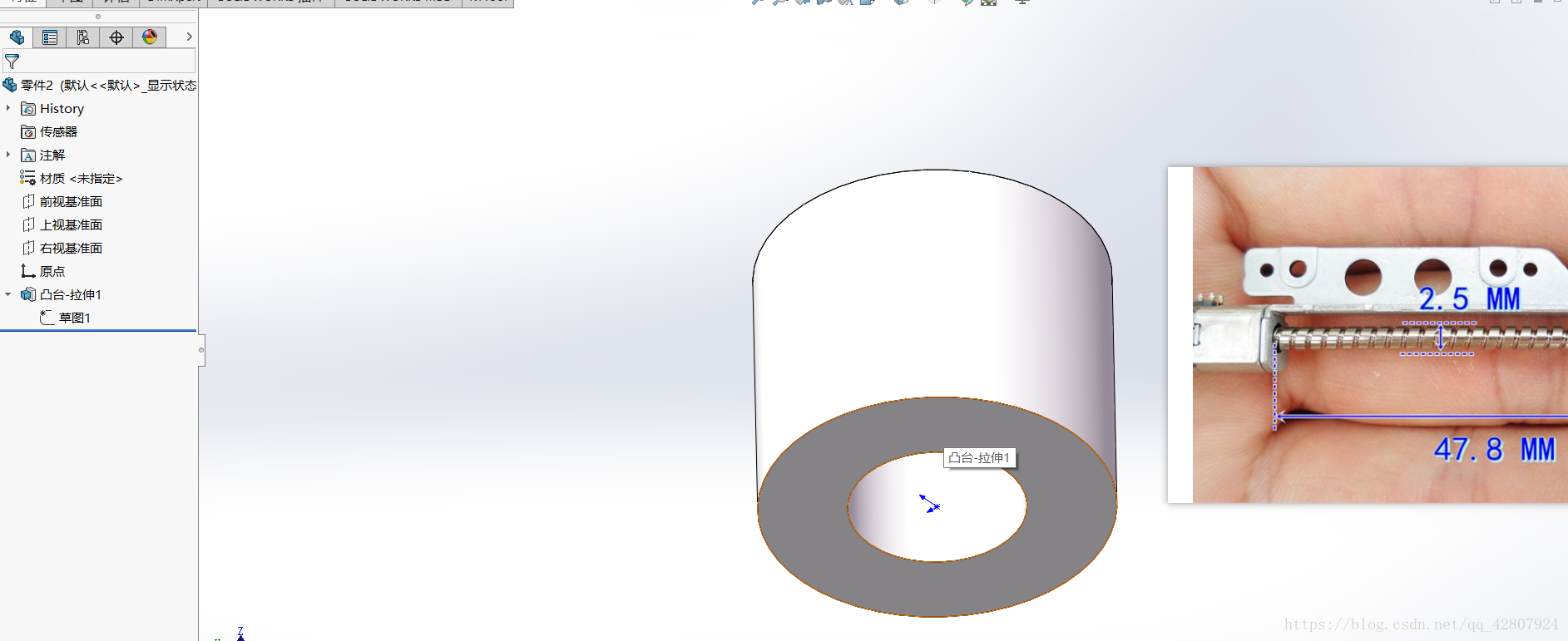

首先前基准面新建草图，拉出空心2.5mm圆柱

在这里插入图片描述

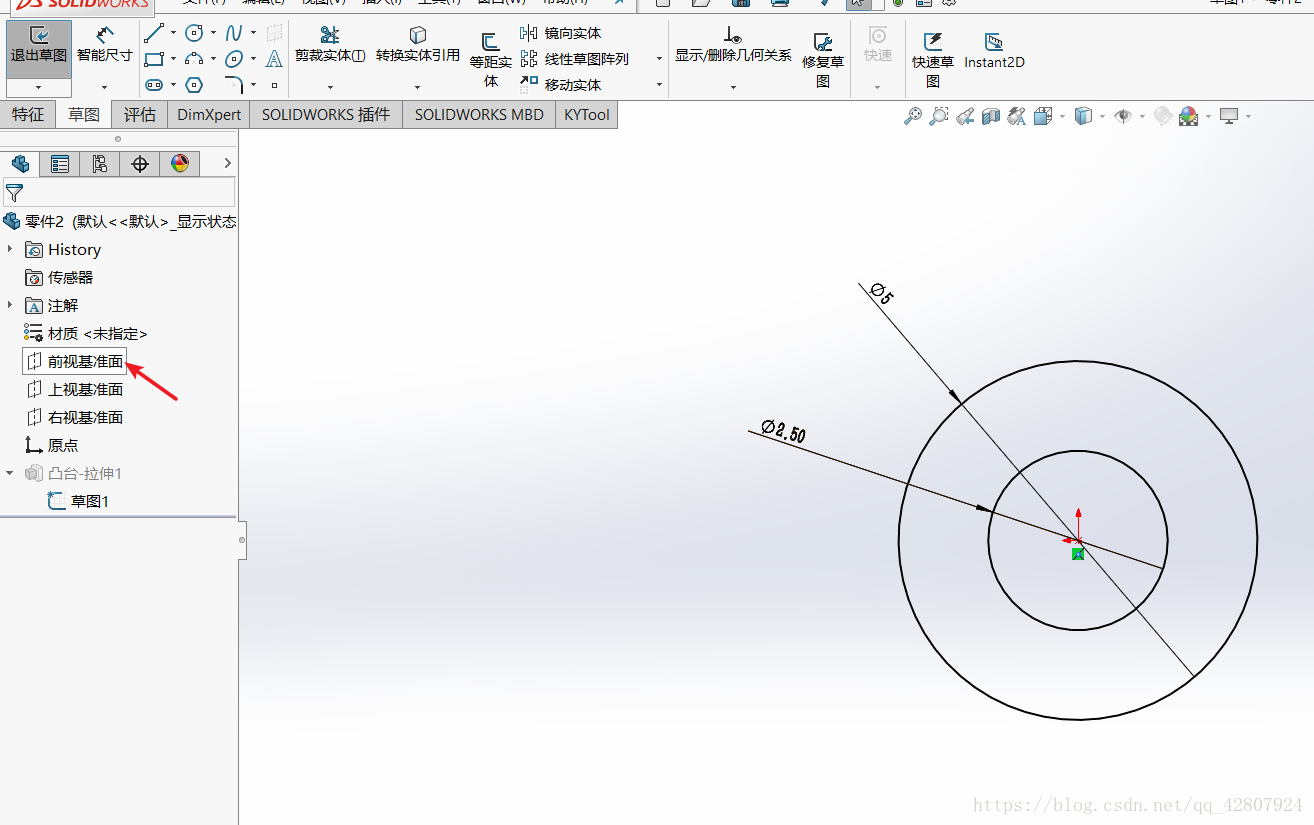

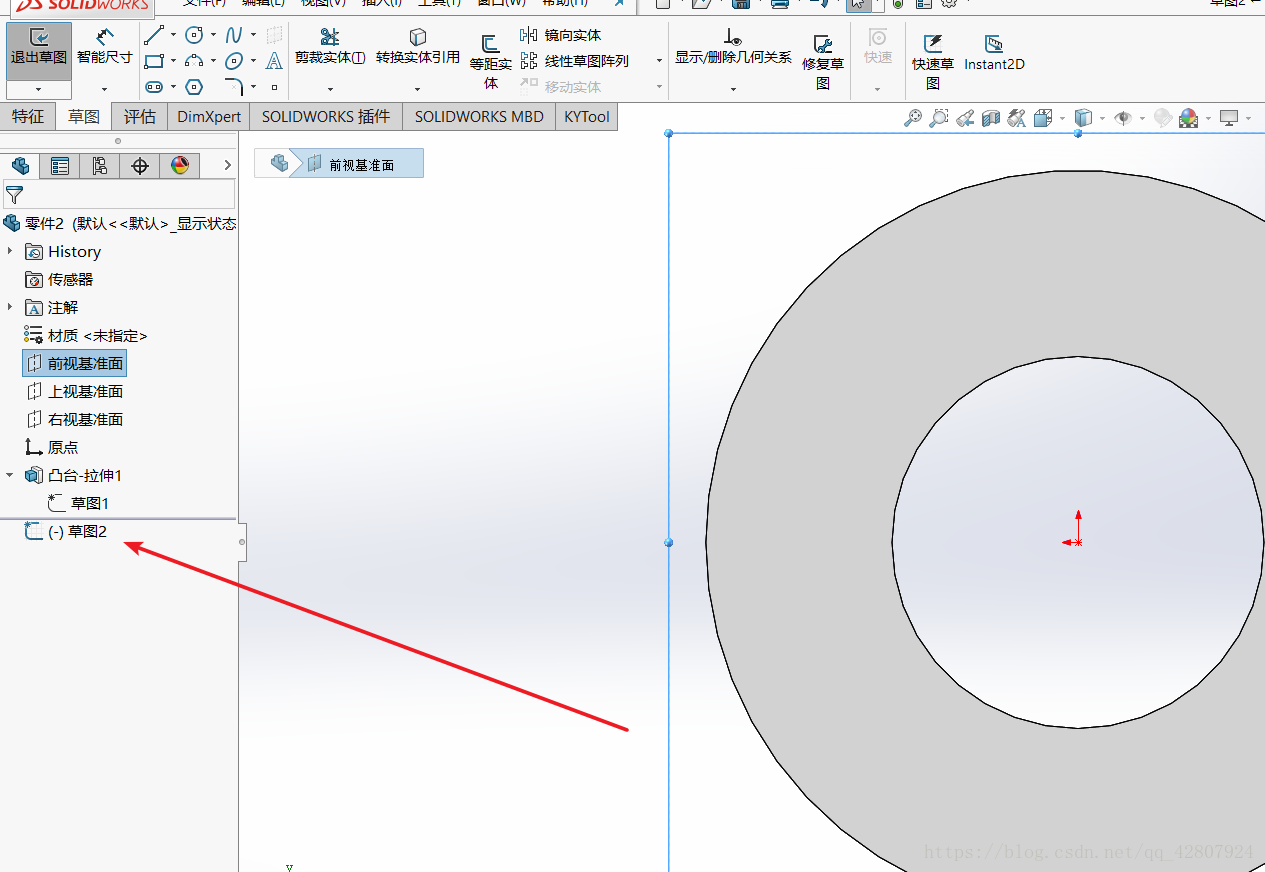

前视基准面新建了一个草图2

在这里插入图片描述

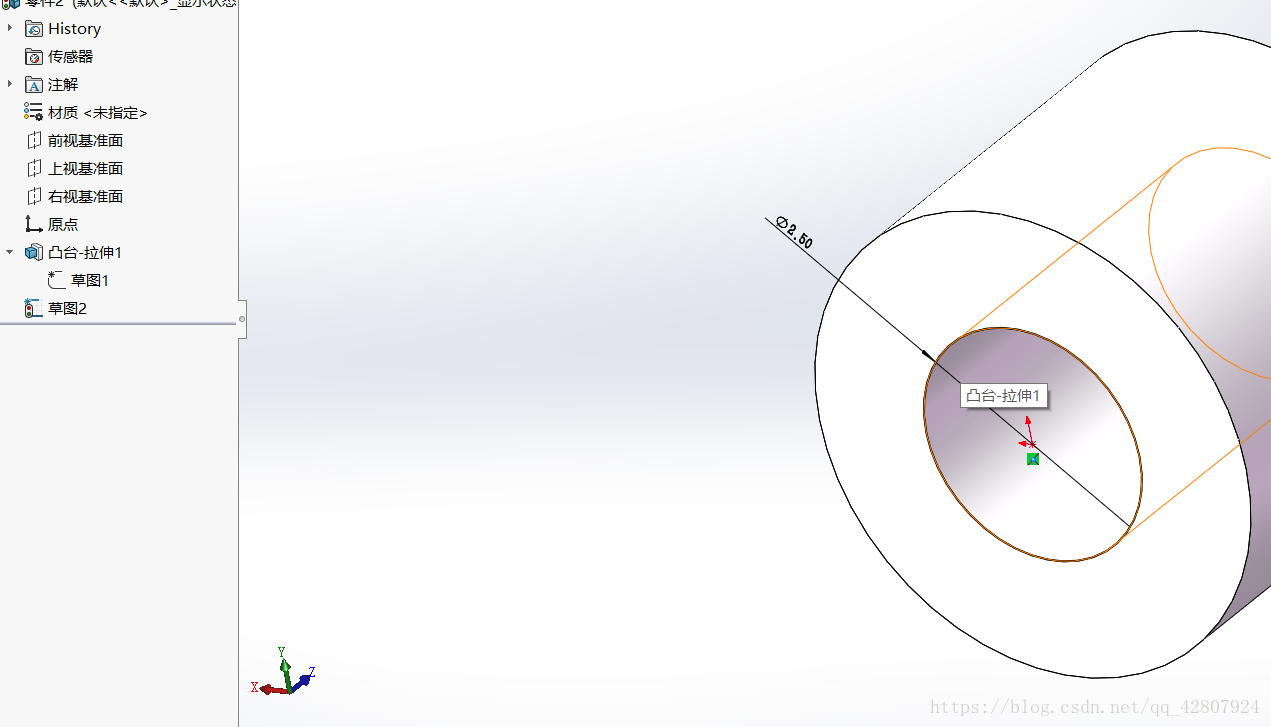

然后画一个同等大小的圆

在这里插入图片描述

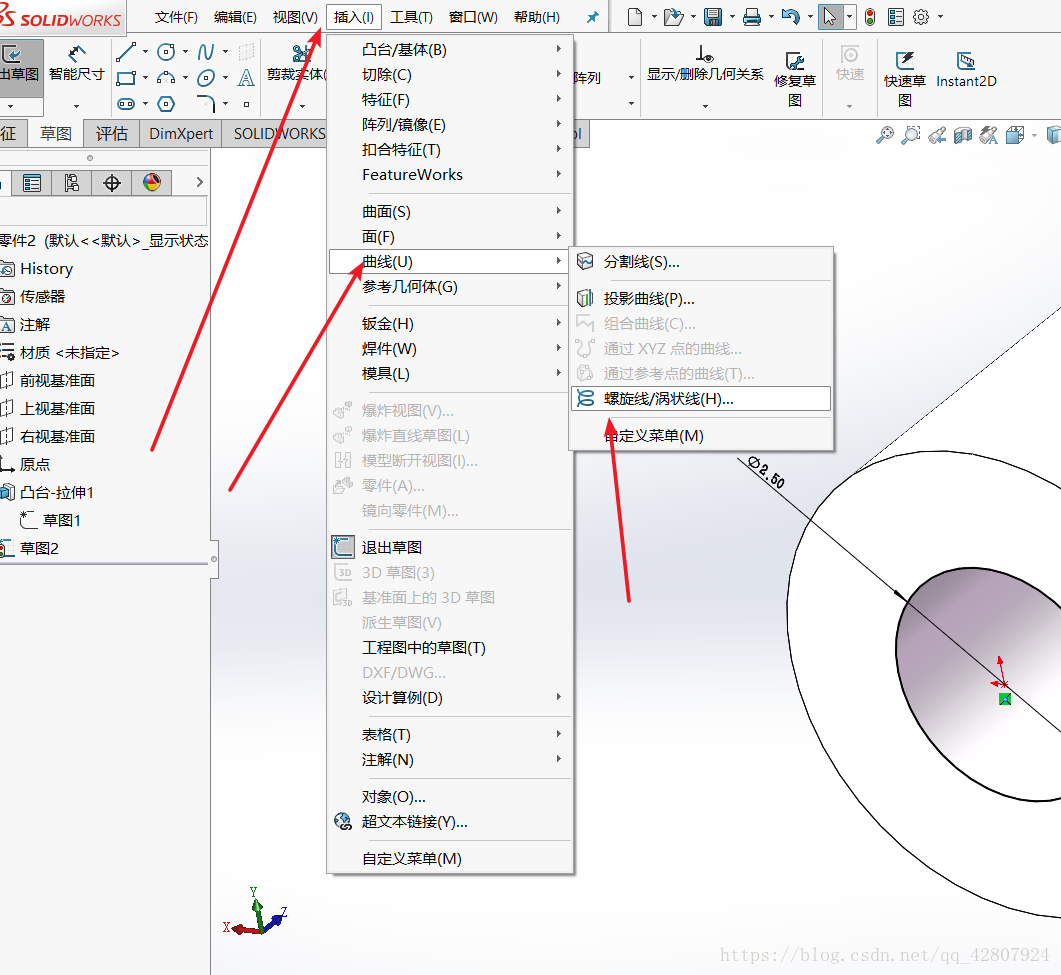

选择插入曲线，螺旋线

在这里插入图片描述

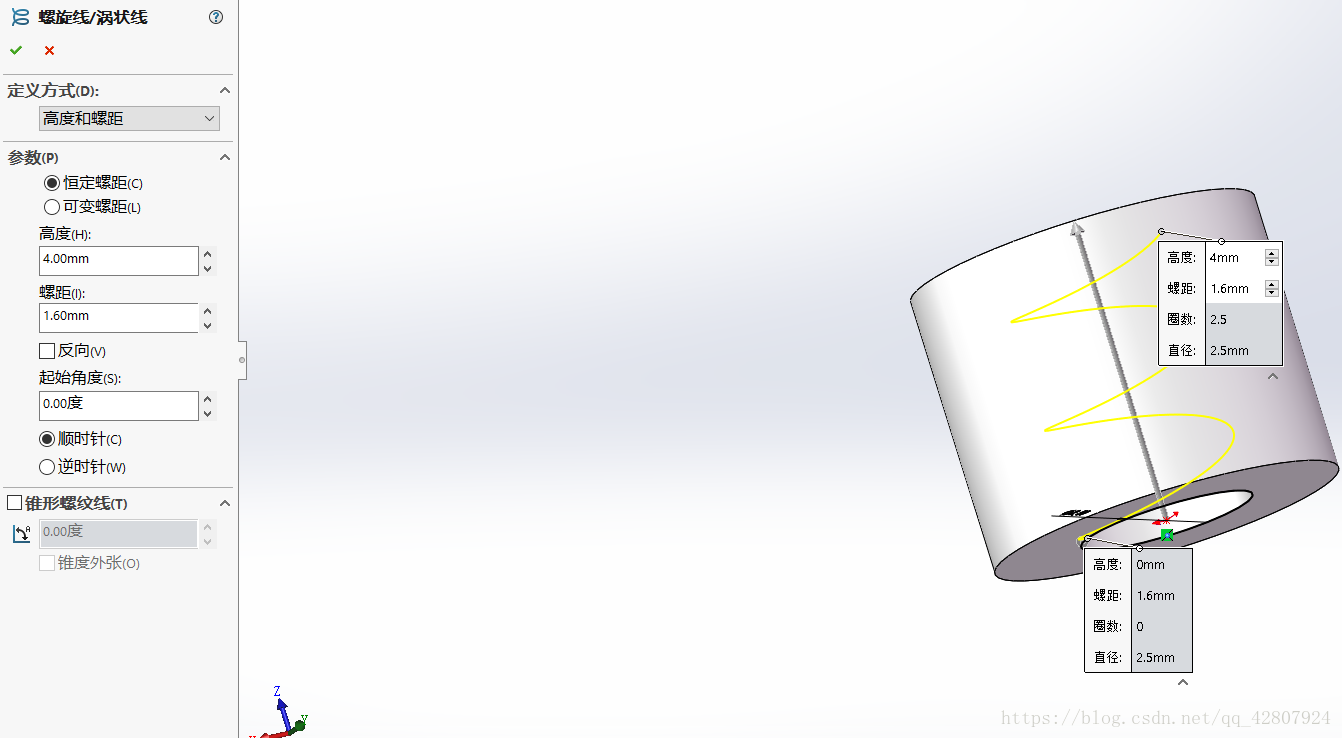

然后改参数，注意起始角度改为0度

在这里插入图片描述

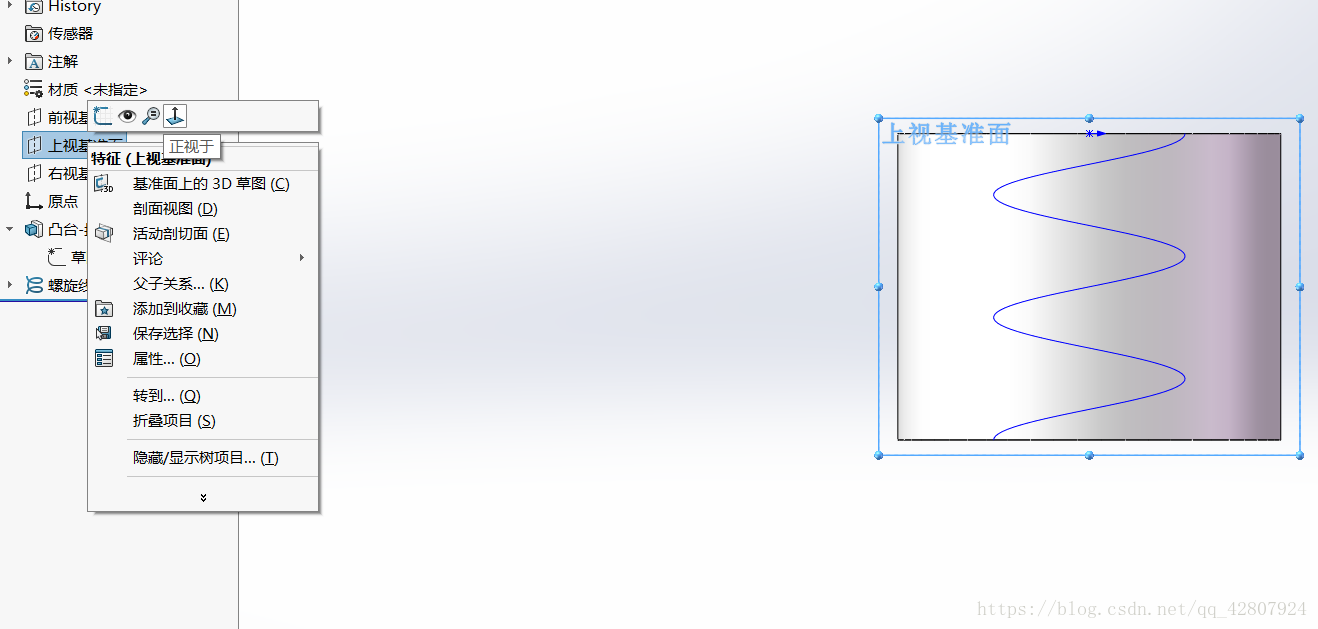

然后螺距的导线就画好了，接下来画螺纹形状，正视于上视基准面，新建草图

在这里插入图片描述

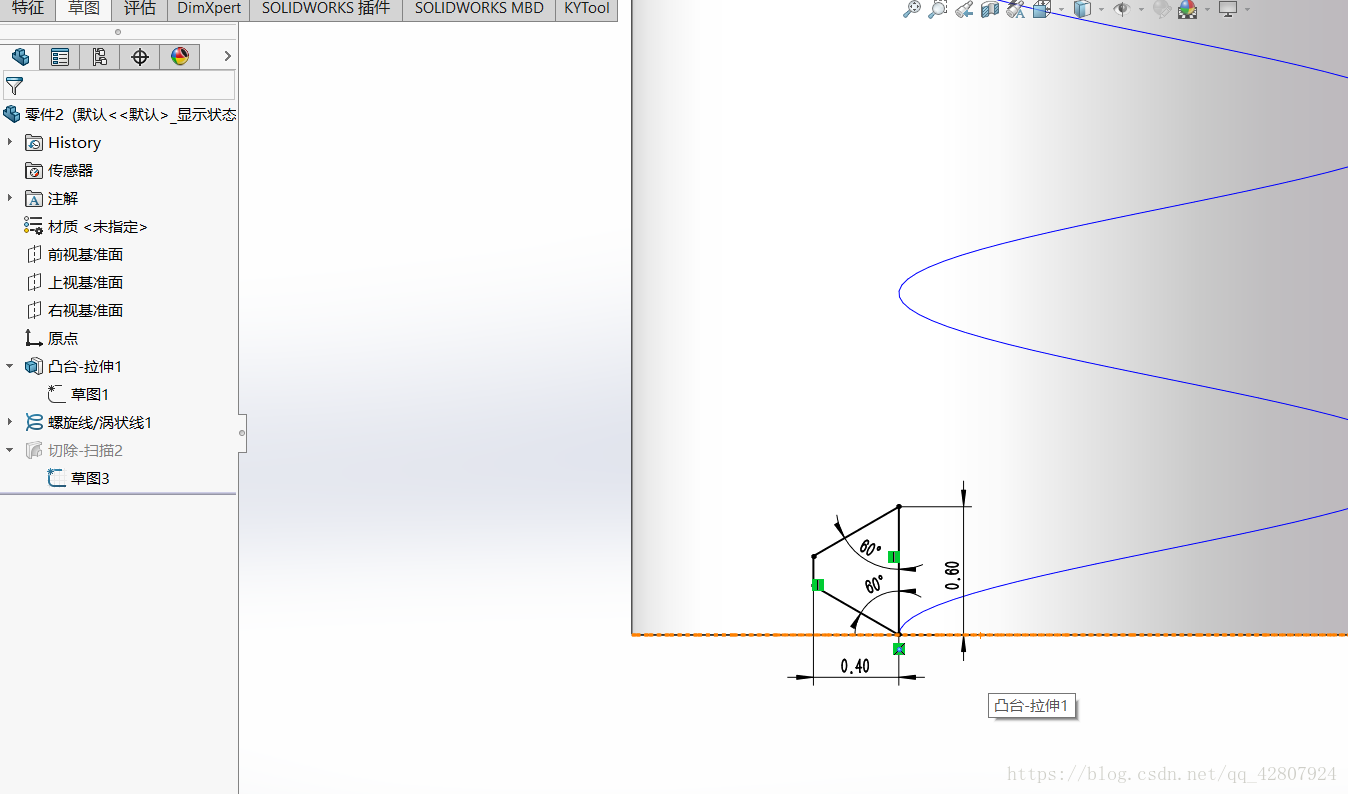

在螺纹导线起始点画形状

在这里插入图片描述

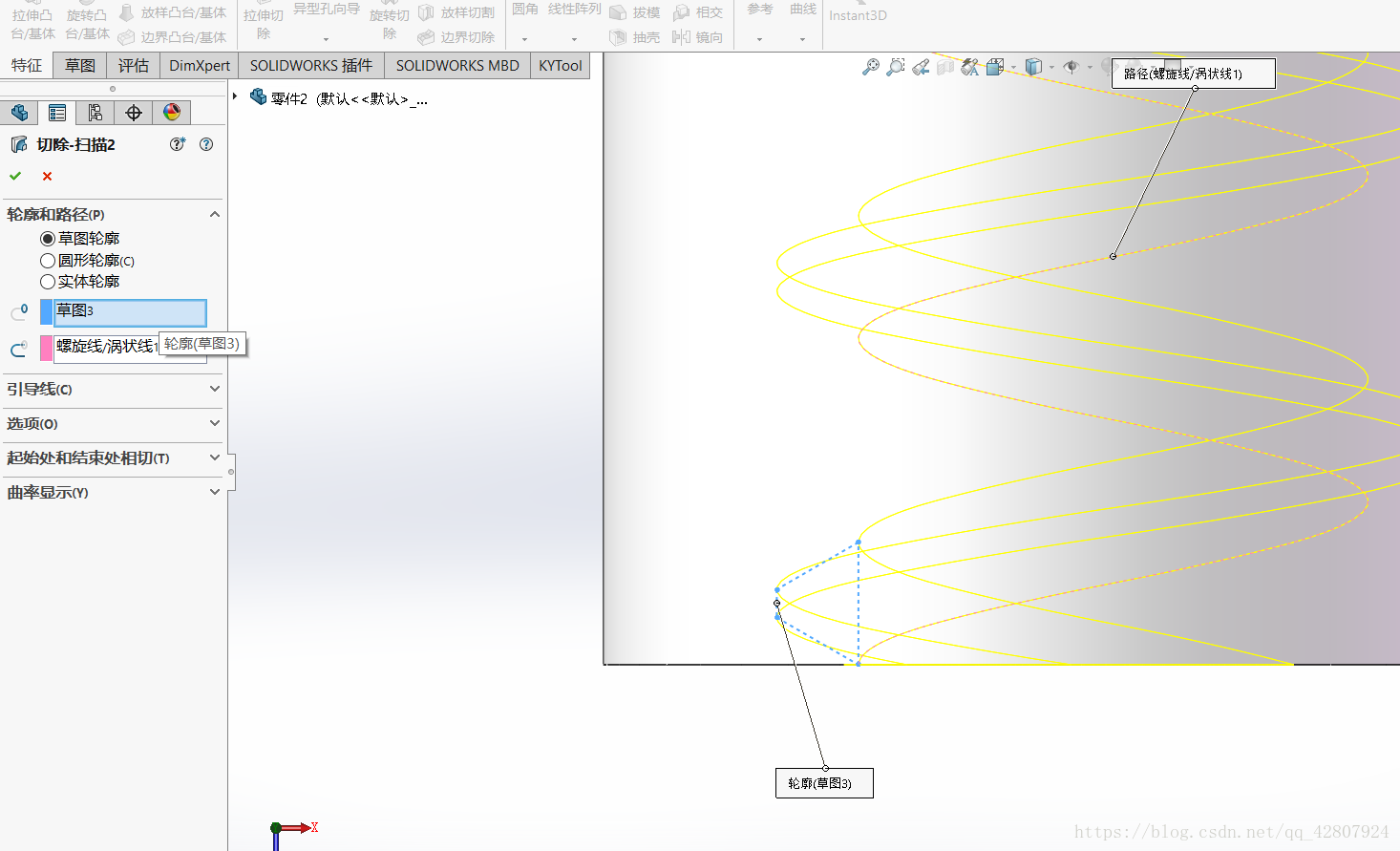

退出草图，选择特征扫描切除

在这里插入图片描述

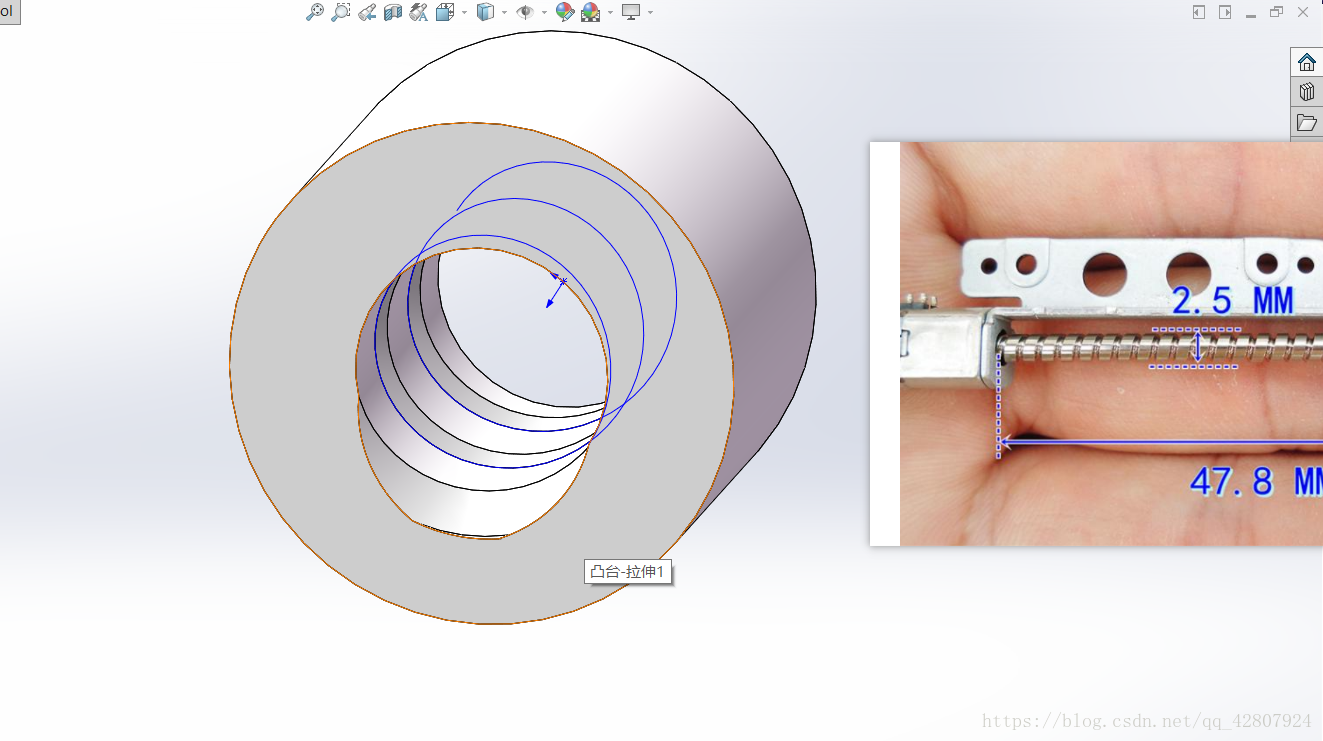

恭喜你，你成功了

在这里插入图片描述
