STM32MP157D-DK1开发板固件烧录

本篇介绍STM32MP157D-DK1开发板如何烧录官方固件。

1 开发板基础硬件介绍

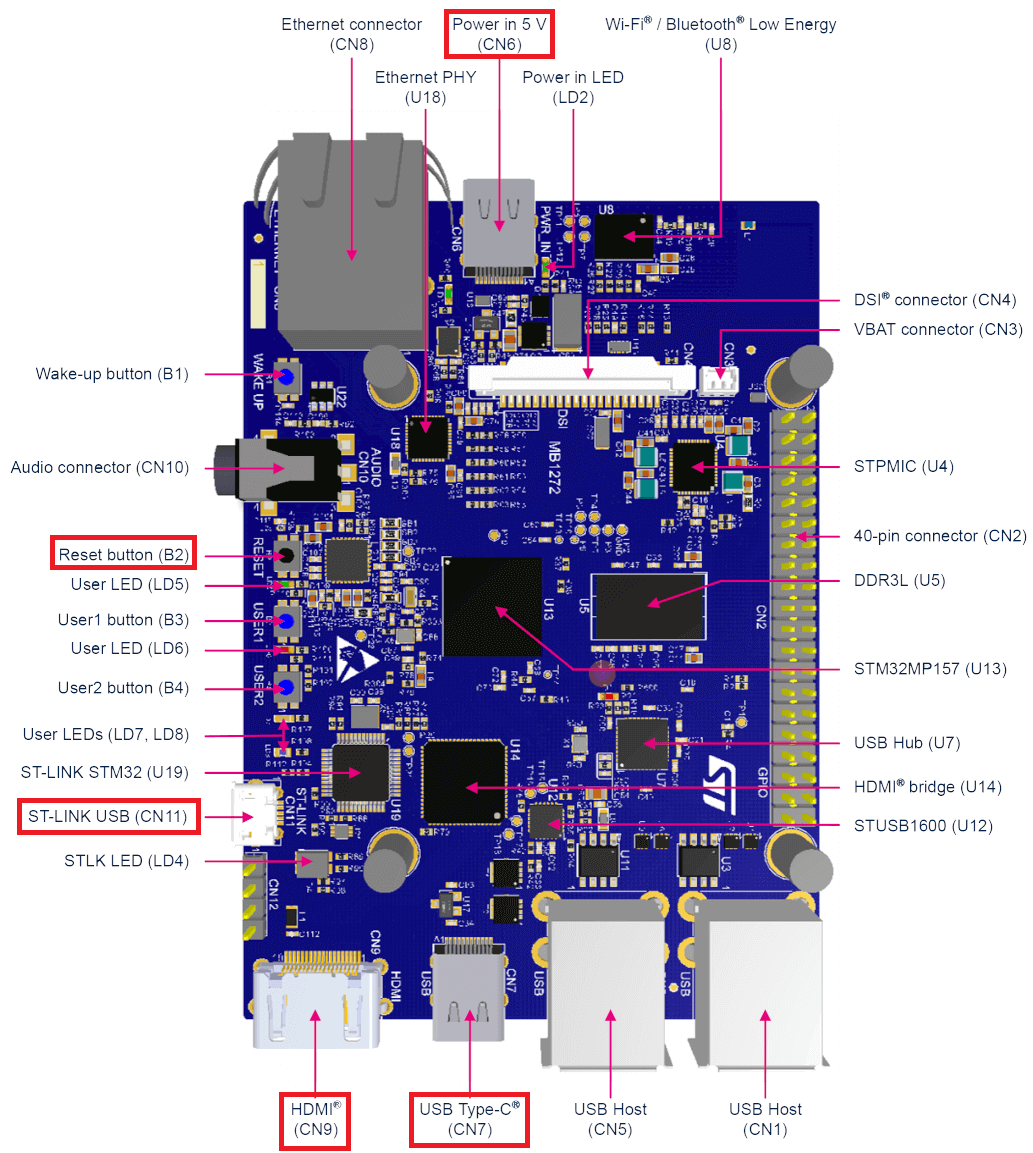

1.1 常用接口

板子上的各种接口功如下，本篇固件烧录，主要用的接口包括：

• CN6：供电接口
• B2：复位按键
• CN11：ST-LINK USB（用作串口查看信息）
• CN9：HDMI显示器接口
• CN7：Type-C数据烧录

1.2 Boot开关

烧录固件时，需要插入MicroSD卡，并切换板子上的BOOT开关。

注：此板子上的"Boot 1"连接GND，始终是0

Boot mode	Boot 0	Boot 1	Boot 2
USB启动用于烧录固件	0	0	0
不支持	1	0	0
工程启动	0	0	1
microSD卡启动	1	0	1

烧录时，使用烧录固件模式，烧录完成后，使用microSD卡启动模式。

2 烧录准备工作

2.1 准备的必要的硬件

• Ubuntu虚拟机：搭建烧录软件环境
• STM32MP157D-DK1开发板
• Micro SD卡：烧录到SD卡中
• 5V/3A Type-C电源：供电
• Typc-C数据线：烧录的数据线
• 安卓数据线：串口查看烧录信息
• HDMI显示器：烧录成功后，查看官方固件的Demo
• 鼠标：查看Demo时的鼠标操作

2.2 安装软件STM32CubeProgrammer工具

有Windows和Linux两种，这里介绍在Ubuntu虚拟机的Linux系统中安装的操作步骤。

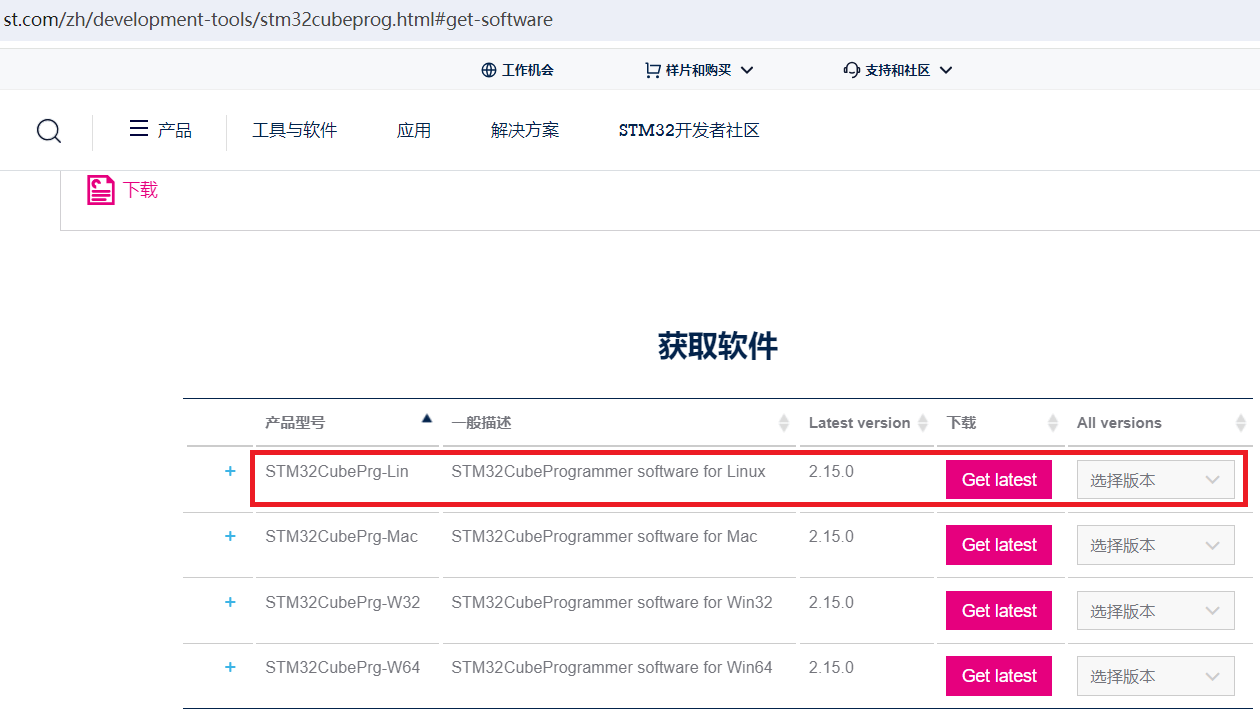

下载STM32CubeProgrammer软件：https://www.st.com/en/development-tools/stm32cubeprog.html#get-software

解压并安装，解压后会多出一个jre文件夹和两个文件，然后执行SetupSTM32CubeProgrammer-2.15.0.linux文件进行安装：

unzip en.stm32cubeprg-lin-v2-15-0.zip
ls
./SetupSTM32CubeProgrammer-2.15.0.linux

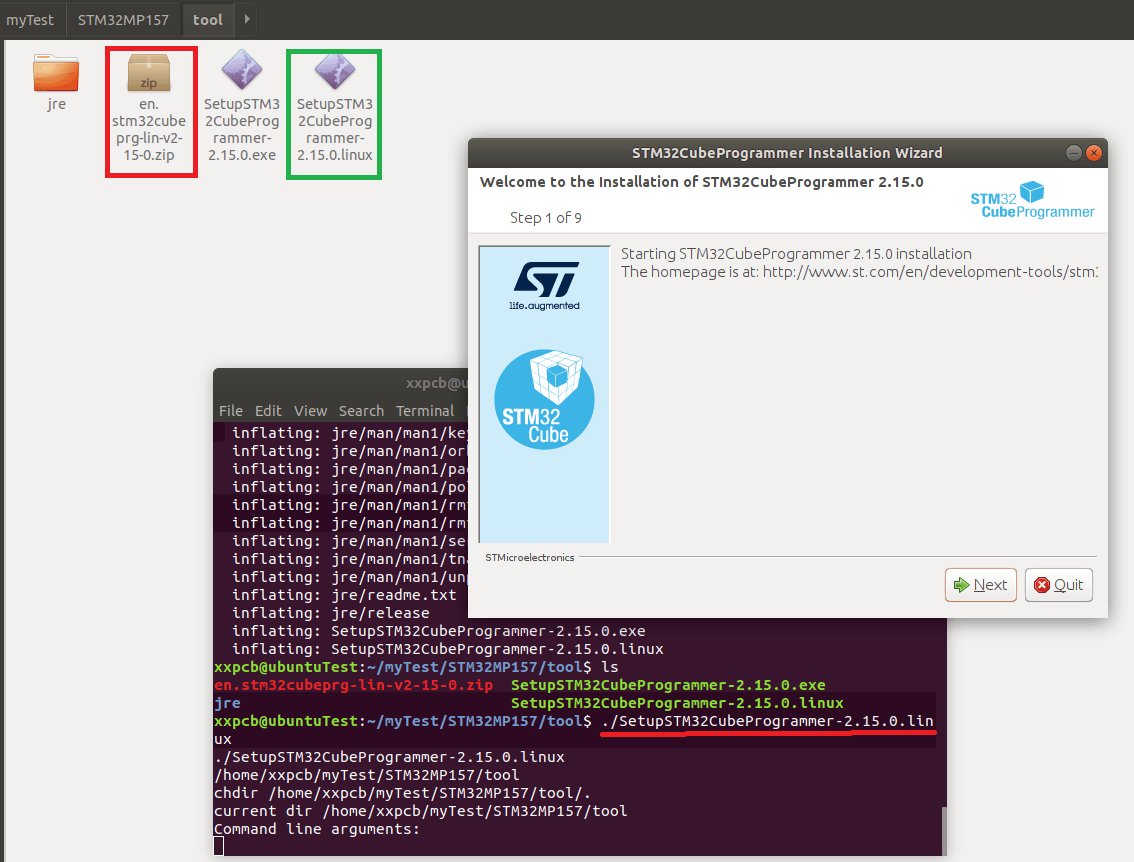

会有界面形式的安装提示：

安装完成后，设置环境变量（可以在准备烧录到时候再临时设置）

export PATH=/home/xxpcb/myTest/STM32MP157/tool/cubeprog/bin:$PATH

2.3 安装USB serial link for flashing

安装一个驱动用于识别开发板的USB烧录接口。

还是在Ubuntu虚拟机中操作：

sudo apt-get install libusb-1.0-0

然后将一些文件拷贝到/etc/udev/rules.d中：

cd ~/myTest/STM32MP157/tool/cubeprog/Drivers/rules
sudo cp *.* /etc/udev/rules.d/

2.4 下载镜像

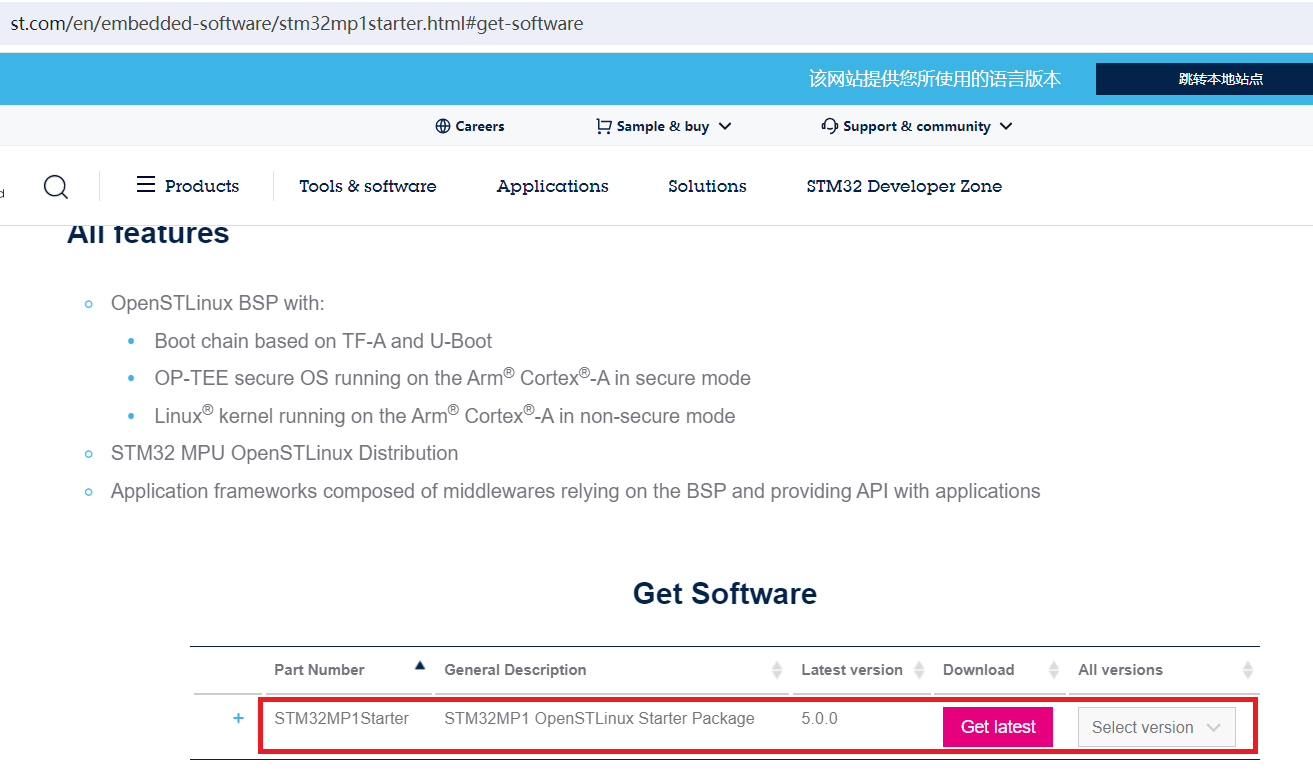

下载STM32MP1 Starter Package镜像，地址https://www.st.com/en/embedded-software/stm32mp1starter.html#get-software

下载后名为：en.flash-stm32mp1-openstlinux-6.1-yocto-mickledore-mp1-v23.06.21.tar.gz

然后拷贝到Ubuntu中并解压：

cd /home/xxpcb/myTest/STM32MP157/STM32MPU-Ecosystem-v5.0.0/Starter-Package
tar xvf en.flash-stm32mp1-openstlinux-6.1-yocto-mickledore-mp1-v23.06.21.tar.gz

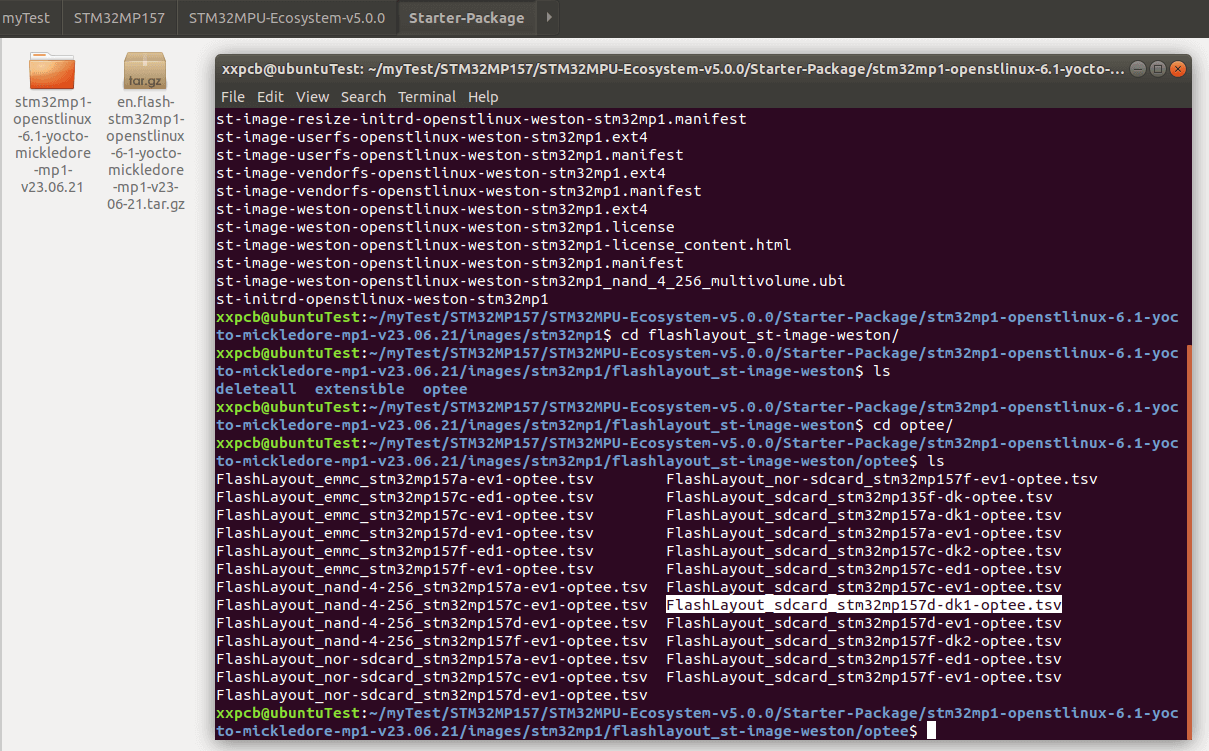

二进制文件和 Flash 布局文件位于stm32mp1-openstlinux-6.1-yocto-mickledore-mp1-v23.06.21/images/stm32mp1/ 目录中：

比如STM32MP157D-DK1开发板需要用的就是FlashLayout_sdcard_stm32mp157d-dk1-optee.tsv这个。

3 烧录

3.1 连接板子与电脑

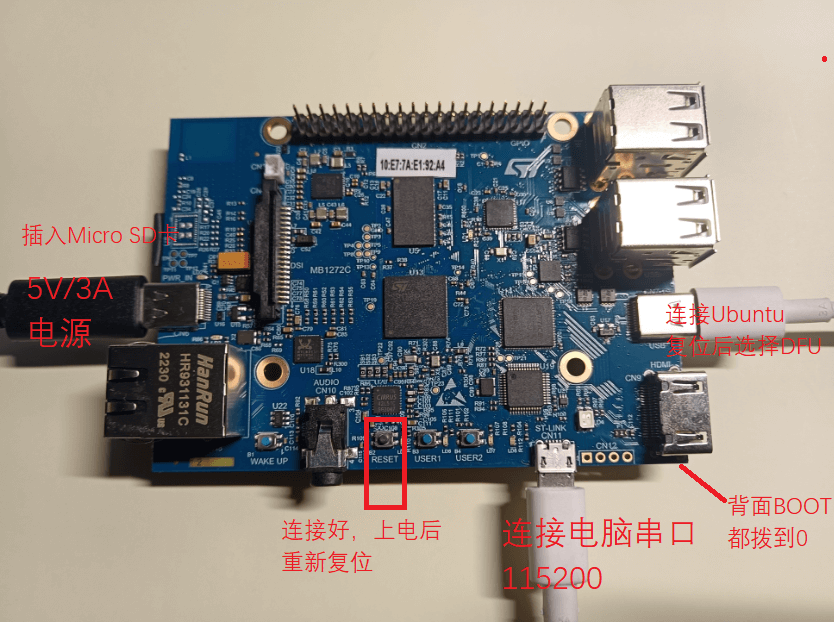

步骤如下：

• 板子插入SD卡
• BOOT拨码开关都拨到0
• 连接电源线（也可最后上电）
• 连接Type-C数据线、安卓数据线
• 按下复位键
• 安卓数据线本篇是串口功能，连接Windows电脑的串口软件，用于查看信息
• Type-C数据线是烧录线，连接Ubintu虚拟机，注意是DFU这一个，如下图

3.2 命令行烧录

进入到下载的固件目录，到达stm32mp1这一级

cd ~/myTest/STM32MP157/STM32MPU-Ecosystem-v5.0.0/Starter-Package/stm32mp1-openstlinux-6.1-yocto-mickledore-mp1-v23.06.21/images/stm32mp1

然后可以线查看烧录工具的版本和板子连接信息是否正常：

STM32_Programmer_CLI --h
STM32_Programmer_CLI -l usb

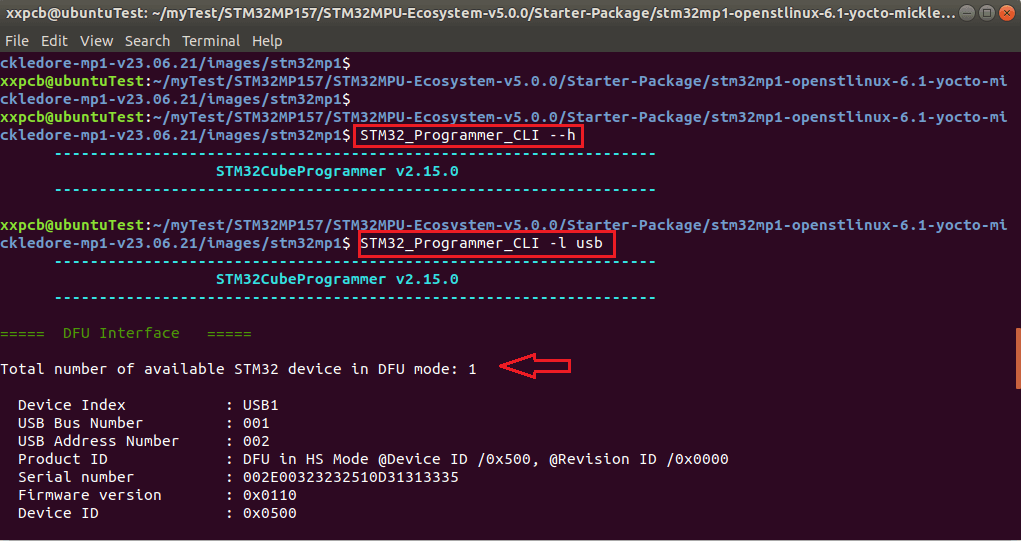

如下可正常打印出来，即为正常：

然后使用如下命令进行烧录：

STM32_Programmer_CLI -c port=usb1 -w flashlayout_st-image-weston/optee/FlashLayout_sdcard_stm32mp157d-dk1-optee.tsv

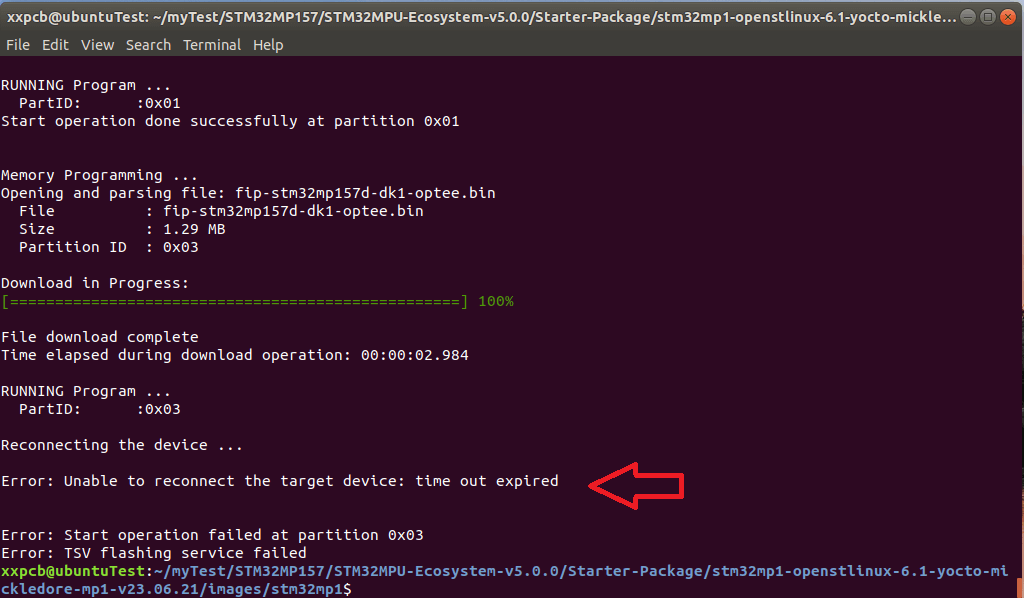

第一次烧录出现了错误提示：

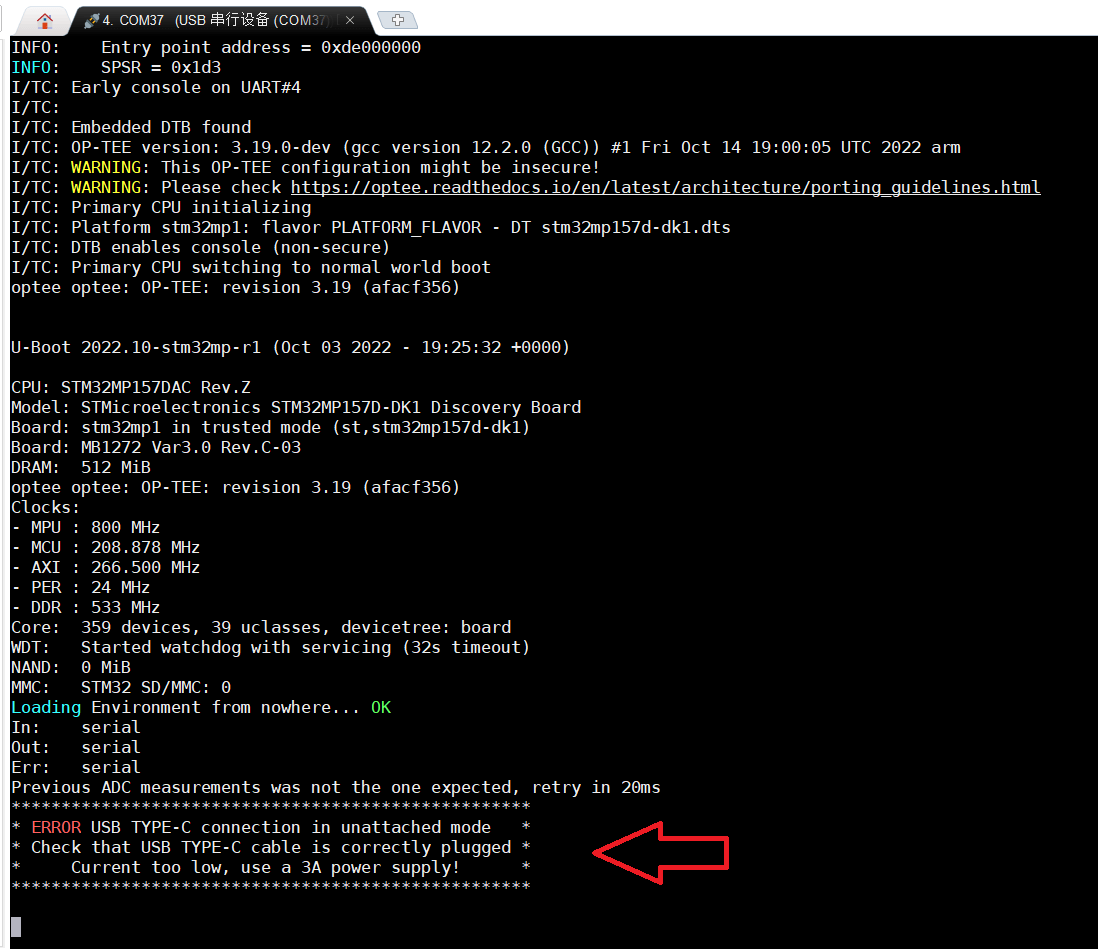

查看串口打印，发现是电源供电电流不够（我第一次使用的是一个2A的电源）：

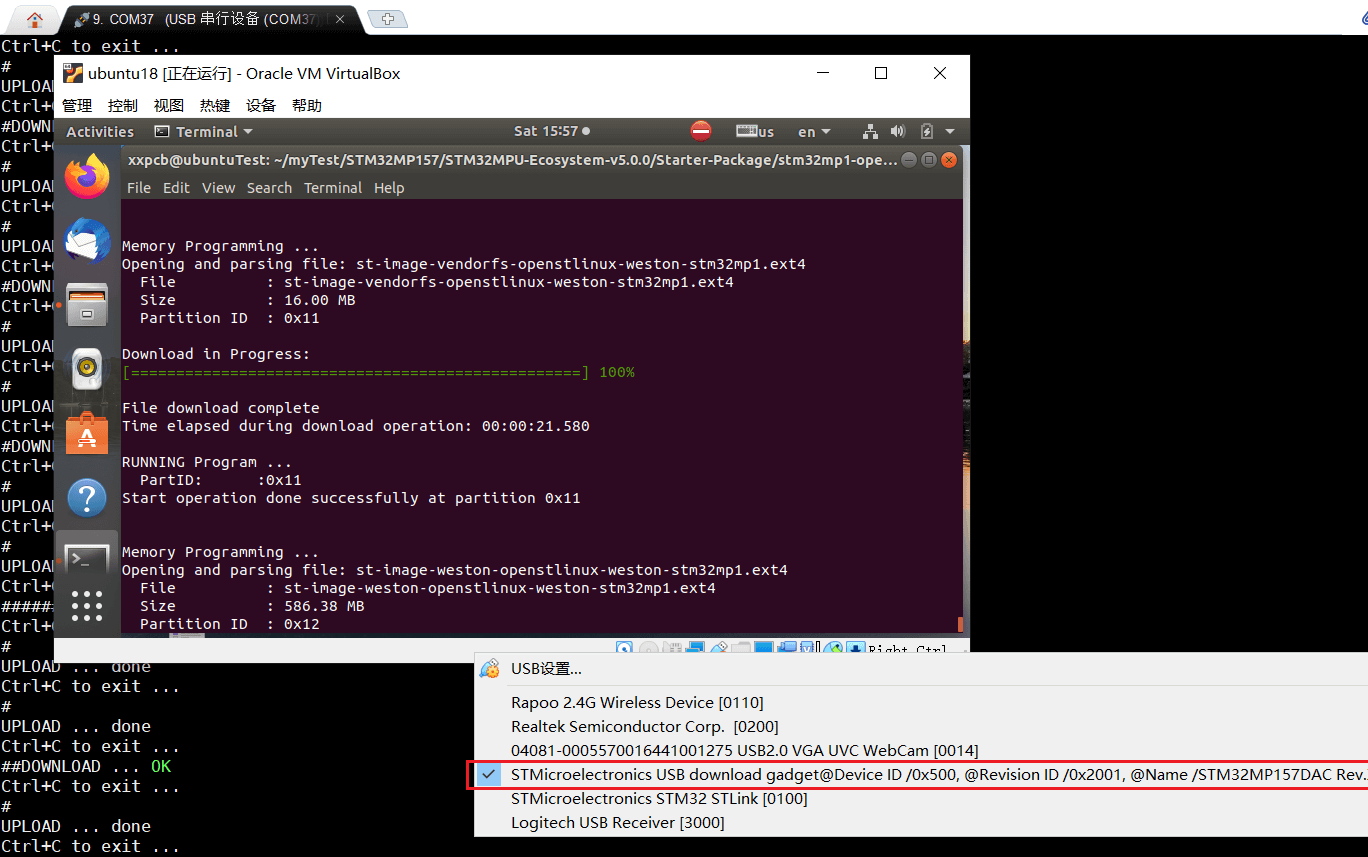

换用3A的电源重新烧录，另外注意，在开始烧录的时候，板子会被自动重启(复位)，需要在虚拟器的USB设置处重新连接USB download这个，否则还是会报错。

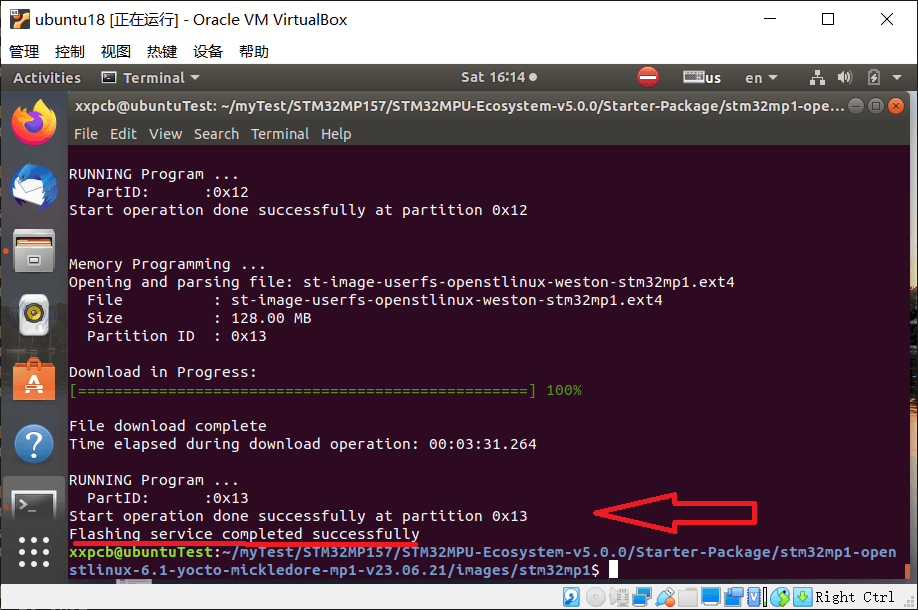

烧录需要几分钟时间，· 最后烧录成功后的打印信息如下：

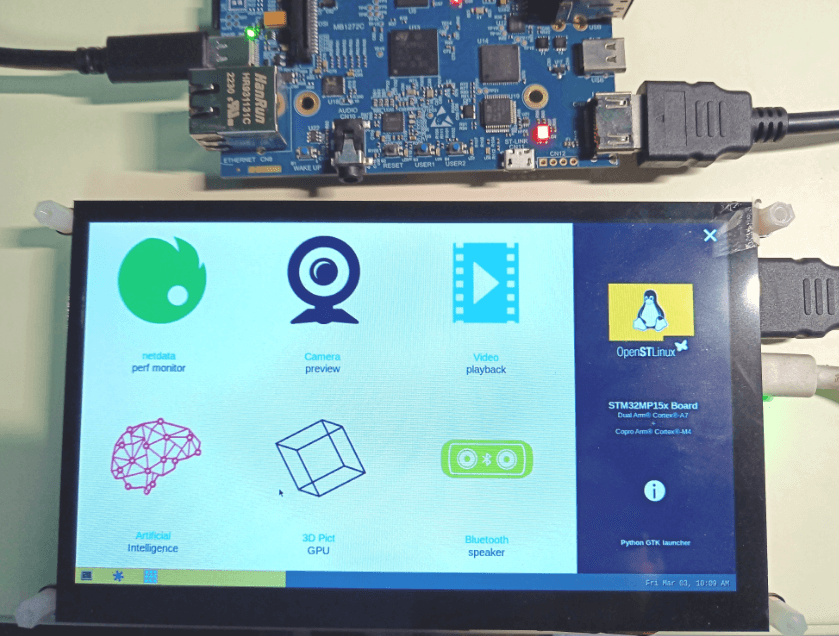

4 演示

https://www.bilibili.com/video/BV1uN41157F7

5 总结

本篇介绍了STM32MP157D-DK1开发板烧录官方固件的详细过程，记录了烧录过程的实际操作结果和中间遇到的问题及解决方法，最后演示烧录后的效果。
