【简报】VITA 74 （VNX）A

1.VITA 74.4 （SpaceVNX） 概念

1.1 SWaP 模块化

使用 VNX 将 VPX 概念扩展到更小的规模

1.1.1 减小坚固耐用的嵌入式计算机系统的尺寸、重量和功耗，同时将计算和 I/O 性能提升到更高的水平，一直是嵌入式电子设计的“圣杯holy grail”。

1.1.2 价格压力和缩短新技术“上市时间”的需要要求在设计新系统时实现模块化和最大程度的重用。

• VPX 和 VNX 等行业标准有助于实现这一目标。
• VPX是当前坚固耐用的嵌入式系统设计的“主流”架构。

1.1.3 通过将VPX成功的相同概念扩展到更小的外形尺寸中，VNX使模块化在迄今为止以定制设计为主的领域变得可访问。

2. VNX定义

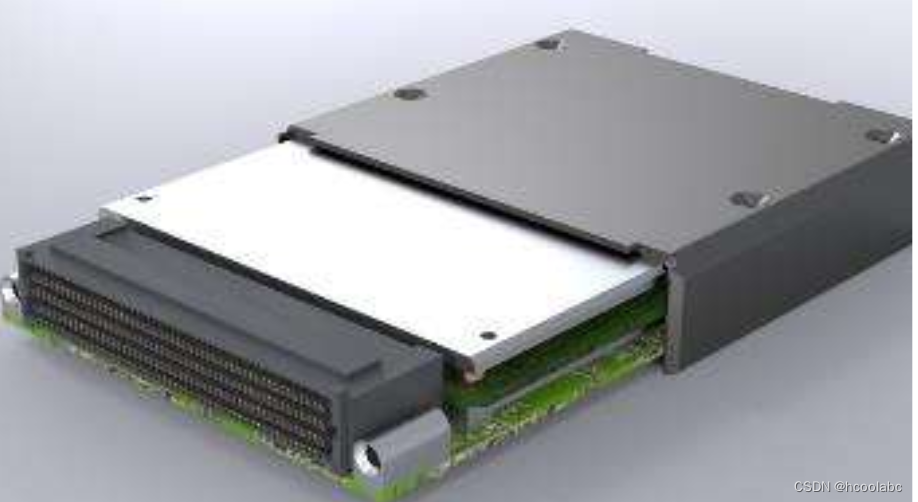

2.1 VNX 是插件模块的标准

• ANSI / VITA 74.0（ANSI 在 17年4四季度 发布）
• 计算、处理、传感器、存储器和 I/O

2.2 VNX 从头开始设计，具有固有的坚固性和传导冷却

2.3 VNX 专为空间(Space)重量( Weight )和(and )功率 (Power )----（SWaP） 关键应用而设计

2.4 VNX 的设计架构与 VPX 系统类似，但尺寸更小、功耗更低、成本更低

2.5 VNX 是 VPX、VITA 46 和 ANSI / VITA 65 的缩小衍生产品

3 VNX背后的故事

3.1 VNX是一个基于标准的小型生态系统和基础设施

3.1.1 VITA标准组织（VSO）于2010年初成立了VITA-74技术委员会，并于2014年成立了VITA VNX营销联盟。

3.1.2 VITA-74 委员会有来自多家商用板制造商、系统集成商和国防主板的大量参与

3.1.3 该标准已获得VITA的批准，并处于最终的ANSI格式化过程中

3.2 VNX使用现有标准来降低技术风险和进度

3.2.1 VITA-46 VPX 和 ANSI/VITA-65 开放式 VPX 拓扑和引脚功能

3.2.2 VITA-57 FMC连接器

3.2.3 其他夹层标准，如PICMG COM Express Mini SBC

3.3 VNX委员会在标准中提供参考机箱设计

3.3.1 12.5mm和19mm模块

3.3.2 4槽传导冷却机箱和背板

3.3.3 该参考设计似乎适合 1U CubeSAT 设计

4 参与委员会成员

5 观察委员会成员

6 其他涉及的公司
