硬件设计-集线器USBHUB（USB扩展口）总结

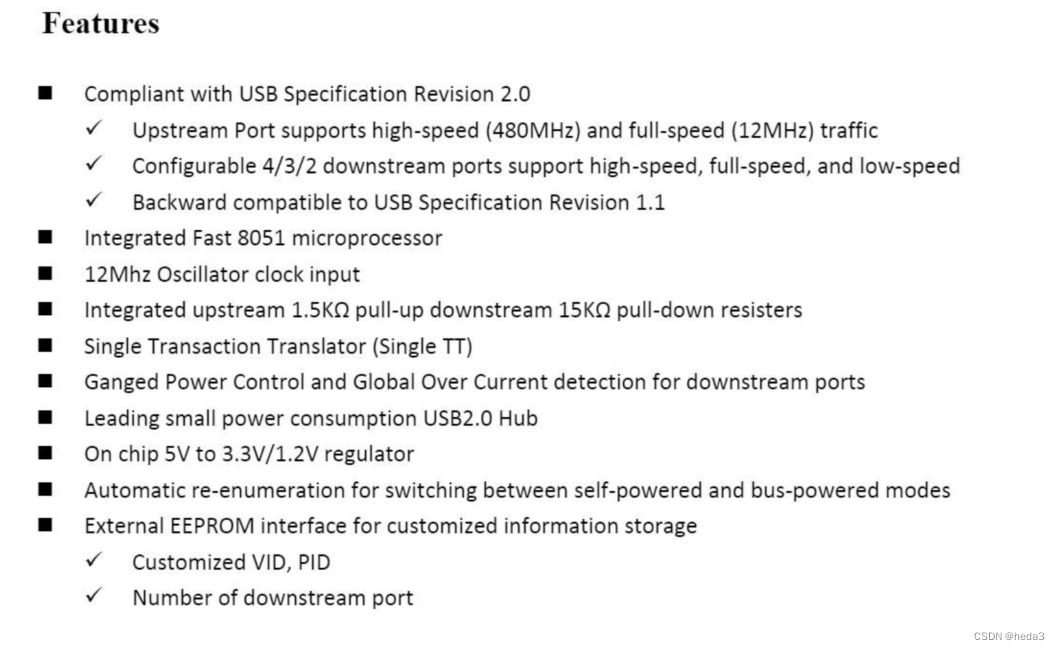

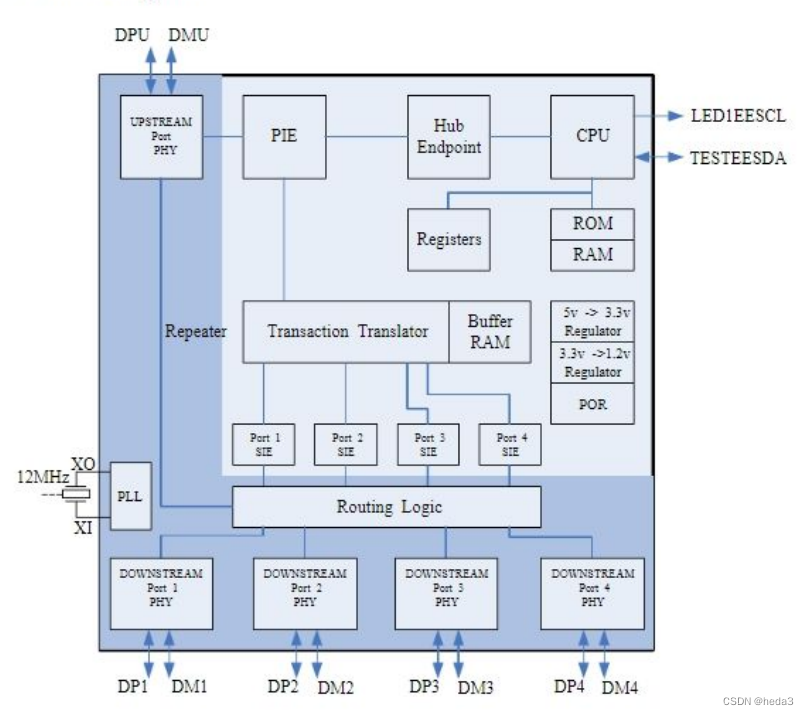

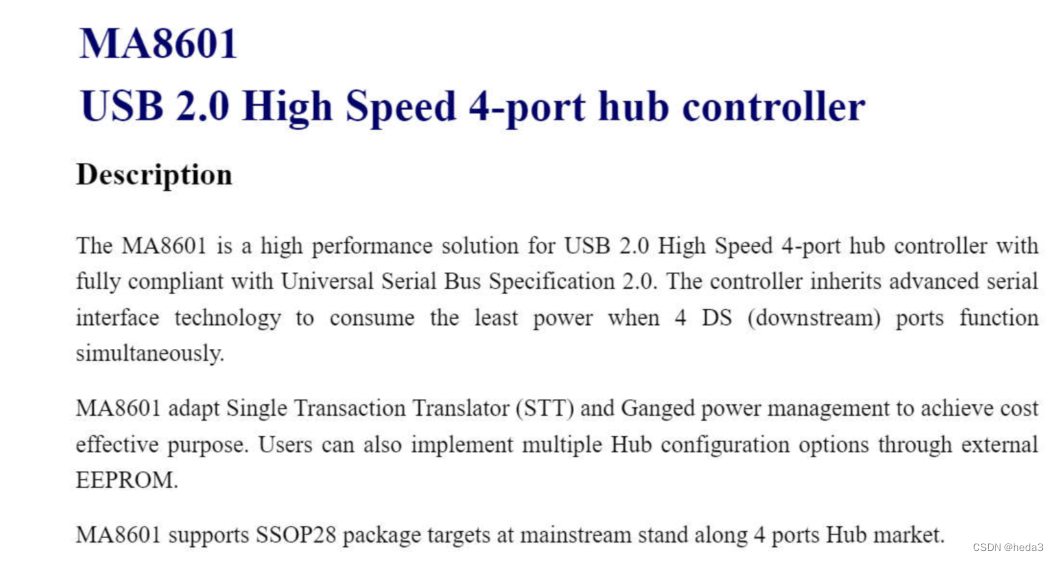

基于MA8601 SSOP28的硬件设计USBHUB

支持扩展4个USB2.0接口



原理图绘制：

参考：USB2.0 扩展器(一拖四)原理图、PCB，可打样使用_不脱发的程序猿的博客-CSDN博客_usb扩展器原理

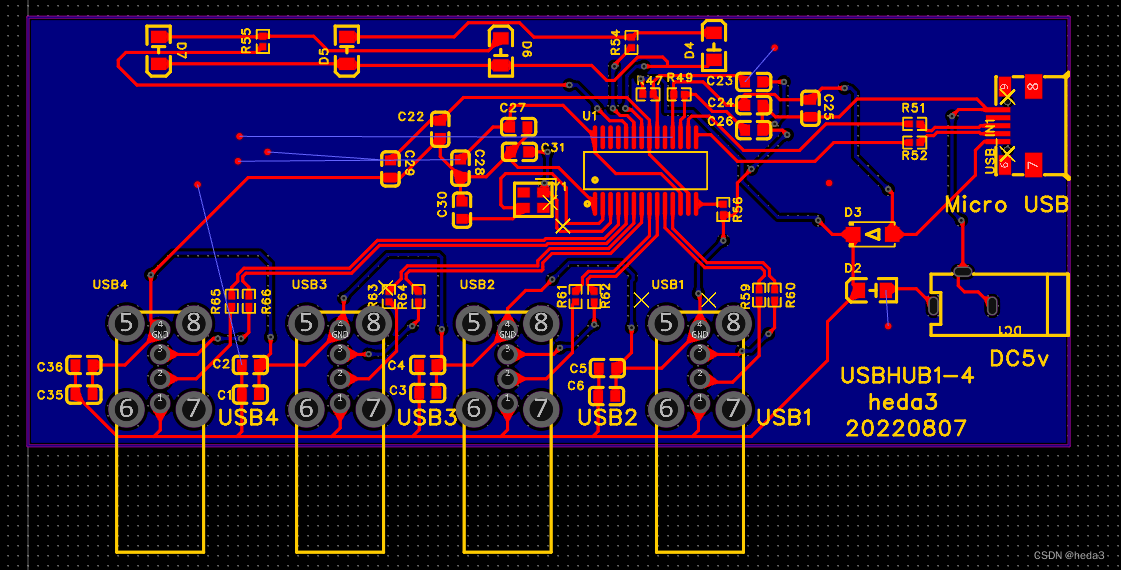

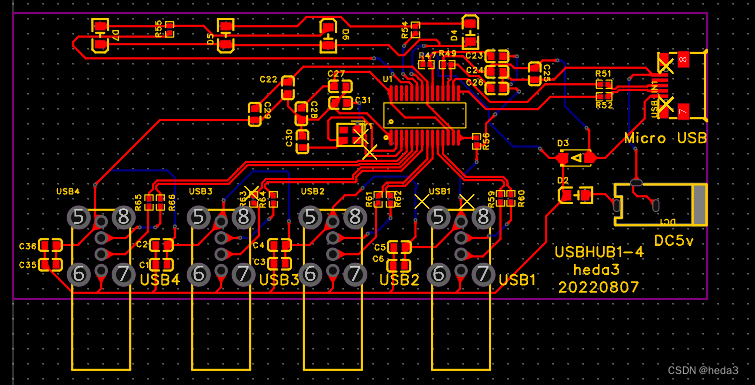

PCB布线：

单路布线和差分布线方式、双层板（顶层和底层，过孔连接）

 PCB图纸新建泪滴：

 PCB图纸覆铜：

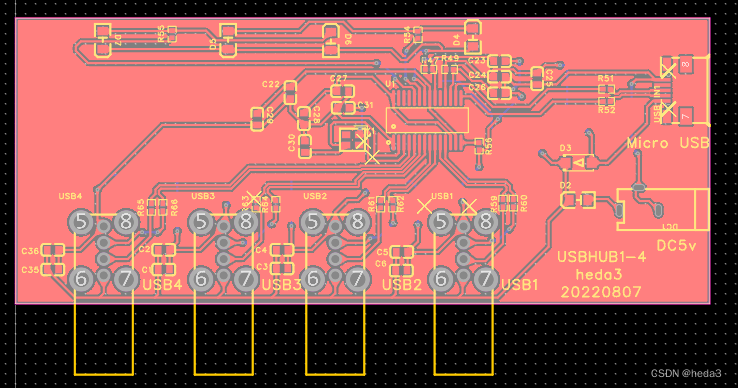

 顶层：

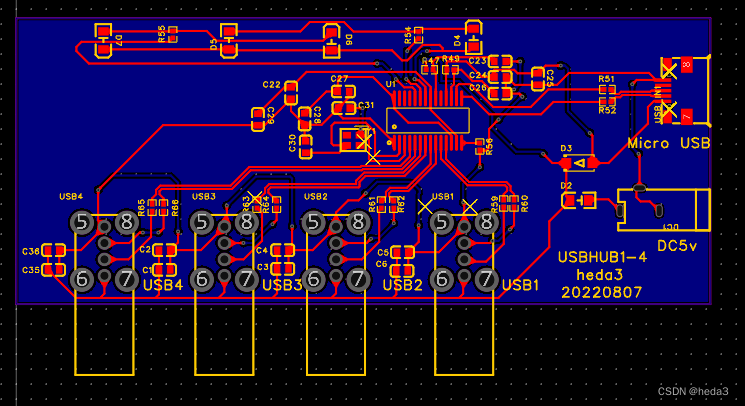

底层：

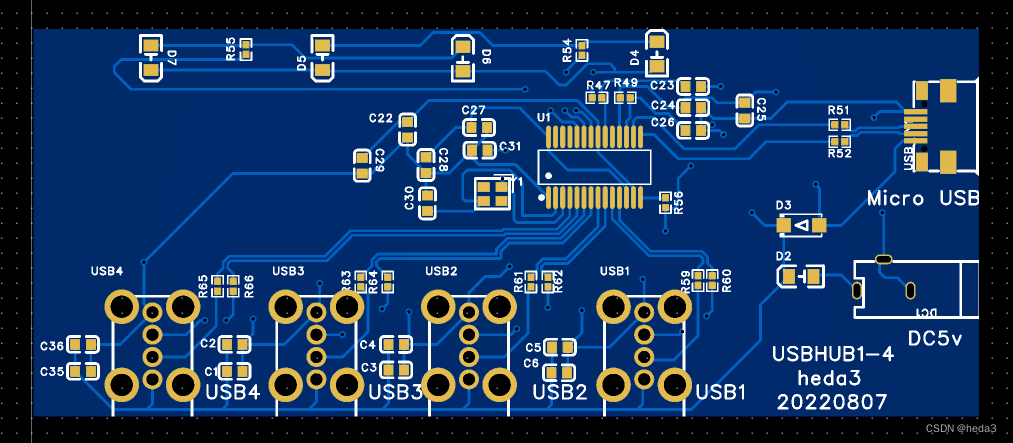

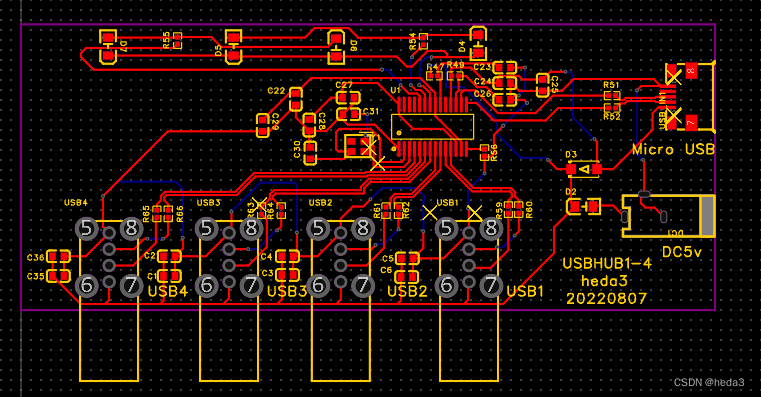

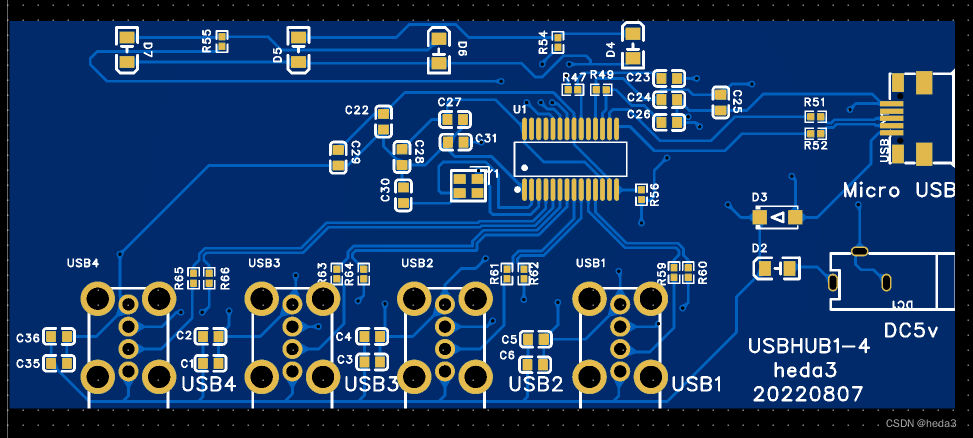

2D模型：

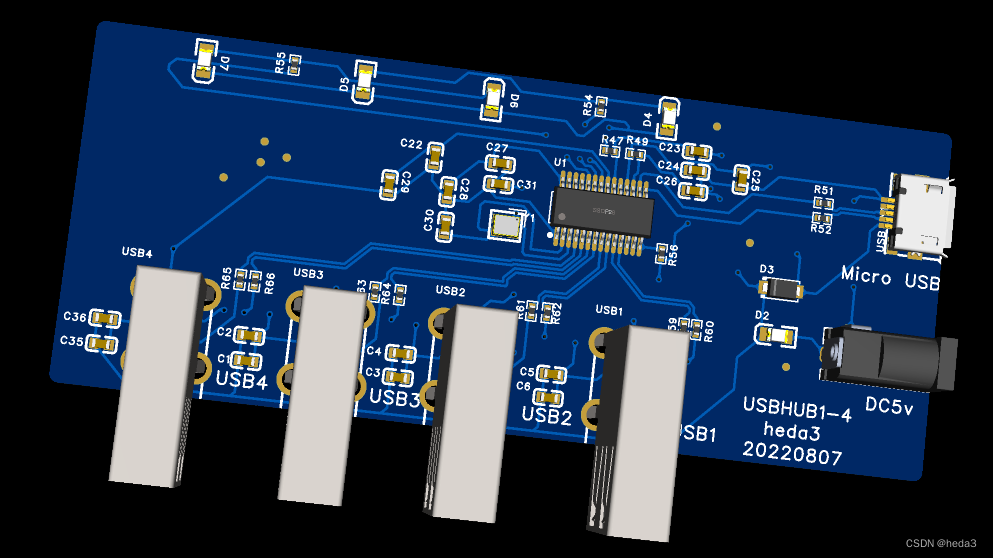

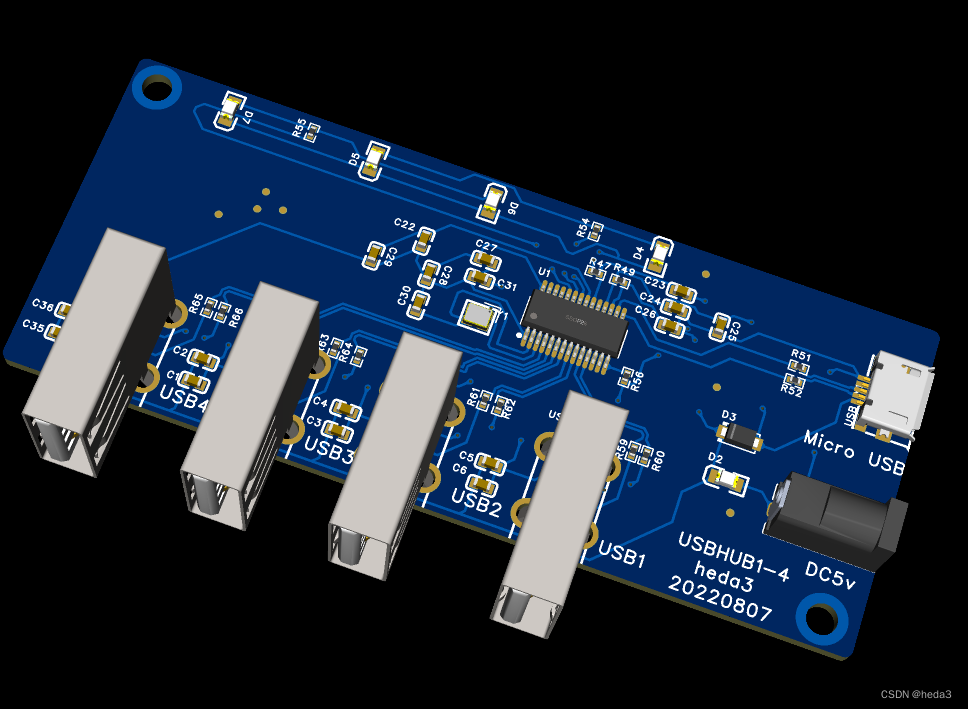

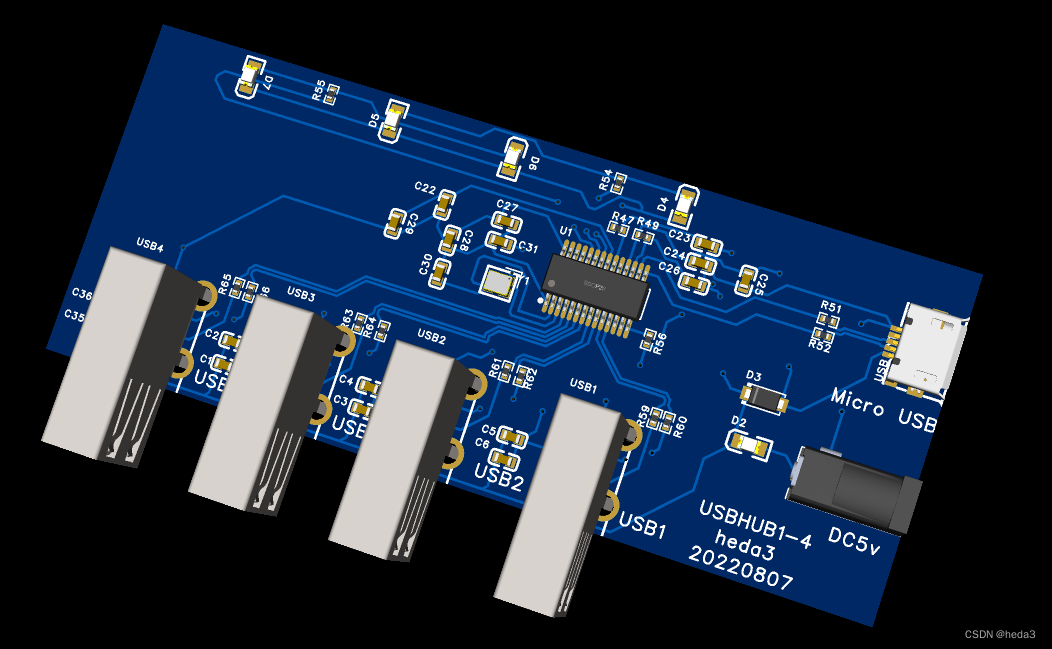

3D模型：



 放置测试点：

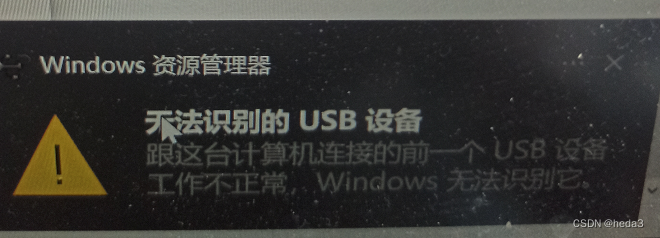

测试出现问题

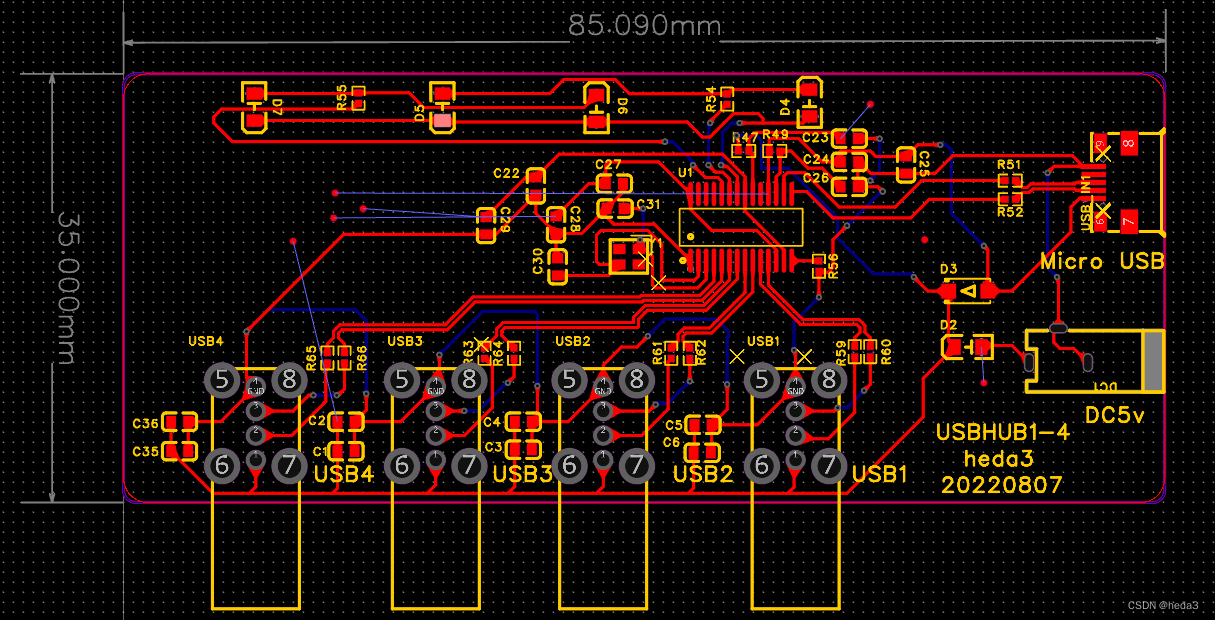

 添加圆角和尺寸：



放置钻孔：

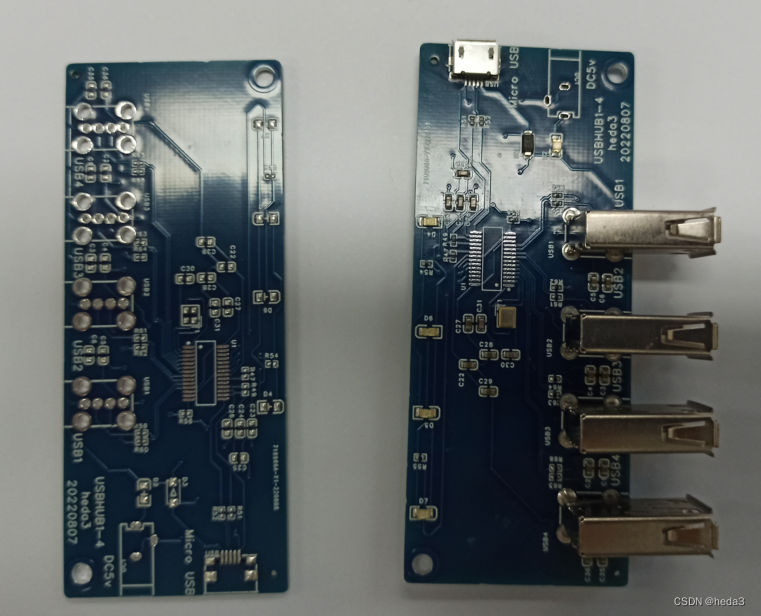

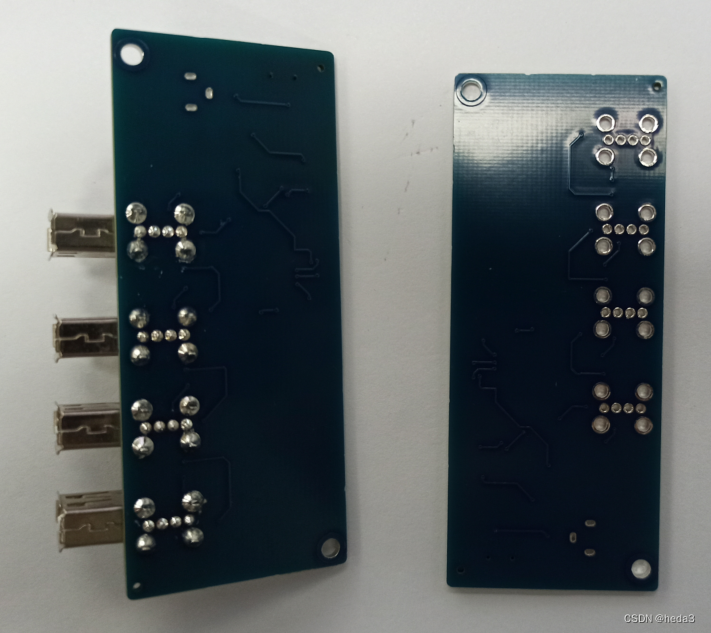

PCB加工后的板子：

还差主芯片焊接！

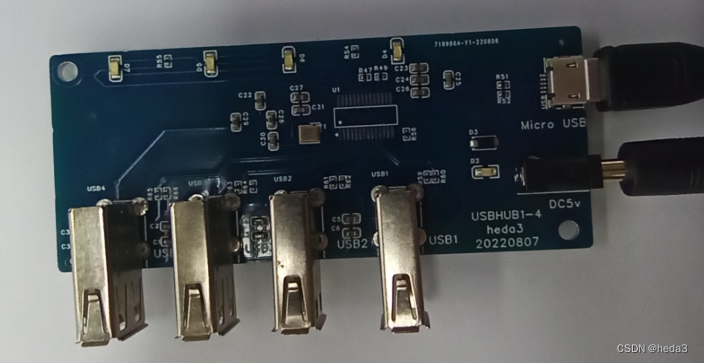

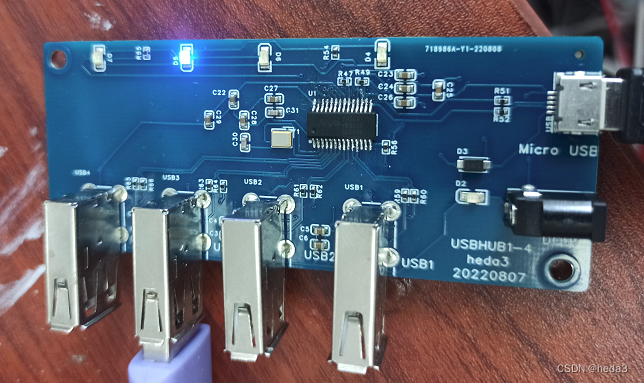

焊接调试完成情况：

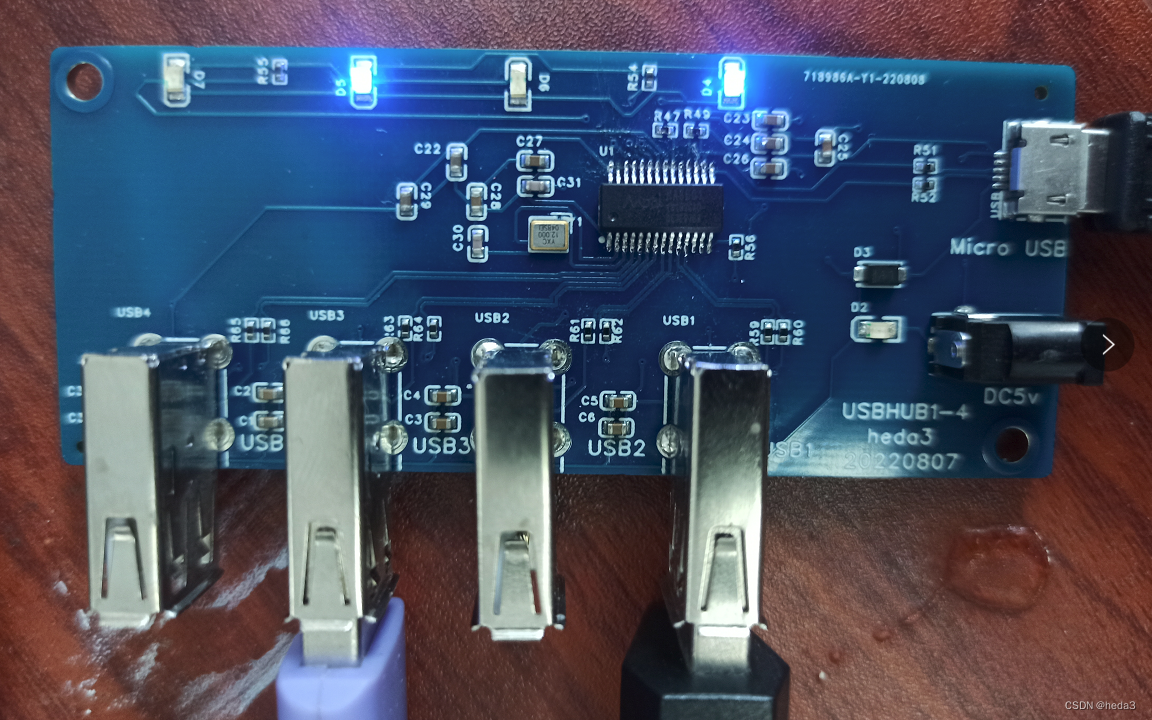

焊接主芯片后，插上U盘对应接口的LED灯不亮。检查各供电正常，用力按压芯片后灯亮，怀疑是芯片虚焊了。重新补焊后再次测试，相应的LED灯亮说明主芯片正常工作了！

 没有插U盘之前设备管理器设备连接状态：

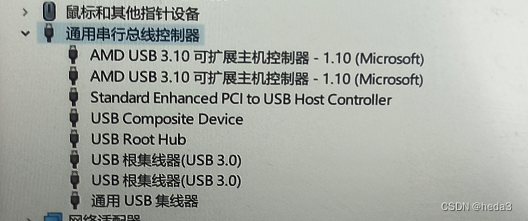

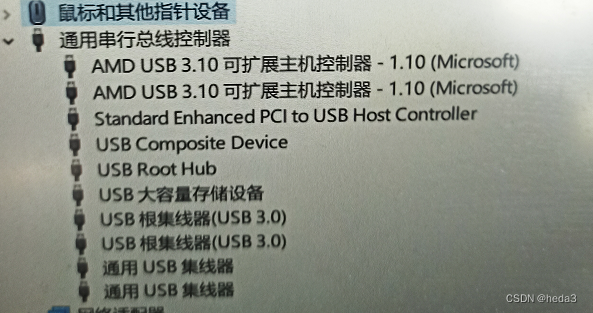

插上U盘后设备管理器设备连接状态



明显看出多了通用USB集线器和USB大容量存储设备。

 但是由于U盘质量原因，U盘内的内容一直加载不成功

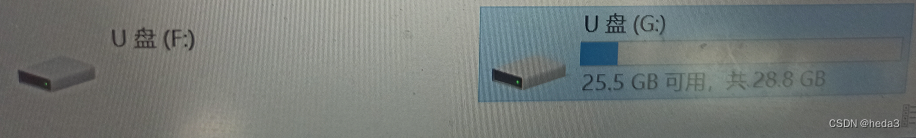

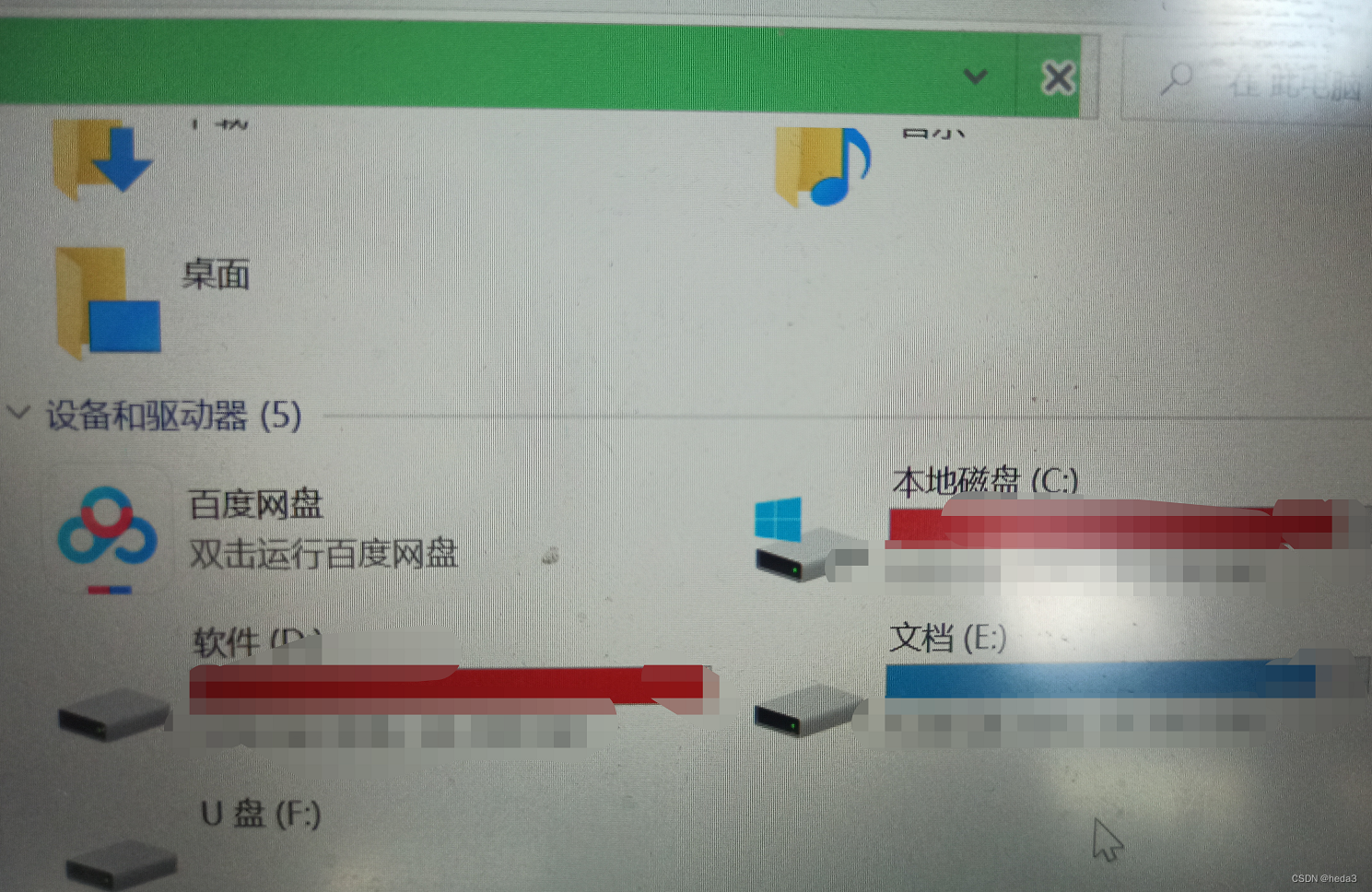

 重新插上其它U盘后：



 第二个U盘内容可以正常读取且多次插拔正常、测试4个USB口都能正常使用。
