用Unity实现简单的绳子模拟(一)
说到Unity物理,一般都会想到内置的physX物理引擎。其实我们也可以用Unity的API去实现一些简单的物理算法。

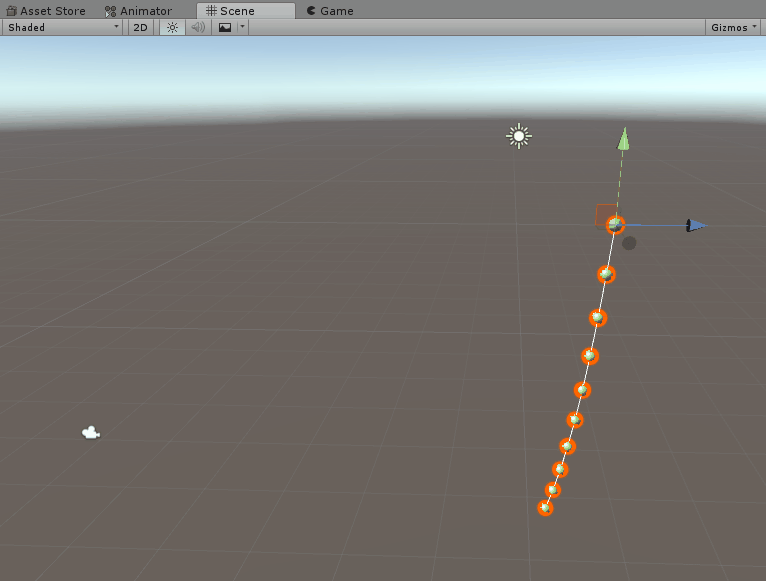

本文会介绍如何从头实现一个简单的绳子模拟的小Demo。
物理模型

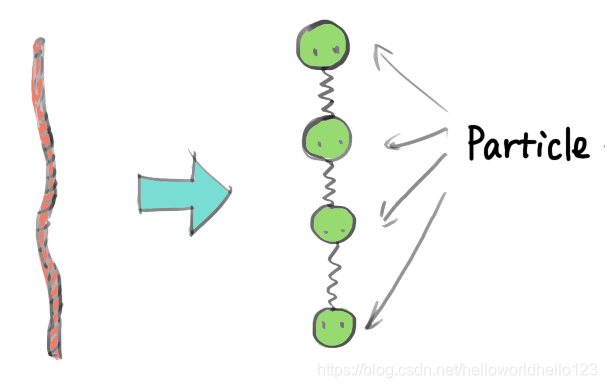

物理模拟的第一步,就是要对真实世界的事物做简化,转化成可计算的模型。对于绳子,我们最直观的简化方法就是把它想象成一堆由弹簧连接的小球(一般也叫粒子)。这就是Mass-Spring模型。
用胡克定律我们就可以简单的求出弹簧力。
F = k * (L - L0)
其中k是弹簧系数,L是当前弹簧的长度,L0是弹簧不受力时的长度(初始长度)。

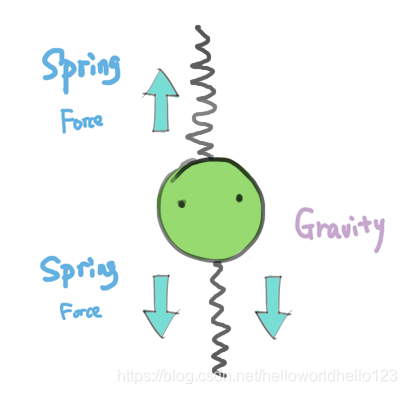

那么每个粒子的受力就很容易算出来了。
时间积分
有了粒子受到的外力之后,就需要开始考虑粒子如何跟着受力在时间的维度里运动了。
物理模拟的时间间隔通常是恒定的,我们这里就把时间间隔记为dt。
通常,只有初始时刻的参数是已知的,我们会根据初始时刻的参数(位置,速度,加速度)来推断下一时刻的位置。

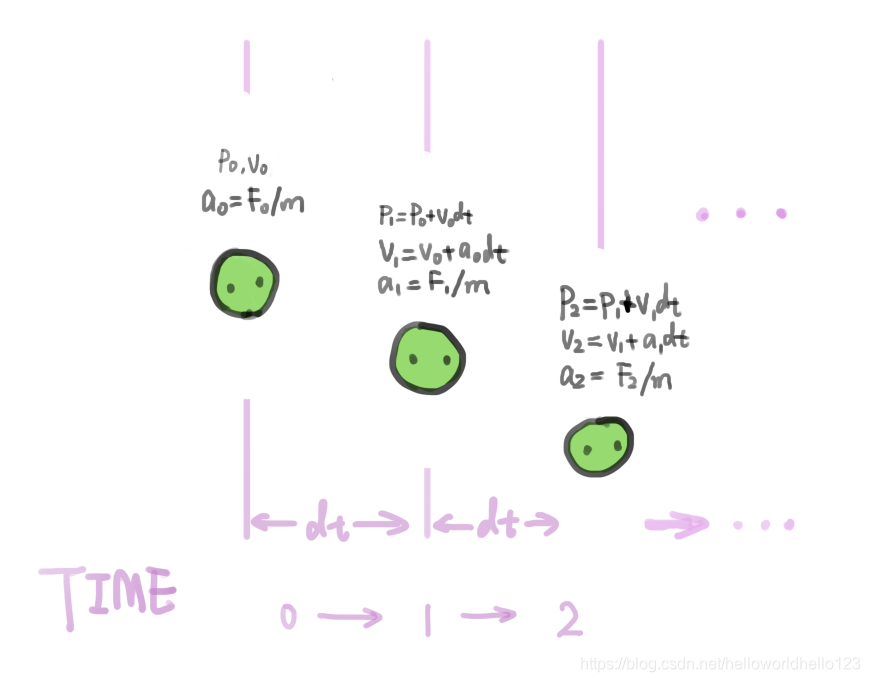

图中的p代表粒子位置,v代表速度,a代表加速度,F代表受到的合力。
结合高中物理知识,上面的图应该比较容易理解。实际上,我们是在时间维度上做积分。这里我们简化地认为在dt足够小的时候,这段时间的运动可以认为是匀速运动。上图中的积分模式叫做Explicit Euler,这是一种误差大且不太稳定的时间积分方法,有空会仔细讨论不同的时间积分方法以及他们的误差分析。
实现
OK,现在就开始实现这样一个简单的绳子模拟器吧。
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
namespace PhysicsLab
{
public class RopeSpringSolver : MonoBehaviour
{
public Transform ParticlePrefab;
public int SubStepCount = 10;
public int Count = 3;
public int Space = 1;
public float SpringK = 1.0f;
public float AirResistanceRatio = 0.1f;
[Range(0, 1)]
