前言：就初学管脚约束相关知识而言，内容还不足以构成饱满的文章。但管脚约束是一个独立的内容，它是值得有一篇单独的博客的。若后续学习了管脚约束新的知识，则进一步扩充本篇博客内容。

1 XDC基础语法

Vivado的管脚约束文件用XDC 编写的，下面介绍XDC基础语法，普通IO口只需约束引脚号和电压。

引脚号约束:

set_property PACKAGE_PIN “引脚编号” [ get_ports “端口名称” ]

电平信号约束:

set_property IOSTANDARD “电压” [ get_ports “端口名称” ]

这里需要注意文字的大小写，端口名称是数组的话用{}括起来，端口名称必须和源代码中的名字一致，且端口名字不能和关键字一样。

以 led[0]的约束为例:

        set_property    PACKAGE_PIN    P15                [      get_ports        {led[0]} ]

                                                                                                        // 绑定 led[0]的管脚

        set_property    IOSTANDARD      LVCMOS33 [      get_ports        {led[0]} ]

                                                                                                        // 设置 led[0]的电平约束。

如果端口名称是数组的话，电平信号约束可以批量化操作

set_property IOSTANDARD LVCMOS33 [ get_ports {led[*]} ]

// 约束led数组所有的电平。

另外系统的主时钟也需要添加一行约束。

create_clock -period 20.000 [ get_ports clk ]

set_property PACKAGE_PIN N18 [ get_ports clk ]

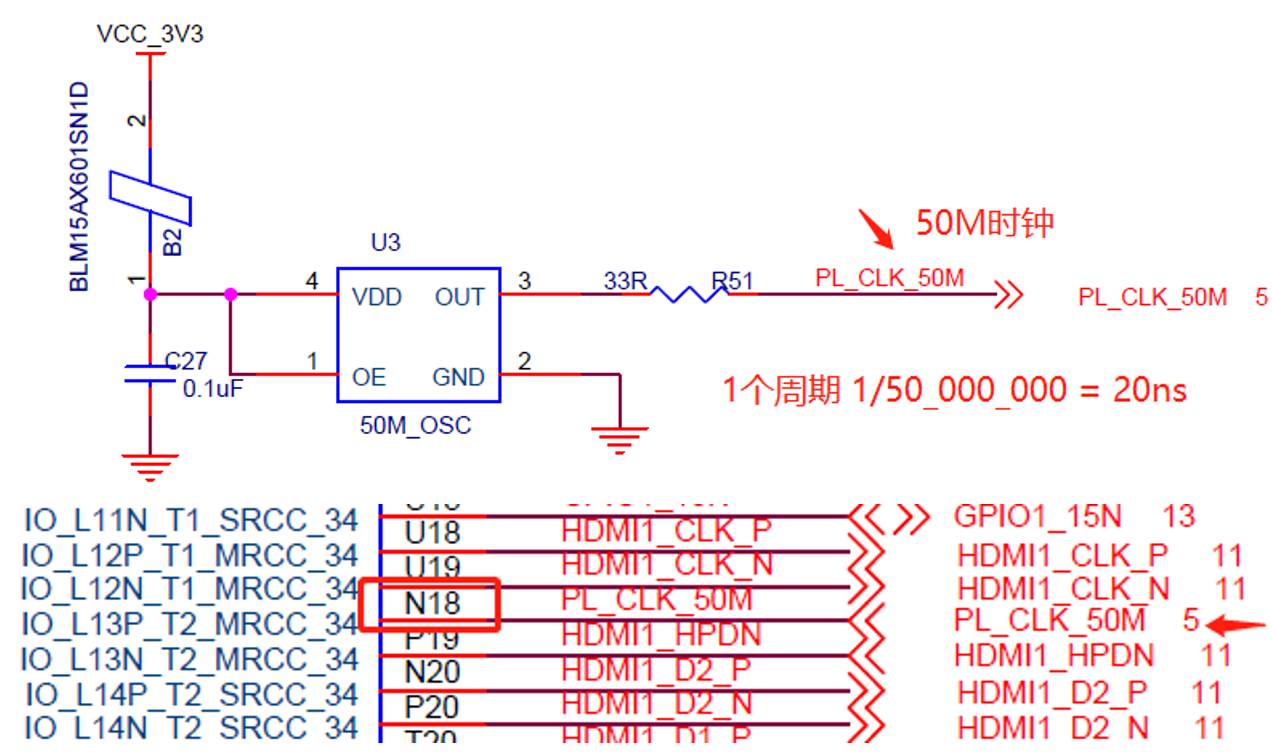

和时钟相关的原理图如下所示：

上述约束语句对应的模块接口定义如下：

module led(
        input   wire                  clk,
        output  wire    [1:0]         led
);
endmodule

再次强调例子中用的端口名称是clk和led，这是与 模块源码的接口定义对应的。

2 XDC语言模板查询方法

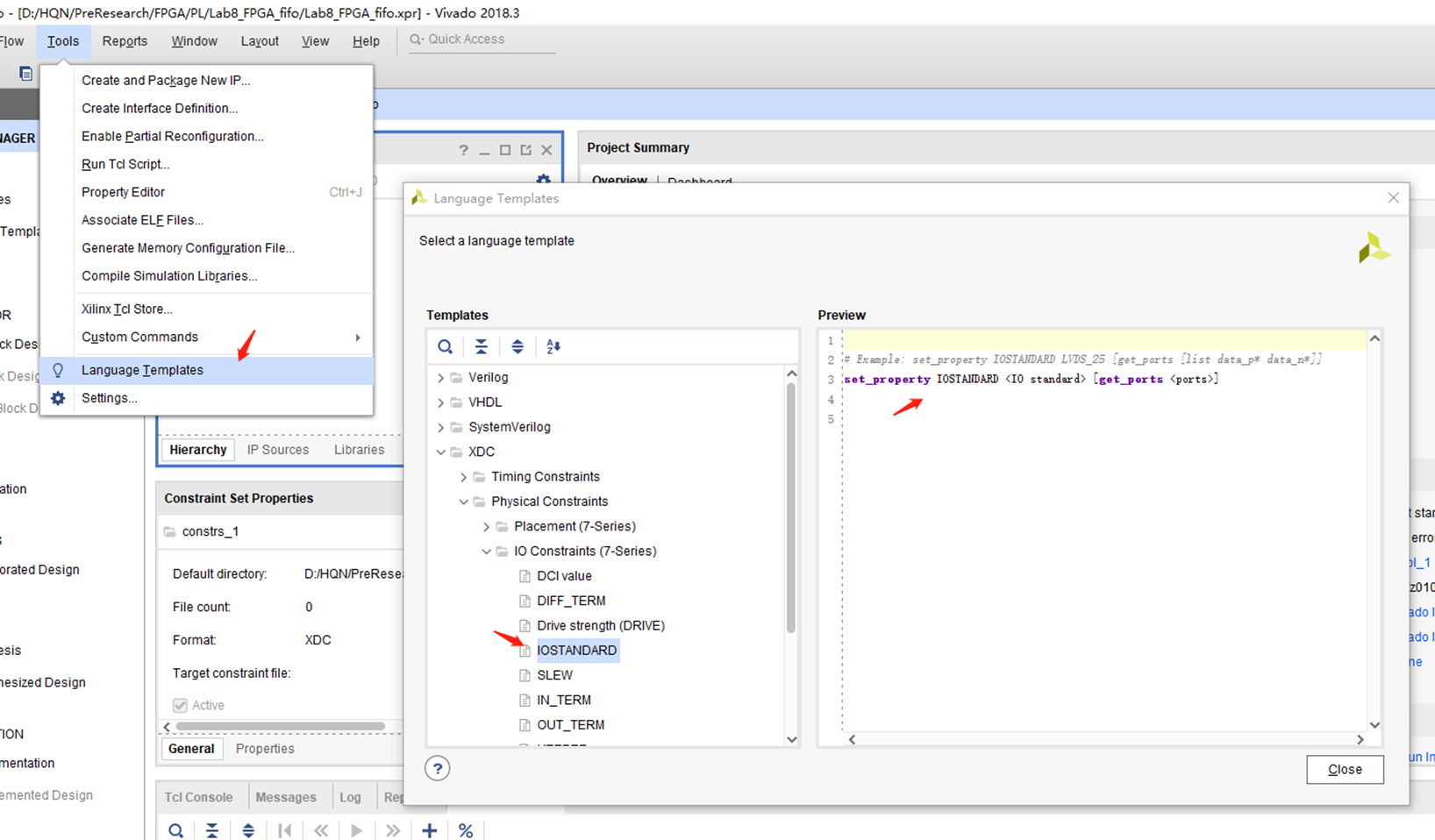

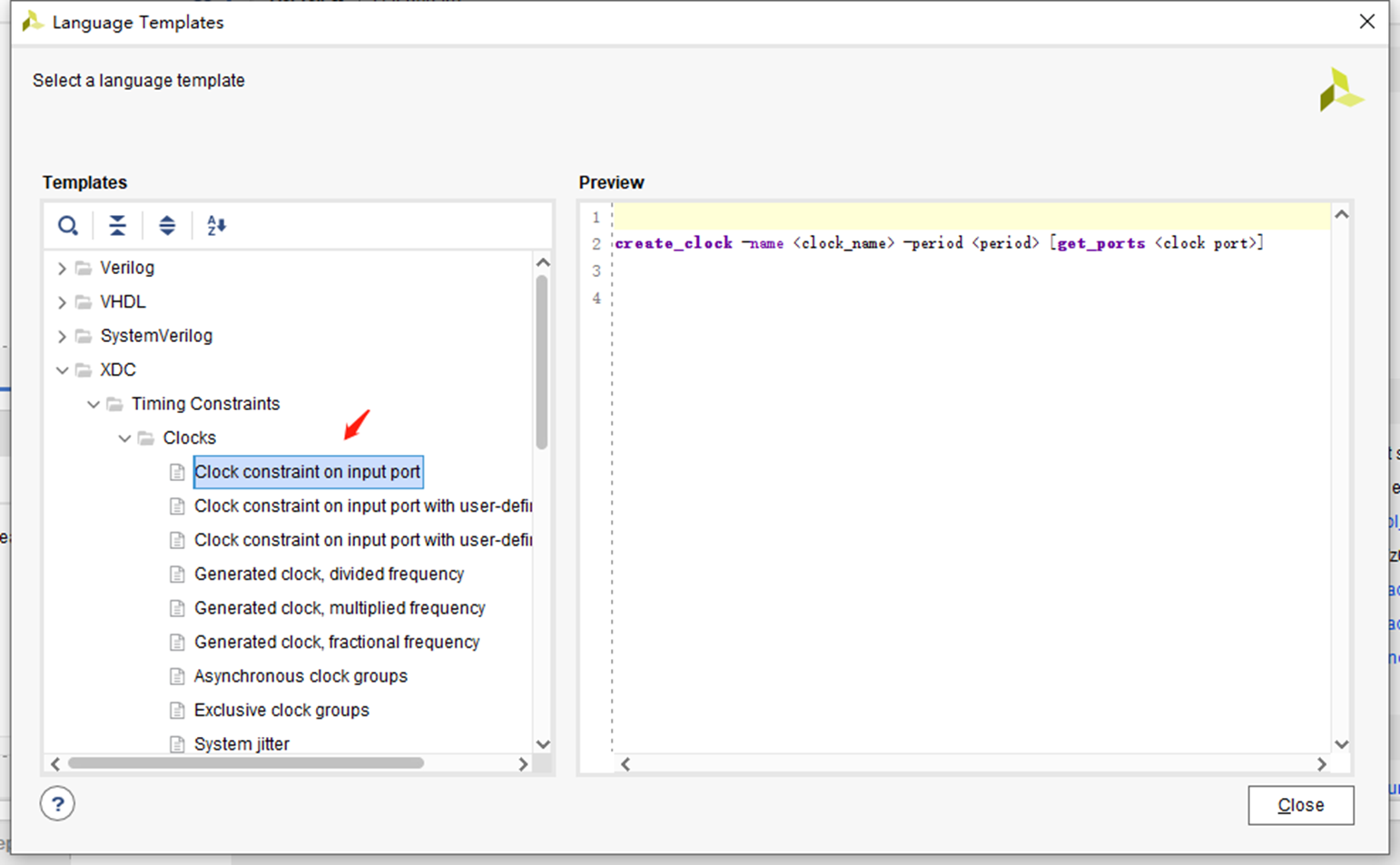

相关内容，可以在Vivado的Tools→Language Templates里面学习

3 管脚约束UI操作

约束文件也可以不用手写，直接用操作完成。

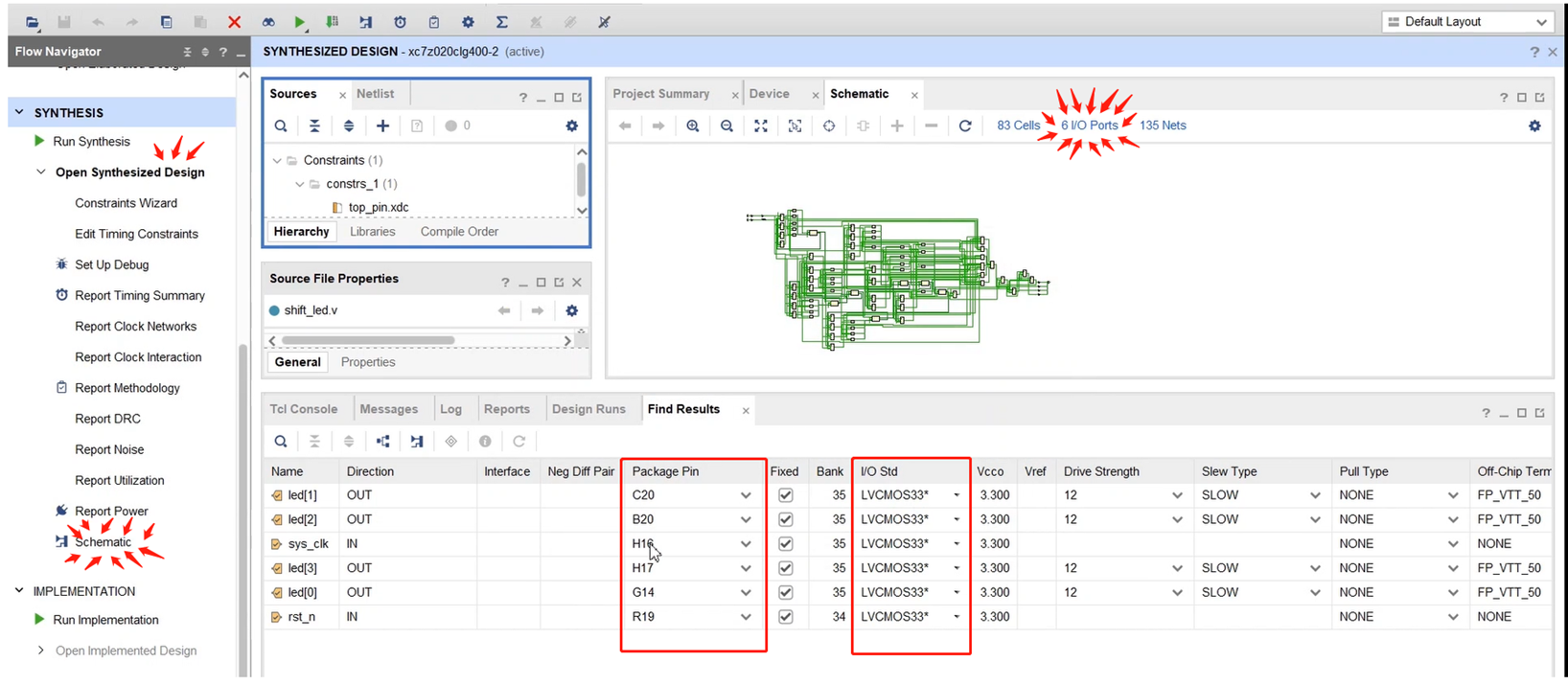

流程：源码写好，先综合（Synthesis），之后点击Synthesis → Open Synthesized Design → Schematic → n I/O Ports，就可以图形化操作管脚约束了。

关于管脚约束的知识应该还有到目前为止没有碰到的内容，后续遇到了再补充，未完待续…
