物联网毕设 -- 智能火灾烟雾报警系统（APP+STM32+WIFI）

已于 2024-06-26 11:11:27 修改
阅读量1w 收藏 183
点赞数 30
分类专栏： 物联网 毕设/课设 合集 文章标签： 单片机 物联网 嵌入式硬件 stm32 课程设计
于 2023-05-11 15:13:27 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/herui_2/article/details/130622244
版权

目录

一 连线图

1 原理图

2 PCB效果

3 实物效果

4 APP效果

5 功能概括

（1）硬件端

（2）APP端

（3）云平台使用（阿里云）（需要可以找我获取）

（4）演示视频

二 底层代码使用方式

1 使用说明

2 下载程序

三 APP使用方式

下载APP

四 程序架构及修改（通用）

🫡若需要，请咨询博主🫡

前言

这个智能家居系统提供了多种功能，包括获取温湿度、烟雾浓度、火焰状态等多个方面的传感器数据，并通过OLED显示在硬件端上，同时设备会在烟雾浓度、温湿度超过设定阈值时触发LED报警灯和蜂鸣器，及时实现声光报警。硬件端还具有ESP8266自动组网和断网后自动重连的机制，保证连接的稳定性。 APP端提供了更多的功能，包括查看各个传感器的状态、修改设备的各个数据阈值、以及查看设备历史数据等。用户可以更加方便地自行设置数据阈值，以适应不同的环境需求。整个系统的功能非常全面，使得用户可以更好地监测家居安全，也可以及时处理相应的问题，提高家庭的安全性和智能化程度。

关注微信公众号--星之援工作室 发送关键字（项目清单）
可获取项目清单资料

➡️🫡🫡🫡🫡🫡🫡🫡🫡➡️

⚠️⚠️（本文章仅提供思路和实现方法，并不包含代码，需要代码的同学请自行联系博主）

⚠️⚠️（有疑问或需要定制或者技术支持等，也请自行联系博主）⚠️⚠️

一 连线图

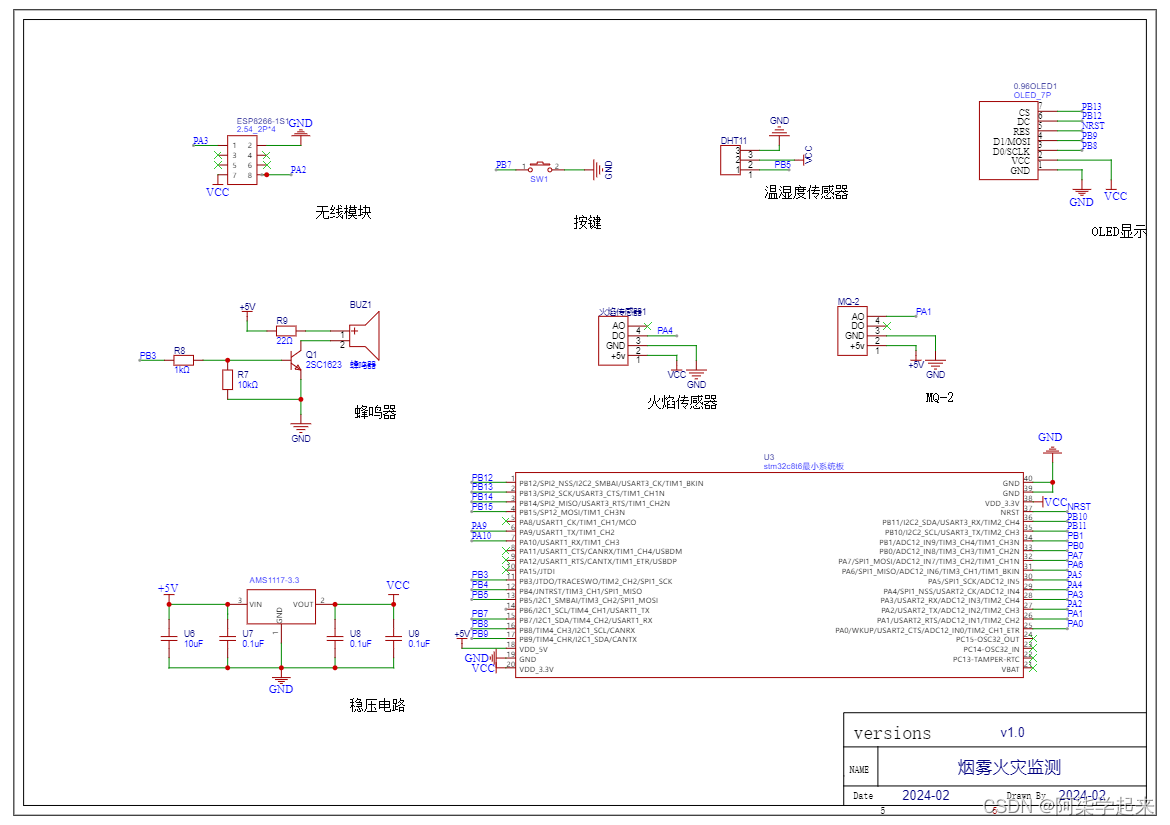

1 原理图

开发板本身自带一个LED ，这个LED作为我们查看网络连接状态和获取数据状态的说明

（1）OLED显示屏中会显示联网状态，若MUC上面的的LED处于闪烁状态，则说明我们的设备处于正常运行，若LED灯不再闪烁，请按复位键将程序手动复位一次

（2）硬件每隔3秒会向APP传输一次数据。

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

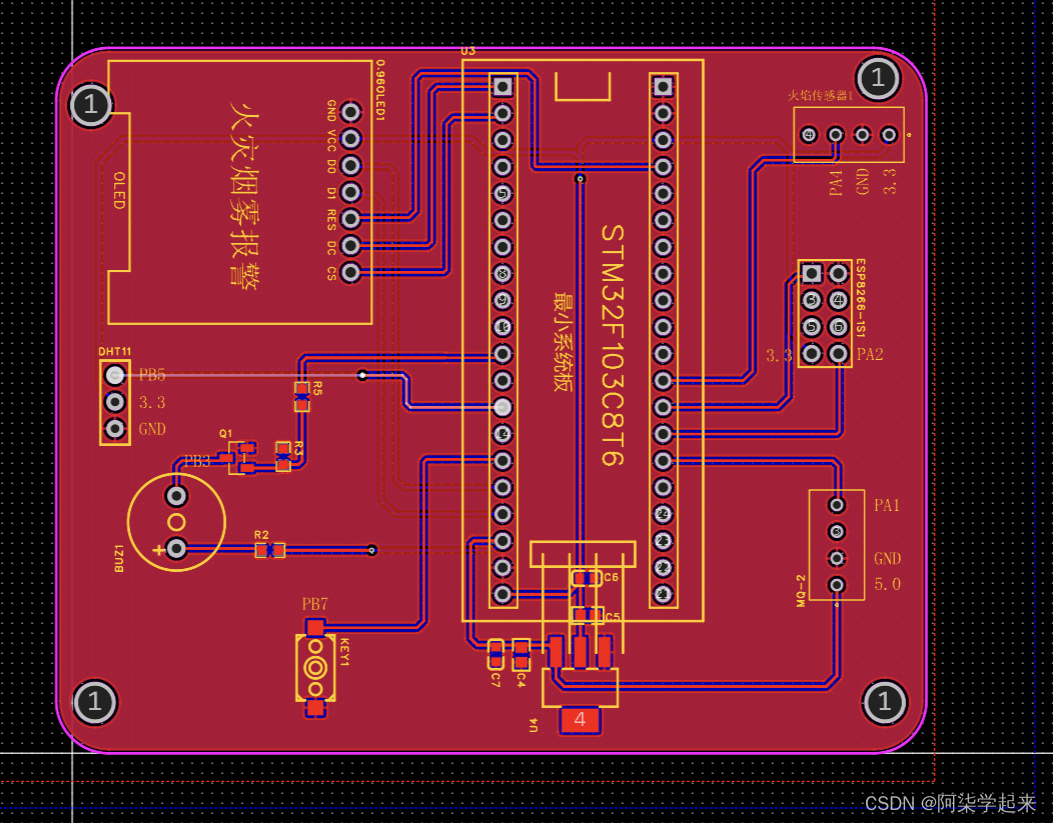

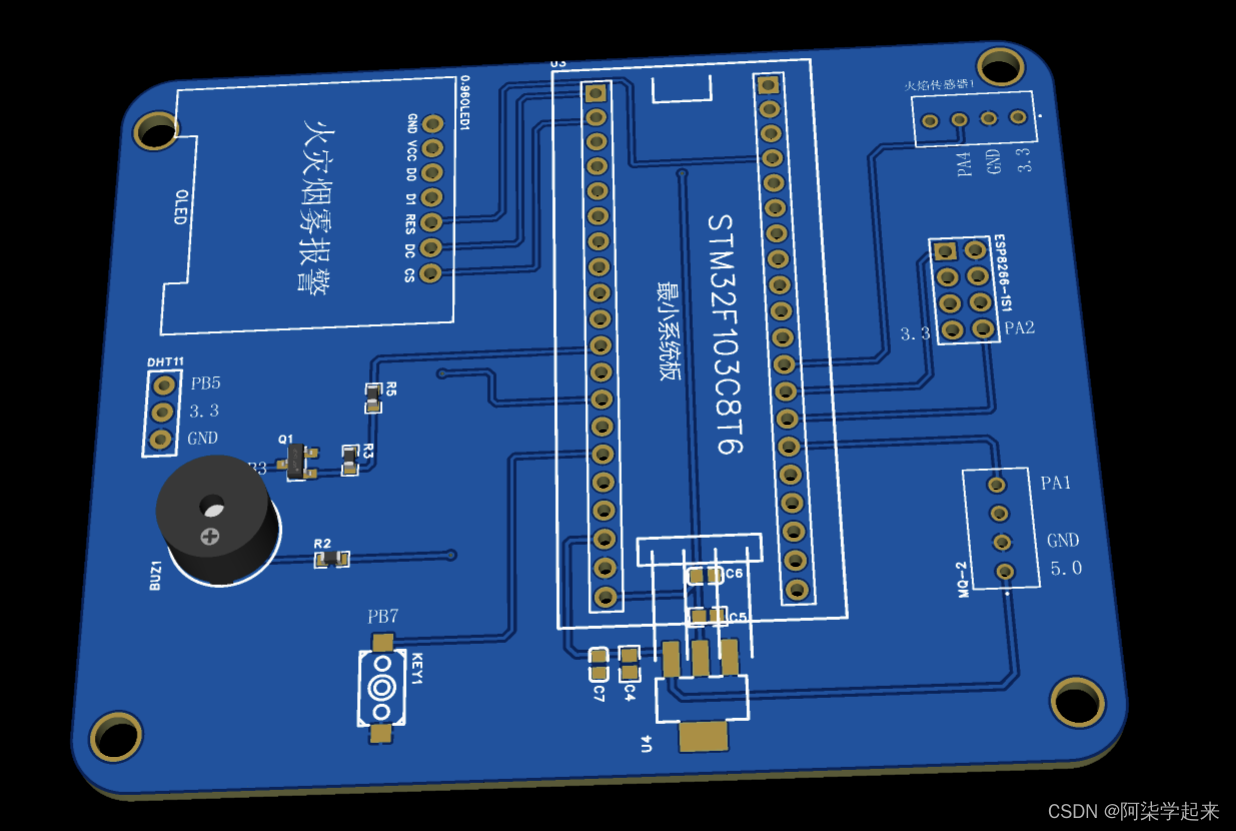

2 PCB效果

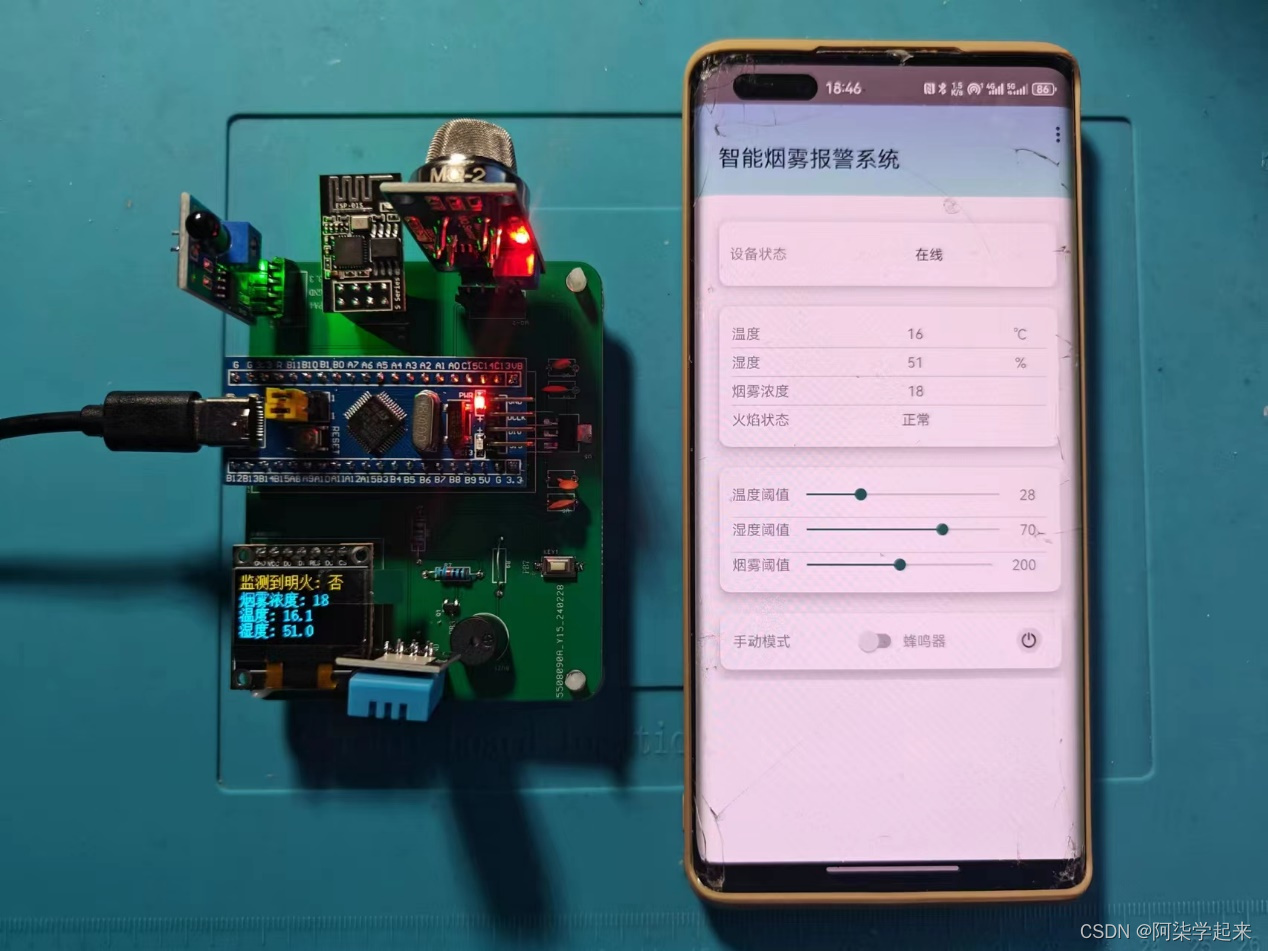

3 实物效果

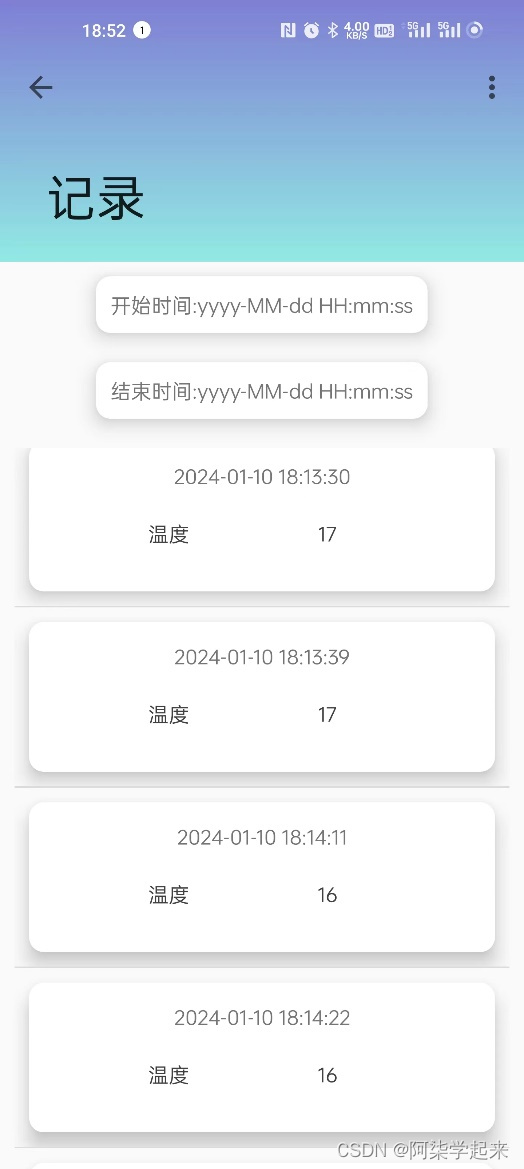

4 APP效果

5 功能概括

（1）硬件端

  1. 获取温湿度、烟雾浓度、火焰状态
  2. 通过OLED显示的各个传感器设备的数据
  3. 当烟雾浓度，温湿度超过设定阈值，LED报警灯亮和蜂鸣器响，实现声光报警
  4. 通过ESP8266自动进行组网功能
  5. 设备断网后自动重连机制

（2）APP端

  1. 可以查看各个传感器状态
  2. 可以修改设备的各个数据阈值
  3. 使用数据库进行数据储存与查询（按时间段）；
  4. 可以远程修改蜂鸣器的状态

（3）云平台使用（阿里云）（需要可以找我获取）

只是链接各个设备使用，采用MQTT即时通讯；

（4）演示视频

链接：

https://pan.baidu.com/s/1kktic43gkMWvbgQLmt-4cQ?pwd=XZY0

提取码：XZY0

二 底层代码使用方式

1 使用说明

（1）. 使用的时候设备会自动连接WIFI

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

（2）. 当设备处于正常状态的时候，开发板上面的LED会处于闪烁的状态。

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

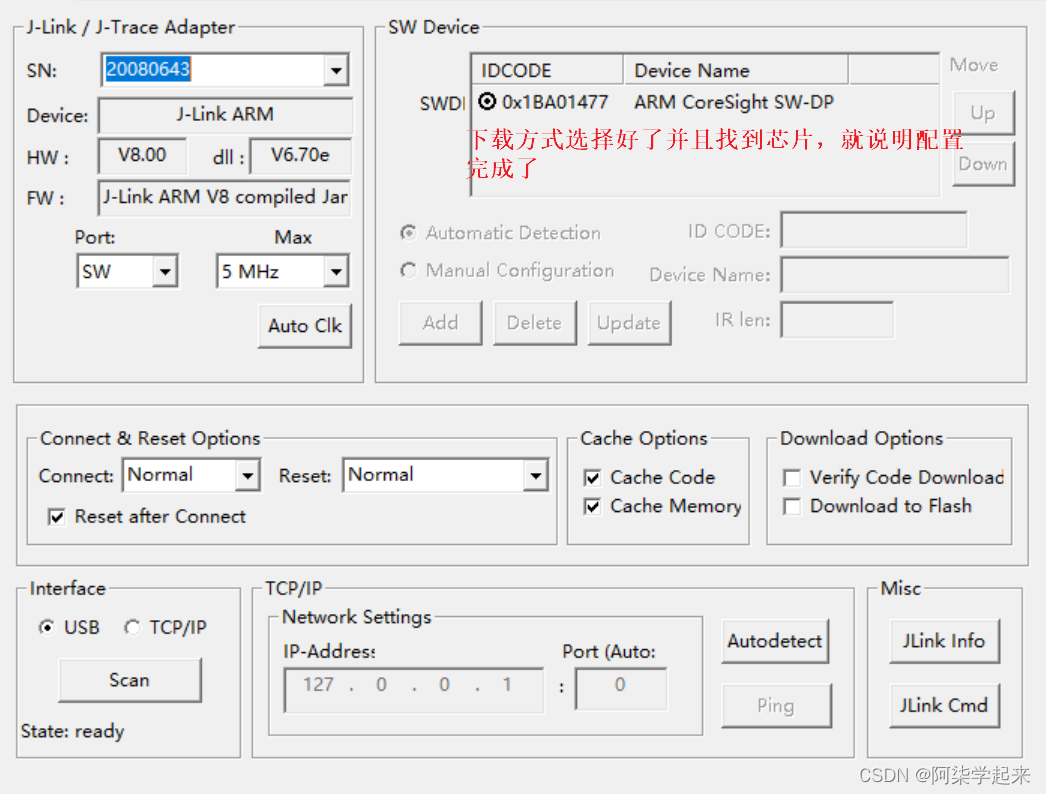

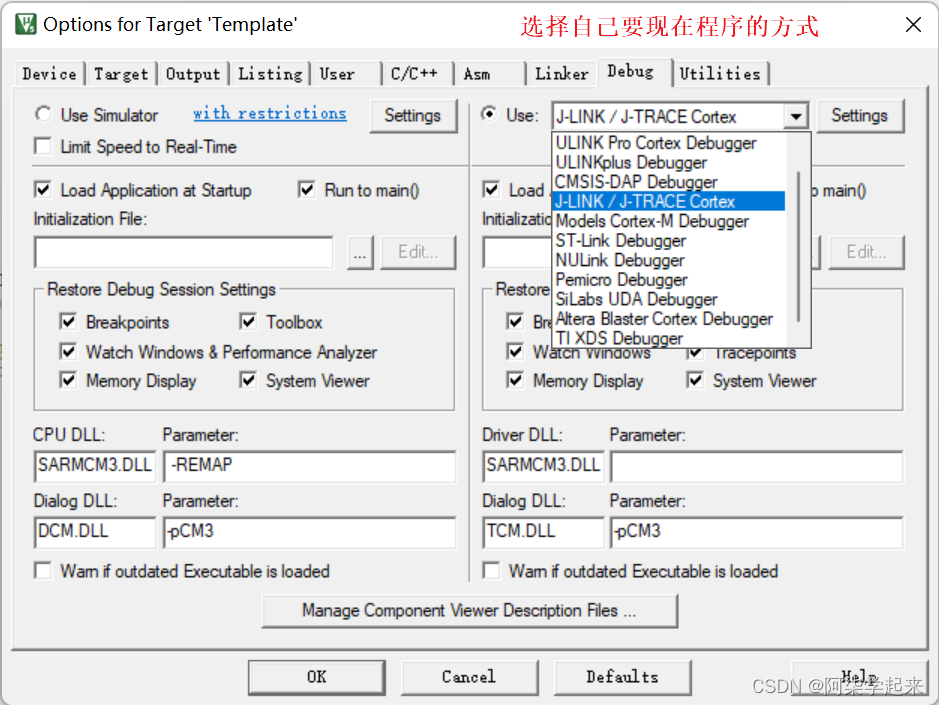

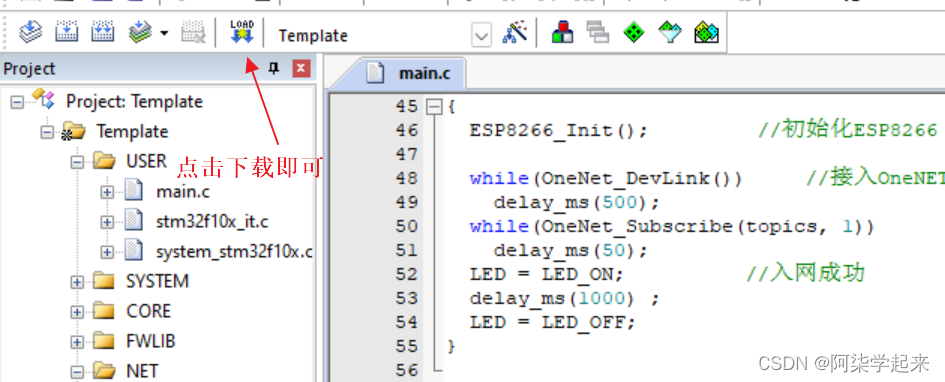

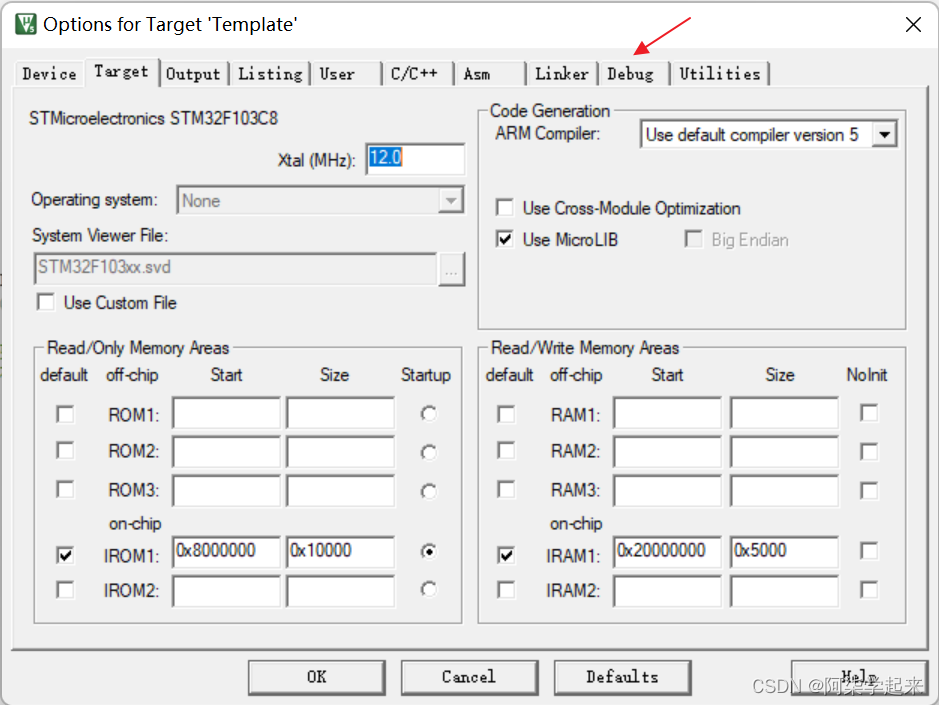

2 下载程序

  1. 先根据原理图进行连线，连接好以后在做后面的操作
  2. 打开手机热点 热点名字：NET密码：12345678

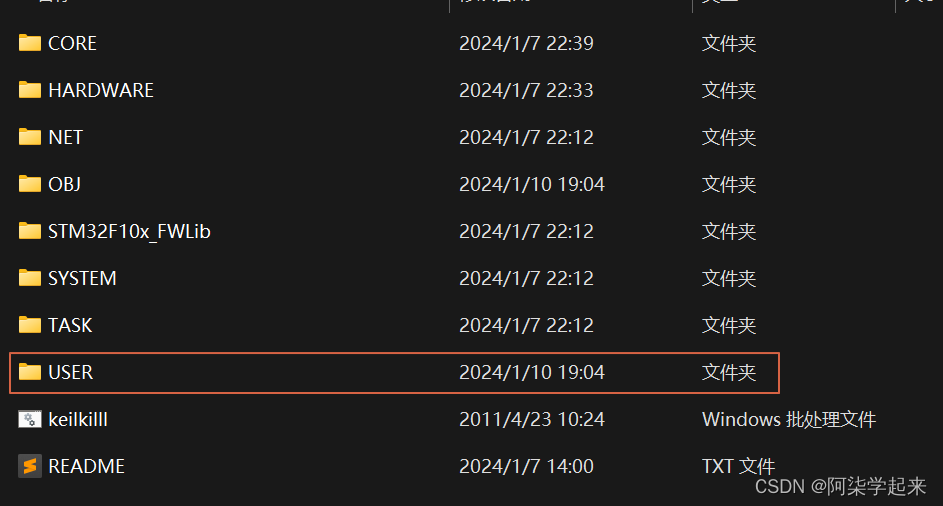

  3. 打开程序（硬件由工作室出的可以忽略下载程序这部分）

三 APP使用方式

下载APP

（1）操作方式：

使用Android手机安装APK进行操控

安装Android studio导入项目使用模拟器

官网下载最新版本

https://developer.android.google.cn/studio?hl=zh-cn

安装包（工作室使用版本）链接：

https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0

提取码：xzy0

安装教程

https://zhuanlan.zhihu.com/p/528196912

（2）使用说明

打开APP后设备会自动订阅MQTT主题，等待1-5秒APP会自动获取到设备上的数据，若5秒内没有获取到设备数据，则请检测设备是否在线，若在线，则请重新打开APP进行数据的获取

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

四 程序架构及修改（通用）

链接：

https://pan.baidu.com/s/1TZkvdEOp-ERgi-2A1o-KWw?pwd=XZY0

提取码：XZY0

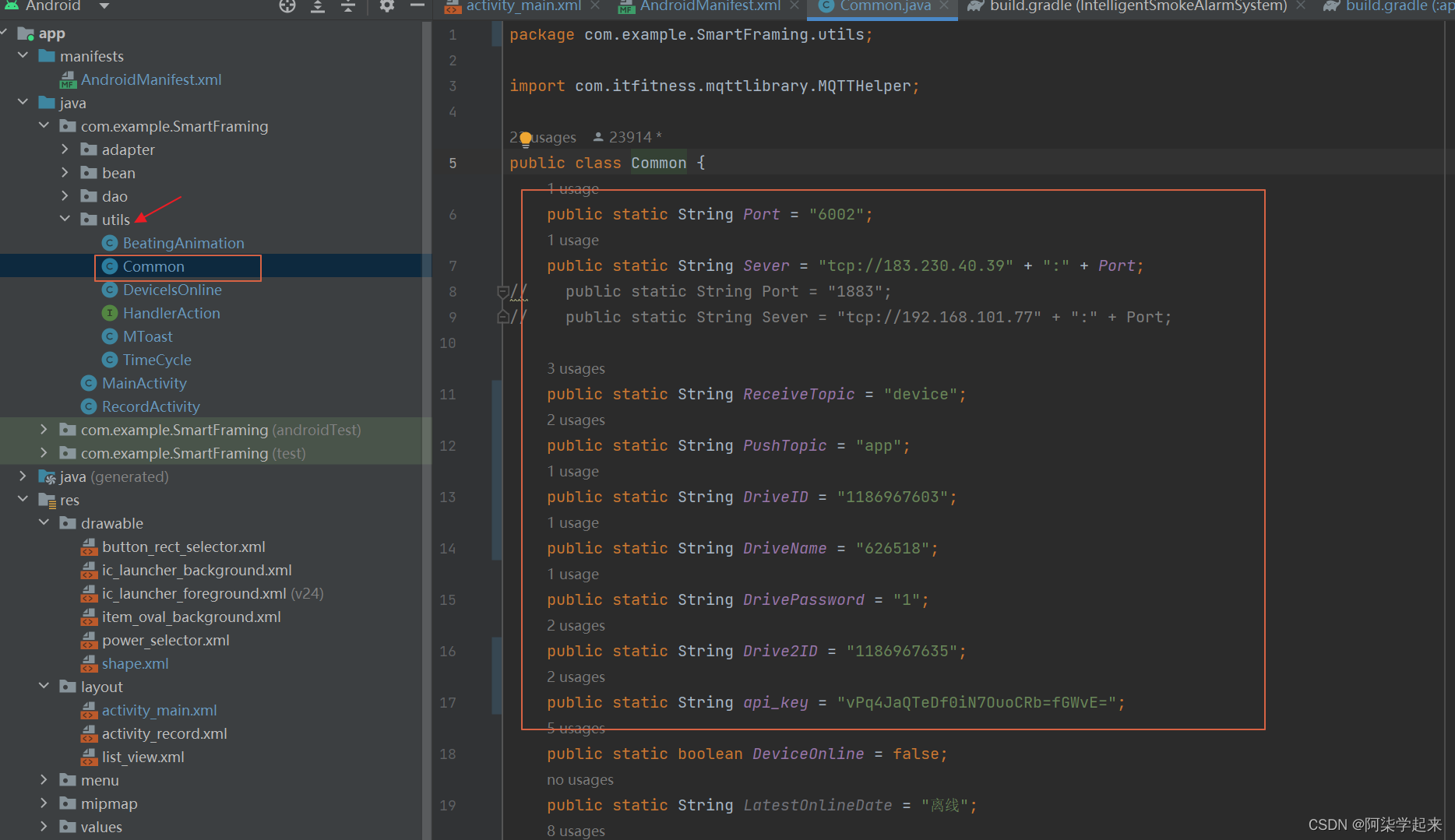

APP参数修改

🫡若需要，请咨询博主🫡

⚠️⚠️END⚠️⚠️
