前言

该系统采用LoRa和Wi-Fi双模通信，硬件端通过LoRa模块实时获取环境中的温湿度、烟雾浓度和火焰状态，并将数据展示在OLED屏幕上。当检测到异常数据时，系统会通过LED报警灯和蜂鸣器发出声光报警。同时，LoRa网络负责数据的上报。Wi-Fi端则通过ESP8266模块实现自动组网，与APP建立通信，并具备断网自动重连功能。APP端用户可以查看传感器状态，调整数据阈值，利用数据库进行数据存储与查询，以及远程控制蜂鸣器的开关，实现全面的家居安全监控与便捷管理。

关注微信公众号--星之援工作室发送关键字（项目清单）

可获取项目清单资料

➡️🫡🫡🫡🫡🫡🫡🫡🫡➡️

⚠️⚠️（本文章仅提供思路和实现方法，并不包含代码，需要代码的同学请自行联系博主）

⚠️⚠️（有疑问或需要定制或者技术支持等，也请自行联系博主）⚠️⚠️

一连线图

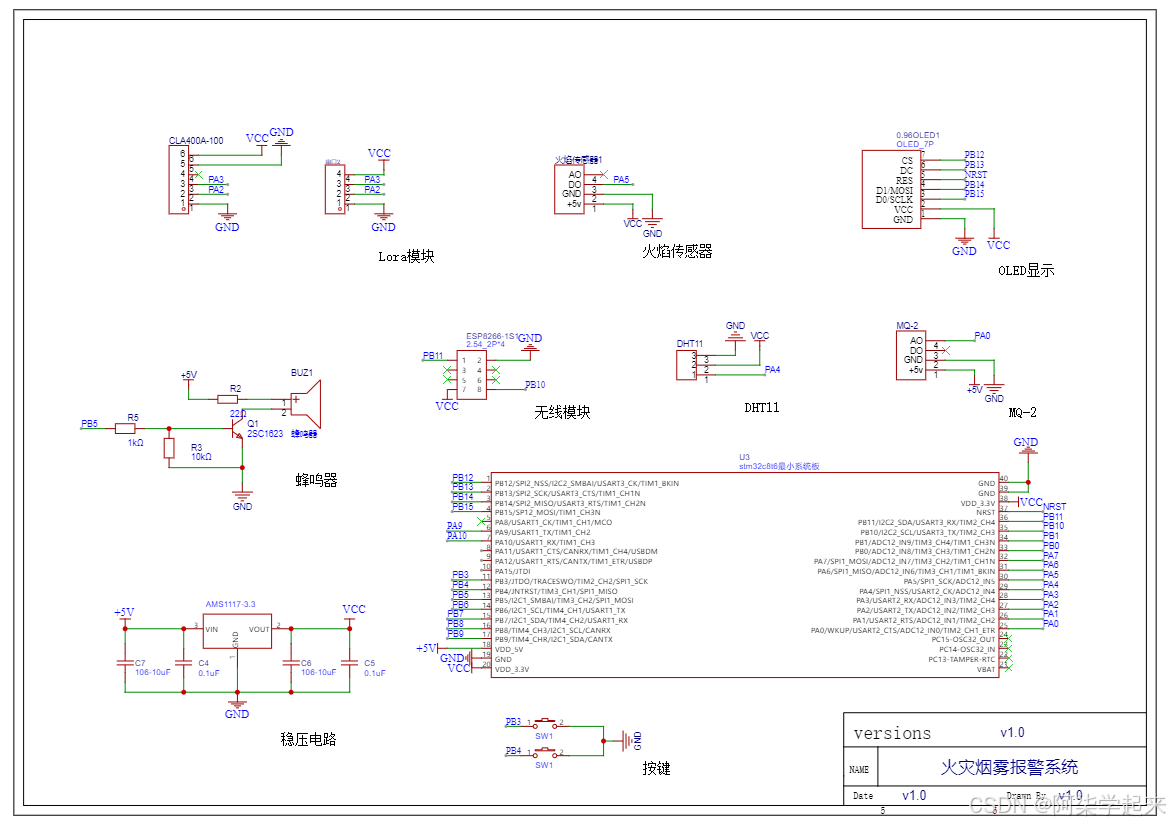

1 原理图

开发板本身自带一个LED ，这个LED作为我们查看网络连接状态和获取数据状态的说明

（1）OLED显示屏中会显示联网状态，若MUC上面的的LED处于闪烁状态，则说明我们的设备处于正常运行，若LED灯不再闪烁，请按复位键将程序手动复位一次

（2）硬件每隔3秒会向APP传输一次数据。

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

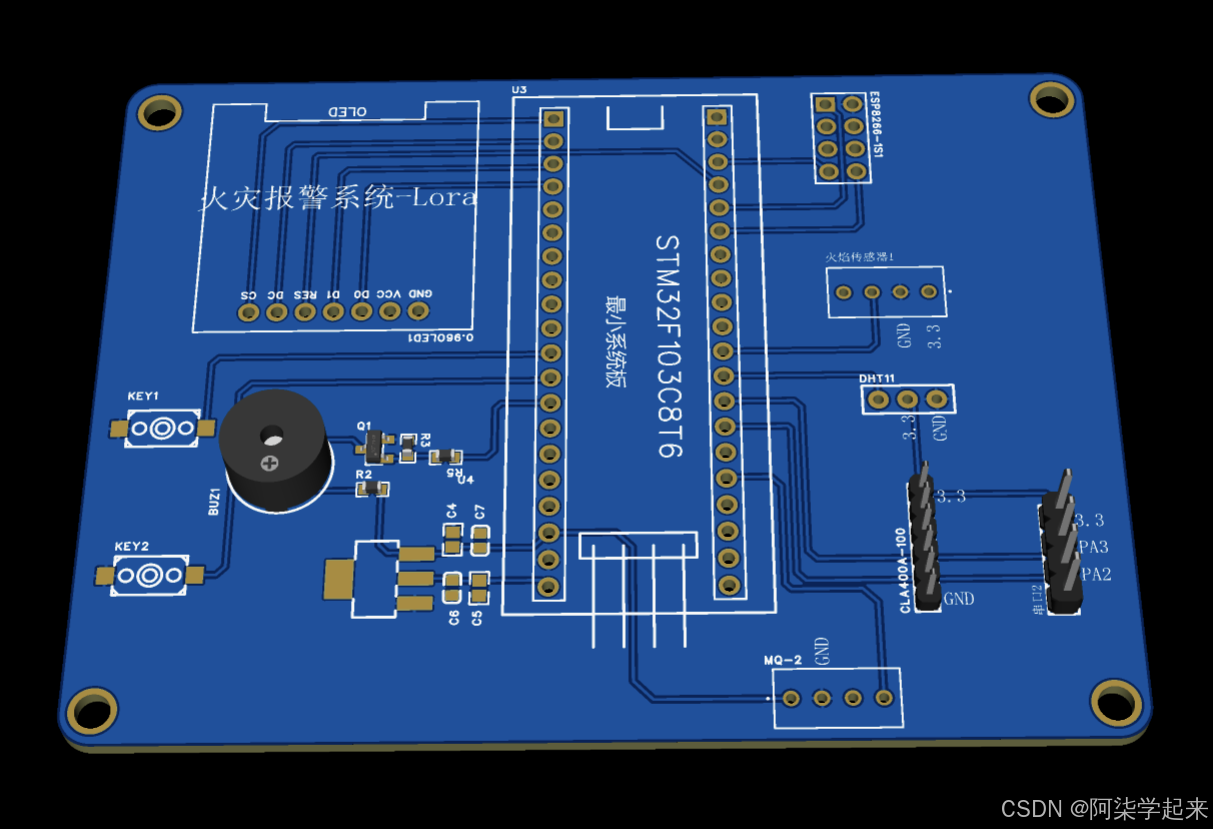

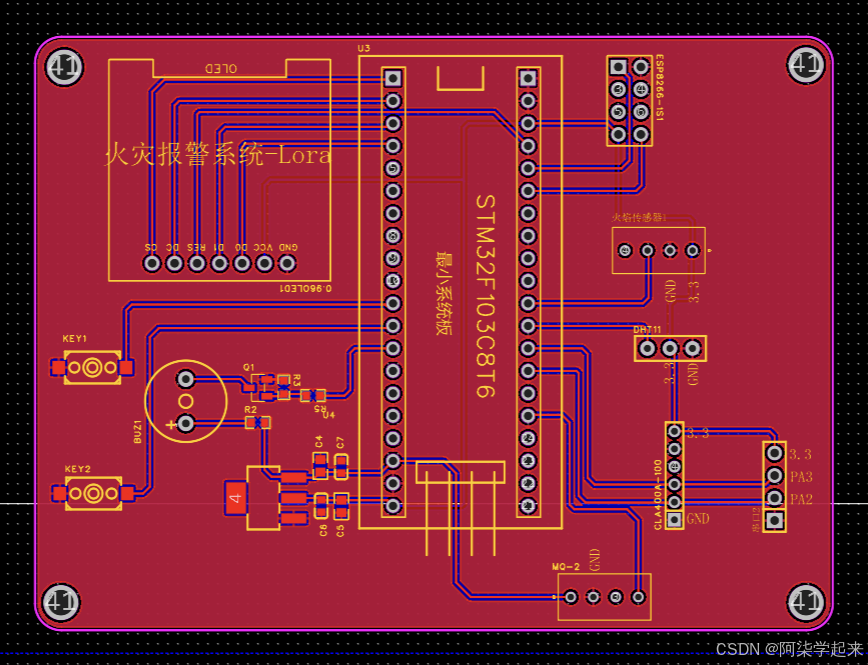

2 PCB效果

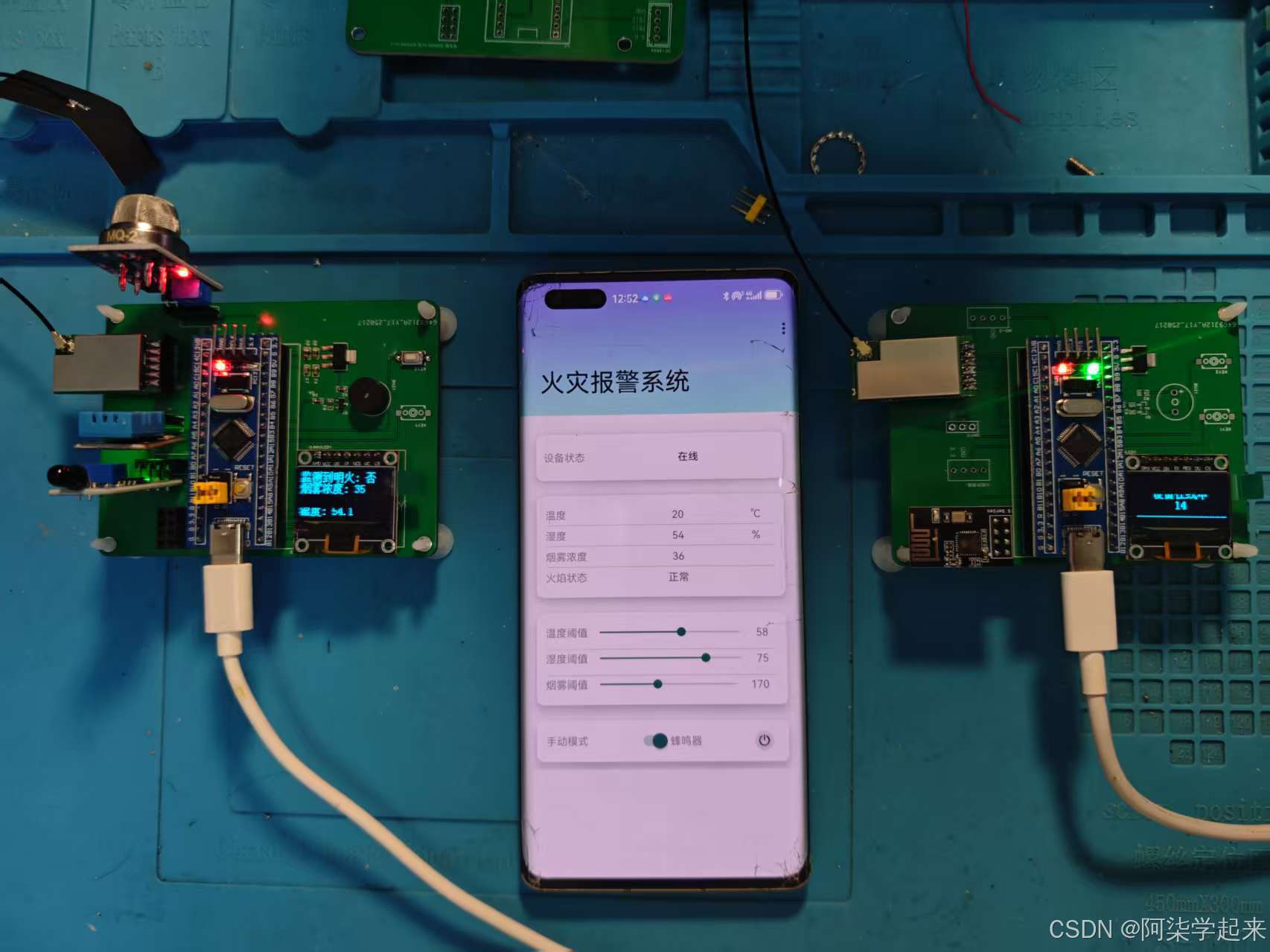

3 实物效果

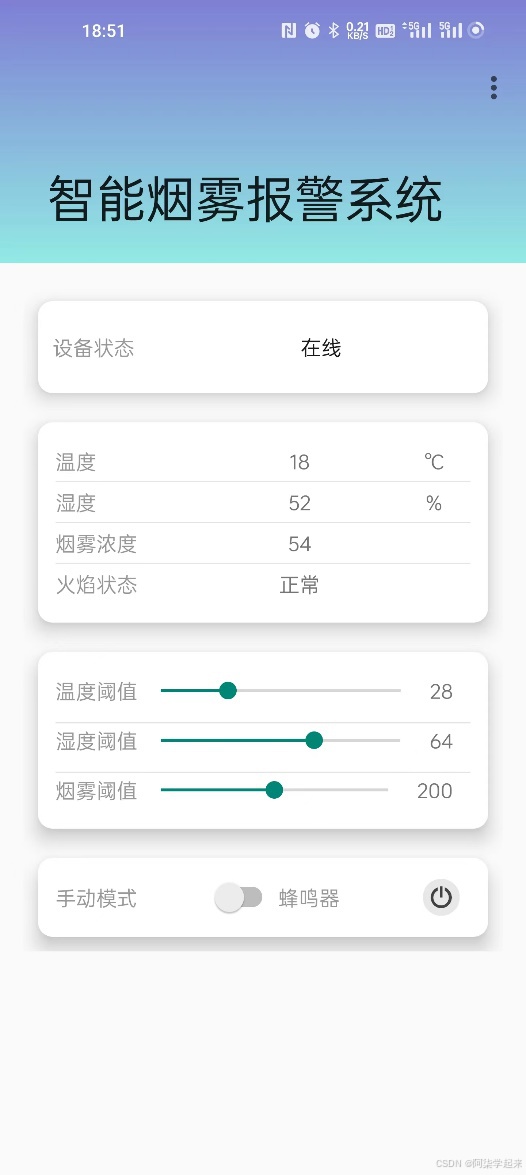

4 APP效果

5 功能概括

（1）硬件端

Lora端

获取温湿度、烟雾浓度、火焰状态
通过OLED显示的各个传感器设备的数据
当烟雾浓度，温湿度超过设定阈值，LED报警灯亮和蜂鸣器响，实现声光报警
Lora组网进行数据的上报

Wifi端

Lora组网进行数据的获取和下发
通过ESP8266自动进行组网功能与APP建立通信
设备断网后自动重连机制

（2）APP端

可以查看各个传感器状态
可以修改设备的各个数据阈值

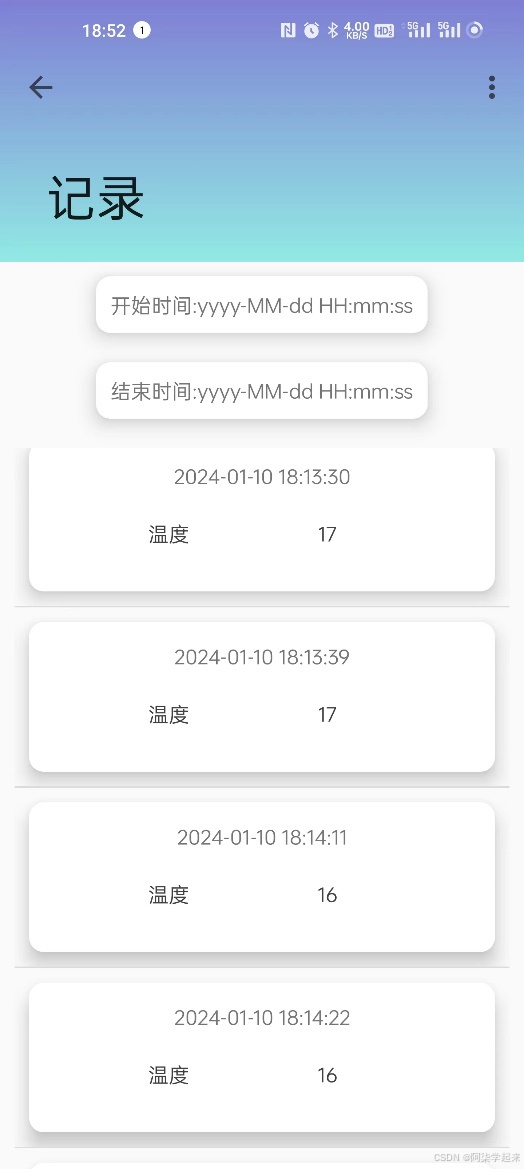

使用数据库进行数据储存与查询；
可以远程修改蜂鸣器的状态

（3）云平台使用（需要可以找我获取）

只是链接各个设备使用，采用MQTT即时通讯；

（4）演示视频

通过网盘分享的文件：T1.1.火灾烟雾报警系统-Lora+Wifi.mp4

链接: https://pan.baidu.com/s/1RP_dN2bYlNIIutgkvtGXoQ 提取码: XZY0

--来自百度网盘超级会员v6的分享

二底层代码使用方式

1 使用说明

（1）. 使用的时候设备会自动连接WIFI

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

（2）. 当设备处于正常状态的时候，开发板上面的LED会处于闪烁的状态。

（多看视频，视频中有完整功能演示）

2 下载程序

先根据原理图进行连线，连接好以后在做后面的操作
打开手机热点热点名字：NET密码：12345678
打开程序（硬件由工作室出的可以忽略下载程序这部分）

三 APP使用方式

下载APP

（1）操作方式：

使用Android手机安装APK进行操控

安装Android studio导入项目使用模拟器

官网下载最新版本

https://developer.android.google.cn/studio?hl=zh-cn

安装包（工作室使用版本）链接：

https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0

提取码：xzy0

安装教程

https://zhuanlan.zhihu.com/p/528196912
