【物联网毕设】智能充电桩管理（STM32+APP+MQTT+RFID）

最新推荐文章于 2025-04-23 23:26:13 发布
最新推荐文章于 2025-04-23 23:26:13 发布
阅读量891 收藏 20
点赞数 13
分类专栏： 物联网 毕设/课设 合集 文章标签： 物联网 课程设计 单片机 stm32 嵌入式硬件 毕设 毕业设计
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/herui_2/article/details/147412814
版权

目录

前言

一 连线图

1 原理图

2 PCB效果

3 实物效果

4 APP效果

5 功能概括

（1）硬件端

（2）APP端

（3）云平台使用

（4）演示视频

二 底层代码使用方式

1 使用说明

2 下载程序

三 APP使用方式

1下载APP

四 程序架构及修改（通用）

（）32++

前言

该智能充电桩系统以STM32F103C8T6为主控核心，通过ESP8266-01s实现WiFi联网及MQTT协议通信。硬件端配备0.96寸OLED屏实时显示时间、用户账户余额及设备状态，集成温湿度/烟雾传感器实现环境安全监测（超阈值自动切断充电），RFID模块识别用户身份并同步账户信息。系统通过双继电器模拟充电桩控制，刷卡后分别由按键一/二操控对应充电桩启停，内置车辆进出计数模块配合灯光闪烁进行状态提示，蜂鸣器则针对烟雾超标或系统异常发出警报。APP端设置用户/管理员双权限：用户可刷卡充电、查询使用记录；管理员可配置充电费率、绑定RFID卡、管理账户余额，并通过远程设置温湿度/烟雾安全阈值，实现充电过程的安全管控与智能化运营。

关注微信公众号--星之援工作室 发送关键字（项目清单）
可获取项目清单资料

⚠️⚠️（本文章仅提供思路和实现方法，并不包含代码，需要代码的同学请自行联系博主）

⚠️⚠️（有疑问或需要定制或者技术支持等，也请自行联系博主）⚠️⚠️

一 连线图

1 原理图

2.   开发板本身自带一个LED ，这个LED作为我们查看网络连接状态和获取数据状态的说明

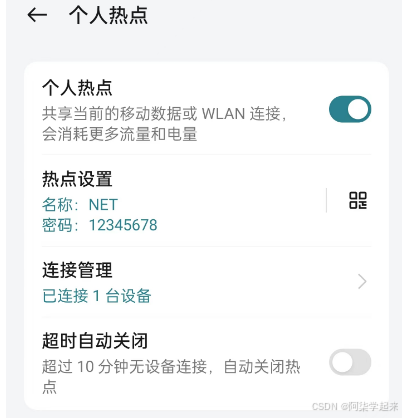

（1）首先需要打开我们的WIFI热点让设备进行联网操作，看到显示数据界面，即可进行下一步功能测试

（2）硬件每隔几秒会向APP传输一次数据。

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

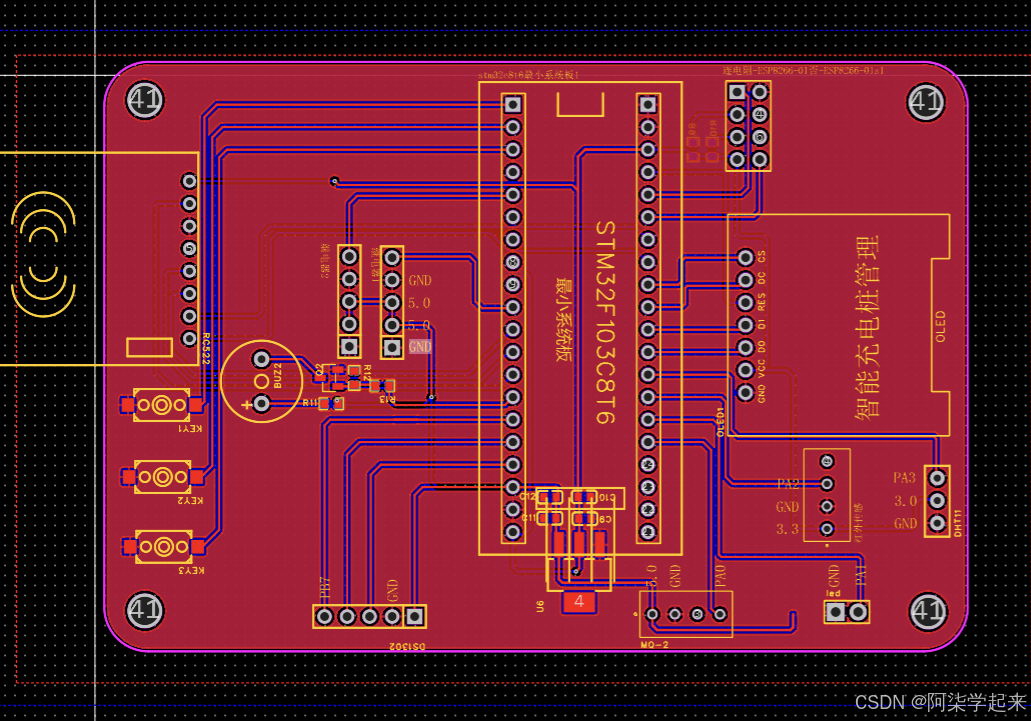

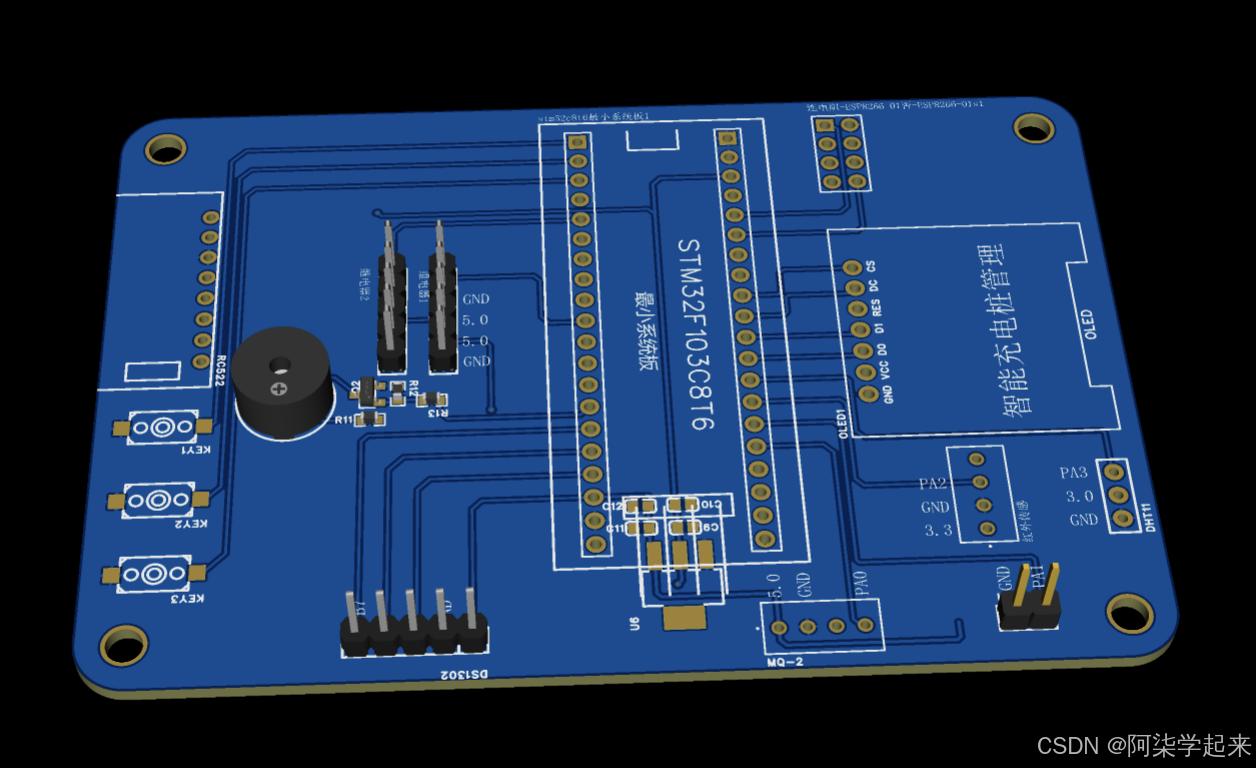

2 PCB效果

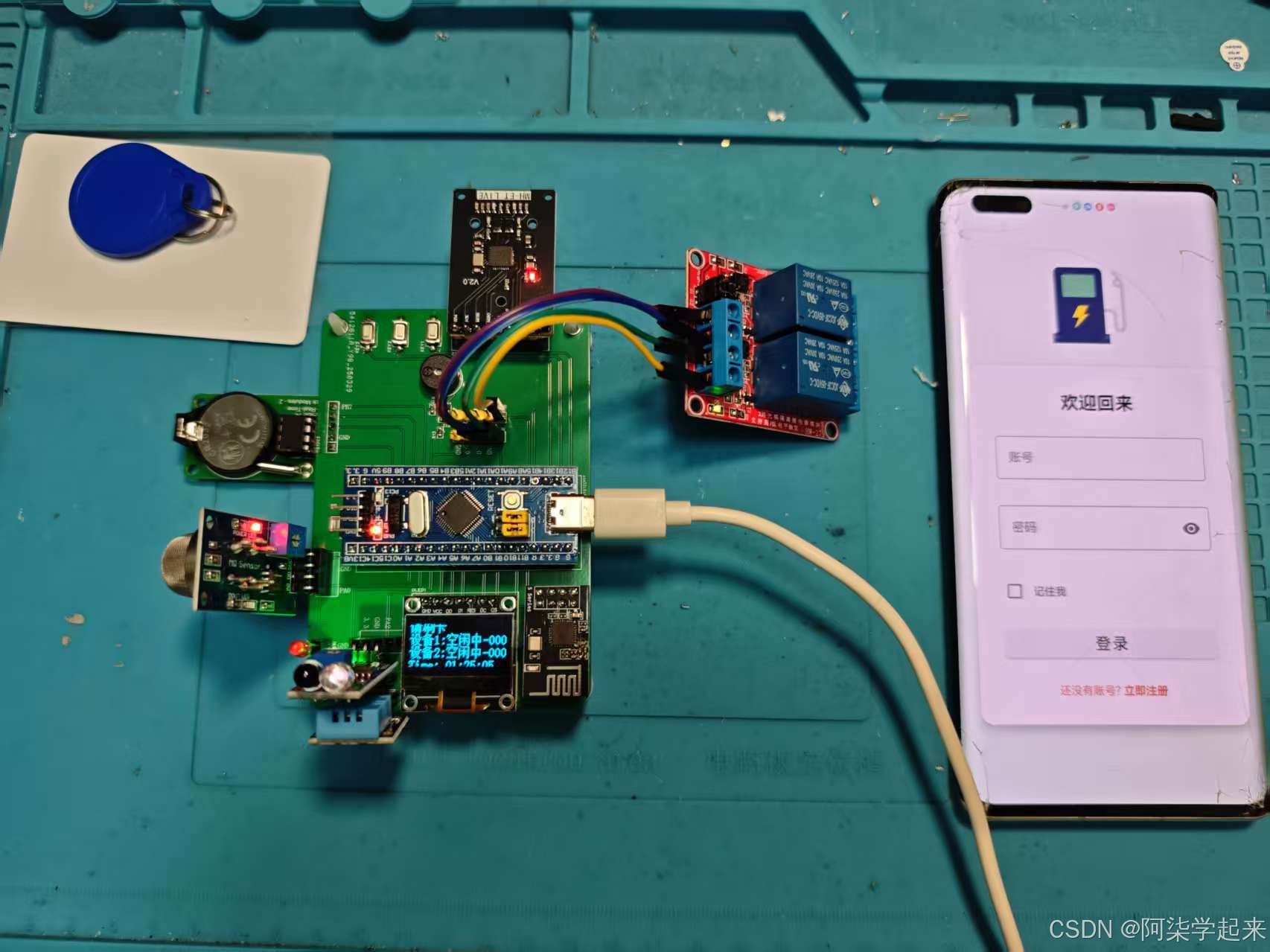

3 实物效果

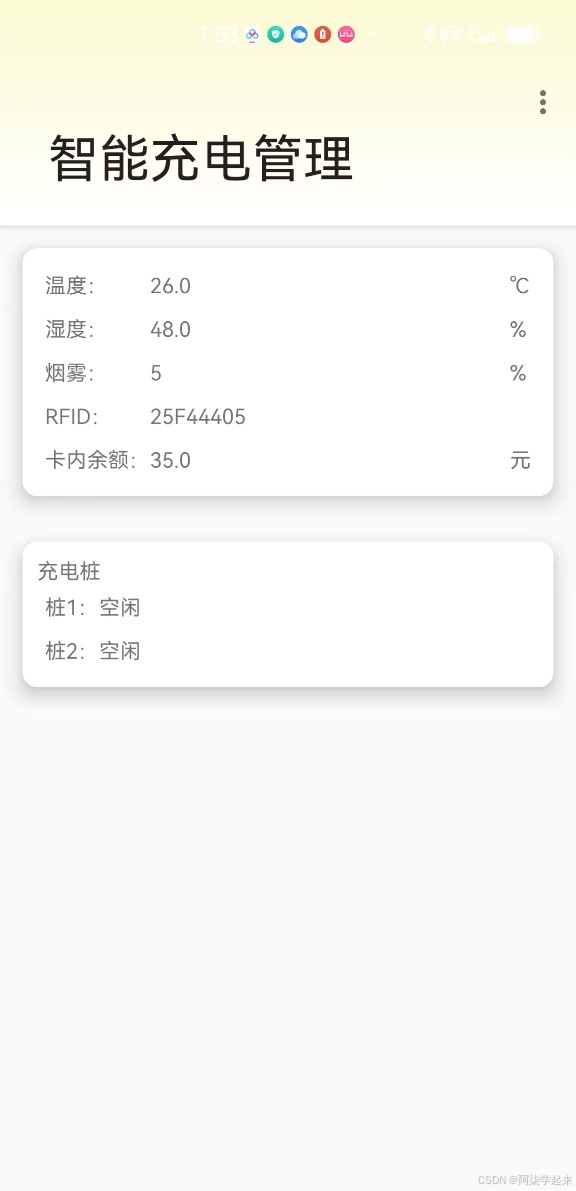

APP效果



5 功能概括

（1）硬件端

  1. ESP8266-01s：使用wifi模块进行联网使用；
  2. 0.96寸OLED：用于显示的设备的状态，实现实时监测；
  3. STM32F103C8T6：用于所有程序的中控和模块数据通信；
  4. 按键与继电器X2：模拟两个充电桩用于充电，按键用于确认开启充电
  5. 车辆进出智能计数以及灯光闪烁提醒，每天针对充电桩进出个数进行统计，以及灯光闪烁提醒人们进出。
  6. 温湿度传感器：用于检测环境温湿度数据
  7. 烟雾传感：监测环境是否有烟雾隐患
  8. RFID模块：用于识别用户的数据，识别成功后会将账号剩余发给oled进行显示
  9. 时钟模块：用于显示当前时间
  10. 蜂鸣器：监测到异常数据进行报警

刷卡后 按键一可以直接开启和关闭设备二

刷卡后 按键二可以直接开启和关闭设备二

（2）APP端

  1. 使用MQTT协议与设备进行信息交互；
  2. 可采集到底层设备数据并且展示到界面UI；
  3. 可以设置用烟雾和温度阈值，若设备监测到超过阈值，自动停止充电
  4. 设置两个登录权限，用户和管理员

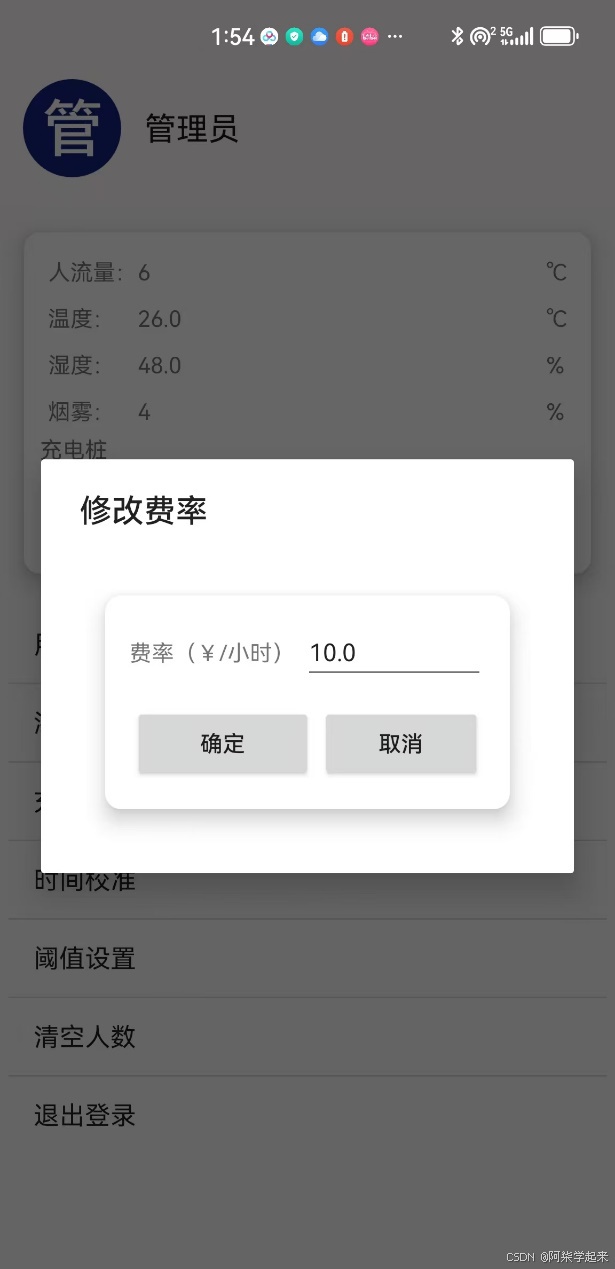

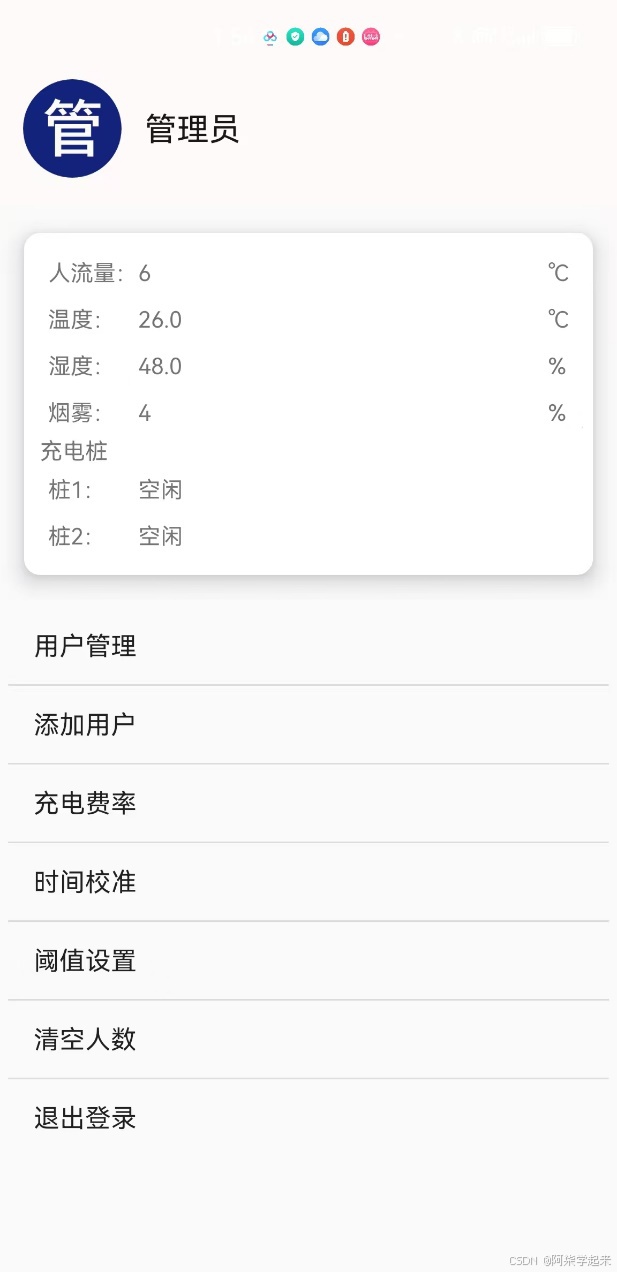

  5. 管理员可以设置充电费率以及用户的账号剩余，以及绑定用户的RFID数据

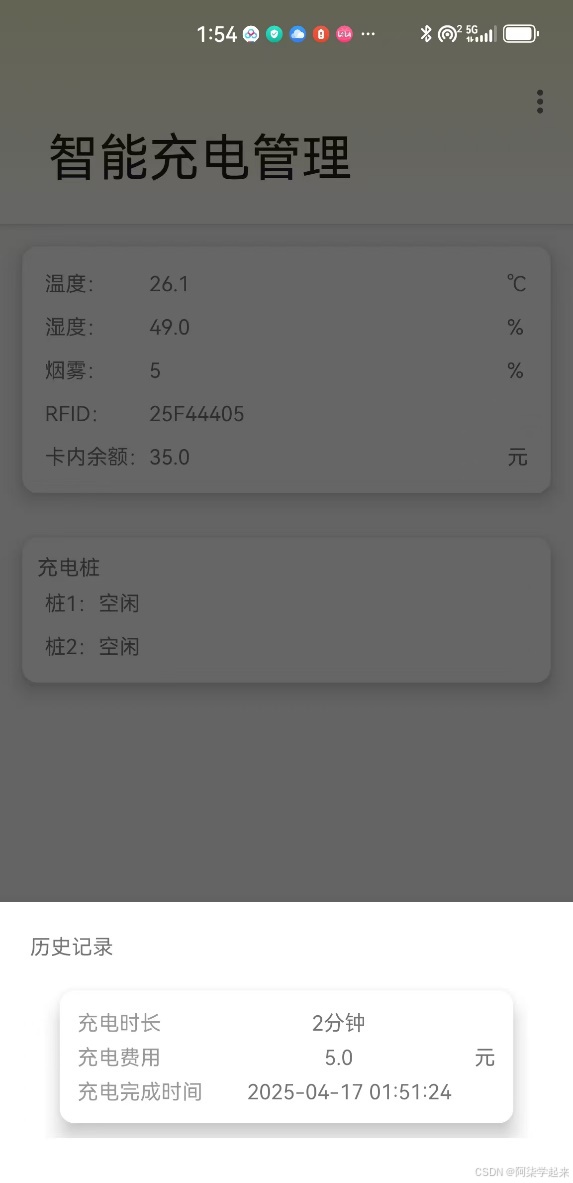

  6. 用户端登录可以刷卡充电桩进行充电，用户端可以查看自己的使用记录

管理员账号：admin 密码 123456

（3）云平台使用

只是链接各个设备使用，采用MQTT即时通讯；

（4）演示视频

通过网盘分享的文件：154.1.智能充电桩管理-WiFi.mp4

链接: https://pan.baidu.com/s/1TTIoKNZ2_1QfYvHOg9lr0A?pwd=XZY0 提取码: XZY0

--来自百度网盘超级会员v6的分享

二 底层代码使用方式

1 使用说明

（1）. 使用的时候设备会自动连接WIFI

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

2 下载程序

  1. 先根据原理图进行连线，连接好以后在做后面的操作
  2. 打开手机热点 热点名字：NET密码：12345678
  3. 打开程序（硬件由工作室出的可以忽略下载程序这部分）

三 APP使用方式

1下载APP

（1）操作方式：

使用Android手机安装APK进行操控

安装Android studio导入项目使用模拟器

官网下载最新版本

https://developer.android.google.cn/studio?hl=zh-cn

安装包（工作室使用版本）链接：

https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0

提取码：xzy0

安装教程

https://zhuanlan.zhihu.com/p/528196912

（2）使用说明

打开APP后设备会自动订阅MQTT主题，等待1-5秒APP会自动获取到设备上的数据，若5秒内没有获取到设备数据，则请检测设备是否在线，若在线，则请重新打开APP进行数据的获取

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

四 程序架构及修改（通用）

链接：

https://pan.baidu.com/s/1TZkvdEOp-ERgi-2A1o-KWw?pwd=XZY0

提取码：XZY0

APP参数修改
