STM32F103单片机通过IIC控制MLX90614红外温度传感器

**MLX90614(gy906-BAA)**非接触红外温度传感器是一款性能和精度都较高的温度测量产品，在医疗，工业等领域应用较多；有四个引脚，使用SMBus协议，通过控制SDA、SCL引脚进行数据读取。工作电压为3.3V。
*

完整工程下载

产品配图

在这里插入图片描述

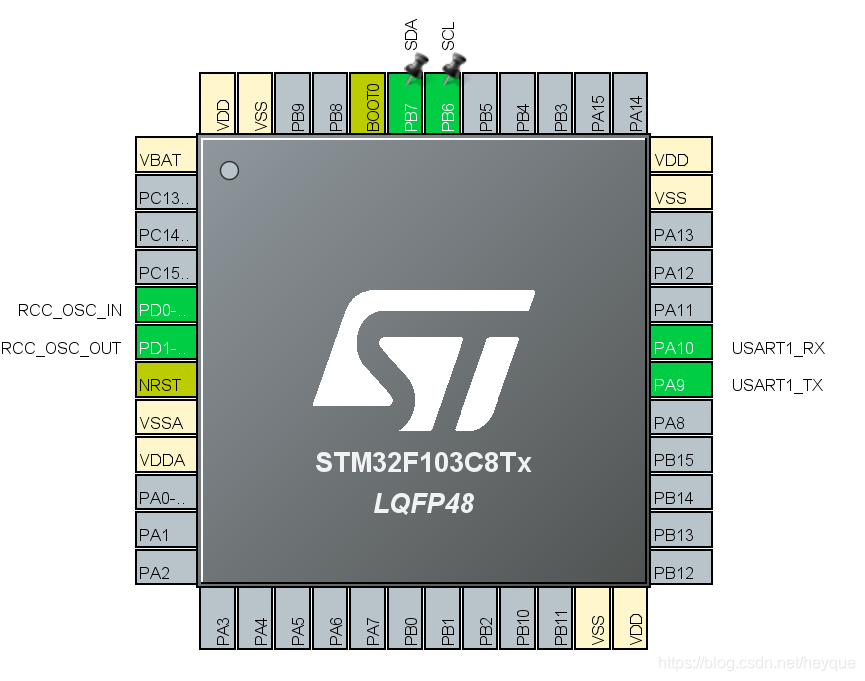

stm32cubemax 配置

在这里插入图片描述

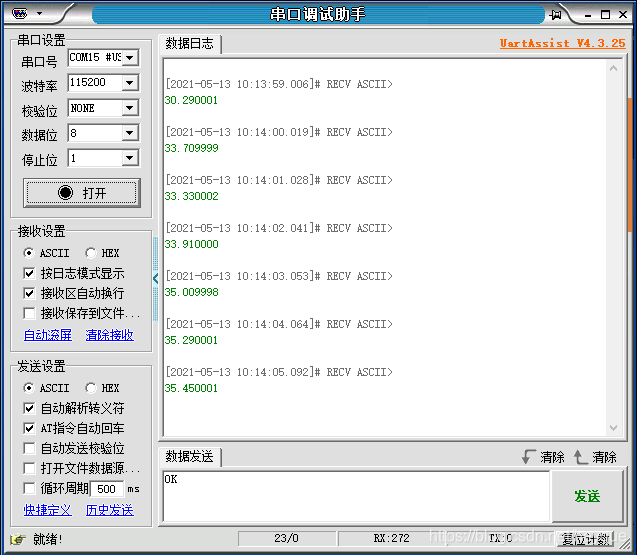

串口温度测试：

在这里插入图片描述

电路连接说明：
SDA引脚连接STM32F103c8t6单片机PB7，SCL引脚连接PB6引脚。 VCC连接3.3V引脚，GND连接单片机的3.3V对应的GND引脚。

因为IIC使用的是软模拟实现的引脚功能，所以用到了网上下载的标准库MLX90614.c与MLX90614.h文件

移植到stm32cubemax生成的工程里去，节省大家时间。

main.c 文件展示：

#include "main.h"
#include "usart.h"
#include "gpio.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "mlx90614.h"
#include "stdio.h"
int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_USART1_UART_Init();
  /* USER CODE BEGIN 2 */
	printf("START");
	mlx90614_init();
	HAL_Delay(1000);
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
		HAL_Delay(1000);
		printf("%f",mlx90614_read_temp());
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

MLX90614.h 文件展示：

#ifndef __MLX90614_H
#define __MLX90614_H

//#include "sys.h"
#include "main.h"

//==============================================MLX90614硬件接口==================================================
#define		MLX90614_IIC_CLK			RCC_APB2Periph_GPIOB
#define		MLX90614_IIC_PORT			GPIOB
#define		MLX90614_IIC_PIN_SCL		GPIO_PIN_6
#define		MLX90614_IIC_PIN_SDA		GPIO_PIN_7

#define 	MLX90614_IIC_SCL		PBout(6)
#define 	MLX90614_IIC_SDA		PBout(7)
#define 	MLX90614_READ_SDA   	PBin(7)  //输入SDA

//==============================================MLX90614函数接口==================================================
void mlx90614_init(void);
float mlx90614_read_temp(void);
void delay_usssss(int n);
//==============================================MLX90614寄存器==================================================
#define		RAM 			0x00
#define 	EEPROM 			0x20
#define 	MODE 			0x60
#define 	EXITMODE 		0x61
#define 	READFLAG 		0xf0
#define 	SLEEP 			0xff
#define 	RD 				0x01
#define 	WR 				0x00

#define 	AMBITEMPADDR 	0x03
#define 	IR1ADDR 		0x04
#define 	IR2ADDR 		0x05
#define 	ENVITEMPADDR 	0x06
#define 	OBJ1TEMPADDR 	0x07
#define 	OBJ2TEMPADDR 	0x08

#define 	TOBJMAXADDR 	0x00
#define 	TOBJMINADDR 	0x01
#define 	PWMCTRLADDR 	0x02
#define 	TARANGEADDR 	0x03
#define 	KEADDR 			0x04
#define 	CONFIGADDR 		0x05
#define 	SMBUSADDR 		0x0e
#define 	RES1ADDR 		0x0f
#define 	RES2ADDR 		0x19
#define 	ID1ADDR 		0x1c
#define 	ID2ADDR 		0x1d
#define 	ID3ADDR 		0x1e

#define 	ID4ADDR 		0x1f

#define 	ACK_SUCCESS 	0x01
#define 	ACK_FAIL 		0x00
#define 	N 				5


#endif

/---------------------
MLX90614.c 文件展示：

/*================================================================================================
//  文件功能：MlX90614的驱动文件
//  文件说明：
//  文件类型：
//------------------------------------------------------------------------------------------------
//  硬件平台：STM32F103C8T6 -cubemax
//  软件平台：KEIL5 MDK
//------------------------------------------------------------------------------------------------
//  开发组织：
//  开发作者：heyque
//  官方商城：
//------------------------------------------------------------------------------------------------

//------------------------------------------------------------------------------------------------
//  更新时间：2021-05-12
//-----------------------------------------------------------------------------------------------
//	待完善内容：
================================================================================================*/
#include "mlx90614.h"

/*================================================================================================
//  @函数名称：
//  @函数功能：SDA输出配置
//  @函数说明：
//------------------------------------------------------------------------------------------------
//  @参数值：	无
//  @返回值：	无
//------------------------------------------------------------------------------------------------
//  @修改日志：2021-07-11	heyque	新建
//==============================================================================================*/
/*================================================================================================
//  @函数名称：
//  @函数功能：产生通讯开始信号
//  @函数说明：MLX90614在SCK=1时，检测到SDA由1到0表示通信开始
//------------------------------------------------------------------------------------------------
//  @参数值：	无
//  @返回值：	无
//------------------------------------------------------------------------------------------------
//  @修改日志：2021-05-12	heyque	新建
//==============================================================================================*/
void mlx90614_iic_start(void)
{
	MLX90614_SDA_OUT();

	HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SDA, GPIO_PIN_SET);
	HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SCL, GPIO_PIN_SET);
	delay_weimiao(5);
	HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SDA, GPIO_PIN_RESET);
	delay_weimiao(5);
	HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SCL, GPIO_PIN_RESET);
	delay_weimiao(5);
}
/*================================================================================================
//  @函数名称：
//  @函数功能：产生通讯停止信号
//  @函数说明：MLX90614在SCK=1时，检测到SDA由0到1表示通信结束
//------------------------------------------------------------------------------------------------
//  @参数值：	无
//  @返回值：	无
//------------------------------------------------------------------------------------------------
//  @修改日志：2021-05-12	heyque	新建
//==============================================================================================*/
void mlx90614_iic_stop(void)
{
	MLX90614_SDA_OUT();
	HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SDA, GPIO_PIN_RESET);
	HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SCL, GPIO_PIN_RESET);
	delay_weimiao(5);
	HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SCL, GPIO_PIN_SET);
	delay_weimiao(5);
	HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SDA, GPIO_PIN_SET);
	delay_weimiao(5);
}
/*================================================================================================
//  @函数名称：
//  @函数功能：产生ACK应答
//  @函数说明：
//------------------------------------------------------------------------------------------------
//  @参数值：	无
//  @返回值：	无
//------------------------------------------------------------------------------------------------
//  @修改日志：2021-05-12	heyque	新建
//==============================================================================================*/
void mlx90614_iic_ack(void)
{
	HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SCL, GPIO_PIN_RESET);
	MLX90614_SDA_OUT();
	HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SDA, GPIO_PIN_RESET);
	delay_weimiao(2);
	HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SCL, GPIO_PIN_SET);
	delay_weimiao(5);
	HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SCL, GPIO_PIN_RESET);
}
/*================================================================================================
//  @函数名称：
//  @函数功能：产生NACK非应答
//  @函数说明：
//------------------------------------------------------------------------------------------------
//  @参数值：	无
//  @返回值：	无
//------------------------------------------------------------------------------------------------
//  @修改日志：2021-05-12	heyque	新建
//==============================================================================================*/
void mlx90614_iic_no_ack(void)
{
	HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SCL, GPIO_PIN_RESET);
	MLX90614_SDA_OUT();
	HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SDA, GPIO_PIN_SET);
	delay_weimiao(2);
	HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SCL, GPIO_PIN_SET);
	delay_weimiao(5);
	HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SCL, GPIO_PIN_RESET);
}
/*================================================================================================
//  @函数名称：
//  @函数功能：等待应答信号到来
//  @函数说明：
//------------------------------------------------------------------------------------------------
//  @参数值：	无
//  @返回值：	1，接收应答失败 0，接收应答成功
//------------------------------------------------------------------------------------------------
//  @修改日志：2021-05-12	heyque	新建
//==============================================================================================*/
uint8_t mlx90614_iic_wait_ack(void)
{
	uint8_t tempTime=0;

	MLX90614_SDA_IN();      //SDA设置为输入
	HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SDA, GPIO_PIN_SET);
	delay_weimiao(1);
	HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SCL, GPIO_PIN_SET);
	delay_weimiao(1);
	while(HAL_GPIO_ReadPin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SDA)==1)
	{
		tempTime++;
		if(tempTime>250)
		{
			mlx90614_iic_stop();
			return 1;
		}
	}
	HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SCL, GPIO_PIN_RESET);//时钟输出0
	return 0;
}
/*================================================================================================
//  @函数名称：
//  @函数功能：从RAM/EEPROM中读取一个字节数据
//  @函数说明：从MLX90614中的指定地址读取一个字节数据,高位在前，低位在后
//------------------------------------------------------------------------------------------------
//  @参数值：	ack_nack:主机应答信号
//  @返回值：	dat: 读取的数据
//------------------------------------------------------------------------------------------------
//  @修改日志：2021-05-12	heyque	新建
//==============================================================================================*/
uint8_t mlx90614_iic_read_byte(uint8_t ack)
{
	uint8_t i,receive=0;
	MLX90614_SDA_IN();//SDA设置为输入
	for(i=0;i<8;i++ )
	{
		HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SCL, GPIO_PIN_RESET);
		delay_weimiao(2);
		HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SCL, GPIO_PIN_SET);
		receive<<=1;
		if(HAL_GPIO_ReadPin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SDA)==1)receive++;
		delay_weimiao(1);
	}
	if (!ack)
		mlx90614_iic_no_ack();//发送nACK
	else
		mlx90614_iic_ack(); //发送ACK
	return receive;
}
/*================================================================================================
//  @函数名称：
//  @函数功能：向EEPROM写一个字节数据
//  @函数说明：在写完一个字节后检测MLX6014是否发送了应答信号
//------------------------------------------------------------------------------------------------
//  @参数值：	dat：需要发送的字节
//  @返回值：	s_ack：应答信号状态
//------------------------------------------------------------------------------------------------
//  @修改日志：2021-05-12	heyque	新建
//==============================================================================================*/
uint8_t mlx90614_iic_write_byte(uint8_t dat)
{
	uint8_t t;
	uint8_t s_ack=0;
	MLX90614_SDA_OUT();
	HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SCL, GPIO_PIN_RESET);//拉低时钟开始数据传输
	for(t=0;t<8;t++)
	{
		if((dat&0x80)>0) //0x80  1000 0000
			HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SDA, GPIO_PIN_SET);
		else
			HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SDA, GPIO_PIN_RESET);
		dat<<=1;
		delay_weimiao(2);   //对TEA5767这三个延时都是必须的
		HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SCL, GPIO_PIN_SET);
		delay_weimiao(2);
		HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SCL, GPIO_PIN_RESET);
		delay_weimiao(2);
	}
	if(mlx90614_iic_wait_ack()) //高电平表示正确接收数据  (高？低？？这个应该是低电平)
	{
		s_ack = ACK_FAIL;
	}
	else
	{
		s_ack = ACK_SUCCESS;
	}
	return s_ack;
}
/*================================================================================================
//  @函数名称：
//  @函数功能：mlx90614初始化
//  @函数说明：
//------------------------------------------------------------------------------------------------
//  @参数值：	无
//  @返回值：	无
//------------------------------------------------------------------------------------------------
//  @修改日志：2021-05-12	heyque	新建
//==============================================================================================*/
void mlx90614_init(void)
{

	 GPIO_InitTypeDef GPIO_InitStruct = {0};


  __HAL_RCC_GPIOB_CLK_ENABLE();

  /*Configure GPIO pin : PB7 */
  GPIO_InitStruct.Pin = MLX90614_IIC_PIN_SCL|MLX90614_IIC_PIN_SCL;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
		HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SDA|MLX90614_IIC_PIN_SCL, GPIO_PIN_SET);
  HAL_GPIO_Init(MLX90614_IIC_PORT, &GPIO_InitStruct);
}
/*================================================================================================
//  @函数名称：
//  @函数功能：计算PEC包裹校验码,根据接收的字节计算PEC码
//  @函数说明：计算传入数据的PEC码
//------------------------------------------------------------------------------------------------
//  @参数值：	pec[]：传入的数据
//				n：传入数据个数
//  @返回值：	pec[0]：计算得到的PEC值
//------------------------------------------------------------------------------------------------
//  @修改日志：2021-05-12	heyque	新建
//==============================================================================================*/
static uint8_t pec_cal(uint8_t pec[],uint16_t n)
{
	unsigned char crc[6];
	unsigned char Bitposition=47;
	unsigned char shift;
	unsigned char i;
	unsigned char j;
	unsigned char temp;
	do{
		crc[5]=0; //载入 CRC数值 0x000000000107
		crc[4]=0;
		crc[3]=0;
		crc[2]=0;
		crc[1]=0x01;
		crc[0]=0x07;
		Bitposition=47; //设置Bitposition的最大值为47
		shift=0;
		//在传送的字节中找出第一个“1”
		i=5; //设置最高标志位 (包裹字节标志)
		j=0; //字节位标志，从最低位开始
		while((pec[i]&(0x80>>j))==0 && (i>0))
		{
			Bitposition--;
			if(j<7)
			{
				j++;
			}
			else
			{
				j=0x00;
				i--;
			}
		}//while语句结束，并找出Bitposition中为“1”的最高位位置
		shift=Bitposition-8;
		//得到CRC数值将要左移/右移的数值“shift”
		//对CRC数据左移“shift”位
		while(shift)
		{
			for(i=5;i<0xFF;i--)
			{
				if((crc[i-1]&0x80) && (i>0))
				//核对字节的最高位的下一位是否为"1"
				{ //是 - 当前字节 + 1
					temp=1; //否 - 当前字节 + 0
				} //实现字节之间移动“1”
				else
				{
					temp=0;
				}
				crc[i]<<=1;
				crc[i]+=temp;
			}
			shift--;
		}
		//pec和crc之间进行异或计算
		for(i=0;i<=5;i++)
		{
			pec[i]^=crc[i];
		}
	}while(Bitposition>8);
	return pec[0]; //返回计算所得的crc数值
}
/*================================================================================================
//  @函数名称：
//  @函数功能：将MLX90614的工作模式从PWM模式切换到SMBus模式
//  @函数说明：从PWM模式切换到SMBus的方法是将SCL保持至少1.44ms以上的低电平,
//				如果PWM没有使能就不需要发送请求命令。
//------------------------------------------------------------------------------------------------
//  @参数值：无
//  @返回值：无
//------------------------------------------------------------------------------------------------
//  @修改日志：2021-05-12	heyque	新建
//==============================================================================================*/
void pwm_to_smbus(void)
{
	HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SCL, GPIO_PIN_RESET);
	delay_weimiao(1500); //大于1.44ms
	HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SCL, GPIO_PIN_SET);
}
/*================================================================================================
//  @函数名称：
//  @函数功能：退出睡眠模式
//  @函数说明：保持SCK高电平后，SDA持续至少33ms低电平，
//				在退出睡眠模式后需要间隔250ms(典型值)才输出数据。
//------------------------------------------------------------------------------------------------
//  @参数值：无
//  @返回值：无
//------------------------------------------------------------------------------------------------
//  @修改日志：2021-05-12	heyque	新建
//==============================================================================================*/
void eixt_sleep(void)
{
	HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SCL, GPIO_PIN_SET);
	HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SDA, GPIO_PIN_SET);
	delay_weimiao(5);
	HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SDA, GPIO_PIN_RESET);
	HAL_Delay(35); //大于33ms退出睡眠模式
	HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SDA, GPIO_PIN_SET);
	HAL_Delay(260); //大于250ms开始输出数据
}
/*================================================================================================
//  @函数名称：
//  @函数功能：清除EEPROM指定单元的数据
//  @函数说明：在向EEPROM中写入数据之前必须先清除内存单元中的数据，也就是全部写入0
//------------------------------------------------------------------------------------------------
//  @参数值：	saddr：从机地址
//				cmd：发送命令
//  @返回值：	无
//------------------------------------------------------------------------------------------------
//  @修改日志：2021-05-12	heyque	新建
//==============================================================================================*/
void mlx90614_clear_eeprom(uint8_t saddr,uint8_t cmd)
{
	uint8_t retry = 10; //失败重复次数
	uint8_t s_ack = 0;
	HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SCL, GPIO_PIN_RESET);
	while(retry--)
	{
		mlx90614_iic_start(); //发送起始位
		s_ack = mlx90614_iic_write_byte((saddr<<1)|WR); //发送从机地址和Wr位
		if(s_ack == ACK_SUCCESS)
		{
			s_ack = 0;
			s_ack = mlx90614_iic_write_byte(EEPROM|cmd);
			//发送命令，8位 EPROM表示对RAM操作，cmd表示操作EEPROM的地址$MLX90614.C
			if(s_ack == ACK_SUCCESS)
			{
				s_ack = 0;
				s_ack = mlx90614_iic_write_byte(0x00); //发送低字节
				if(s_ack == ACK_SUCCESS)
				{
					s_ack = 0;
					s_ack = mlx90614_iic_write_byte(0x00); //发送高字节
					if(s_ack == ACK_SUCCESS)
					{
						s_ack = 0;
						s_ack = mlx90614_iic_write_byte(0x6f); //发送PEC字节
						if(s_ack == ACK_SUCCESS)
						{
							mlx90614_iic_stop(); //发送停止位
							break; //退出循环
						}
						else goto stop_ce;
					}
					else goto stop_ce;
				}
				else goto stop_ce;
			}
			else goto stop_ce;
		}
		else goto stop_ce;
		stop_ce:
		mlx90614_iic_stop(); //发送停止位,芯片接收失败
	}
	HAL_Delay(5); //擦除完成至少等待5ms
}
/*================================================================================================
//  @函数名称：
//  @函数功能：读EEPROM指定单元的数据
//  @函数说明：从指定从机读取指定EEPROM地址的数据
//------------------------------------------------------------------------------------------------
//  @参数值：	saddr：从机地址
//				cmd：读取EEPROM地址
//  @返回值：	Data：读取数据
//------------------------------------------------------------------------------------------------
//  @修改日志：2021-05-12	heyque	新建
//==============================================================================================*/
uint16_t mlx90614_read_eeprom(uint8_t saddr,uint8_t cmd)
{
	uint8_t retry = 10;
	uint8_t s_ack;
	uint16_t Data;
	uint8_t DataL; //接收数据低字节
	uint8_t DataH; //接收数据高字节
	uint8_t PEC; //接收的PEC值
	uint8_t Pecreg; //计算的PEC值
	uint8_t buf[6]; //存储已接收数据的缓存
	while(retry--)
	{
		mlx90614_iic_start(); //发送起始位
		s_ack = mlx90614_iic_write_byte((saddr<<1)|WR); //发送从机地址和Wr位
		if(s_ack == ACK_SUCCESS)
		{
			s_ack = 0;
			s_ack = mlx90614_iic_write_byte(EEPROM|cmd); //发送命令
			if(s_ack == ACK_SUCCESS)
			{
				s_ack = 0;
				mlx90614_iic_start(); //重新发送起始位
				s_ack = mlx90614_iic_write_byte((saddr<<1)|RD); //发送从机地址和Rd位
				if(s_ack == ACK_SUCCESS)
				{
					s_ack = 0;
					DataL = mlx90614_iic_read_byte(1); //读数据低字节
					DataH = mlx90614_iic_read_byte(1); //读数据高字节
					PEC = mlx90614_iic_read_byte(1); //读数据PEC字节
					mlx90614_iic_stop(); //发送停止位
					buf[5]=(saddr<<1);
					buf[4]=EEPROM|cmd;
					buf[3]=(saddr<<1)|RD;
					buf[2]=DataL;
					buf[1]=DataH;
					buf[0]=0;
					Pecreg=pec_cal(buf,6); //调用计算 PEC 的函数
					if(Pecreg == PEC)
					{
						break;
					}
				}
				else goto stop_re;
			}
			else goto stop_re;
		}
		else goto stop_re;
		stop_re:
		mlx90614_iic_stop();
	}
	Data = (DataH<<8) + DataL;
	return Data;
}
/*================================================================================================
//  @函数名称：
//  @函数功能：写EEPROM指定单元的数据
//  @函数说明：在向EEPROM中写入数据之前必须先清除内存单元中的数据，也就是全部写入0
//------------------------------------------------------------------------------------------------
//  @参数值：	saddr：要清除数据的内存单元
//  @返回值：	无
//------------------------------------------------------------------------------------------------
//  @修改日志：2021-05-12	heyque	新建
//==============================================================================================*/
void mlx90614_write_eeprom(uint8_t saddr,uint8_t cmd,uint8_t DataL,uint8_t DataH)
{
	uint8_t retry = 10; //失败重复次数
	uint8_t s_ack = 0;
	uint8_t Pecreg; //存储计算所得PEC结果$MLX90614.C
	uint8_t buf[6]; //存储将要发送字节的缓冲器
	buf[5]=0;
	buf[4]=saddr<<1;
	buf[3]=cmd;
	buf[2]=DataL;
	buf[1]=DataH;
	buf[0]=0;
	Pecreg=pec_cal(buf,6);
	HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SCL, GPIO_PIN_RESET);
	while(retry--)
	{
		mlx90614_iic_start(); //发送起始位
		s_ack = mlx90614_iic_write_byte((saddr<<1)|WR); //发送从机地址和Wr位
		if(s_ack == ACK_SUCCESS)
		{
			s_ack = 0;
			s_ack = mlx90614_iic_write_byte(EEPROM|cmd); //发送命令
			if(s_ack == ACK_SUCCESS)
			{
				s_ack = 0;
				s_ack = mlx90614_iic_write_byte(DataL); //发送低字节
				if(s_ack == ACK_SUCCESS)
				{
					s_ack = 0;
					s_ack = mlx90614_iic_write_byte(DataH); //发送高字节
					if(s_ack == ACK_SUCCESS)
					{
						s_ack = 0;
						s_ack = mlx90614_iic_write_byte(Pecreg); //发送PEC码
						if(s_ack == ACK_SUCCESS)
						{
							mlx90614_iic_stop(); //发送停止位
							break; //退出循环
						}
						else goto stop_we;
					}
					else goto stop_we;
				}
				else goto stop_we;
			}
			else goto stop_we;
		}
		else goto stop_we;
		stop_we:
		mlx90614_iic_stop();
	}
	HAL_Delay(5); //写入之后等待5ms
}

/*================================================================================================
//  @函数名称：
//  @函数功能：设定MLX90614器件地址
//  @函数说明：器件从地址可以通过向EEPROM的SMBus地址0x0E中写入来进行设定。为了给从器件设定地址，必
//				须先以0x00+Wr当作从地址开始，当主机发送此命令，MLX90614总是会反馈并忽略掉内部芯片
//				编码信息。向EEPROM写入数据前需要清除原来的数据，就是向修改单元写入0x0000,擦除之后
//				需要等待5ms才可以重新写入数据,修改地址时写入的地址高字节MLX90614会忽略.修改之后需
//				要重新将MLX90614的电源断开重启。
//------------------------------------------------------------------------------------------------
//  @参数值：	soaddr：从机旧地址
//				snaddr：从机新地址
//  @返回值：	无
//------------------------------------------------------------------------------------------------
//  @修改日志：2021-05-12	heyque	新建
//==============================================================================================*/
void mlx90614_set_addr(uint8_t soaddr,uint8_t snaddr)
{
// uint8_t cmd = EEPROM|SMBUSADDR;
// uint8_t DataL = snaddr;
// uint8_t DataH = 0x00;
// EEPROM_WRITE(snaddr,cmd,0x00,0x00);
// EEPROM_WRITE(snaddr,cmd,DataL,DataH);
}


/*================================================================================================
//  @函数名称：
//  @函数功能：读MLX90614的RAM中内容
//  @函数说明：主要读取三个，环境温度，物体温度1，物体温度2
//				器件从地址可以通过向EEPROM的SMBus地址0x0E中写入来进行设定。
//------------------------------------------------------------------------------------------------
//  @参数值：	saddr：从机地址，7位地址，任何MLX90614都会对0x00地址作出反应
//				cmd：存放温度的寄存器地址
//  @返回值：	Data：读取出来的数值。SA(write) - Command - SA(read) - LSByte - MSByte - PEC
//------------------------------------------------------------------------------------------------
//  @修改日志：2021-05-12	冯奇	新建
//==============================================================================================*/
static uint16_t mlx90614_read_ram(uint8_t saddr,uint8_t cmd)
{
	uint16_t Data;
	uint8_t DataL; //接收数据低字节
	uint8_t DataH; //接收数据高字节
	uint8_t PEC;
	uint8_t retry = 10; //失败重复次数
	uint8_t s_ack = 0;
	uint8_t Pecreg; //计算的PEC值
	uint8_t buf[6]; //存储已接收数据的缓存
	HAL_GPIO_WritePin(MLX90614_IIC_PORT, MLX90614_IIC_PIN_SCL, GPIO_PIN_RESET);
	while(retry--)
	{
		mlx90614_iic_start(); //发送起始位
		s_ack = mlx90614_iic_write_byte((saddr<<1)|WR); //发送从机地址和Wr位
		if(s_ack == ACK_SUCCESS)
		{
			s_ack = 0;
			s_ack = mlx90614_iic_write_byte(RAM|cmd);
			//发送命令，8位，RAM表示对RAM操作，cmd表示操作RAM的地址
			if(s_ack == ACK_SUCCESS)
			{
				s_ack = 0;
				mlx90614_iic_start(); //重新发送起始位
				s_ack = mlx90614_iic_write_byte((saddr<<1)+1); //发送从机地址和Rd位
				if(s_ack == ACK_SUCCESS)
				{
					s_ack = 0;
					DataL = mlx90614_iic_read_byte(1); //读数据低字节
					DataH = mlx90614_iic_read_byte(1); //读数据高字节
					PEC = mlx90614_iic_read_byte(1); //读数据PEC字节
					// DataL=RX_byte(0); //
					// DataH=RX_byte(0); //
					// PEC=RX_byte(1);
					mlx90614_iic_stop(); //发送停止位
					buf[5]=(saddr<<1);
					buf[4]=EEPROM|cmd;
					buf[3]=(saddr<<1)|RD;
					buf[2]=DataL;
					buf[1]=DataH;
					buf[0]=0;
					Pecreg=pec_cal(buf,6); //调用计算 PEC 的函数
					if(Pecreg == PEC)
					{
						break; //退出循环
					}
				}
				else goto stop_rr;
			}
			else goto stop_rr;
		}
		else goto stop_rr;
		stop_rr:
		mlx90614_iic_stop(); //发送停止位,芯片接收失败
	}
	PEC = PEC+1;
	Data = (DataH<<8) + DataL;
	return Data;
}
基于GY-906红外温度模块的树莓派PICO 2动力温度枪
jj95962934的博客
03-24 509
此外，PCBWAY正在组织一场PCB徽章制作比赛，以纪念其成立11周年，邀请设计师和制造商通过设计徽章来展示他们的创造力，以庆祝公司的传统并展望大胆的未来。接着，我们从冷的介质，也就是冷的咖啡中取读数，它的温度是二十摄氏度。温度枪原型已经开始工作，我们现在可以计划该项目的第二次迭代，它将采用热枪3D打印外壳，并包括一个带有锂电池的定制PCB，使设置更方便，更便于使用。现在，我们将PICO的I2C， GPIO4 (SDA)和GPIO5 (SCL)并联连接到显示器和温度传感器的SDA和SCL引脚。
红外温度传感器GY-906/MLX90614 STM32F4驱动程序
03-30
红外温度传感器GY-906，也称为MLX90614，是一种广泛应用的非接触式测温设备，尤其适用于需要精确测量物体表面温度的场合。它基于红外技术，可以提供准确、快速且无损的温度读数。在本项目中，我们需要将这种传感器与...
STM32单片机+GY906红外测温传感器+OLED屏幕+蜂鸣器报警+温度数据发送到串口调试助手+源代码
最新发布
m0_64562382的博客
02-10 1598
STM32单片机+GY906红外测温传感器+OLED屏幕+温度数据发送到串口调试助手+源代码
STM32F1读取MLX90614ESF非接触式温度传感器
荻夜的博客
01-03 7139
MLX90614简介 迈来芯 MLX90614 是一款用于非接触式温度测量的红外温度计。IR 敏感型热电堆检测器芯片和信号调节 ASIC 都集成在同一 TO-39 罐封装中。MLX90614 集成有低噪声放大器、17 位 ADC 和强大的 DSP 单元，因此温度计兼具高精度和高分辨率。 该温度计出厂前已经过校准，可通过数字 SMBus 输出提供整个温度范围内的测量温度（分辨率为 0.02°C）。 用户可以将数字输出配置为脉宽调制 (PWM)。标准情况下，将 10 位 PWM 配置为以 0.14°C 的分辨率
stm32使用cubemx生成HAL库工程驱动mlx90614
qq_41840148的博客
01-01 2346
MLX90614驱动代码 简单说明： 使用的IC是stm32f103c8t6，stm32cubemx生成HAL库工程的过程太简单不重复了 直接贴上驱动的.c和.h自行添加即可 mlx90614.c /******************************************************************************* * 文件名 : mlx90614.c * 作 者 : * 版 本 : * 日 期 : 2013-08-07 * 描 述 : mlx9061
STM32 单片机 GY-906 MLX90614 红外温度读取
热门推荐
q742971636的博客
07-20 2万+
模块型号：GY-906-BAA,GY-906-BCC,GY-906-DCI BAA 测距是2cm BCC 测距是10CM DCI 测距是一米 资料网盘下载： https://pan.baidu.com/s/1V4IX0PKG8vDOionICghSTw SMBus （System Management Bus，）是 1995 年由 intel 公司提出的一种高效同步串行总线，SMBus 只有两根信号线:双向数据线和时钟信号线，容许 CPU 与各种外围接口器件以串行方式进行通信、交换信息，即可以提高传输速
STM32 单片机 读取 GY906 ML90614非接触式红外传感器
远望创客学堂
04-27 7447
MLX90614是一款红外非接触温度计，由内部状态机控制物体温度和环境温度的测量和计算，进行温度后处理，并将结果通过PWM或是SMBus模式输出。MCU主要通过SMBus协议与MLX90614通信来读取它的数据。 GY906模块主要分GY-906-BAA（或DAA，测距2CM），GY-906-BCC（或DCC,测距10CM）和GY-906-DCI（测距1M），这里使用的是GY906-DAA模块。 程序使用最新的STM32 HAL库产生， 与GY906模块通信的SDA SCL脚设置为开...
STM32CubeMX与GY-906非接触红外测温传感器集成指南
资源摘要信息:"本篇文档旨在指导用户如何通过STM32CubeMX工具配置STM32微控制器来读取MLX90614(GY-906)非接触式红外测温传感器的数据。MLX90614是一款广泛应用于非接触式温度测量的红外传感器，它具有高精度和小尺寸...
MLX90614(GY906)___STM32F407ZGT6
10-05
【标题】"MLX90614(GY906)___STM32F407ZGT6" 涉及的核心技术是将MLX90614红外热像传感器与STM32F407ZGT6微控制器结合，用于实时温度测量并显示在TFTLCD屏幕上。这一项目主要包含了以下几个关键知识点： 1. **MLX...
基于STM32设计的红外人体测温仪-MLX90614【STM32工程源码】
03-25
基于STM32设计的红外人体测温仪，采用MLX90614测量人体温度，然后通过串口1上传到上位机，在上位机上进行温度显示，上位机上支持人脸检测，温度会通过红色和绿色的颜色进行区分显示是否正常。 STM32代码工程分为了...
stm32f1对MLX90614ESF读取数据
10-16
实测有效，头文件可私聊我发你。void IIC_Init(void) { GPIO_InitTypeDef GPIO_InitStructure; RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOD|RCC_APB2Periph_GPIOC, ENABLE ); //使能GPIOB时钟 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD ; //推挽输出 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOD, &GPIO;_InitStructure); GPIO_SetBits(GPIOD,GPIO_Pin_2); //PB6,PB7 输出高 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD ; //推挽输出 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOC, &GPIO;_InitStructure); GPIO_SetBits(GPIOC,GPIO_Pin_12); //PB6,PB7 输出高 }。。。。。。。。
MLX90614(GY906)____STM32F103ZET6
10-05
利用正点原子探索者开发板，TFTLCD直接插上读取温度值。 自带库串口1printf，发送到上位机读取温度值。 注意SCL和SDA引脚连接，分别为PC6\PC7。
MLX90614非接触式红外测温测试代码
06-04
该代码是测试MLX90614的温度，可以调节反射率，65536为物体检测反射率，64258为人体温度检测反射率。
MLX90614中文手册
04-15
MLX90614 中文-美联搏创.pdf
mlx90614红外无接触测温（测试通过）.rar
03-31
mlx90614红外无接触测温stm32代码已测试通过，SCK---PB6，SDA---PB7，串口1输出温度值。
STM32通过IIC驱动MLX90614红外温度传感器
yubaili
11-12 7741
STM32之GPIO配置举例`（七）
GY906 MLX90614 非接触式 红外测温传感器 LabVIEW i2c总线数据读取
ISE_numberone的博客
05-25 5985
GY906使用的红外测温芯片为MLX90614。 使用LabVIEW读取i2c总线数据时，需要知道传感器的地址，出厂默认为0x5A。传感器地址支持自己修改，存放在芯片EEPROM的0x0E位置，可以通过访问EEPROM的0x0E单元来获得传感器的地址。 具体修改和访问EEPROM参考链接：ARDUINO使用MLX90614红外温度传感器研究笔记_雨田大大的专栏-CSDN博客_mlx90614红外传感器工作原理 使用LabVIEW中封装好的I2C express vi可以对传感器的I2C总线进行访问
MXL90614红外线测温传感器
qq_59310673的博客
08-06 4115
特性和优点： 体积小，成本低 易集成 宽温度范围内的出厂校准设置： 传感器温度范围-40…+125 °C 物体温度范围-70…+380 °C Ta和To 由0到+50°C 温度范围内，精度可达到0.5°C (医用) 高精度校准 测量辨析度可达 0.02°C 单个和双重视野版本 兼容SMBus数字接口 客户定制的PWM连续读数输出 3V和 5V 电源电压 电源电压可从 8…16V 调节 节能工作模式 适用于不同应用领域的多种封装方式和测量方式 车用级别标准应用实例： 高精度无接触测量 用于车用空调控制系统的温
评论 22
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

heyque

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
